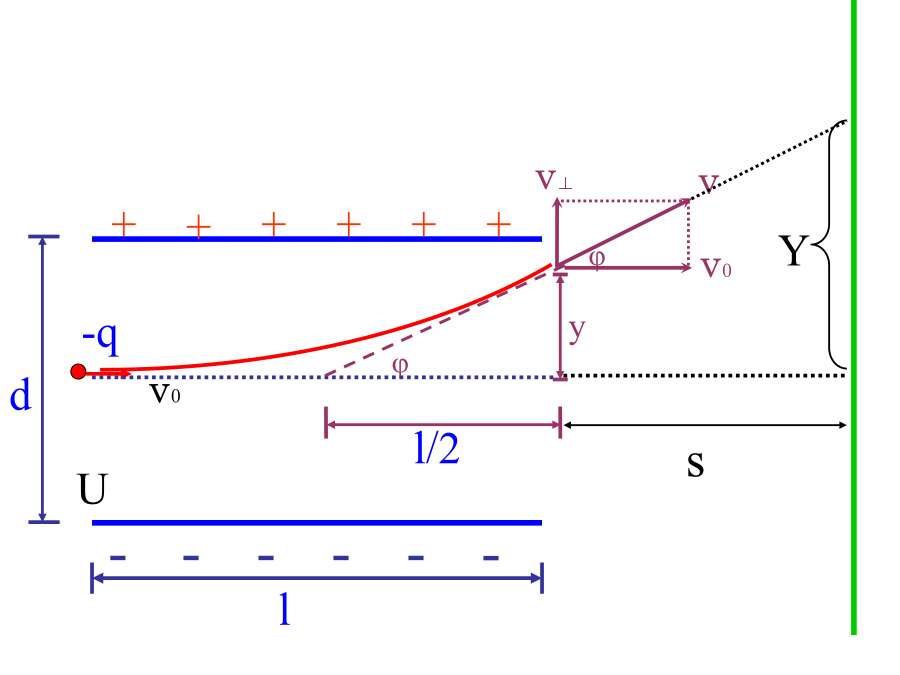

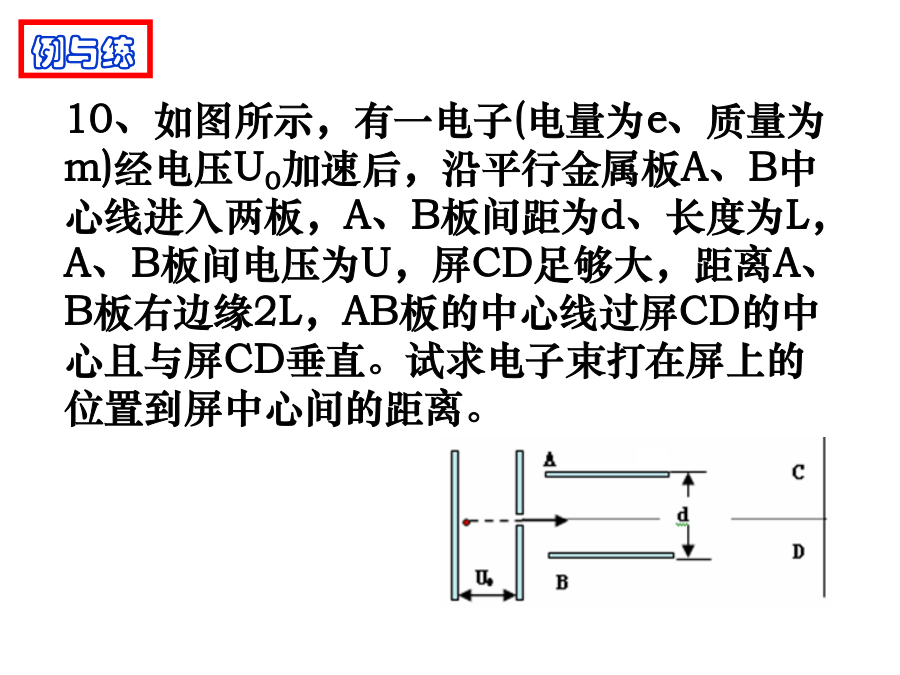

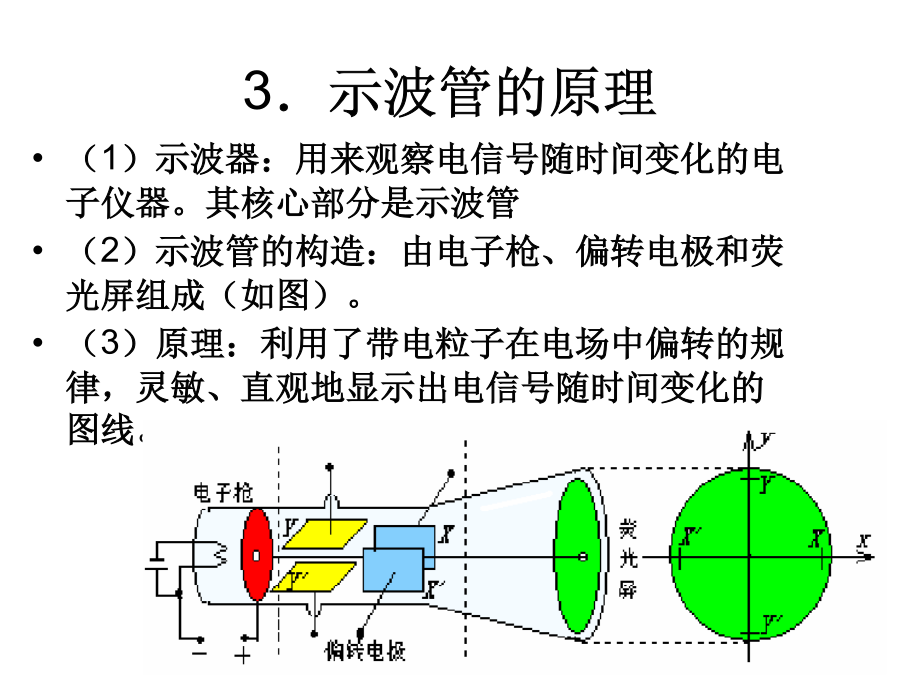

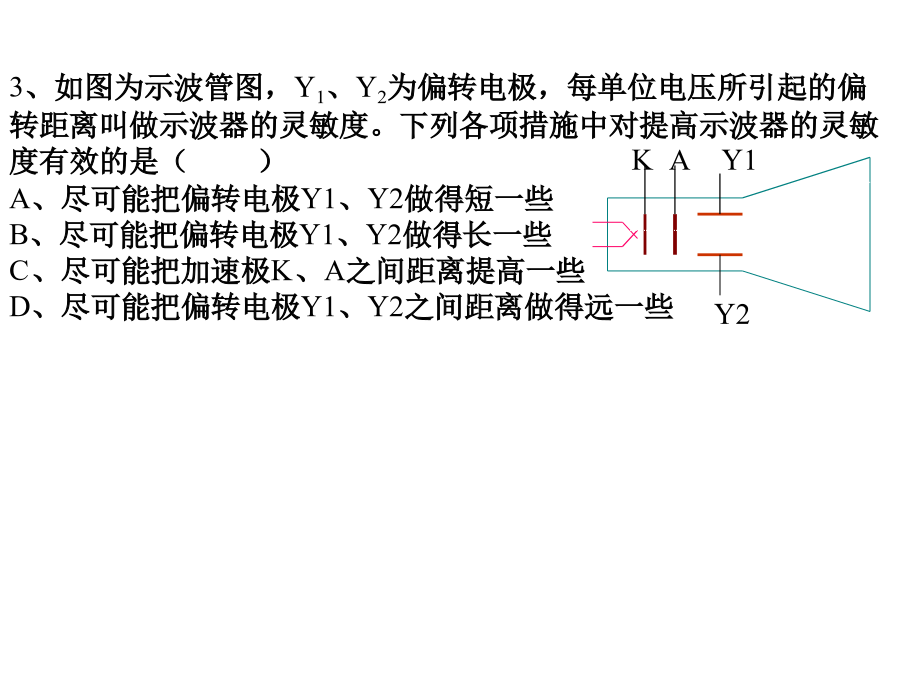

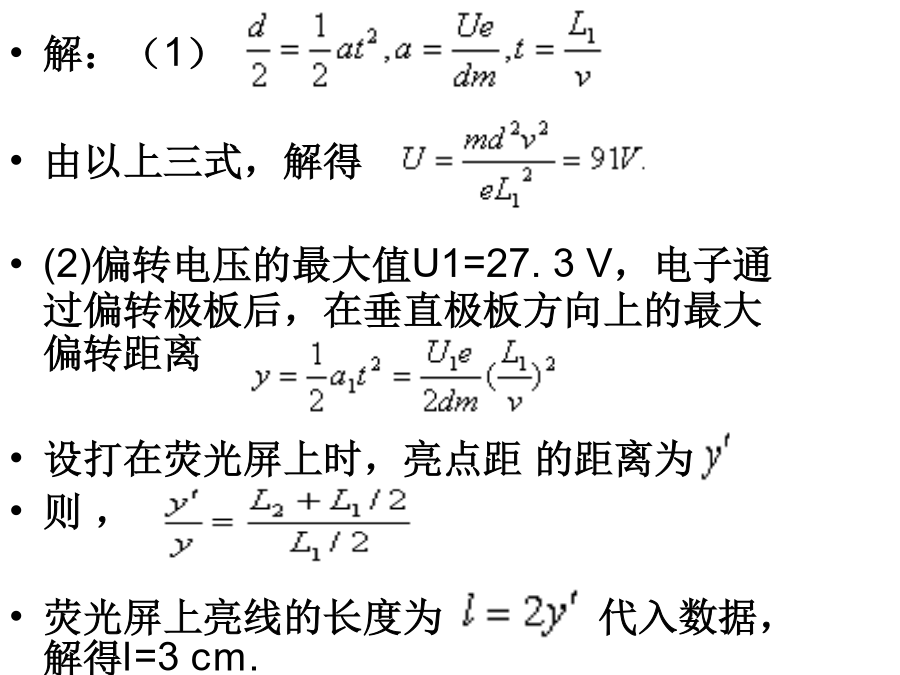

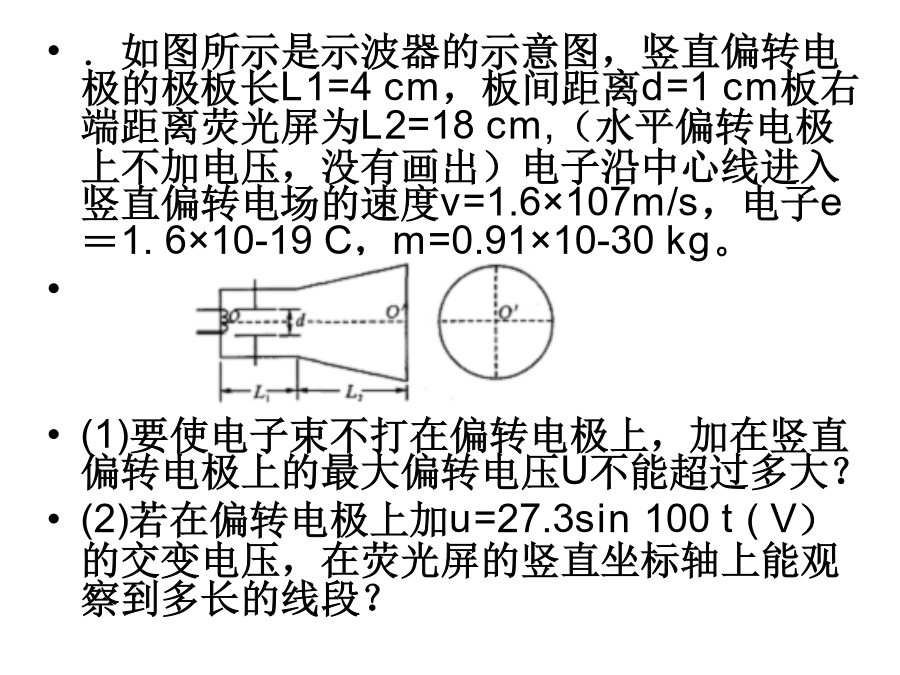

3．示波管的原理10、如图所示，有一电子(电量为e、质量为m)经电压U0加速后，沿平行金属板A、B中心线进入两板，A、B板间距为d、长度为L，A、B板间电压为U，屏CD足够大，距离A、B板右边缘2L，AB板的中心线过屏CD的中心且与屏CD垂直。试求电子束打在屏上的位置到屏中心间的距离。3、如图为示波管图，Y1、Y2为偏转电极，每单位电压所引起的偏转距离叫做示波器的灵敏度。下列各项措施中对提高示波器的灵敏度有效的是（）A、尽可能把偏转电极Y1、Y2做得短一些B、尽可能把偏转电极Y1、Y2做得长一些C、尽可能把加速极K、A之间距离提高一些D、尽可能把偏转电极Y1、Y2之间距离做得远一些．如图所示是示波器的示意图，竖直偏转电极的极板长L1=4cm，板间距离d=1cm板右端距离荧光屏为L2=18cm,（水平偏转电极上不加电压，没有画出）电子沿中心线进入竖直偏转电场的速度v=1.6×107m/s，电子e＝1.6×10-19C，m=0.91×10-30kg。(1)要使电子束不打在偏转电极上，加在竖直偏转电极上的最大偏转电压U不能超过多大？(2)若在偏转电极上加u=27.3sin100t(V）的交变电压，在荧光屏的竖直坐标轴上能观察到多长的线段？解：（1）由以上三式，解得(2)偏转电压的最大值U1=27.3V，电子通过偏转极板后，在垂直极板方向上的最大偏转距离设打在荧光屏上时，亮点距的距离为则，荧光屏上亮线的长度为代入数据，解得l=3cm.
