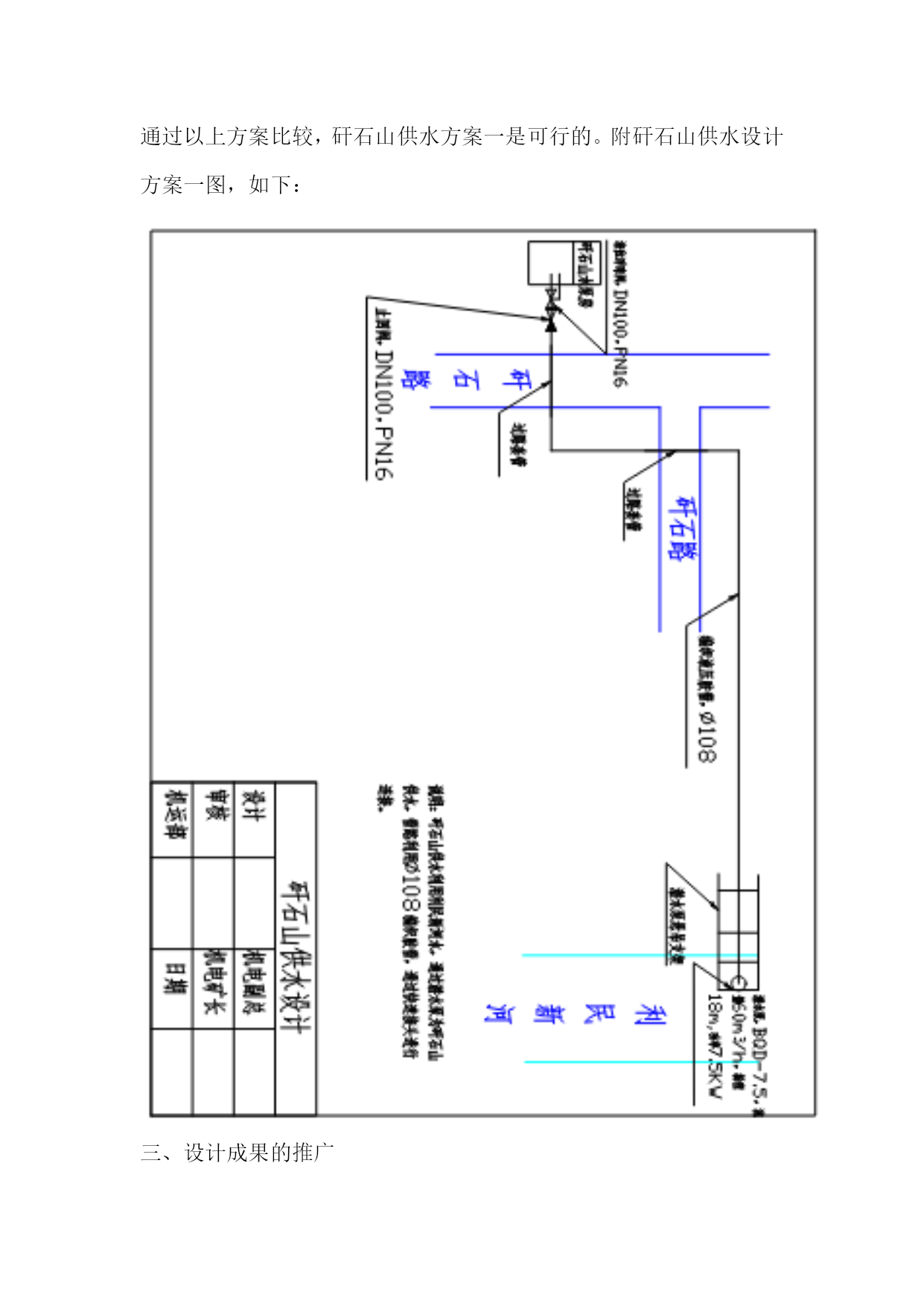

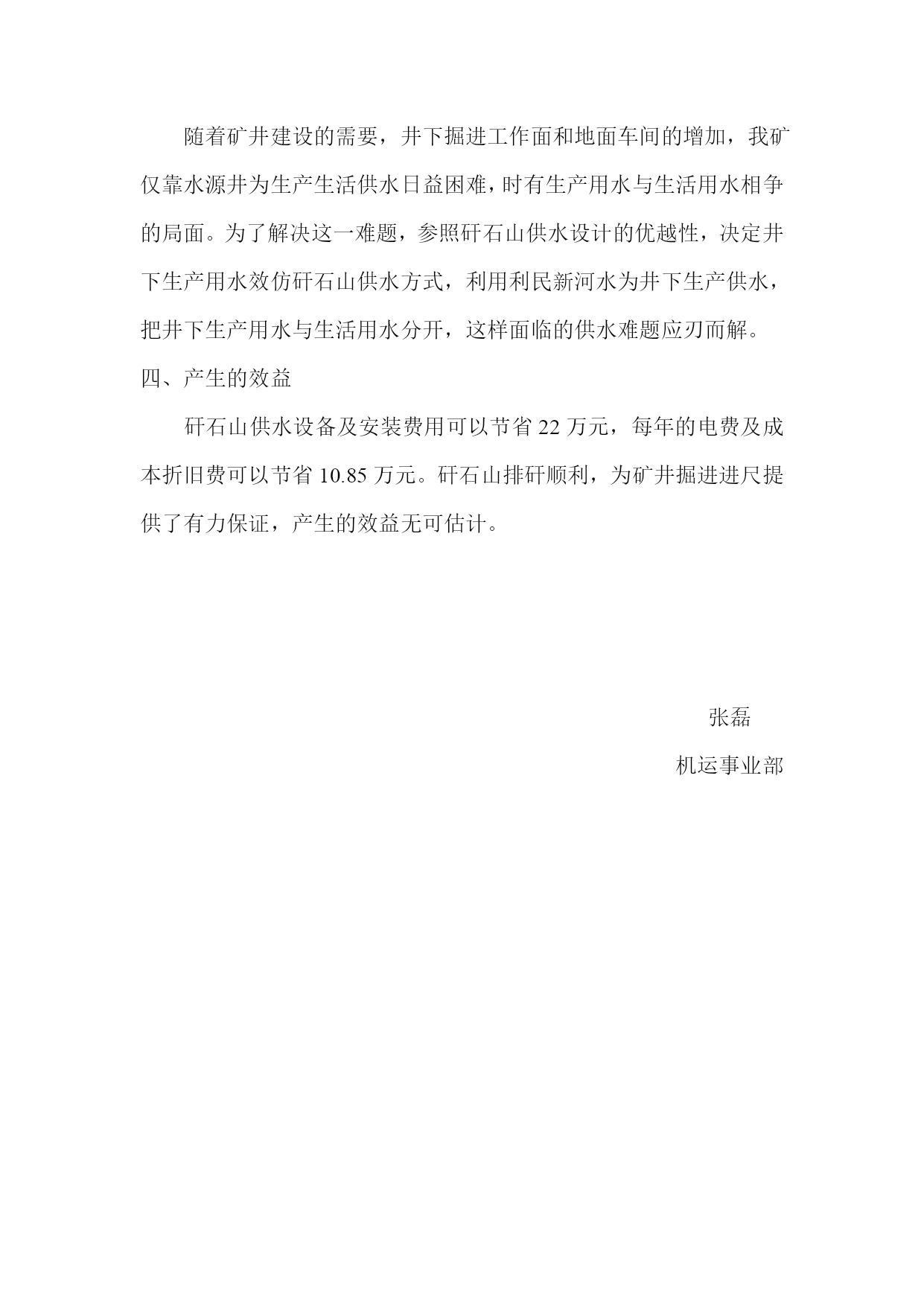

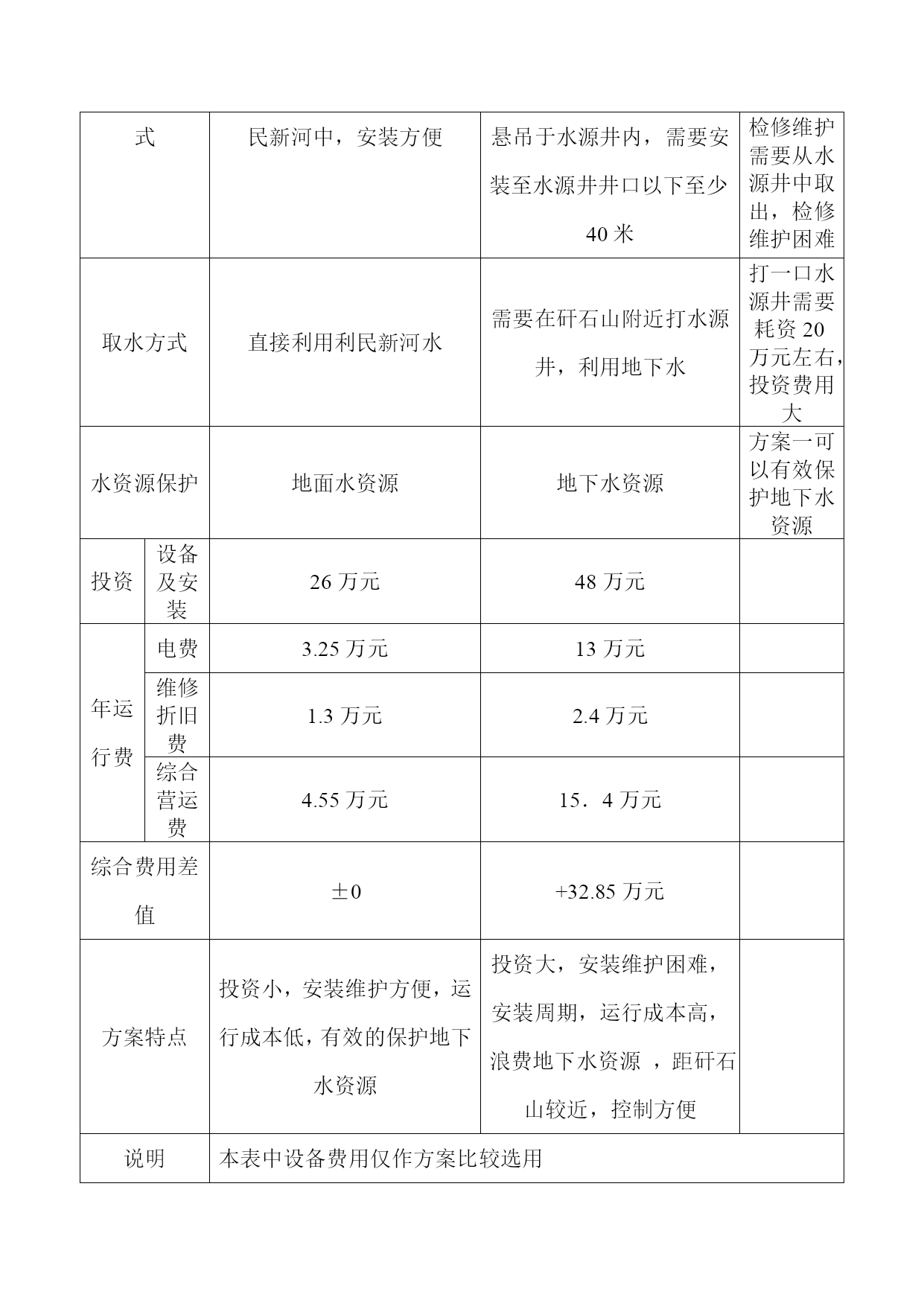

CIA课题：矸石山供水设计一、矸石山供水设计背景2011年7月我矿副井提升系统调试完成，地面轻轨排矸系统形成，为了满足我矿快速掘进的需要，矸石山排矸的顺畅，需要为矸石山进行供水。二、矸石山供水设计方案选择根据现场条件，设计了两套方案供选择。方案一：从利民新河取水为矸石山供水；方案二：在矸石山就近打口水源井取水为矸石山供水。矸石山供水设计方案比较表方案方案一（推荐方案）方案二备注水泵选择潜水泵BQD-7.5，流量60m³/h，扬程18m，功率7.5KW，深水泵200QJ63-96，流量：63m³/h扬程：96m功率：30kw深井泵价格昂贵，投资大，维护困难控制方式变频控制变频控制供水管路编织液压胶管Ø108，42根，每根长8米，快速接头连接水源井内：无缝钢管D89×4，13根，每根长3米，法兰连接；地面：无缝钢管D108×4.5,8根，每根长8米，焊接编织液压胶管采用快速接头连接快，维护方便供电线路架空MY3×16+1×10mm2，360米架空MY3×35+1×16mm2，100米水泵安装方式潜水泵用钢丝绳悬吊于利民新河中，安装方便深水泵通过管路法兰连接，悬吊于水源井内，需要安装至水源井井口以下至少40米深水泵安装困难，检修维护需要从水源井中取出，检修维护困难取水方式直接利用利民新河水需要在矸石山附近打水源井，利用地下水打一口水源井需要耗资20万元左右，投资费用大水资源保护地面水资源地下水资源方案一可以有效保护地下水资源投资设备及安装26万元48万元年运行费电费3.25万元13万元维修折旧费1.3万元2.4万元综合营运费4.55万元15．4万元综合费用差值±0+32.85万元方案特点投资小，安装维护方便，运行成本低，有效的保护地下水资源投资大，安装维护困难，安装周期，运行成本高，浪费地下水资源，距矸石山较近，控制方便说明本表中设备费用仅作方案比较选用通过以上方案比较，矸石山供水方案一是可行的。附矸石山供水设计方案一图，如下：三、设计成果的推广随着矿井建设的需要，井下掘进工作面和地面车间的增加，我矿仅靠水源井为生产生活供水日益困难，时有生产用水与生活用水相争的局面。为了解决这一难题，参照矸石山供水设计的优越性，决定井下生产用水效仿矸石山供水方式，利用利民新河水为井下生产供水，把井下生产用水与生活用水分开，这样面临的供水难题应刃而解。四、产生的效益矸石山供水设备及安装费用可以节省22万元，每年的电费及成本折旧费可以节省10.85万元。矸石山排矸顺利，为矿井掘进进尺提供了有力保证，产生的效益无可估计。张磊机运事业部
