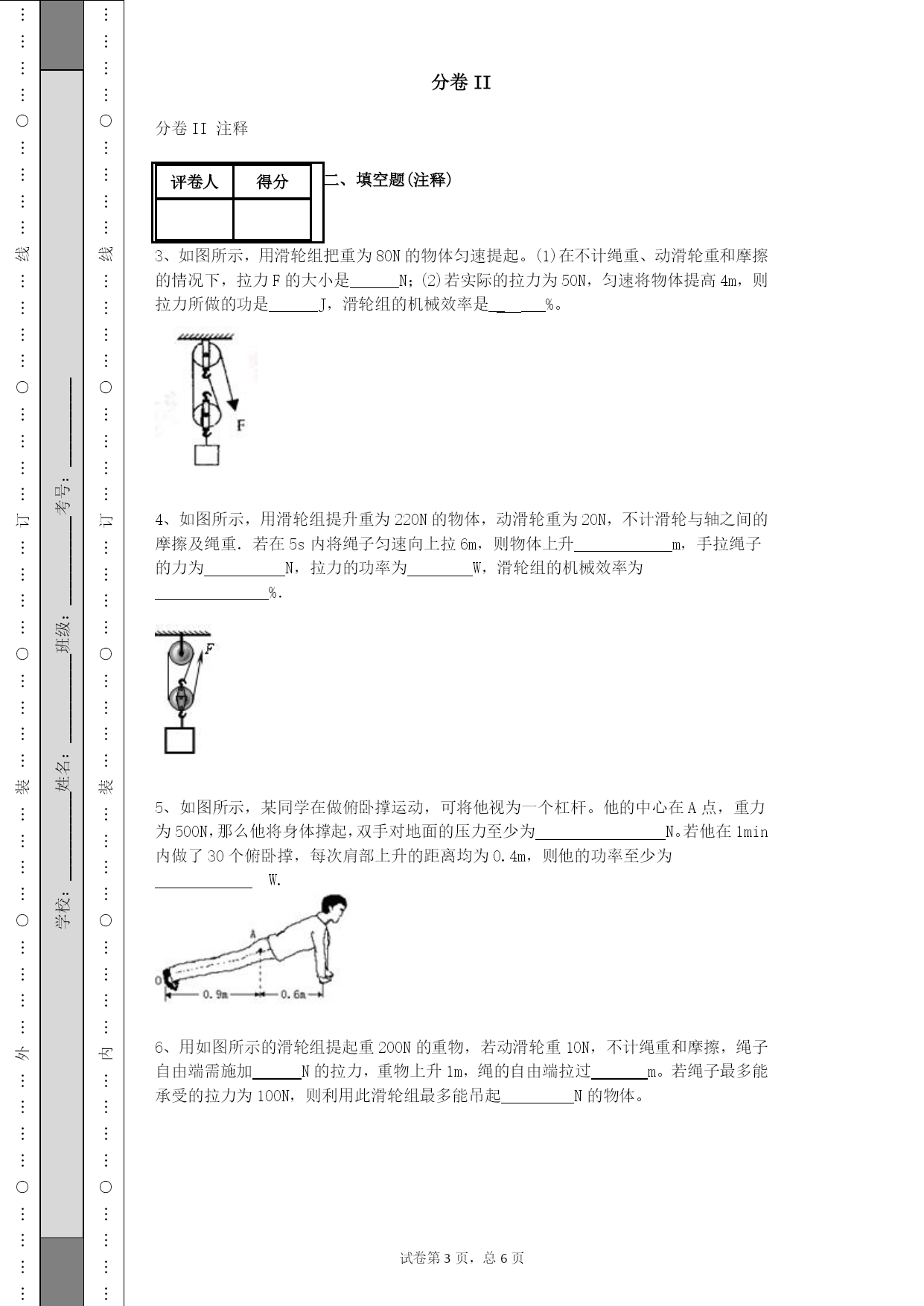

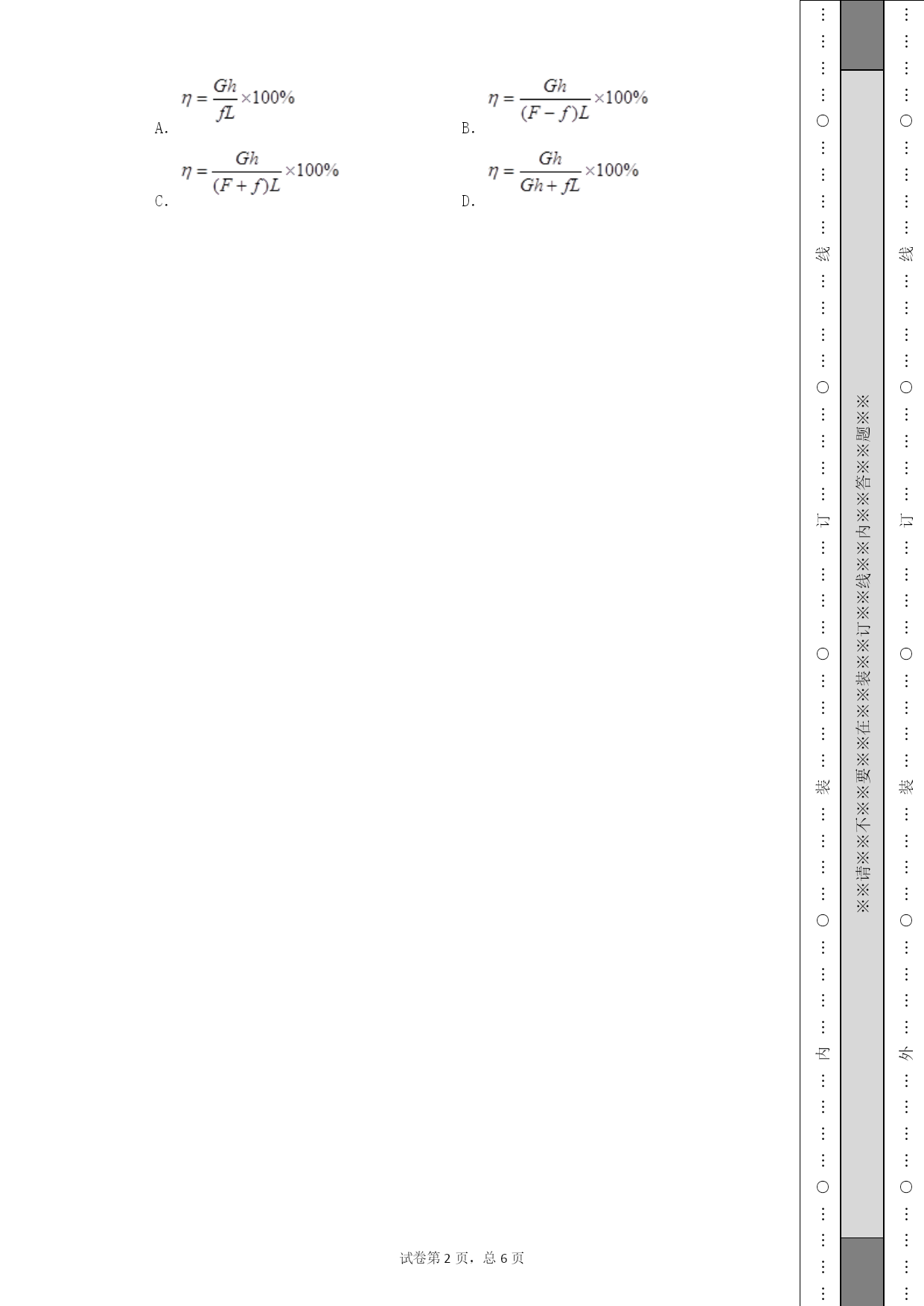

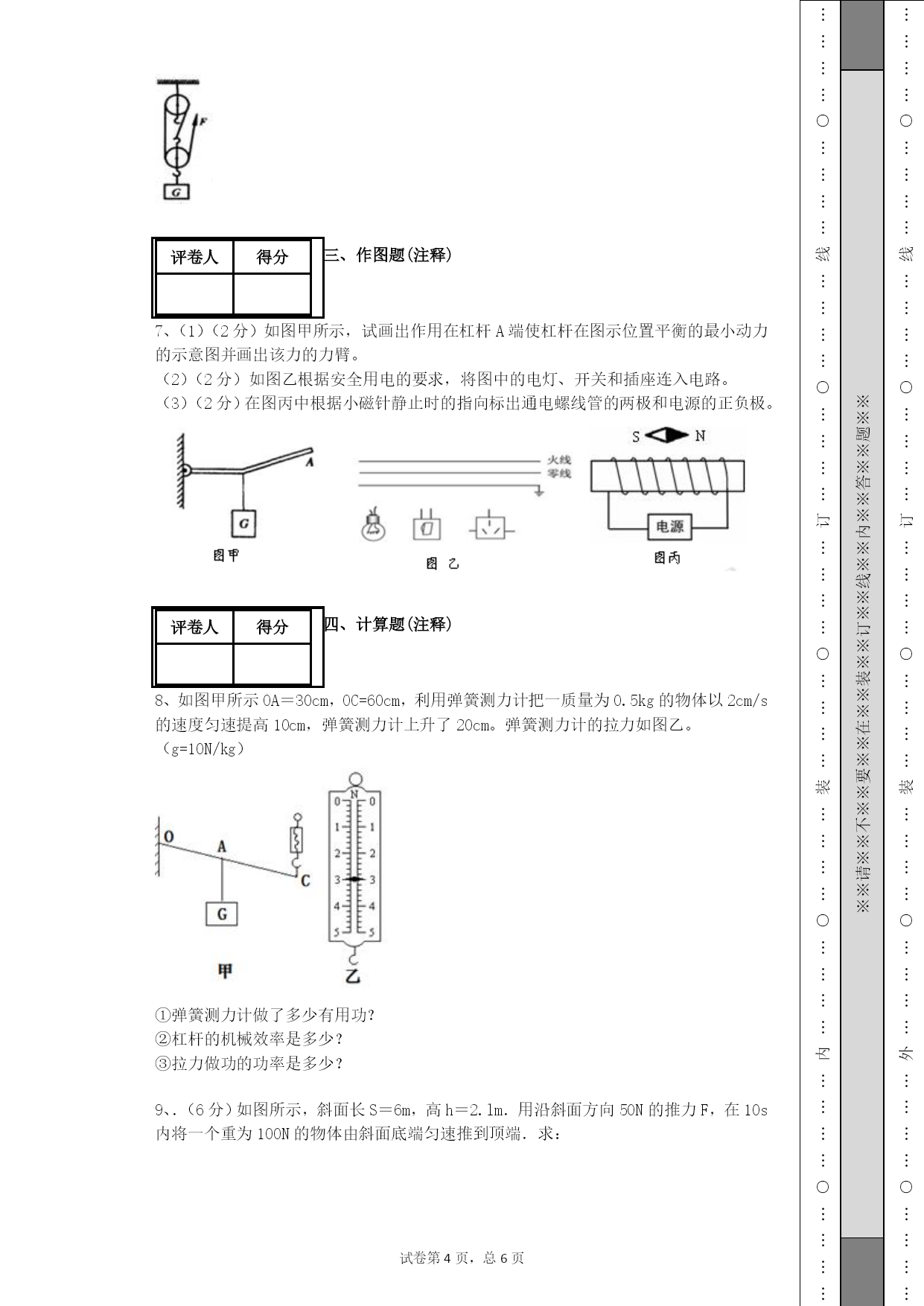

…………○…………内…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※…………○…………外…………○…………装…………○…………订…………○…………线…………○……………………○…………内…………○…………装…………○…………订…………○…………线…………○…………学校：___________姓名：___________班级：___________考号：___________…………○…………外…………○…………装…………○…………订…………○…………线…………○…………试卷第=page66页，总=sectionpages66页试卷第=page55页，总=sectionpages66页绝密★启用前2013-2014学年度xx学校xx月考卷试卷副标题考试范围：xxx；考试时间：100分钟；命题人：xxx学校：___________姓名：___________班级：___________考号：___________题号一二三四五六七八九总分得分注意事项：1.答题前填写好自己的姓名、班级、考号等信息2.请将答案正确填写在答题卡上分卷I分卷I注释评卷人得分一、单选题(注释)1、重为G的均匀木棒竖直悬于O点，在其下端施一水平拉力F，让棒缓慢转到图中虚线所示位置。在转动的过程中：A．动力臂逐渐变大B．阻力臂逐渐变小C．动力F逐渐变大D．动力F逐渐减小2、如图所示，有一斜面长为L，高为h，现用力F沿斜面把物重为G的物体从底端速拉到顶端。已知物体受到斜面的摩擦力为f，则下列关于斜面机械效率η的表达式正确的是（）A．B．C．D．分卷II分卷II注释评卷人得分二、填空题(注释)3、如图所示，用滑轮组把重为80N的物体匀速提起。(1)在不计绳重、动滑轮重和摩擦的情况下，拉力F的大小是______N；(2)若实际的拉力为50N，匀速将物体提高4m，则拉力所做的功是______J，滑轮组的机械效率是_____%。4、如图所示，用滑轮组提升重为220N的物体，动滑轮重为20N，不计滑轮与轴之间的摩擦及绳重．若在5s内将绳子匀速向上拉6m，则物体上升m，手拉绳子的力为N，拉力的功率为W，滑轮组的机械效率为%．5、如图所示，某同学在做俯卧撑运动，可将他视为一个杠杆。他的中心在A点，重力为500N，那么他将身体撑起，双手对地面的压力至少为N。若他在1min内做了30个俯卧撑，每次肩部上升的距离均为0.4m，则他的功率至少为W.6、用如图所示的滑轮组提起重200N的重物，若动滑轮重10N，不计绳重和摩擦，绳子自由端需施加______N的拉力，重物上升1m，绳的自由端拉过_______m。若绳子最多能承受的拉力为100N，则利用此滑轮组最多能吊起_________N的物体。评卷人得分三、作图题(注释)7、（1）（2分）如图甲所示，试画出作用在杠杆A端使杠杆在图示位置平衡的最小动力的示意图并画出该力的力臂。（2）（2分）如图乙根据安全用电的要求，将图中的电灯、开关和插座连入电路。（3）（2分）在图丙中根据小磁针静止时的指向标出通电螺线管的两极和电源的正负极。评卷人得分四、计算题(注释)8、如图甲所示OA＝30cm，OC=60cm，利用弹簧测力计把一质量为0.5kg的物体以2cm/s的速度匀速提高10cm，弹簧测力计上升了20cm。弹簧测力计的拉力如图乙。（g=10N/kg）①弹簧测力计做了多少有用功？②杠杆的机械效率是多少？③拉力做功的功率是多少？9、．（6分）如图所示，斜面长S＝6m，高h＝2.lm．用沿斜面方向50N的推力F，在10s内将一个重为100N的物体由斜面底端匀速推到顶端．求：（1）推力F的功率：（2）运动过程中物体克服摩擦力所做的功：（3）斜面的机械效率．试卷答案1,C2,D3,（1）40；（2）400；80.4,2，80，96，91.75,300606,70，3,290。7,8,①0.5J②83.3%③0.12W9,（1）30W；（2）210J；（3）70%
