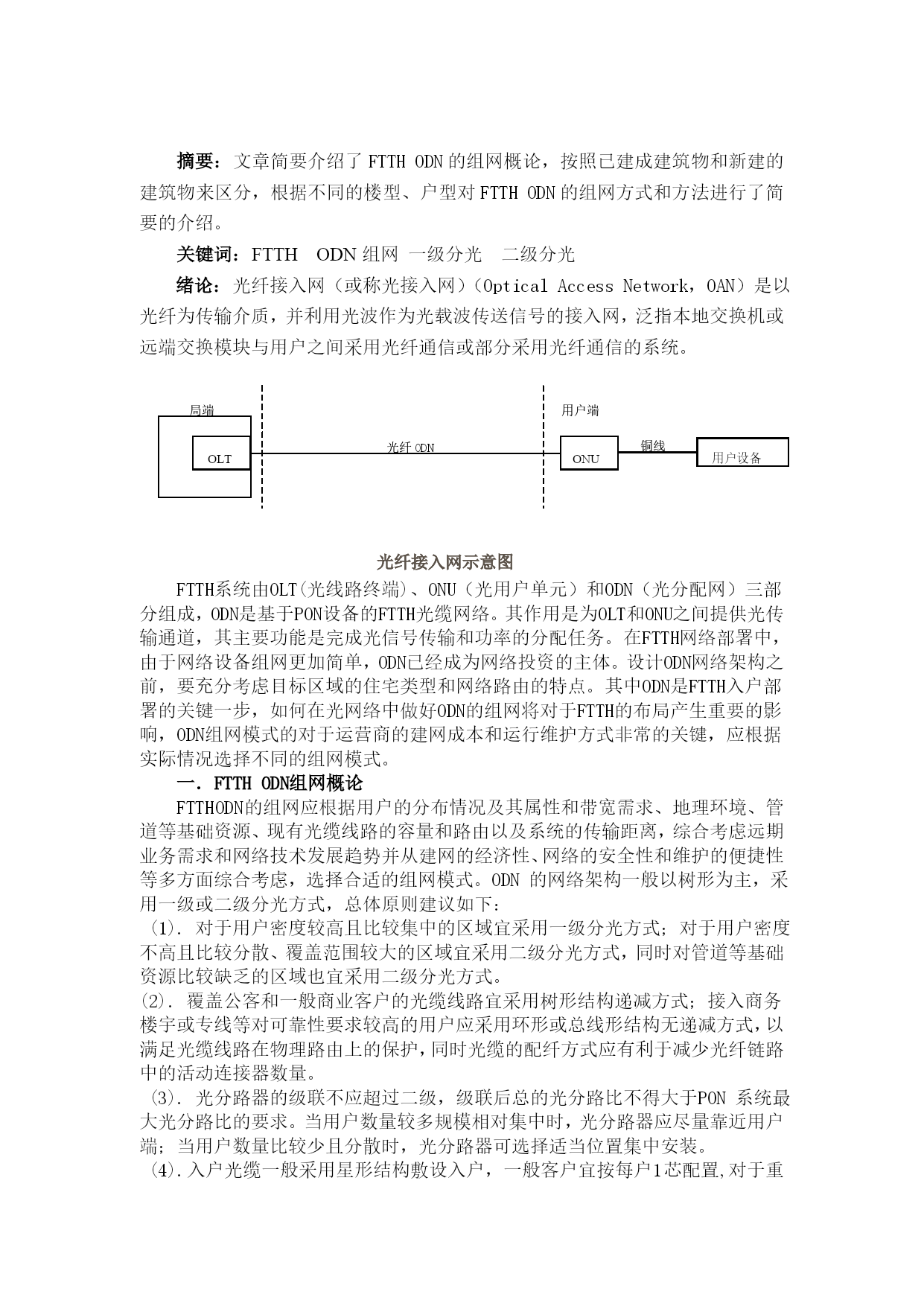

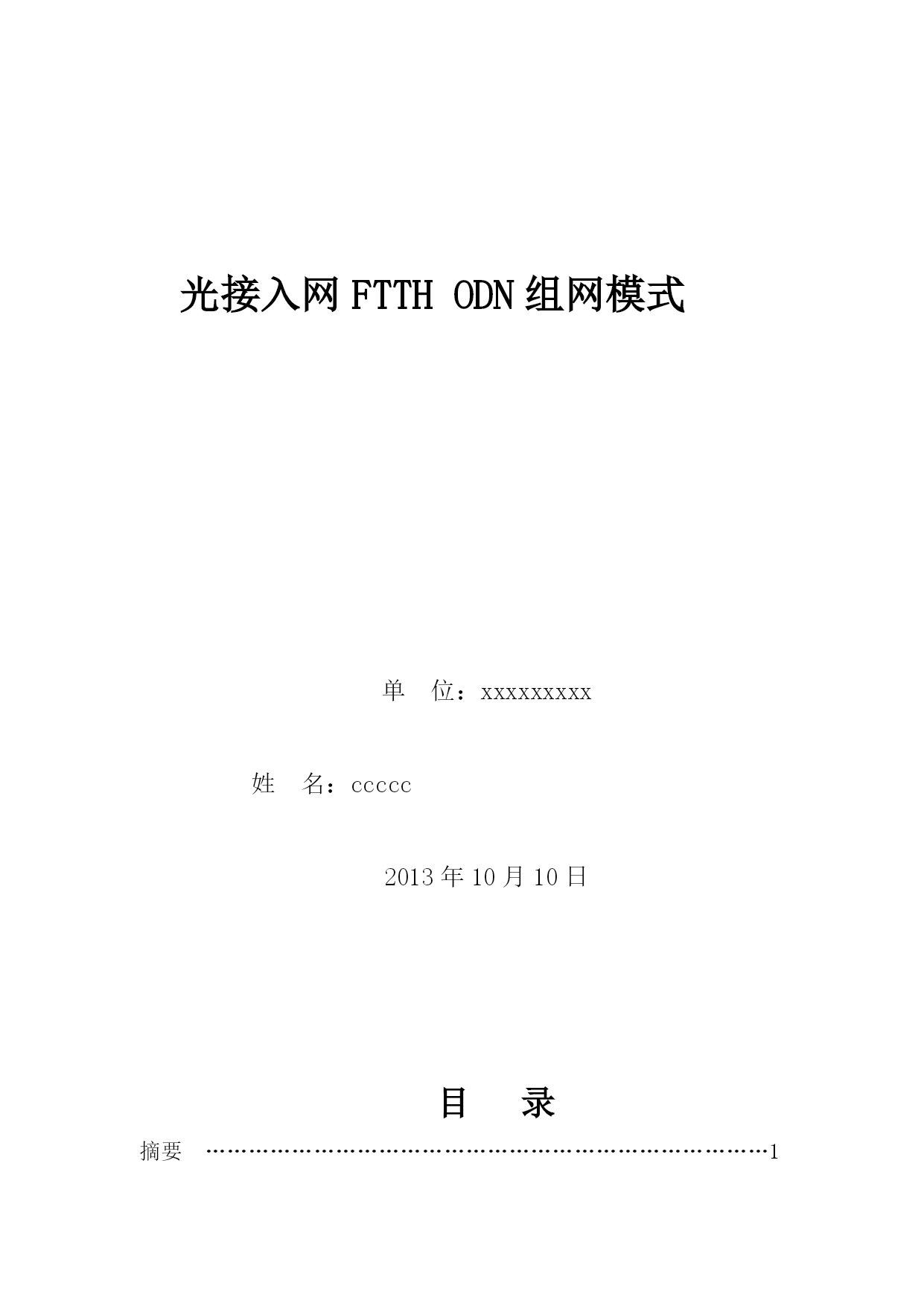

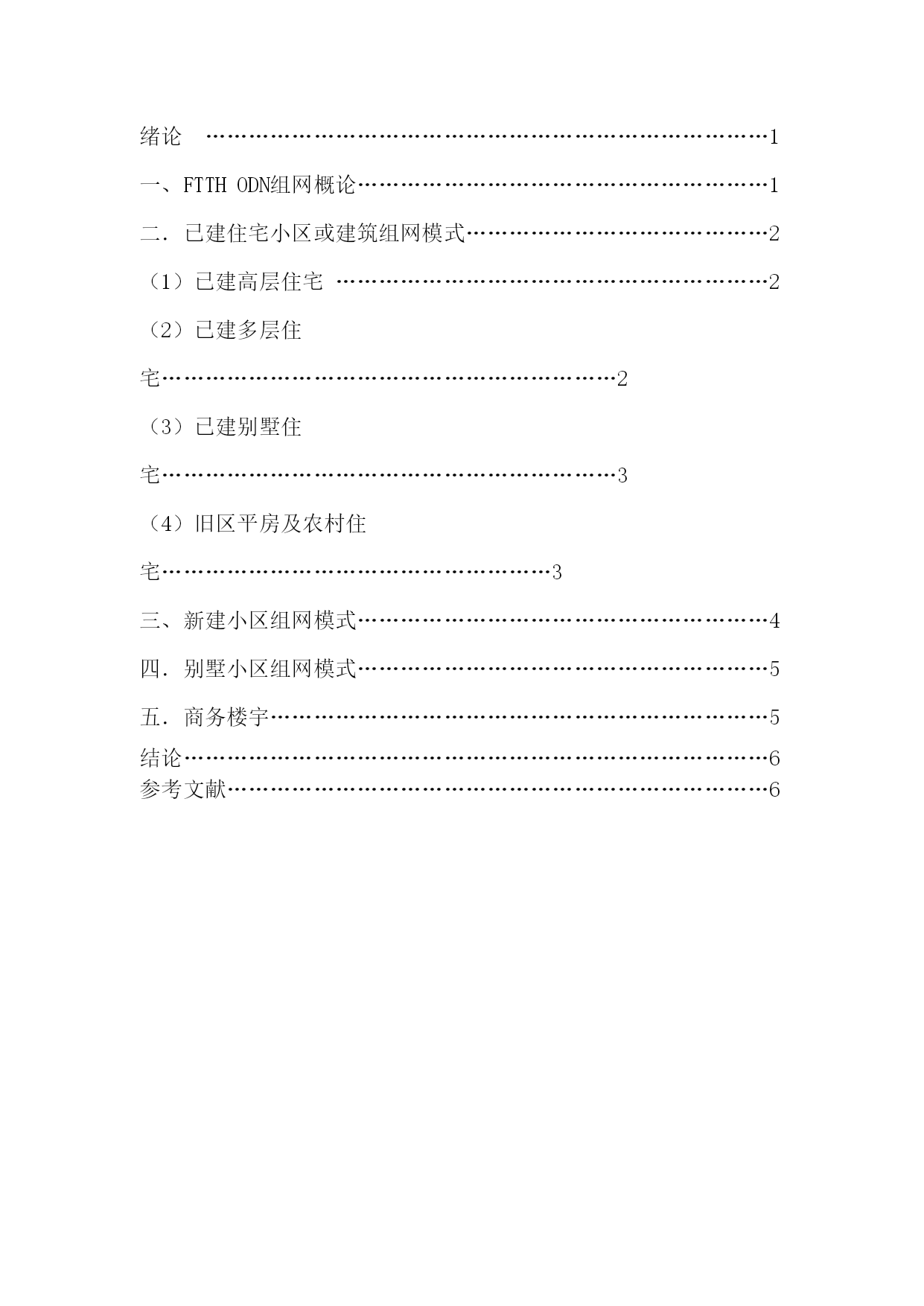

光接入网FTTHODN组网模式（完整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）光接入网FTTHODN组网模式单位：xxxxxxxxx姓名：ccccc2013年10月10日目录摘要……………………………………………………………………1绪论……………………………………………………………………1一、FTTHODN组网概论…………………………………………………1二．已建住宅小区或建筑组网模式……………………………………2（1）已建高层住宅……………………………………………………2（2）已建多层住宅………………………………………………………2（3）已建别墅住宅………………………………………………………3（4）旧区平房及农村住宅………………………………………………3三、新建小区组网模式…………………………………………………4四．别墅小区组网模式…………………………………………………5五．商务楼宇……………………………………………………………5结论………………………………………………………………………6参考文献…………………………………………………………………6摘要：文章简要介绍了FTTHODN的组网概论，按照已建成建筑物和新建的建筑物来区分，根据不同的楼型、户型对FTTHODN的组网方式和方法进行了简要的介绍。关键词：FTTHODN组网一级分光二级分光绪论：光纤接入网（或称光接入网）（OpticalAccessNetwork，OAN）是以光纤为传输介质，并利用光波作为光载波传送信号的接入网，泛指本地交换机或远端交换模块与用户之间采用光纤通信或部分采用光纤通信的系统。光纤铜线局端用户端OLTONU用户设备光纤接入网示意图光纤ODN铜线局端用户端OLTONU用户设备光纤接入网示意图FTTH系统由OLT(光线路终端)、ONU（光用户单元）和ODN（光分配网）三部分组成，ODN是基于PON设备的FTTH光缆网络。其作用是为OLT和ONU之间提供光传输通道，其主要功能是完成光信号传输和功率的分配任务。在FTTH网络部署中，由于网络设备组网更加简单，ODN已经成为网络投资的主体。设计ODN网络架构之前，要充分考虑目标区域的住宅类型和网络路由的特点。其中ODN是FTTH入户部署的关键一步，如何在光网络中做好ODN的组网将对于FTTH的布局产生重要的影响，ODN组网模式的对于运营商的建网成本和运行维护方式非常的关键，应根据实际情况选择不同的组网模式。一．FTTHODN组网概论FTTHODN的组网应根据用户的分布情况及其属性和带宽需求、地理环境、管道等基础资源、现有光缆线路的容量和路由以及系统的传输距离，综合考虑远期业务需求和网络技术发展趋势并从建网的经济性、网络的安全性和维护的便捷性等多方面综合考虑，选择合适的组网模式。ODN的网络架构一般以树形为主，采用一级或二级分光方式，总体原则建议如下：(1).对于用户密度较高且比较集中的区域宜采用一级分光方式；对于用户密度不高且比较分散、覆盖范围较大的区域宜采用二级分光方式，同时对管道等基础资源比较缺乏的区域也宜采用二级分光方式。(2).覆盖公客和一般商业客户的光缆线路宜采用树形结构递减方式；接入商务楼宇或专线等对可靠性要求较高的用户应采用环形或总线形结构无递减方式，以满足光缆线路在物理路由上的保护，同时光缆的配纤方式应有利于减少光纤链路中的活动连接器数量。(3).光分路器的级联不应超过二级，级联后总的光分路比不得大于PON系统最大光分路比的要求。当用户数量较多规模相对集中时，光分路器应尽量靠近用户端；当用户数量比较少且分散时，光分路器可选择适当位置集中安装。(4).入户光缆一般采用星形结构敷设入户，一般客户宜按每户1芯配置,对于重要用户或有特殊需求的客户可按每户2芯配置。1（5）采用一级分光模式光纤汇聚点的光缆交接/配纤设备，其上联光缆容量应按业务终期时光分路器的安装数量来配置，并预留2-4芯备用纤芯，整个小区内的光缆应在满足需求的容量下一次性敷设。采用二级分光模式一级光分路器的分光比应按二级光分路器的分光比配置，但总分光比不应大于1∶64。其设置一级光分路器的光缆交接/配纤设备，其上联光缆容量应满足一级光分路器终期需求数量，并预留20%左右的备用纤芯；设置二级光分路器的光缆分光分纤盒，其上联光缆容量应按业务终期时光分路器的安装数量来配置，并预留至少1芯备用光纤，整个小区内的光缆应在满足需求的容量下一次性敷设。综合比较，采用一级分光方式的FTTHODN网络，其结构简单，
