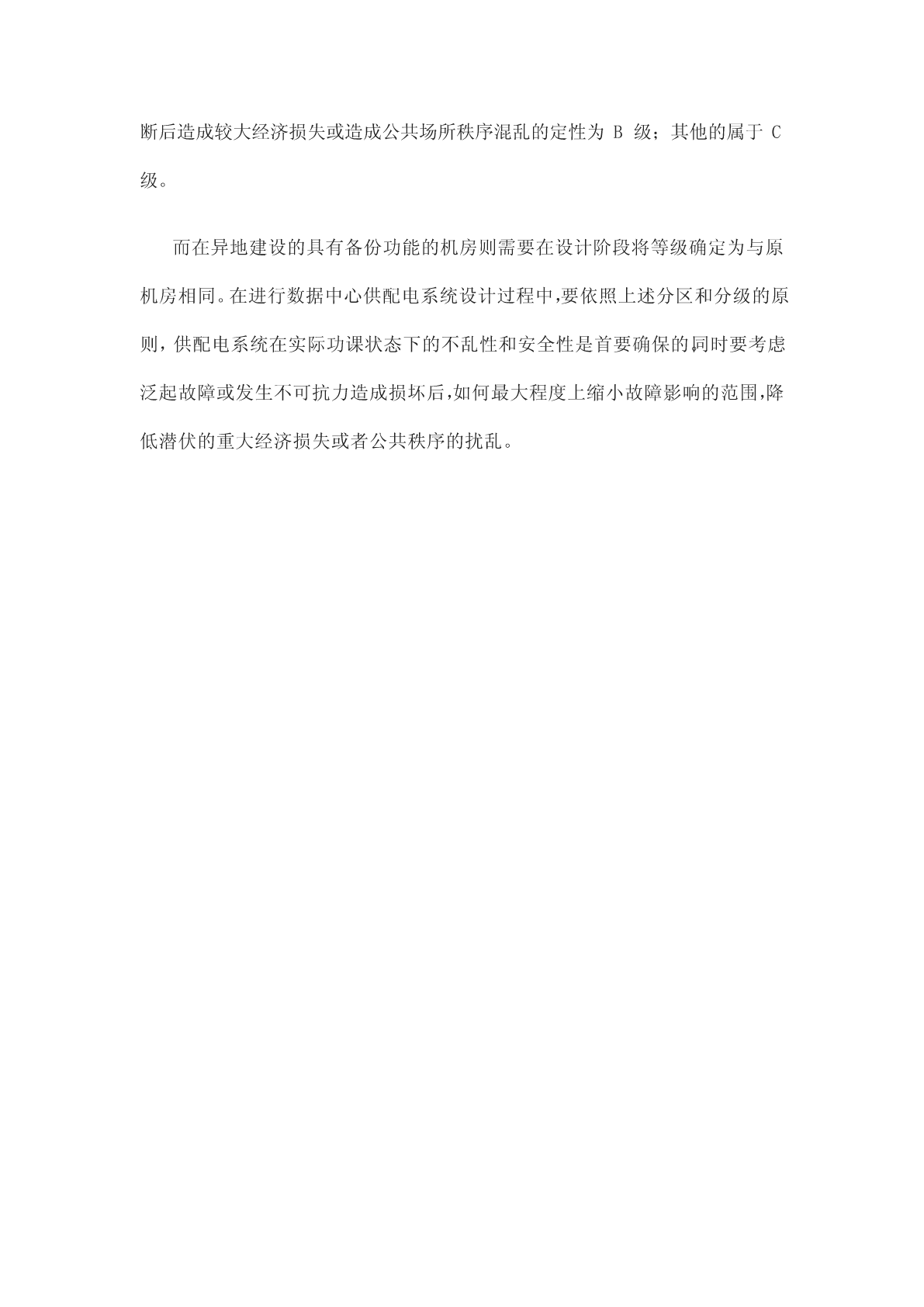

数据中心机电方案设计思路数据中心机电方案设计的优劣直接影响数据中心的安全性及运维本钱,尤其是现在业务需求多样化,业务发展情况瞬息万变,需求调整频繁,外部资源情况也在数据中心生命周期范围内不断变化,一个在知足安全性,经济性,可延展性等因素的数据中心机电方案设计显得尤为重要。一、数据中心机电背景跟着近年互联网工业发展，建立在计算机技术基础上的游戏、云计算、金融、大数据、智能家居等等领域发展蓬勃，对大规模的计算资源需求极大，这就要求建设一系列相配套的大规模数据中心。一般的数据中心用于存储提供平台服务的设备，诸如服务器、存储硬盘、网络线缆等，这对电力供给的要求非常之高，耗电量也是巨大的。在进行数据中心机电方案设计工作中，涉及的细节繁杂，除了为巨量的线缆设备提供能够安全不乱工作的物理空间，还需要考虑路由布线、治理和维护等等因素。二、机电方案设计分级在进行数据中心设计工作时，通常参考《数据中心设计规范》（GB50174-2017）中的划定，一般将数据中心划分为A、B、C三个等级，分级依据则是综合考虑数据中心建成后的使用性质、碰到突发状况导致数据丢失或网络间断后可能会对经济和社会造成何等损失及影响程度。当数据中心在发生供电间断时，造成重大经济损失或公共场所秩序严峻混乱者定性为A级；运行间断后造成较大经济损失或造成公共场所秩序混乱的定性为B级；其他的属于C级。而在异地建设的具有备份功能的机房则需要在设计阶段将等级确定为与原机房相同。在进行数据中心供配电系统设计过程中，要依照上述分区和分级的原则，供配电系统在实际功课状态下的不乱性和安全性是首要确保的。同时要考虑泛起故障或发生不可抗力造成损坏后，如何最大程度上缩小故障影响的范围，降低潜伏的重大经济损失或者公共秩序的扰乱。三、数据中心机电方案设计思路1.机电系统需求分析进行数据中心机电方案设计工作，首先需要分析在数据中心的实际业务过程中对供配电系统的功能需求，在以往的实践经验中可以主要概括为四点：连续、不乱、平衡、分类。连续是指数据中心的IT机柜往往是不中断使用的，需要全天候对数据进行处理，这就要求供电系统不中断供电。供电系统在工作状态中存在暂态电能质量的变化，专业上称之为容忍区，在不中断供电的条件下，容忍区对数据中心的设备会带来一定损伤，但是只要在公道范围内，大部门信息设备对容忍区带来的电气损害是有能力承担的，通常供电系统在切换、电压跌落等状态下，控制在20ms以内的容忍区是不会对设备造成过大损害的。不乱是指为数据中心供电的电源设备需要保证频率不乱，波形失真控制在较小的范围内。稳态电压偏移值的要求比较严苛，需要控制在±3%之内，这对大部门市电供电系统而言要求过高，因此必需配备额外的UPS系统。平衡是要求在数据中心运行过程中三相电源保持平衡，三相平衡的不乱负载不会对供电设备带来太大的压力。分类是指数据中心中涉及的设备类型十分庞杂，这就需要把IT设备及相关辅助设备按照供配电保障要求进行分级布置，公道归置不同种别的设备，以保证整个供配电系统的在可用性不变的条件下降低本钱。2.数据中心机电系统布置原则在确定数据中心机电需求之后，设计职员着手布置供配电系统的过程中，首先要对变配电室、电力电池室等电房位置进行规划。结合机房工艺布局，并充分考虑未来业务发展的各种可能性，坚持贯彻“土建通用化、机电定制化”的原则，变配电室深入负荷中央的同时，供电系统采用模块化设计方案，实现供电路由优，大量节省有色金属的消耗量，减小供电损耗，在节省初期建设投资的同时，大大节省未来长期的运行损耗用度。一般情况下，首先在确定数据中心的IT机房位置后，在其四周布置变配电室和电力电池室。公道科学地规划供配电系统，按需求布置电设备房，从而做到在知足机架数目的情况下，更好的进步实际功课状态下供配电系统运行的不乱性和安全性。变配电所一般进行数据中心供配电系统的变配电室布置时，需充分考虑数据中心需配备的变配电房的数目和配电路由的先后顺序，其高压配电相关部门通常设置在首层，供IT负荷使用的变压器及其低压部门、不中断电源配电部门等则通常跨楼层布置。设置变配电所详细位置的同时也要充分考虑数据中心整体建筑的各个功能分区之间的功课需求，公道科学地进行设计规划。在对变配电方案设计时，原则上需要以终局容量作为核算尺度来衡量方案的可扩展性，同时还要在物理空间角度节省本钱。变配电的一部门工作对象是将交流市电线路与发电机组之间进行切换，这之间需要设置自动切换设备，通常采用带有旁路隔离开关型的ATS开关。通过比对数据中心电
