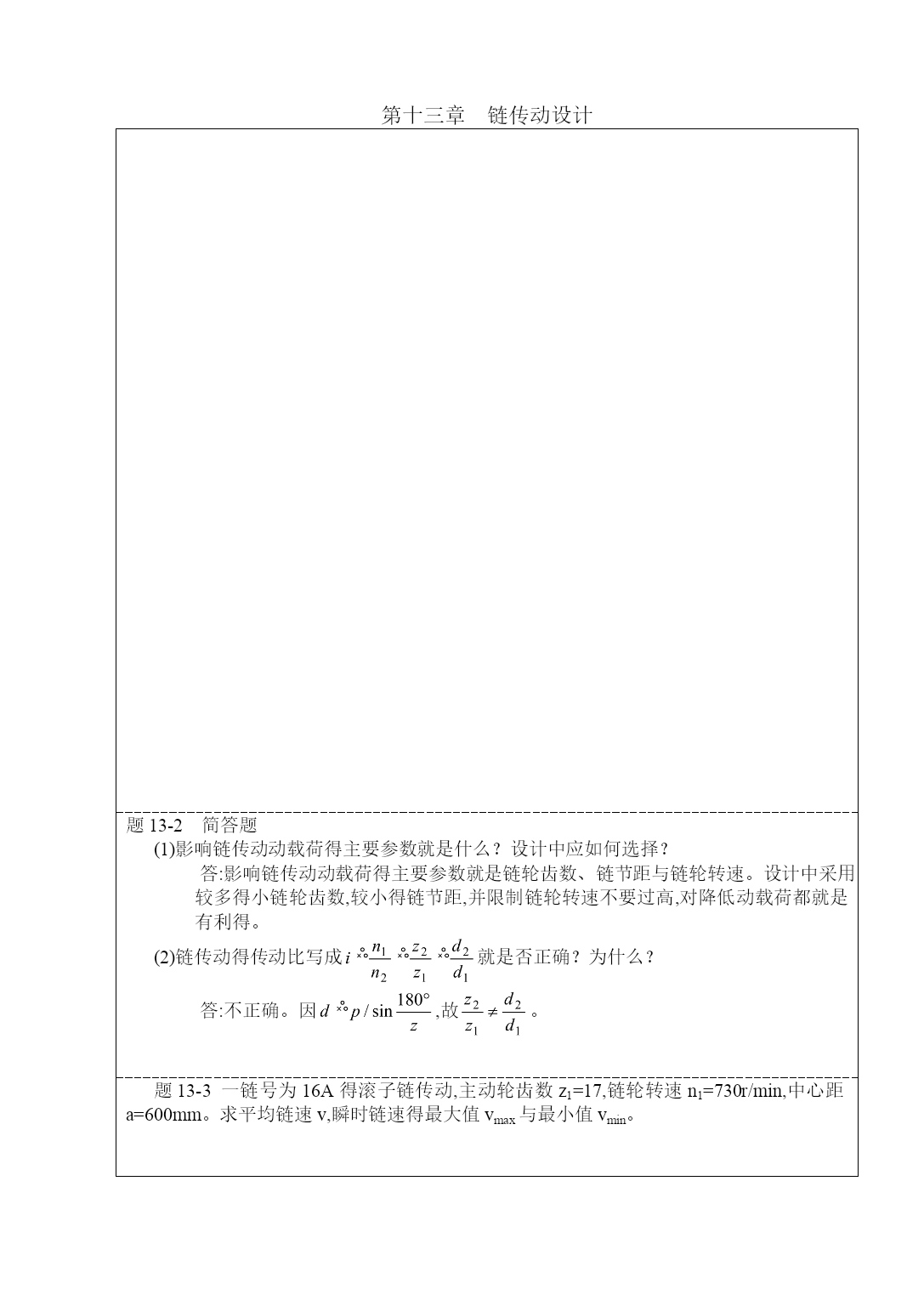

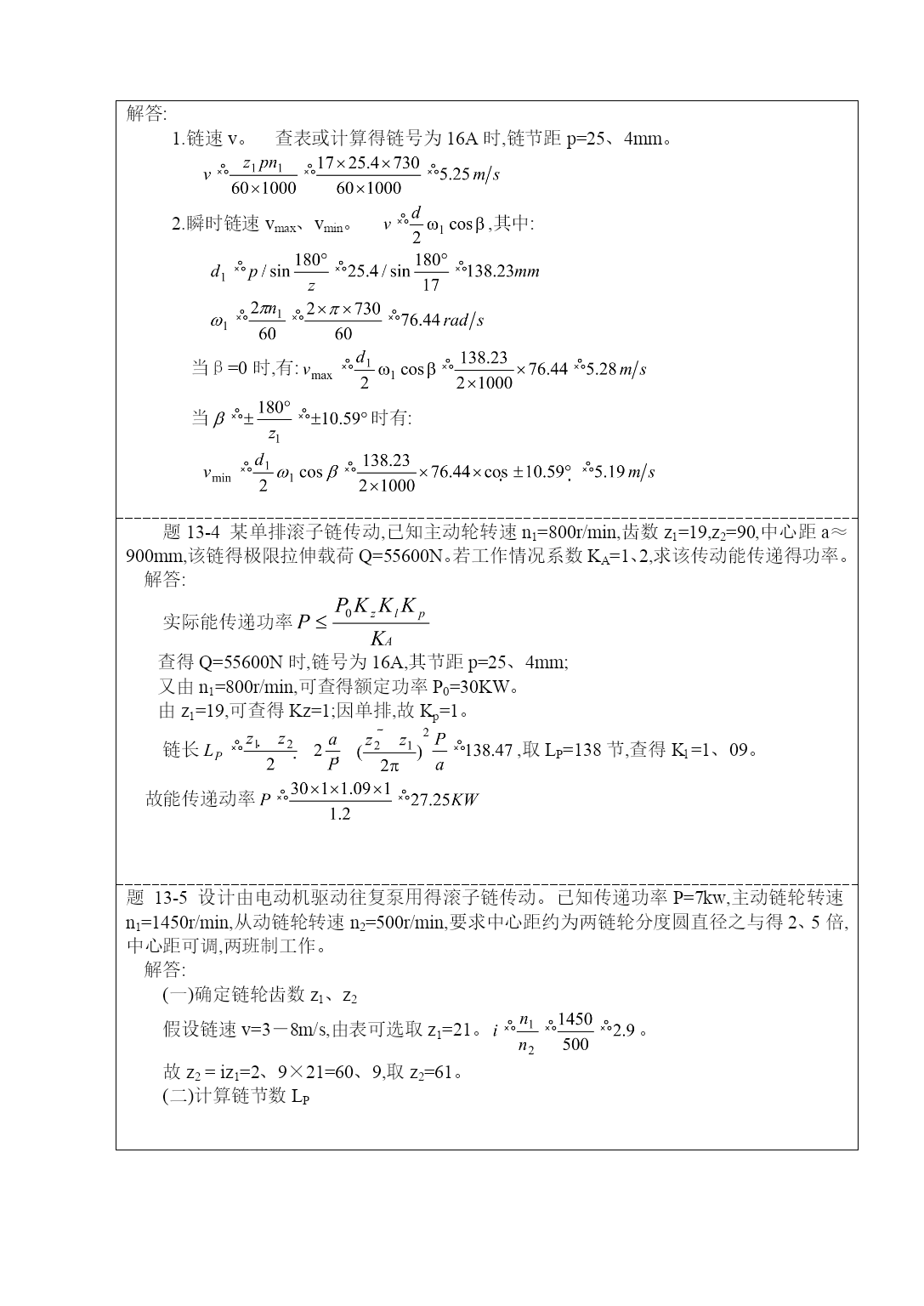

第十三章链传动设计题13-2简答题(1)影响链传动动载荷得主要参数就是什么？设计中应如何选择？答:影响链传动动载荷得主要参数就是链轮齿数、链节距与链轮转速。设计中采用较多得小链轮齿数,较小得链节距,并限制链轮转速不要过高,对降低动载荷都就是有利得。(2)链传动得传动比写成就是否正确？为什么？答:不正确。因,故。题13-3一链号为16A得滚子链传动,主动轮齿数z1=17,链轮转速n1=730r/min,中心距a=600mm。求平均链速v,瞬时链速得最大值vmax与最小值vmin。解答:1.链速v。查表或计算得链号为16A时,链节距p=25、4mm。2.瞬时链速vmax、vmin。,其中:当β=0时,有:当时有:题13-4某单排滚子链传动,已知主动轮转速n1=800r/min,齿数z1=19,z2=90,中心距a≈900mm,该链得极限拉伸载荷Q=55600N。若工作情况系数KA=1、2,求该传动能传递得功率。解答:实际能传递功率查得Q=55600N时,链号为16A,其节距p=25、4mm;又由n1=800r/min,可查得额定功率P0=30KW。由z1=19,可查得Kz=1;因单排,故Kp=1。链长,取LP=138节,查得Kl=1、09。故能传递动率题13-5设计由电动机驱动往复泵用得滚子链传动。已知传递功率P=7kw,主动链轮转速n1=1450r/min,从动链轮转速n2=500r/min,要求中心距约为两链轮分度圆直径之与得2、5倍,中心距可调,两班制工作。解答:(一)确定链轮齿数z1、z2假设链速v=3－8m/s,由表可选取z1=21。。故z2=iz1=2、9×21=60、9,取z2=61。(二)计算链节数LP按题意(三)确定链节距p查得工作情况系数KA=1、3,小轮齿数系数Kz=1、11,链长系数KL=1、16,功率不大,选单排Kp=1、0,则所需传递得额定功率P0为(暂按链板疲劳算):。按P0与n1选择滚子链型号为08A,链节距p=12、7mm,并查手册证实失效得确为链板疲劳所致,前假设正确。(四)验算链速V,与假设相符。(五)确定实际中心距a,与题意要求a≈2、5(d1+d2)=65、3p=829、31mm相符。(六)计算压轴力FQ工作拉力压轴力FQ=(1、2~1、3)F=1、2×1085、3=1302、3N(七)润滑方式由链速v及节距p查得该传动应采用油浴或飞溅润滑。(八)链轮结构与尺寸,(略)题13-6滚子链传动中,在其后使用过程中,需使从动轮转速n2降低,若中心距a及主动轮转速n1不便改变,可采用增大从动轮齿数z2或减小主动轮齿数z1得方案,但哪种方案更合理呢？讨论要点:1)传动平稳性;2)传递得功率。分析与思考:本问可从两个方面考虑。(1)传动平稳性两方案中,z1不变,增大z2,工作平稳性好。(2)传递得功率两方案中,z1不变,增大z2,传递功率P会有所增加,分析如下:式中仅KL发生变化,且有所增加,故P增加。反之,若z2不变,减小z1,则传递功率P会减小,因为Kz,KL都减小。由上,采用增大z2方案更合理。
