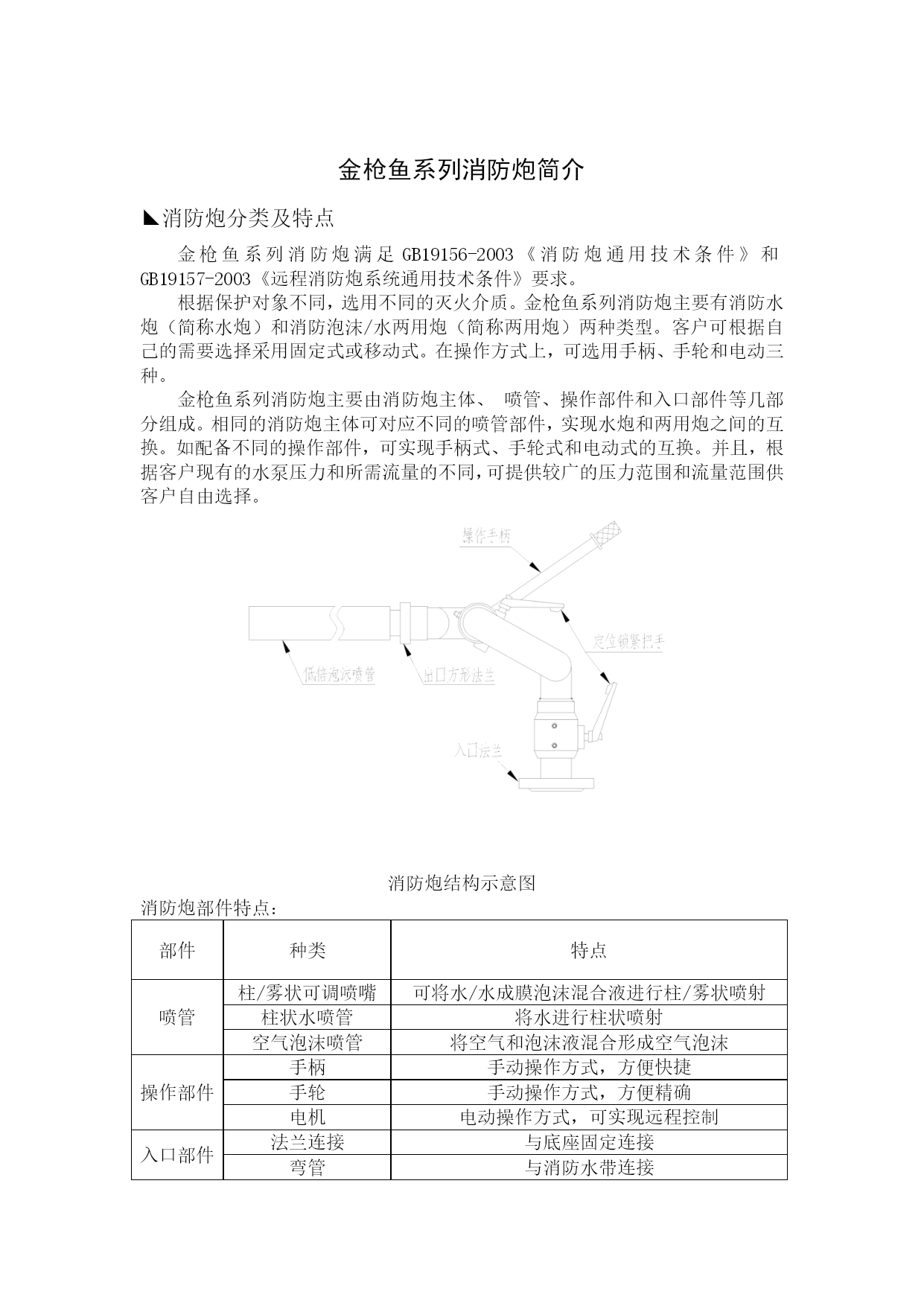

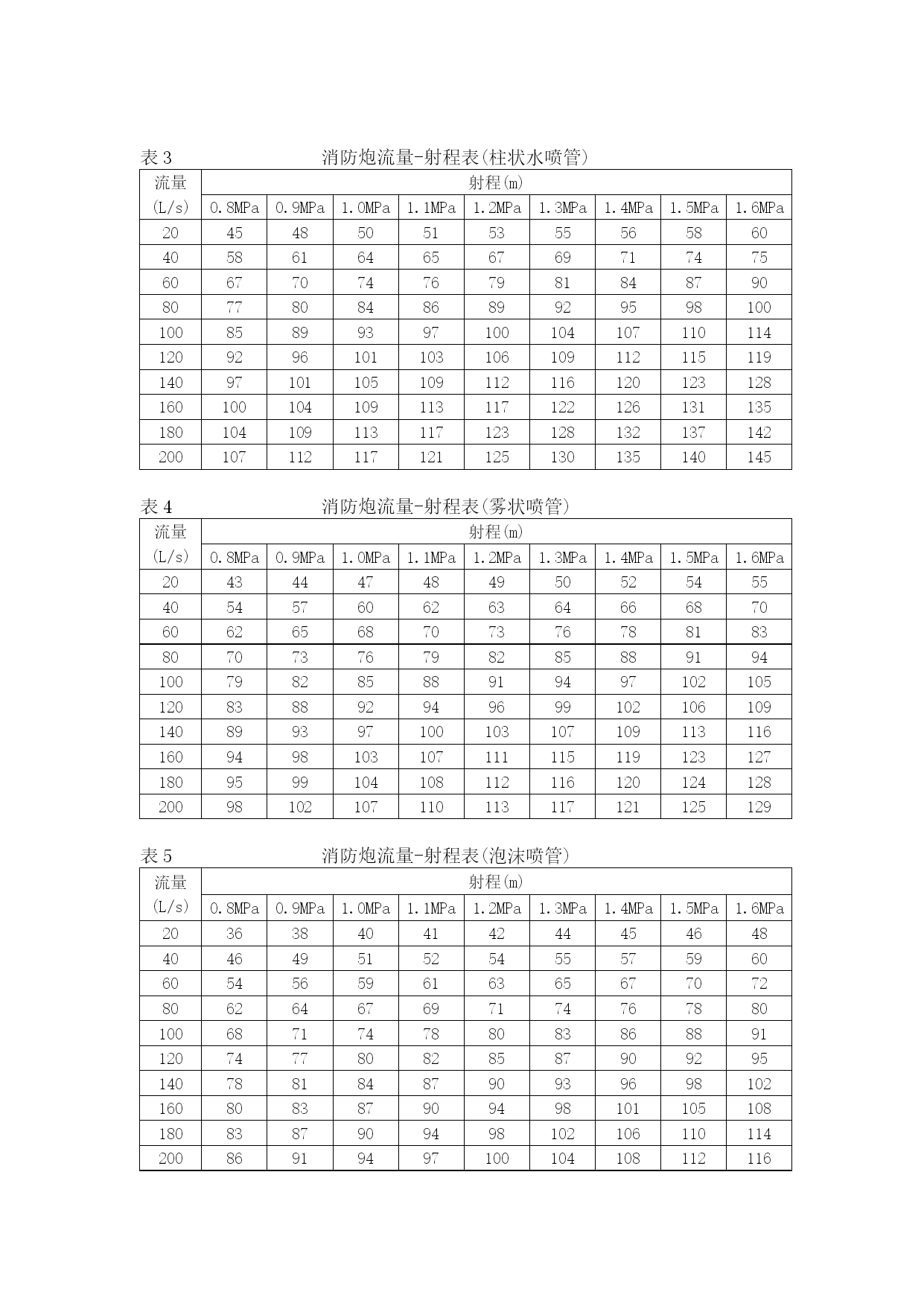

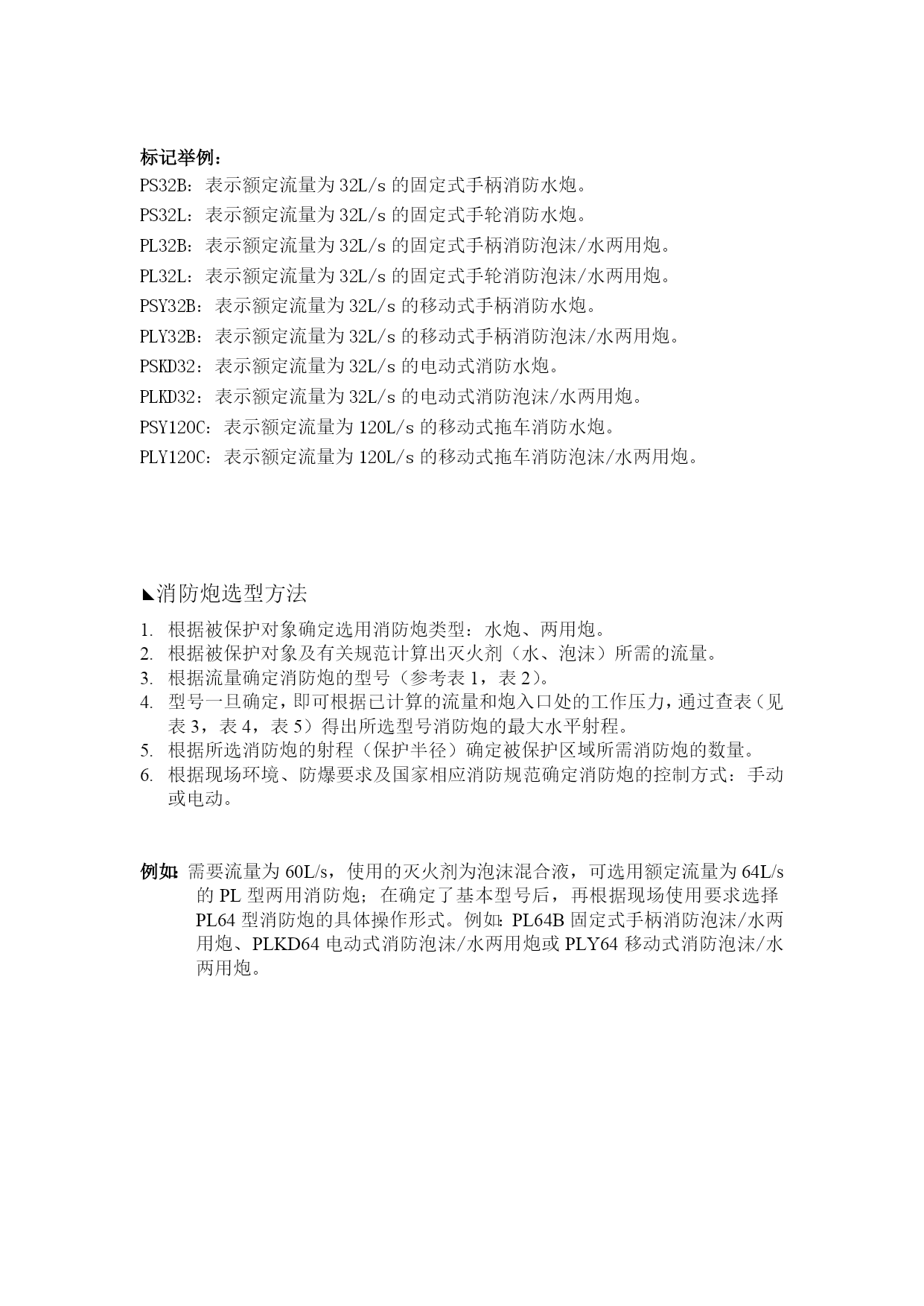

消防炮技术资料（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）金枪鱼系列消防炮简介◣消防炮分类及特点金枪鱼系列消防炮满足GB19156-2003《消防炮通用技术条件》和GB19157-2003《远程消防炮系统通用技术条件》要求。根据保护对象不同，选用不同的灭火介质。金枪鱼系列消防炮主要有消防水炮（简称水炮）和消防泡沫/水两用炮（简称两用炮）两种类型。客户可根据自己的需要选择采用固定式或移动式。在操作方式上，可选用手柄、手轮和电动三种。金枪鱼系列消防炮主要由消防炮主体、喷管、操作部件和入口部件等几部分组成。相同的消防炮主体可对应不同的喷管部件，实现水炮和两用炮之间的互换。如配备不同的操作部件，可实现手柄式、手轮式和电动式的互换。并且，根据客户现有的水泵压力和所需流量的不同，可提供较广的压力范围和流量范围供客户自由选择。消防炮结构示意图消防炮部件特点：部件种类特点喷管柱/雾状可调喷嘴可将水/水成膜泡沫混合液进行柱/雾状喷射柱状水喷管将水进行柱状喷射空气泡沫喷管将空气和泡沫液混合形成空气泡沫操作部件手柄手动操作方式，方便快捷手轮手动操作方式，方便精确电机电动操作方式，可实现远程控制入口部件法兰连接与底座固定连接弯管与消防水带连接消防炮部件分类示意图◣消防炮型号说明本公司消防炮按照GB19156-2003《消防炮通用技术条件》的标记进行命名，具体说明如下：P□□□□自定义：B表示手柄，L表示手轮，C表示拖车主参数：表示消防炮额定流量L/S特征：Y表示移动式，KD表示电动式，固定式略组别：S表示水炮，L表示两用炮类别：消防炮标记举例：PS32B：表示额定流量为32L/s的固定式手柄消防水炮。PS32L：表示额定流量为32L/s的固定式手轮消防水炮。PL32B：表示额定流量为32L/s的固定式手柄消防泡沫/水两用炮。PL32L：表示额定流量为32L/s的固定式手轮消防泡沫/水两用炮。PSY32B：表示额定流量为32L/s的移动式手柄消防水炮。PLY32B：表示额定流量为32L/s的移动式手柄消防泡沫/水两用炮。PSKD32：表示额定流量为32L/s的电动式消防水炮。PLKD32：表示额定流量为32L/s的电动式消防泡沫/水两用炮。PSY120C：表示额定流量为120L/s的移动式拖车消防水炮。PLY120C：表示额定流量为120L/s的移动式拖车消防泡沫/水两用炮。◣消防炮选型方法根据被保护对象确定选用消防炮类型：水炮、两用炮。根据被保护对象及有关规范计算出灭火剂（水、泡沫）所需的流量。根据流量确定消防炮的型号（参考表1，表2）。型号一旦确定，即可根据已计算的流量和炮入口处的工作压力，通过查表（见表3，表4，表5）得出所选型号消防炮的最大水平射程。根据所选消防炮的射程（保护半径）确定被保护区域所需消防炮的数量。根据现场环境、防爆要求及国家相应消防规范确定消防炮的控制方式：手动或电动。例如：需要流量为60L/s，使用的灭火剂为泡沫混合液，可选用额定流量为64L/s的PL型两用消防炮；在确定了基本型号后，再根据现场使用要求选择PL64型消防炮的具体操作形式。例如：PL64B固定式手柄消防泡沫/水两用炮、PLKD64电动式消防泡沫/水两用炮或PLY64移动式消防泡沫/水两用炮。◣订货要求客户在订购本资料所给出的消防炮时，请注明以下内容，我们将根据要求为您提供符合性能要求的产品；或您在提供消防炮的工作压力、额定流量和相关用途等信息的情况下，我们将为您选择并提供符合要求的消防炮。消防炮名称及型号选用喷管类型进口法兰规格（见表6，表7，表8，表9）消防炮材质（见表6，表7，表8，表9）例1.当需要额定流量为40L/s，额定压力为1.0MPa，材质为碳钢，配置空气泡沫喷管，且选用常规进口法兰的手柄操作的固定式消防两用炮时，合同应注明以下内容：名称：固定式手柄消防两用炮型号：PL40B喷管类型：空气泡沫喷管进口法兰：DN80材质：碳钢例2.当需要额定流量为60L/s，额定压力为1.2MPa，材质为铝合金铸造，配置柱/雾状可调喷管，且选用常规进口法兰的电动操作的电动式消防水炮时，合同应注明以下内容：名称：电动式消防水炮型号：PSKD60喷管类型：柱/雾状可调喷管进口法兰：DN100材质：铸造铝合金有防爆要求的还应注明防爆等级，根据消防炮的台数，可配置相应的消防炮控制柜。例3.当所需的消防炮各种参数与本手册中给定的相关参数不能一致时，合同中应注明相应参数、炮的型式、所配喷管类型、炮的材质及进口法兰等。当然，遇到这种情况，最好与我公司技术部门进行相关确认。如当需要额定流
