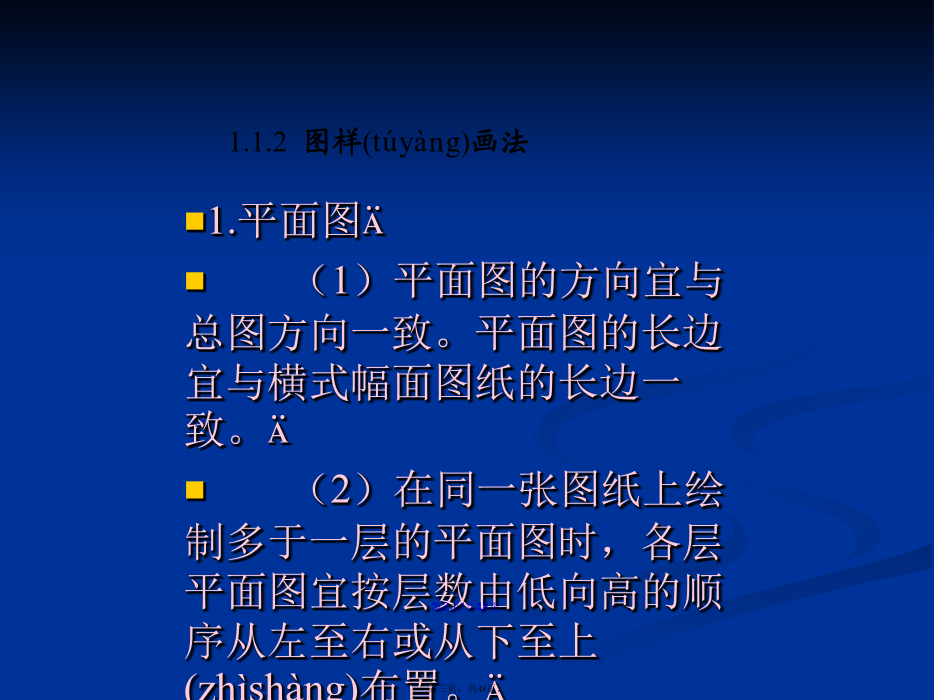

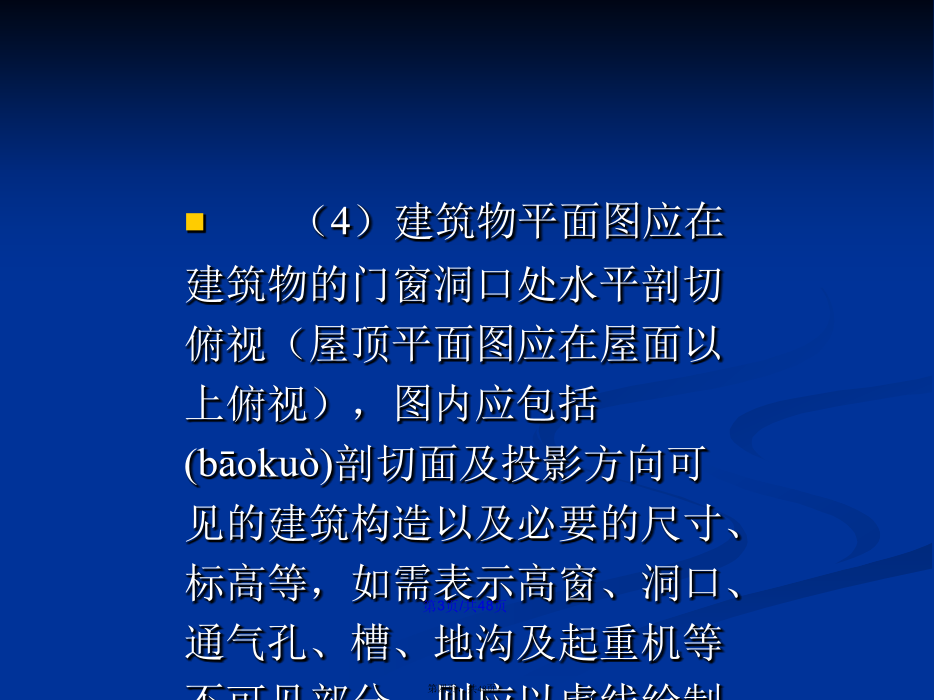

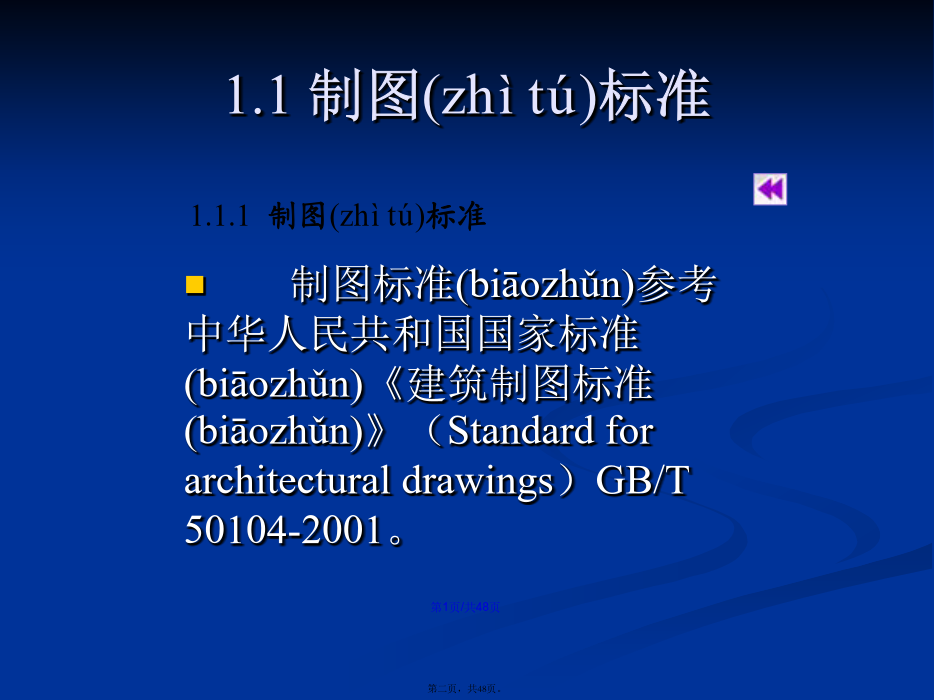

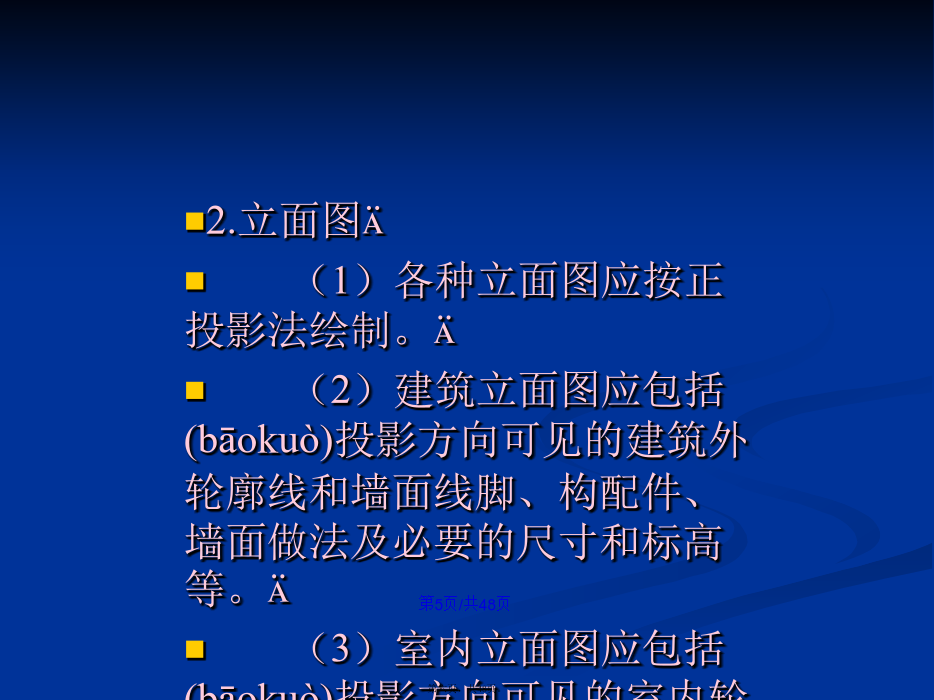

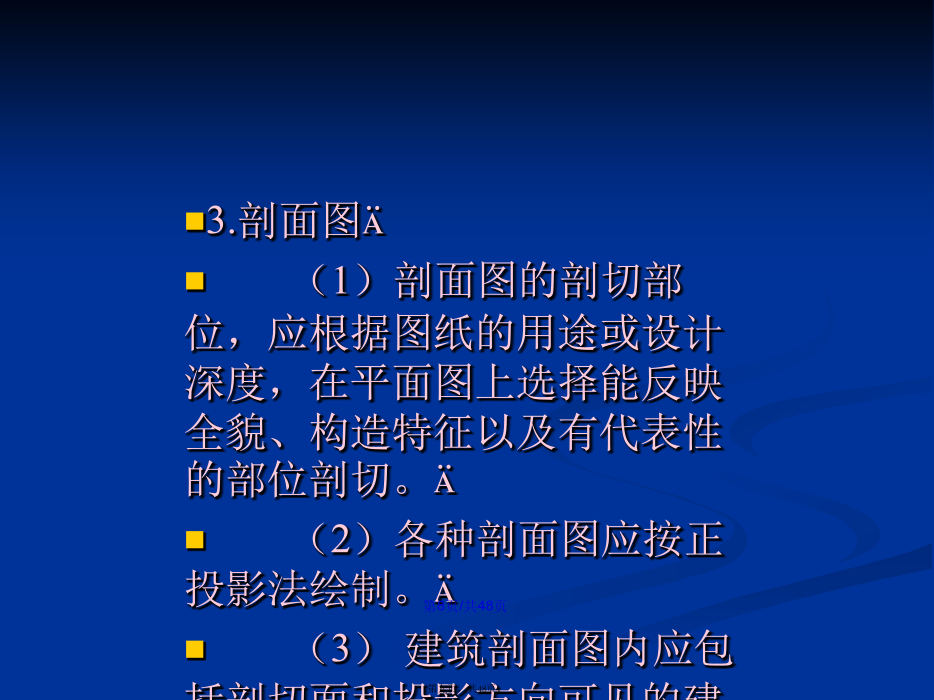

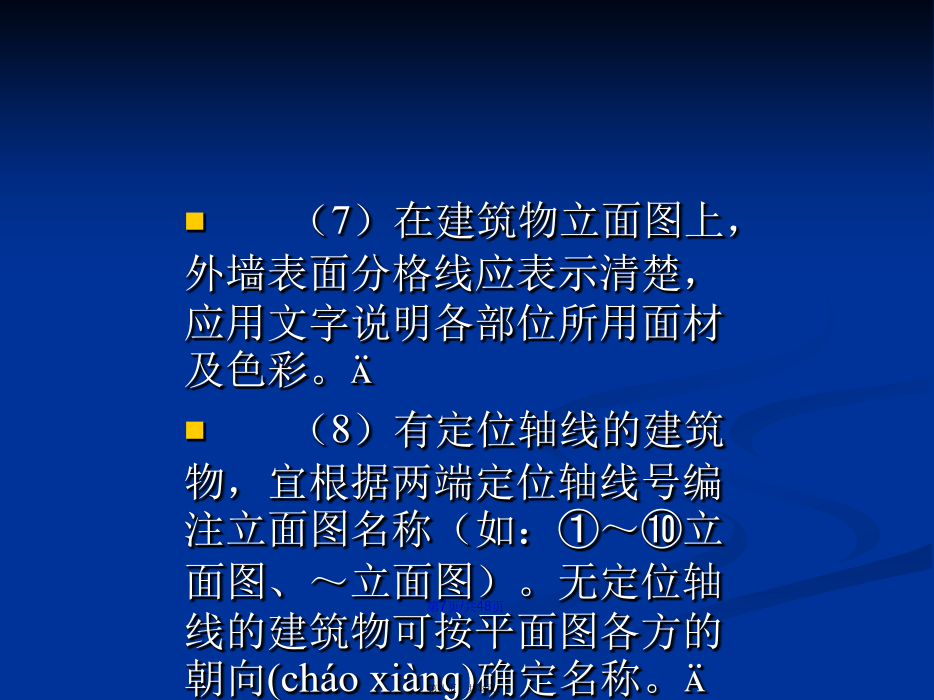

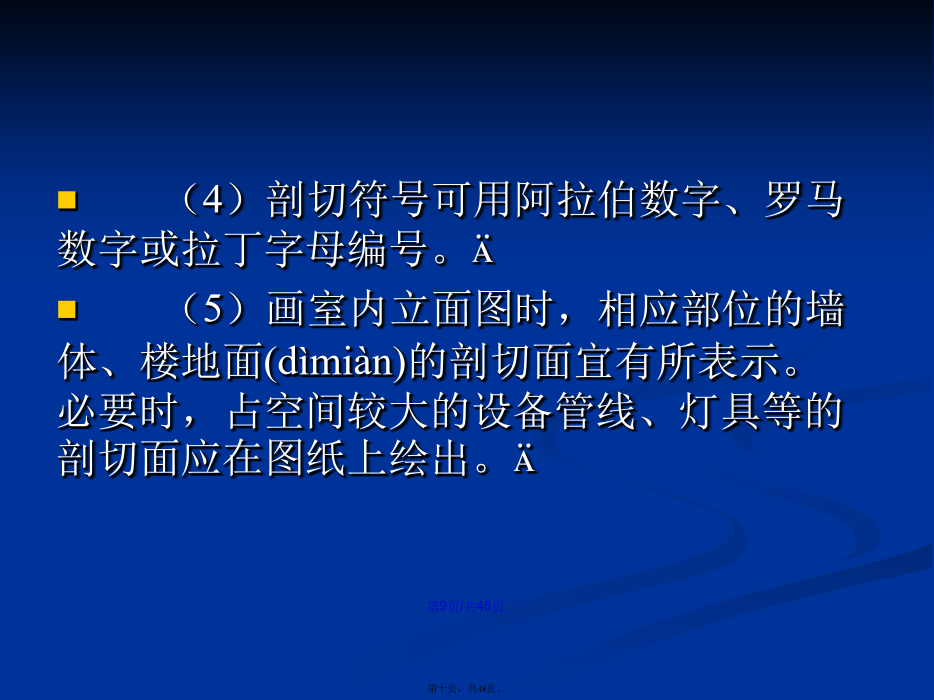

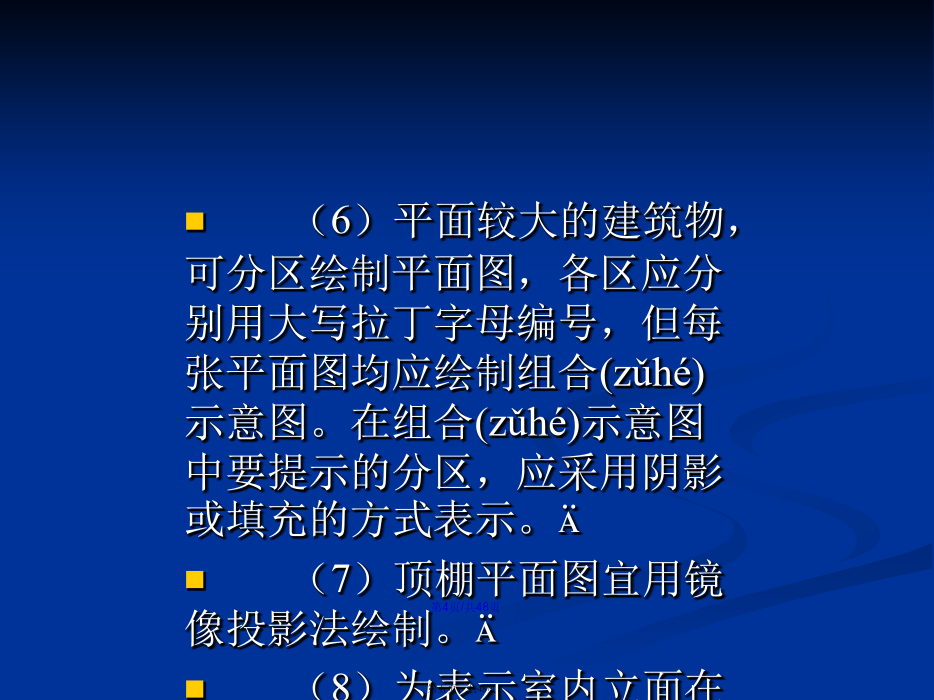

会计学1.1制图标准1.平面图(1)平面图的方向宜与总图方向一致。平面图的长边宜与横式幅面图纸的长边一致。(2)在同一张图纸上绘制多于一层的平面图时,各层平面图宜按层数由低向高的顺序从左至右或从下至上(zhìshàng)布置。(3)除顶棚平面图外,各种平面图应按正投影法绘制。(4)建筑物平面图应在建筑物的门窗洞口处水平剖切俯视(屋顶平面图应在屋面以上俯视),图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等,如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分,则应以虚线绘制。(5)建筑物平面图应注写房间的名称或编号。编号注写在直径为6mm细实线绘制的圆圈内,并在同张图纸上列出房间名称表。(6)平面较大的建筑物,可分区绘制平面图,各区应分别用大写拉丁字母编号,但每张平面图均应绘制组合示意图。在组合示意图中要提示的分区,应采用阴影或填充的方式表示。(7)顶棚平面图宜用镜像投影法绘制。(8)为表示室内立面在平面图上的位置,应在平面图上用内视符号注明视点位置、方向及立面编号,如图1.1所示。2.立面图(1)各种立面图应按正投影法绘制。(2)建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。(3)室内立面图应包括投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙面做法、固定家具、灯具、必要的尺寸和标高及需要表达的非固定家具、灯具、装饰物件等。(4)平面(píngmiàn)形状曲折的建筑物,可绘制展开立面图、展开室内立面图。圆形或多边形平面(píngmiàn)的建筑物,可分段展开绘制立面图、室内立面图,但均应在图名后加注“展开”二字。(5)较简单的对称式建筑物或对称的构配件等,在不影响构造处理和施工的情况下,立面图可绘制一半,并在对称轴线处画对称符号。(6)在建筑物立面图上,相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示,绘出其完整图形,其余部分只画轮廓线。(7)在建筑物立面图上,外墙表面分格线应表示清楚,应用文字说明各部位所用面材及色彩。(8)有定位轴线的建筑物,宜根据两端定位轴线号编注立面图名称(如:①~⑩立面图、~立面图)。无定位轴线的建筑物可按平面图各方的朝向(cháoxiànɡ)确定名称。(9)建筑物室内立面图的名称,应根据平面图中内视符号的编号或字母确定(如:①立面图、立面图)。3.剖面图(1)剖面图的剖切部位,应根据图纸的用途或设计深度,在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切。(2)各种剖面图应按正投影法绘制。(3)建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。(4)剖切符号可用阿拉伯数字、罗马数字或拉丁字母编号。(5)画室内立面图时,相应部位的墙体、楼地面的剖切面宜有所表示。必要时,占空间较大的设备管线、灯具等的剖切面应在图纸上绘出。图1.1内视符号及其应用1.2装饰(zhuāngshì)施工图识图方法与步骤(2)建筑装饰施工图所要表现的内容多,它不仅要标明建筑的基本结构(是装饰设计的依据),还要标明装饰的形式、结构与构造。(3)建筑装饰施工图图例部分无统一标准,多是在流行中互相沿用,各地多少有点大同小异,有的还不具有普遍意义,不能让人一看就懂,需加文字说明。(4)标准定型化设计少,可采用的标准图不多,致使基本图中大部分局部和装饰配件都需要专画详图来表明其构造。(5)建筑装饰施工图由于所用比例较大,有的是建筑物某一装饰部位或某一装饰空间的局部图示,笔力比较集中,有些细部描绘比建筑施工图更细腻。建筑装饰工程图由效果图、建筑装饰施工图和室内设备施工图组成。建筑装饰施工图也分基本图和详图两部分。基本图包括装饰平面图、装饰立面图、装饰剖面图,详图包括装饰构配件详图和装饰节点详图。装饰平面图包括装饰平面布置图和顶棚(dǐngpéng)平面图。装饰平面图是假想用一个水平的剖切平面,在窗台上方位置将经过内外装饰的房屋整个剖开,移去上面部分向下所作的水平投影图。它的作用主要是用来表明建筑室内外种种装饰布置的平面形状、位置、大小和所用材料,表明这些布置与建筑主体结构之间以及这些布置相互之间的关系等。顶棚平面图有两种形成方法:一是假想房屋水平剖开后,移去下面部分向上作直接正投影而成;二是采用影像投影法,将地面视为镜面,对镜中顶棚的形象作正投影而成。顶棚平面图一般都采用镜像投影法绘制。顶棚平面图的作用主要是用来(yònɡlái)表明顶棚
