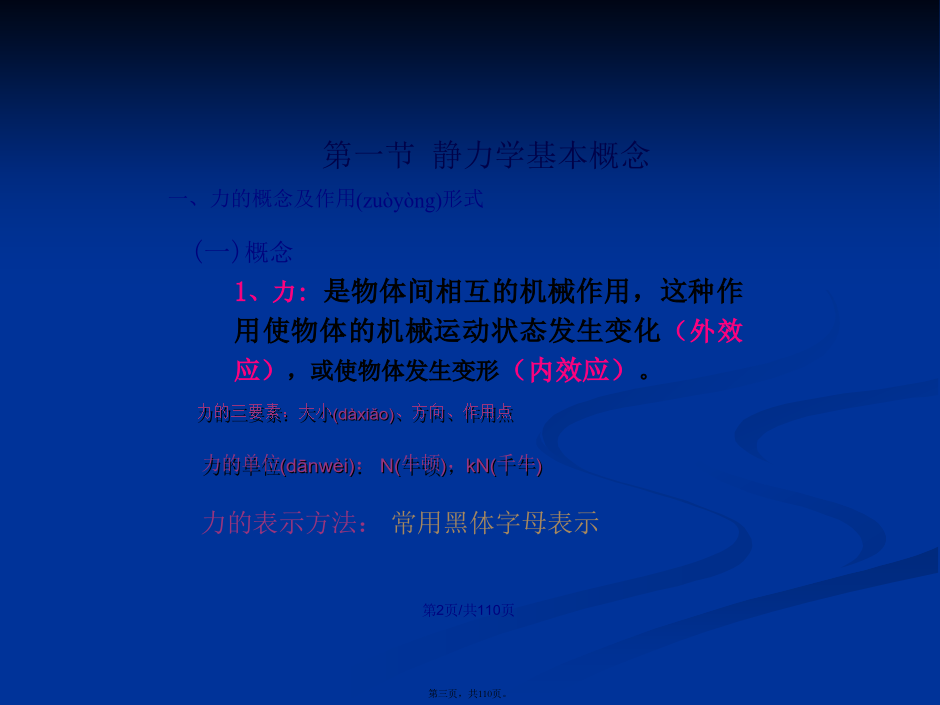

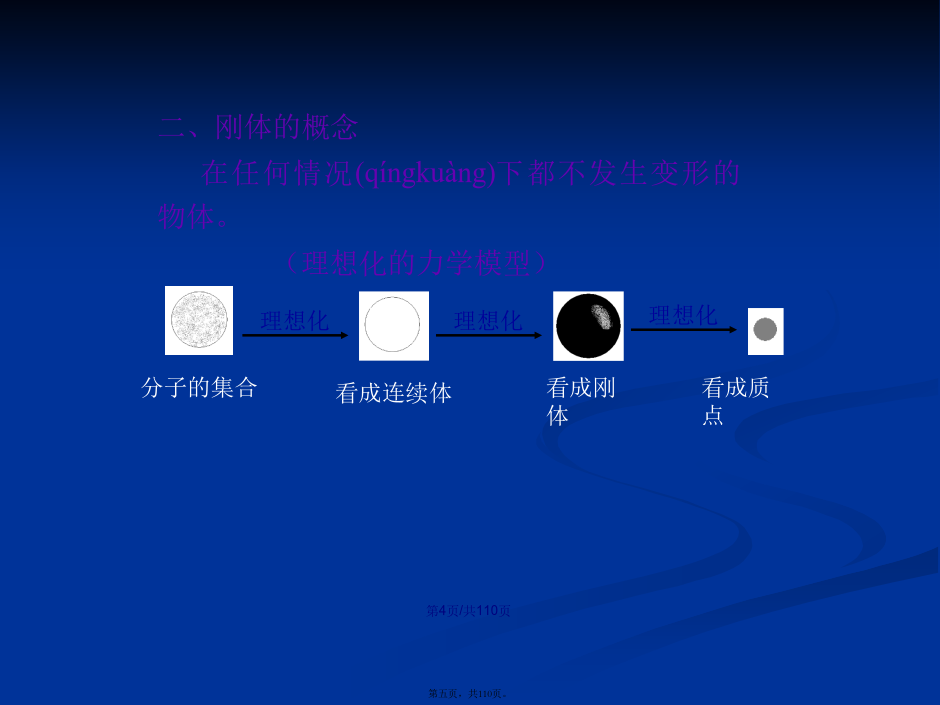

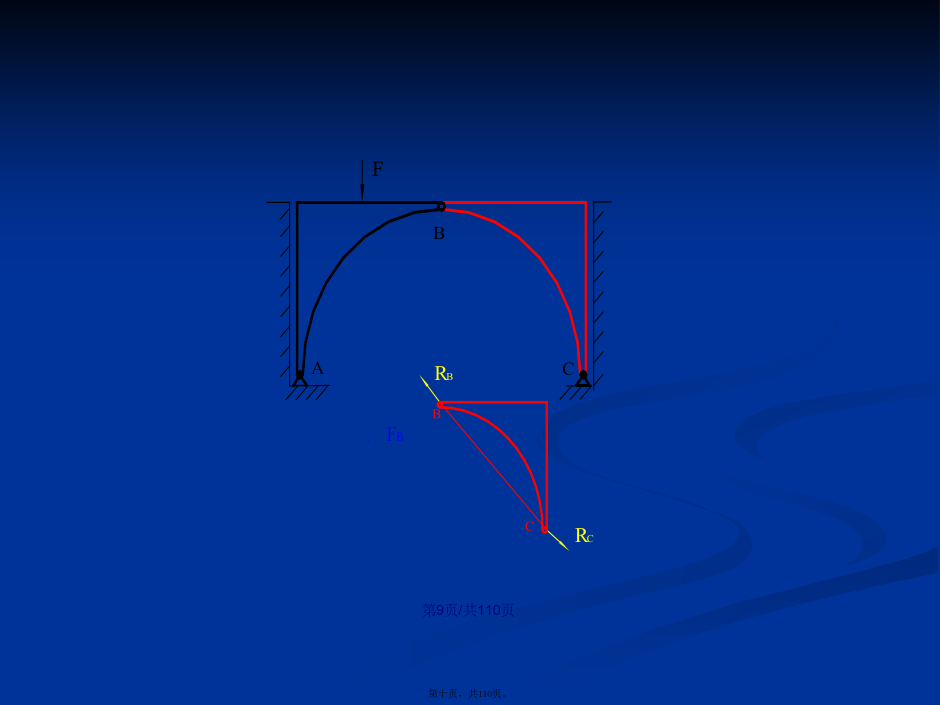

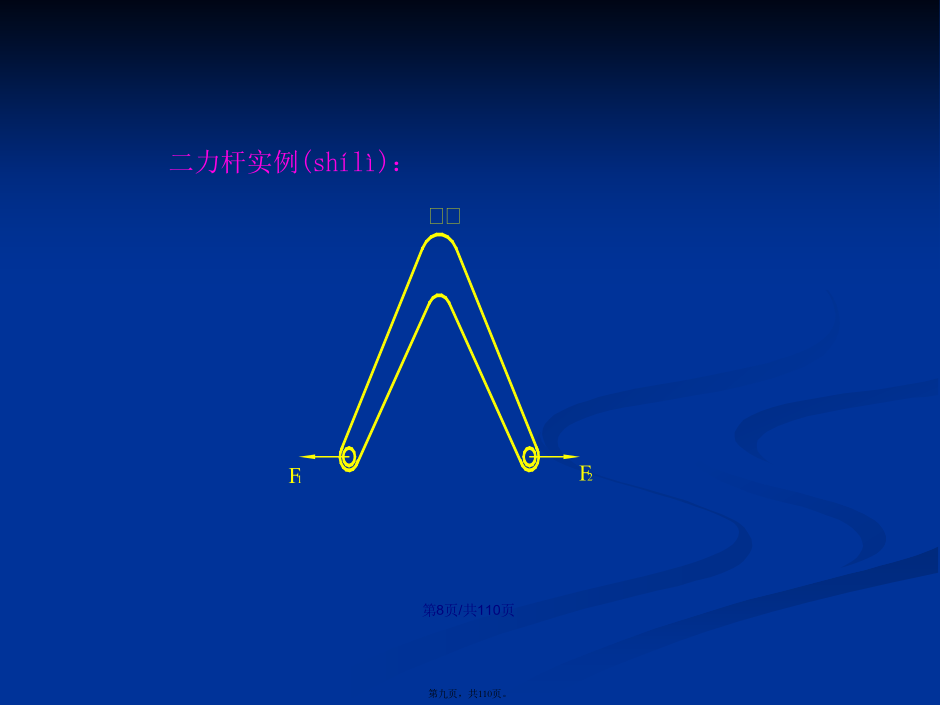

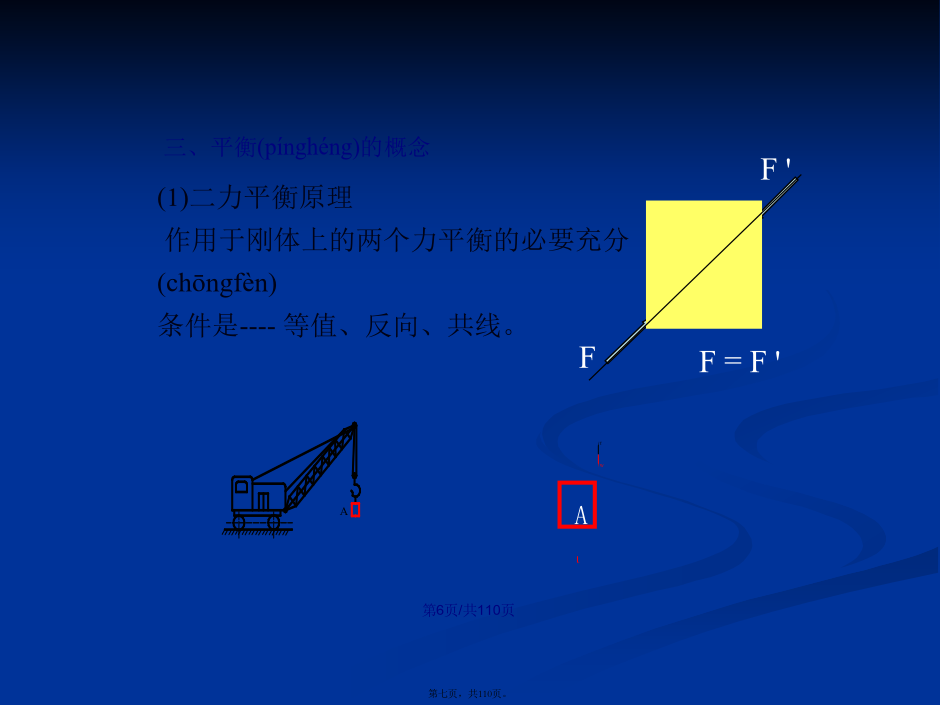

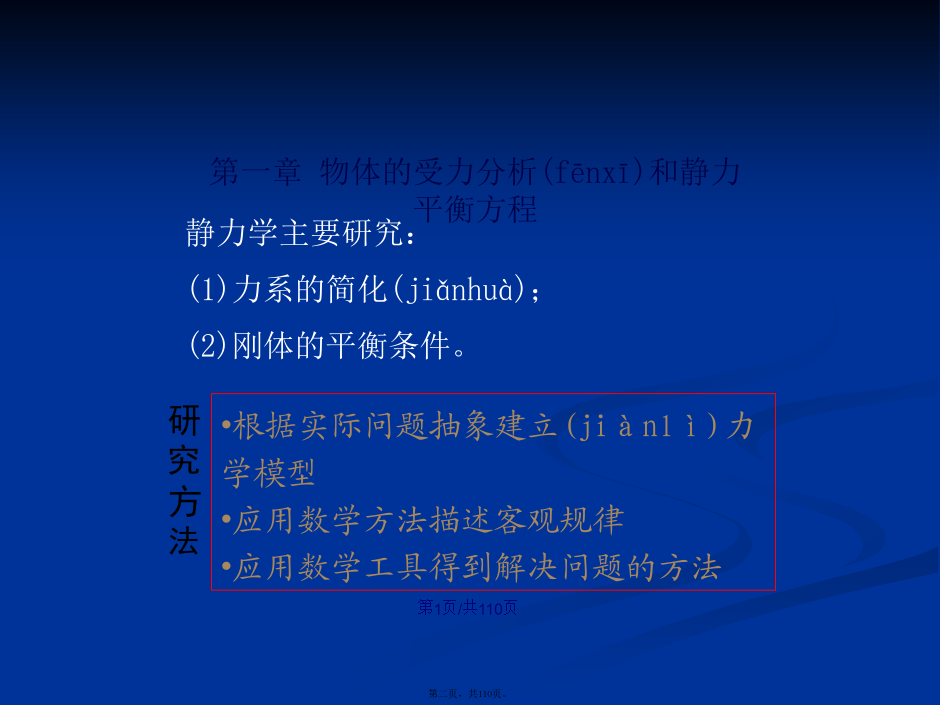

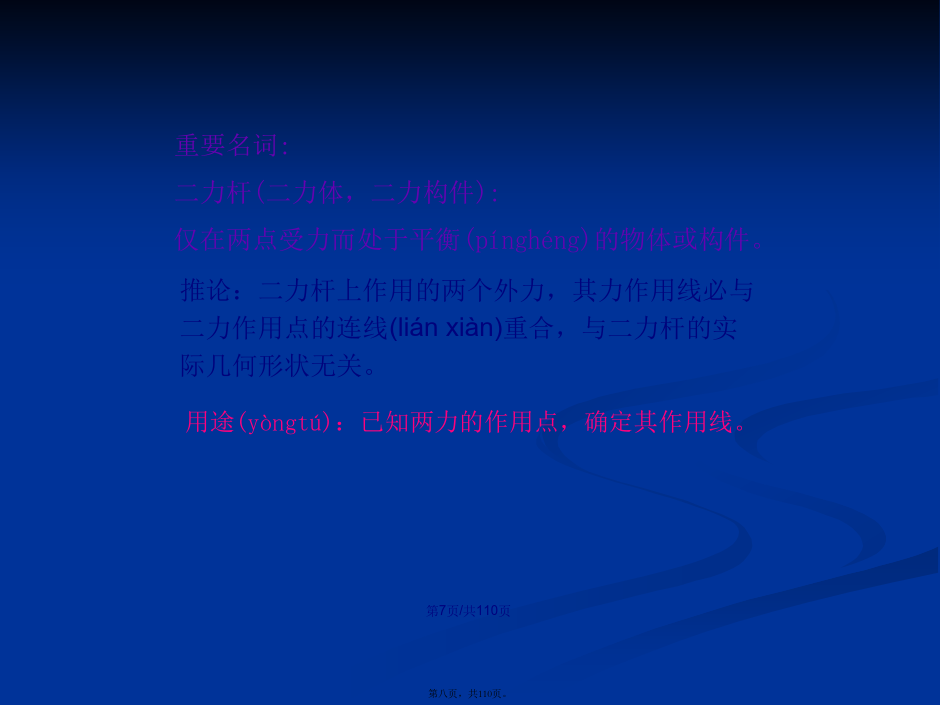

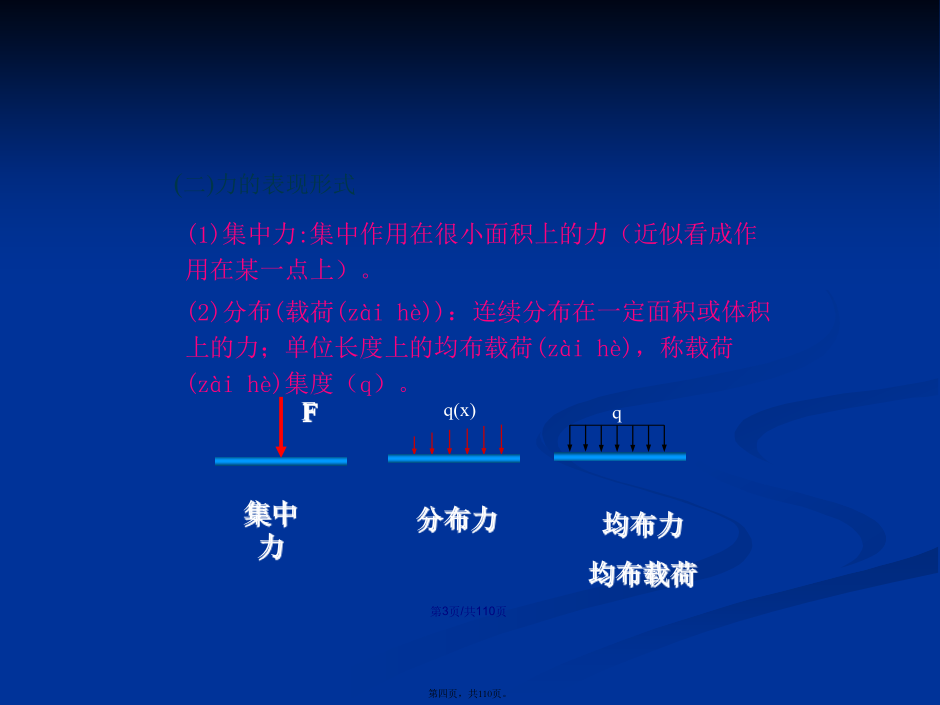

会计学第一章物体的受力分析和静力平衡方程第一节静力学基本概念(二)力的表现形式二、刚体的概念在任何情况(qíngkuàng)下都不发生变形的物体。（理想化的力学模型）F'推论：二力杆上作用的两个外力，其力作用线必与二力作用点的连线(liánxiàn)重合，与二力杆的实际几何形状无关。二力杆实例：/(2)力的平行四边公理作用于同一点的两个力可以合成(héchéng)为一个合力，合力的大小和方向是以这两个力为邻边的平行四边形的对角线矢量，其作用点不变。也即：合力等于两分力的矢量和。推论：三力平衡汇交定理：如果一物体受三个力作用(zuòyòng)而处于平衡时，若其中两个力的作用(zuòyòng)线相交于一点，则第三个力的作用(zuòyòng)线必交于同一点。(3)加减平衡力系原理在作用于刚体的任何一个力系上，加上或减去任一平衡力系，并不改变原力系对刚体的作用效果。推论:力的可传性原理:作用于刚体上的力，可以沿其作用线滑移，而不改变对刚体的作用效果。四、作用与反作用力定律任何两物体间的相互作用力总是成对出现，并且等值、反向、共线，分别同时作用在两个物体上。应用：研究由几个物体构成的系统的受力时常用。注意：作用力和反作用力同平衡力的区别。(一)基本概念（二）常见的约束类型及其反力//约束反力作用在接触点处，方向沿公法线，指向(zhǐxiànɡ)受力物体，是向点而来的力。光滑(guānghuá)面约束实例：光滑(guānghuá)面约束实例：3.圆柱(yuánzhù)铰链约束(1)固定铰链(jiǎoliàn)约束(固定铰支座)特点：约束反力的指向随杆件，受力情况不同而相应地变化。约束反力的作用线通过铰链中心，但其方向(fāngxiàng)待定，通常用水平和铅垂两个方向(fāngxiàng)的分力表示。固定铰支座的几种(jǐzhǒnɡ)表示:/固定铰链约束实例：/(2)活动铰链约束（可动铰支座、辊轴支座）/3.固定端约束P9NAX/1.概念(gàiniàn)例1：分别画出圆及杆AB的受力图。例2：曲柄冲压机的受力分析例3：悬臂吊车的受力分析思考题如下各图所示，各物体处于平衡，试判断各图中所画受力图是否正确？原因何在？//确定反力的方向(fāngxiàng)时，可借助于以下各点：第四节力的投影(tóuyǐng)合力投影(tóuyǐng)定理二、力在坐标轴上的投影(tóuyǐng)若已知力F的大小及其与x轴所夹的锐角α，则力F在坐标轴上的投影(tóuyǐng)Fx和Fy可按下式计算：Fx=±FcosαFy=±Fsinα力在坐标轴上的投影(tóuyǐng)有两种特殊情况：(1)当力与坐标轴垂直时，力在该轴上的投影(tóuyǐng)等于零。(2)当力与坐标轴平行时，力在该轴上的投影(tóuyǐng)的绝对值等于力的大小。如果已知力F在直角坐标轴上的投影Fx和Fy，则力F的大小和方向可由下式确定力F的指向和投影Fx和Fy的正负号判定:如果把力F沿x、y轴分解为两个分力F1、F2，投影的绝对值等于分力的大小，投影的正负号指明了分力是沿该轴的正向还是负向。（力的投影是代数量）。力的投影与分力关系:合力投影(tóuyǐng)定理：力系的合力在某轴上的投影(tóuyǐng)等于力系中各力在同轴上投影(tóuyǐng)的代数和。即一、力矩力矩的正负(zhènɡfù)规定：力矩在平面上逆时针转动为正，顺时针转动为负。2.力矩的性质：(1)当力的作用线通过矩心时，此时力臂的值为零，力矩值为零；(2)力沿其作用线滑移时，不会改变力矩的值，因为此时力、力臂的大小及力矩转向未发生改变；(3)等值、反向、共线的两个力对任一点之矩总是大小相等、方向相反(xiāngfǎn)，因此两者的代数和为零；(4)矩心的位置可以任意选定，矩心不同，所求的力矩大小和转向就可能不同。二、力偶与力偶矩工程(gōngchéng)实例1）力偶矩的大小；2）力偶的转向(zhuǎnxiàng)；3）力偶作用面。(2)力偶的性质因此，以后可用力偶的转向箭头来代替力偶。一、力的平移定理：作用(zuòyòng)于刚体上某一点A的力可以平移到刚体上的任一点，但必须同时附加一个力偶，其力偶矩等于原力F对新作用(zuòyòng)点B的矩.思考：1.附加力偶作用(zuòyòng)面在哪儿？2.同一平面内的一个力和
