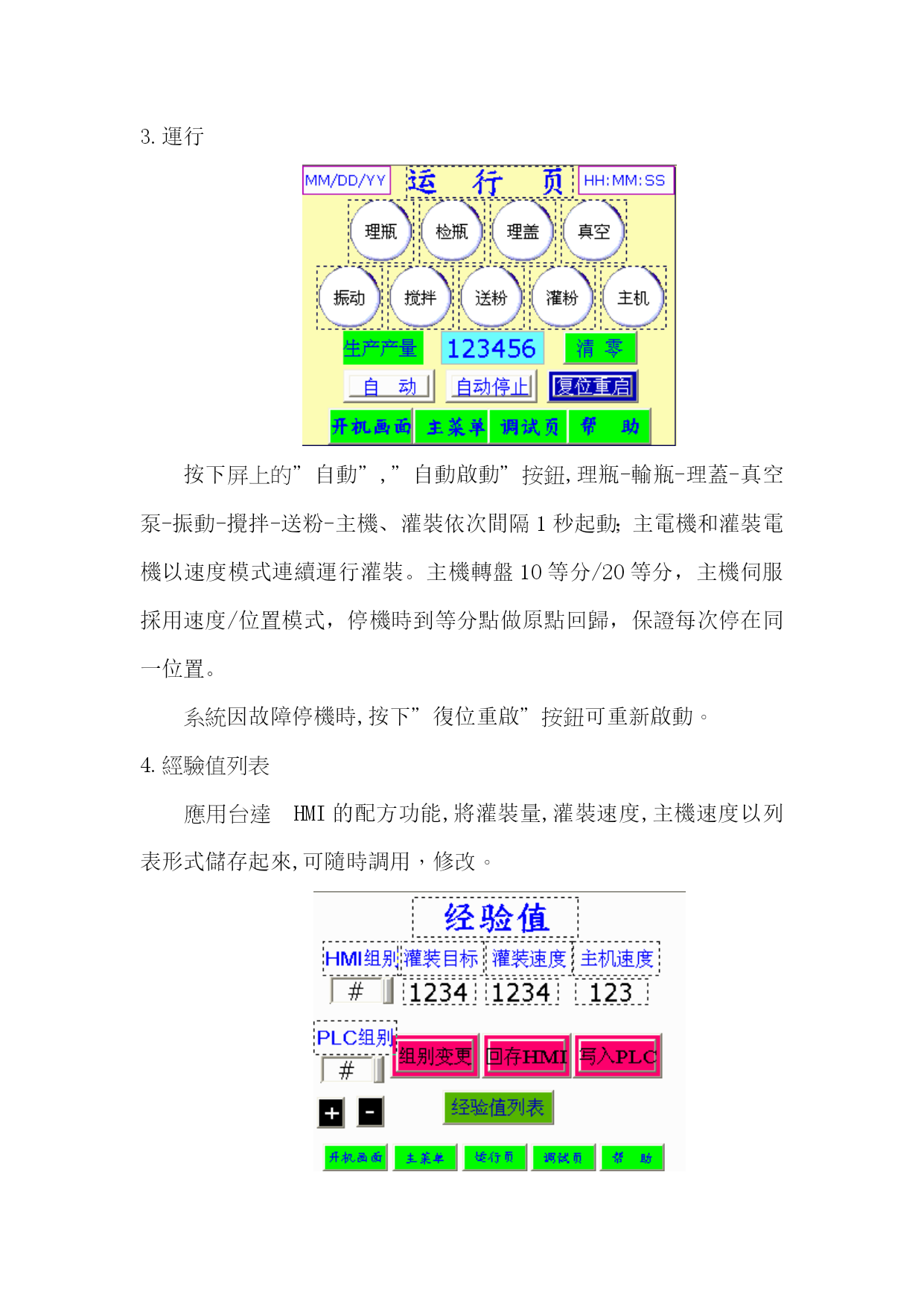

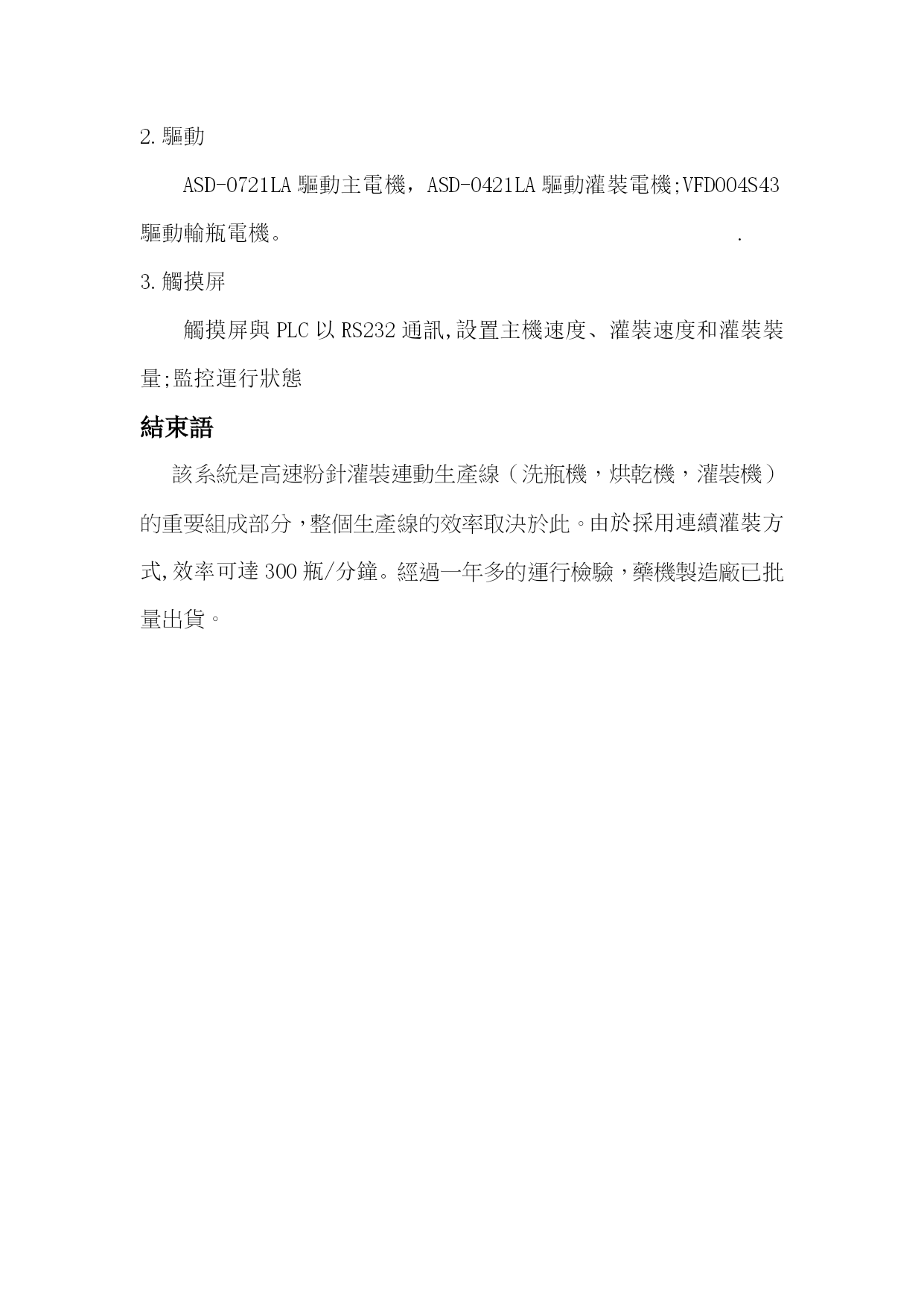

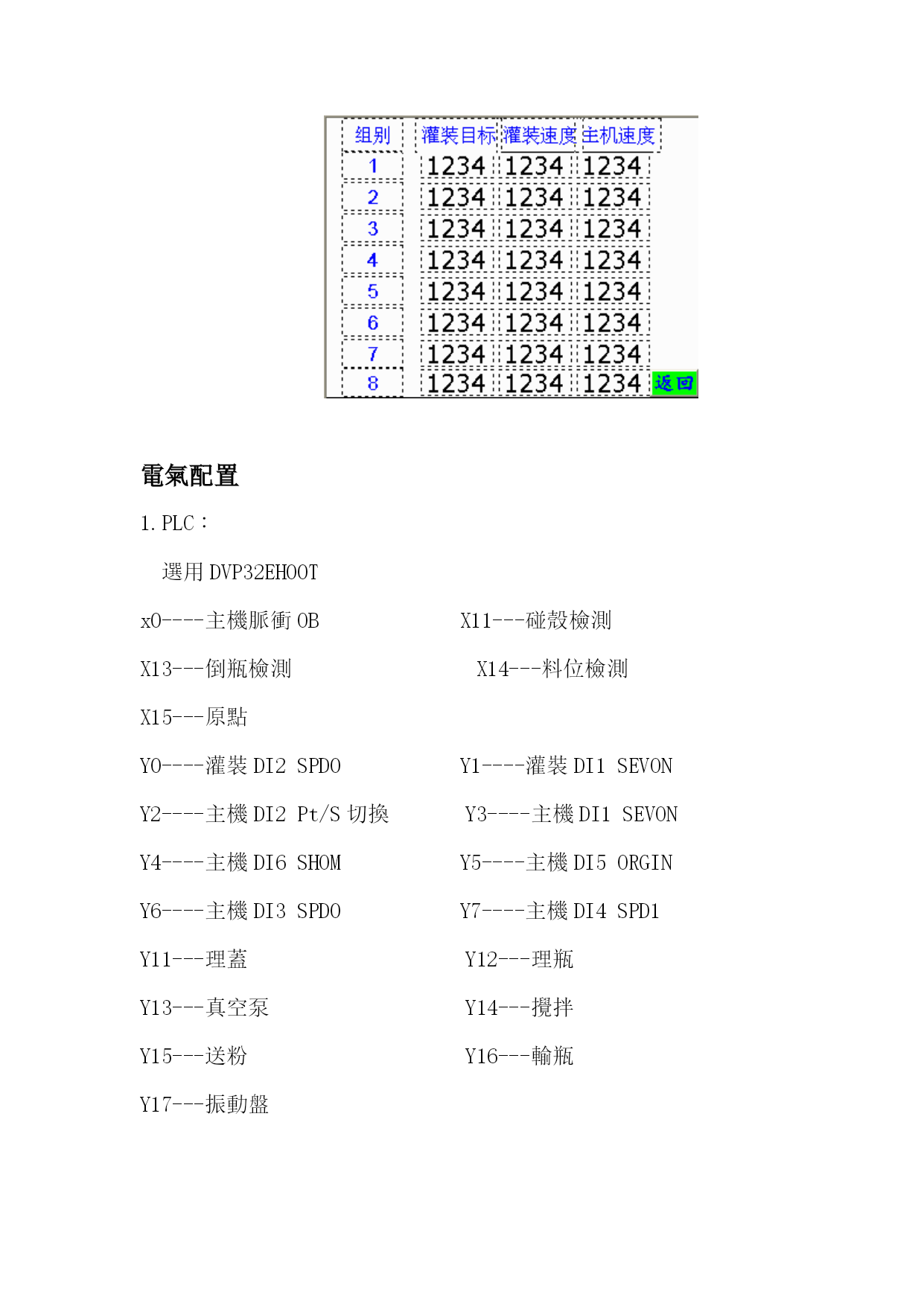

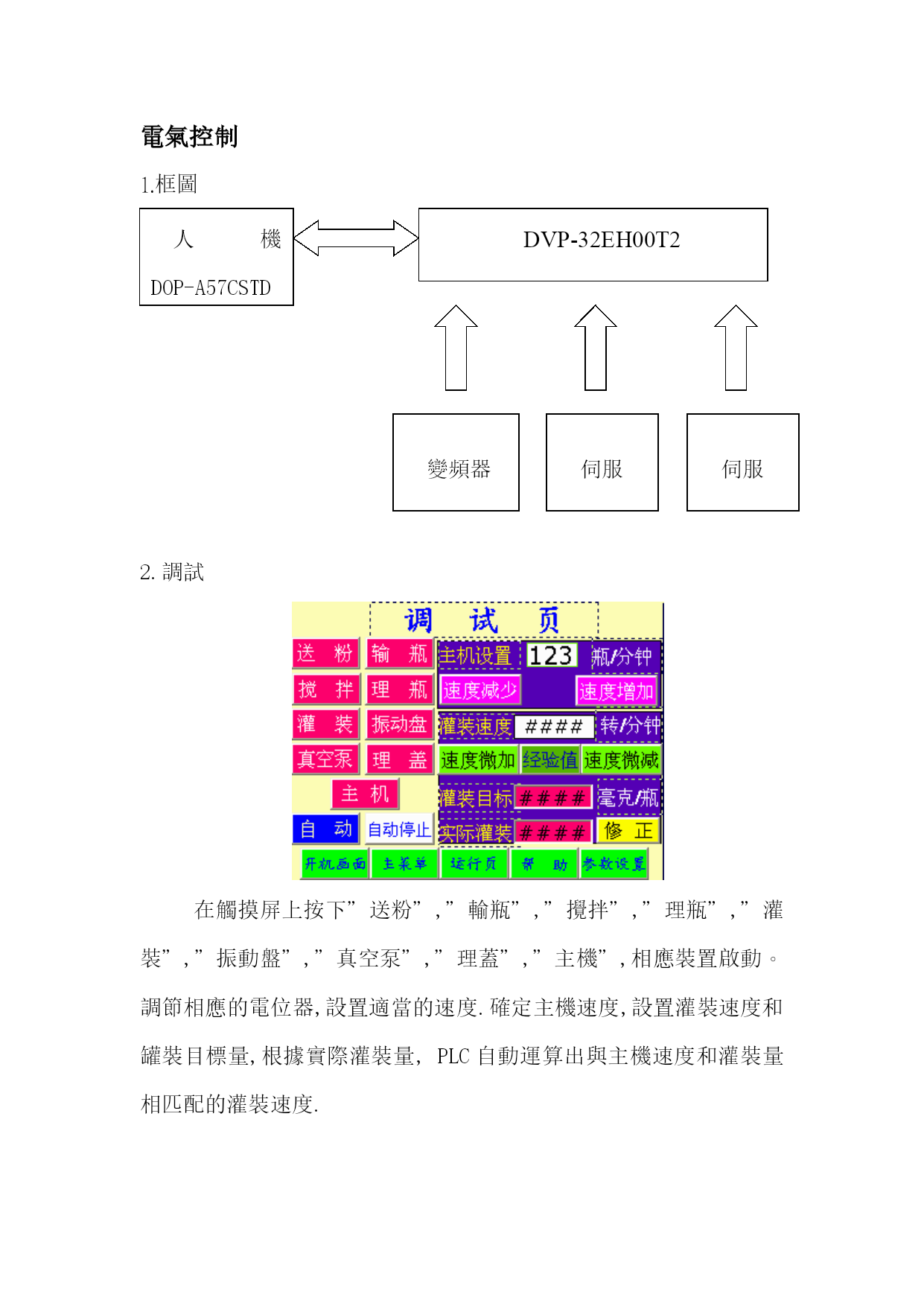

台達機電產品在單頭螺桿分裝機的應用中達電通股份有限公司武漢分公司韓秋紅摘要：闡述單頭螺桿分裝機原理、台達機電產品在單頭螺桿分裝機的應用關鍵字：人機介面、PLC、伺服、變頻器、單頭螺桿分裝機前言隨著科技的進步,國內外製藥廠應用自動化設備提高生產效率,改善工作環境的衛生状况,提高產品質量。某制藥機械廠整合台達機電產品,開發了單頭螺桿分裝機。該機灌裝和走瓶均採用伺服電機,具有灌裝速度高和操作簡便的特點。單頭螺桿分裝機的構成1.机械系統理瓶部分:整理藥瓶輸瓶部分:應用變頻調速,驅動藥瓶沿軌道運動加蓋部分:整理瓶蓋,真空泵加蓋灌裝部份:將藥粉送入料斗,攪拌均勻,伺服電機驅動螺幹灌裝主機部分:螺桿送出的粉剂落到振動盤上,經振動裝瓶送出2.電氣控制系統電元採用單相380V/50Hz供電。電器系統由以下部分組成:可編程控制器（DVP-32EH00T2）、變頻器（VFD-004S43A）、伺服（ASD-A0421LA、ASD-A0721LA）、人機（DOP-A57CSTD）、光電光纖等。電氣控制1.框圖人機DOP-A57CSTDDVP-32EH00T2伺服伺服變頻器2.調試在觸摸屏上按下”送粉”,”輸瓶”,”攪拌”,”理瓶”,”灌裝”,”振動盤”,”真空泵”,”理蓋”,”主機”,相應裝置啟動。調節相應的電位器,設置適當的速度.確定主機速度,設置灌裝速度和罐裝目標量,根據實際灌裝量,PLC自動運算出與主機速度和灌裝量相匹配的灌裝速度.3.運行按下屏上的＂自動＂,＂自動啟動＂按鈕,理瓶-輸瓶-理蓋-真空泵-振動-攪拌-送粉-主機、灌裝依次間隔1秒起動；主電機和灌裝電機以速度模式連續運行灌裝。主機轉盤10等分/20等分，主機伺服採用速度/位置模式，停機時到等分點做原點回歸，保證每次停在同一位置。系統因故障停機時,按下＂復位重啟＂按鈕可重新啟動。4.經驗值列表應用台達HMI的配方功能,將灌裝量,灌裝速度,主機速度以列表形式儲存起來,可隨時調用，修改。電氣配置1.PLC：選用DVP32EH00Tx0----主機脈衝OBX11---碰殼檢測X13---倒瓶檢測X14---料位檢測X15---原點Y0----灌裝DI2SPD0Y1----灌裝DI1SEVONY2----主機DI2Pt/S切換Y3----主機DI1SEVONY4----主機DI6SHOMY5----主機DI5ORGINY6----主機DI3SPD0Y7----主機DI4SPD1Y11---理蓋Y12---理瓶Y13---真空泵Y14---攪拌Y15---送粉Y16---輸瓶Y17---振動盤2.驅動ASD-0721LA驅動主電機，ASD-0421LA驅動灌裝電機;VFD004S43驅動輸瓶電機。.3.觸摸屏觸摸屏與PLC以RS232通訊,設置主機速度、灌裝速度和灌裝裝量;監控運行狀態結束語該系統是高速粉針灌裝連動生產線（洗瓶機，烘乾機，灌裝機）的重要組成部分，整個生產線的效率取決於此。由於採用連續灌裝方式,效率可達300瓶/分鐘。經過一年多的運行檢驗，藥機製造廠已批量出貨。
