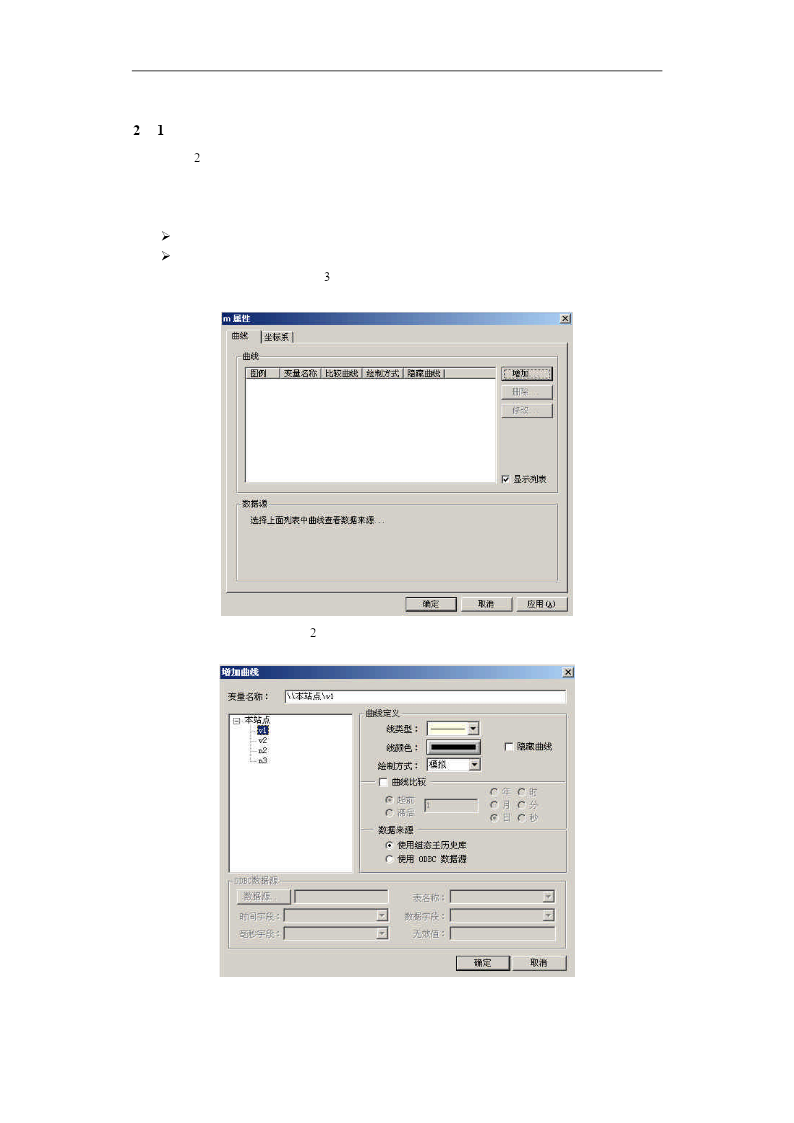

历史曲线控件使用方法KVHTrend控件使用方法KVHTrend曲线控件是组态王以ActiveX控件形式提供的绘制历史曲线和ODBC数据库曲线的功能性工具。通过该控件，不但可以实现历史曲线的绘制，还可以实现ODBC数据库中数据记录的曲线绘制，而且在运行状态下，可以实现在线动态增加/删除曲线、曲线图表的无级缩放、曲线的动态比较、.曲线的打印等。该曲线控件最多可以绘制16条曲线。1、创建历史曲线控件：在组态王开发系统中新建画面，在工具箱中单击“插入通用控件”或选择菜单“编辑”下的“插入通用控件”命令，弹出“插入控件”对话框，在列表中选择“历史趋势曲线”，单击“确定”按钮，对话框自动消失，鼠标箭头变为小“十”字型，在画面上选择控件的左上角，按下鼠标左键并拖动，画面上显示出一个虚线的矩形框，该矩形框为创建后的曲线的外框。当达到所需大小时，松开鼠标左键，则历史曲线控件创建成功，画面上显示出该曲线，如图1所示。图1历史曲线控件2、设置控件固有属性：控件创建完成后，在控件上单击右键，在弹出的快捷菜单中选择“控件属性”命令，弹出历史曲线控件的固有属性对话框，如图2所示。北京亚控科技发展有限公司历史曲线控件使用方法控件固有属性含有两个属性页：曲线、坐标系。下面详细介绍每个属性页中的含义。2、1曲线属性页如图2所示，曲线属性页中下半部分为定义在绘制曲线时，历史数据的来源，可以选择组态王的历史数据库或其它数据库为数据源。曲线属性页中上半部分“曲线”是定义曲线图表初始状态的曲线变量、绘制曲线的方式、是否进行曲线比较等：Ø列表框：显示已经添加的变量的名称及绘制方式定义等。Ø“增加”按钮：增加变量到曲线图表，并定义曲线绘制方式。单击该按钮，弹出如图3所示的对话框。图2历史曲线控件固有属性北京亚控科技发展有限公司历史曲线控件使用方法图3增加曲线l变量名称：在“变量名称”文本框中输入要添加的变量的名称，或在左侧的列表框中选择，该列表框中列出了本工程中所有定义了历史记录属性的变量，单击鼠标选择，则选中的变量名称自动添加到“变量名称”文本框中。l曲线定义：线类型：单击“线类型”后的下拉列表框，选择当前选择的变量绘制曲线时的线的类型。线颜色：单击“线颜色”后的按钮，在弹出的调色板中选择绘制的曲线的颜色。绘制方式：曲线的绘制方式有四种：模拟、阶梯、逻辑、棒图，可以任选一种。隐藏曲线：是否在绘制曲线时初始设置隐藏当前绘制的曲线。l曲线比较：通过设置曲线比较时间差，使曲线绘制位置有一个时间轴上的平移，这样通过关联的变量名相同，但一个是显示与时间轴相同的时间的数据，另一个作比较的曲线显示与时间轴的时间差为某个值的数据（如一天前），从而达到用两条曲线来实现了曲线比较的目的。l数据来源：选择曲线使用的数据来源，可同时支持组态王历史库和ODBC数据源。若选择ODBC数据源，必须先配置数据源.具体配置方法如下：1、启动控制面板中的数据源ODBC。单击“系统DSN”项。单击“增加”，弹出“创建新数据源”对话框。2、选择所需数据源的驱动如“MicrosoftAccressDriver(*.mdb)”，单击“完成”按钮。弹出“ODBCMicrosoftAccress安装”对话框。3、在“数据源名”中定义一个数据源名称，数据库“选择”中选择曲线数据所在的数据库，此数据库的表至少有三个字段：时间字段、数据字段、毫秒字段。单击“确定”，新创建的数据源就添加到“系统DSN”列表中。数据源：选择曲线使用的数据库，在弹出的“SelectDataSource”中选择上面定义的数据源。表名称：选择曲线使用的数据来自所选数据库的某一个表时间字段：选择曲线数据对应的时间记录，日期/时间类型数据字段：选择曲线对应的数据值，长整型或浮点型毫秒字段：选择曲线数据对应的毫秒记录，数字类型无效值：每一条曲线都和表中一个表示其值的字段关联，这个字段的值在某一时点可能是无效的，但表的结构决定了这个字段在一条记录中的值不能为空白，所以就有了无效值的定义。比如：1）当表中数值字段的值为NULL时表示该点数据无效，那么配置无效值时就可以空。2）当表中数值字段的值为0时表示该点数据无效，那么配置无效值时就可以写0。3）当表中数值字段的值为“abcd”时表示该点数据无效，那么北京亚控科技发展有限公司历史曲线控件使用方法配置无效值时就可以写“abcd”。选择完变量并配置完成后，单击“确定”，则曲线名称添加到“曲线列表”中。如图4所示：图4增加变量到曲线列表如上所述，可以增加多个变量到曲线列表中。Ø“删除”
