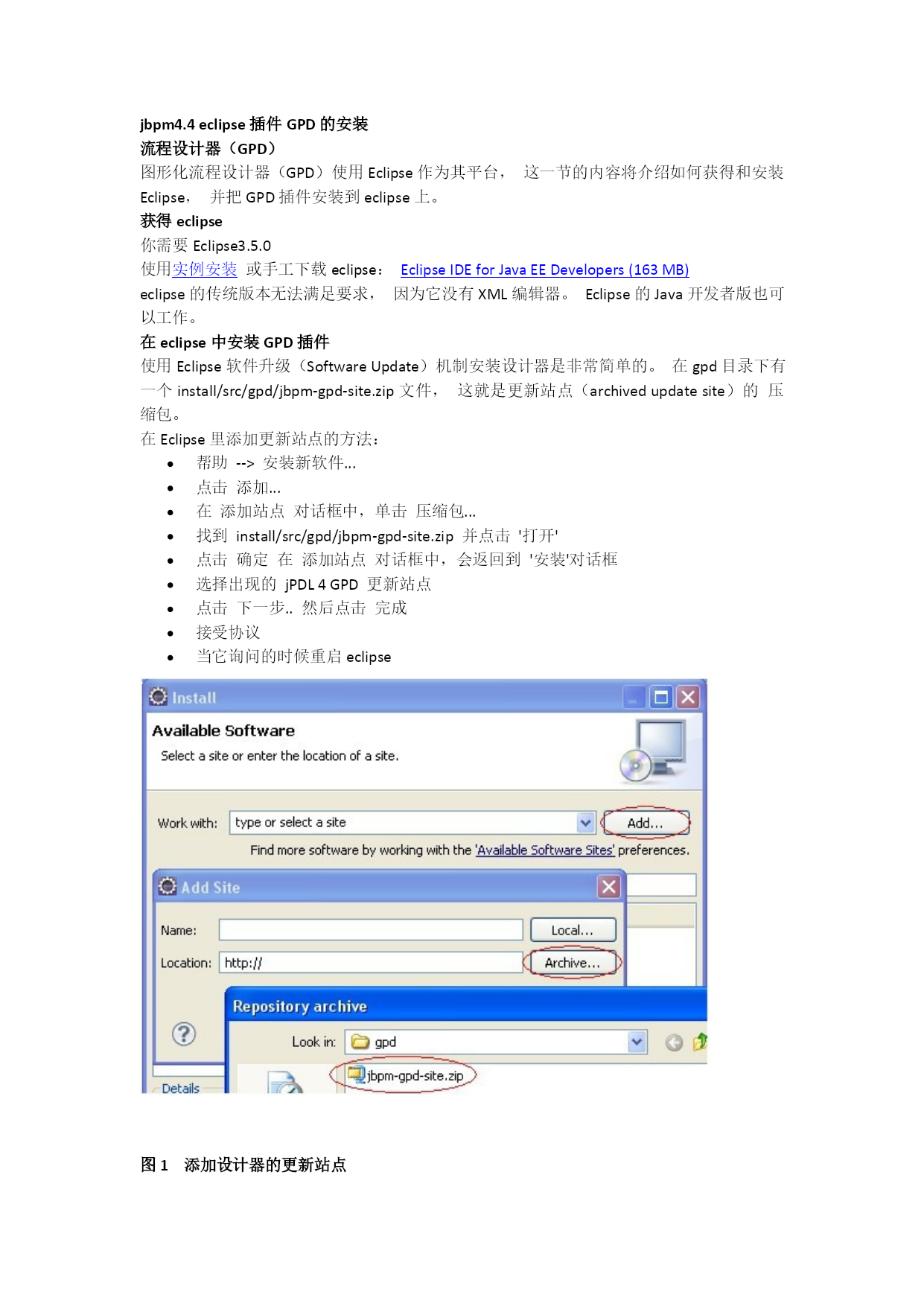

jbpm4.4eclipse插件GPD的安装流程设计器（GPD）图形化流程设计器（GPD）使用Eclipse作为其平台，这一节的内容将介绍如何获得和安装Eclipse，并把GPD插件安装到eclipse上。获得eclipse你需要Eclipse3.5.0使用HYPERLINK"http://getspring.blog.163.com/blog/installation.html"\l"gettingstartedquickly"\o"2.3.快速上手"实例安装或手工下载eclipse：HYPERLINK"http://www.eclipse.org/downloads/download.php?file=/technology/epp/downloads/release/galileo"\t"_top"EclipseIDEforJavaEEDevelopers(163MB)eclipse的传统版本无法满足要求，因为它没有XML编辑器。Eclipse的Java开发者版也可以工作。在eclipse中安装GPD插件使用Eclipse软件升级（SoftwareUpdate）机制安装设计器是非常简单的。在gpd目录下有一个install/src/gpd/jbpm-gpd-site.zip文件，这就是更新站点（archivedupdatesite）的压缩包。在Eclipse里添加更新站点的方法：帮助-->安装新软件...点击添加...在添加站点对话框中，单击压缩包...找到install/src/gpd/jbpm-gpd-site.zip并点击'打开'点击确定在添加站点对话框中，会返回到'安装'对话框选择出现的jPDL4GPD更新站点点击下一步..然后点击完成接受协议当它询问的时候重启eclipse图1添加设计器的更新站点配置jBPM运行时点击Window-->Preferences选择JBossjBPM-->jBPM4-->RuntimeLocations点击Add...在AddLocation对话框中，输入一个名字，比如jbpm-4.0然后点击Search...在BrowseForFolder对话框中，选择你的jbpm根目录，然后点击OK点击OK在AddLocation对话框中图2定义jBPM依赖库定义jBPM用户库这一节演示如何在你的工作空间定义一个用户库，用来放置jBPM的库文件。如果你创建一个新工程，只需要将用户库全部添加到buildpath下点击窗口-->属性（Windows-->Preferences）选择Java-->创建路径-->用户类库（Java-->BuildPath-->UserLibraries）点击新建（New）类型名字jBPMLibraries点击添加JARs（AddJARs...）找到jBPM安装程序下的lib目录选择lib下的所有jar文件并点击打开（Open）选择jBPMLibraries作为入口重新点击添加JARs（AddJARs）在jBPM的安装程序的根目录下选择jbpm.jar文件点击打开（Open）在jbpm.jar下选择源码附件（Sourceattachment）作为入口点击编辑（Edit）在源码附件的配置（SourceAttachmentConfiguration）对话框中，点击目录（ExternalFolder...）找到jBPM安装程序下的src目录点击选择（Choose）点击两次'确定'（Ok）会关闭所有对话框图3定义jBPM类库在目录中添加jPDL4模式如果你想直接编辑XML源码，最好是在你的XML目录中指定一下模式（schema），这样当你在编辑流程源码的时候，可以更好的帮助你编写代码。点击窗口-->属性（Windows-->Preferences）选择XML-->目录（XML-->CataLog）点击添加（Add）添加XML目录（AddXMLCatalogEntry）的窗口打开点击map-icon的图标下面的按钮并选择文件系统（FileSystem）在打开的对话框中，选择jBPM安装目录下src文件夹中jpdl.xsd文件点击打开（Open）并且关闭所有的对话框图4在目录中添加jPDL4模式导入示例这一节我们会在Eclipse的安装程序下导入示例工程选择文件-->导入（File-->Import）选择正常-->工作区中已有的工程（General-->ExistingProjectsintoWorkspace）点击下一步（Next）点击浏览去选择一个根目录（Browse）通向jBPM安装程序的根目录点击好（O
