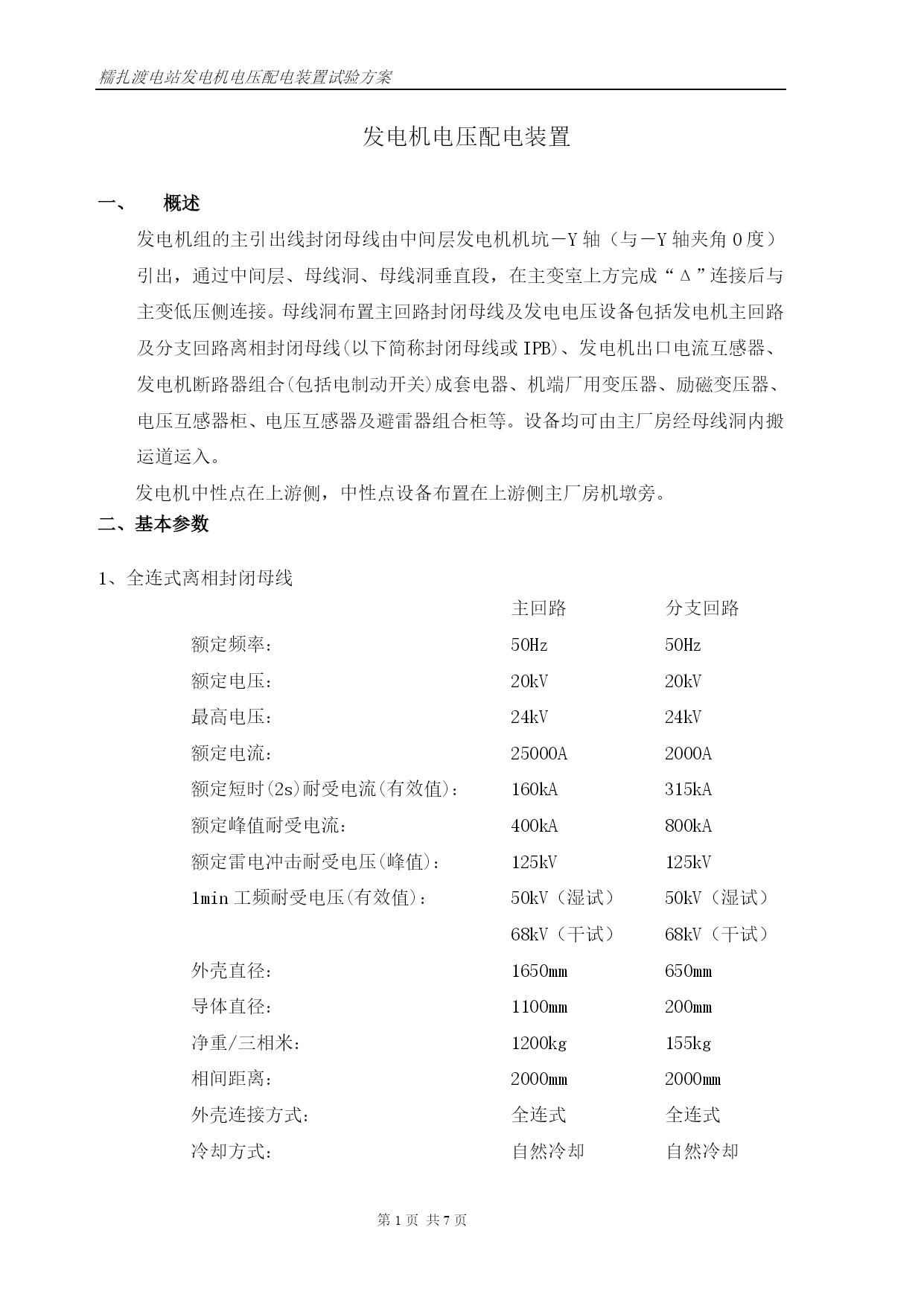

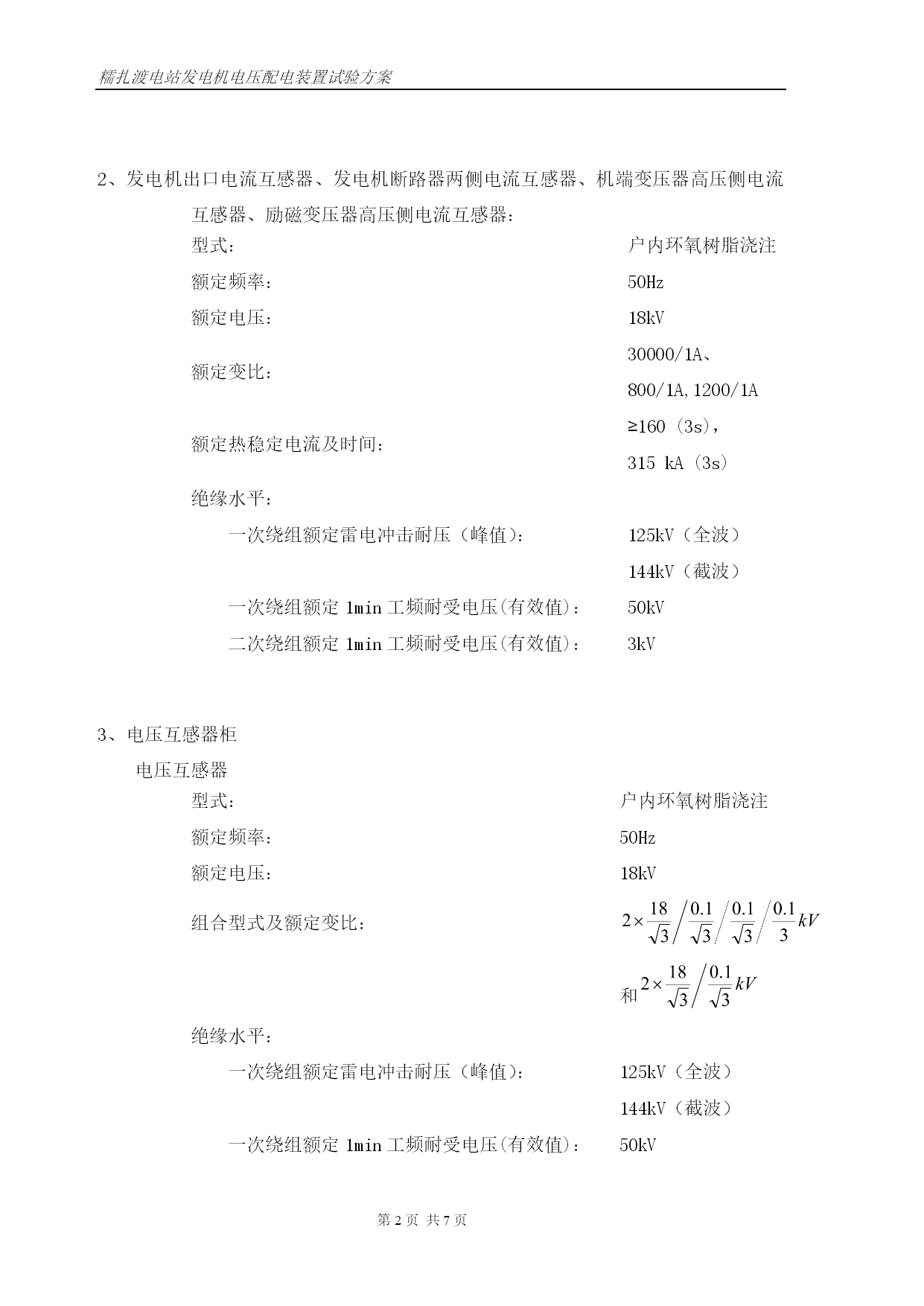

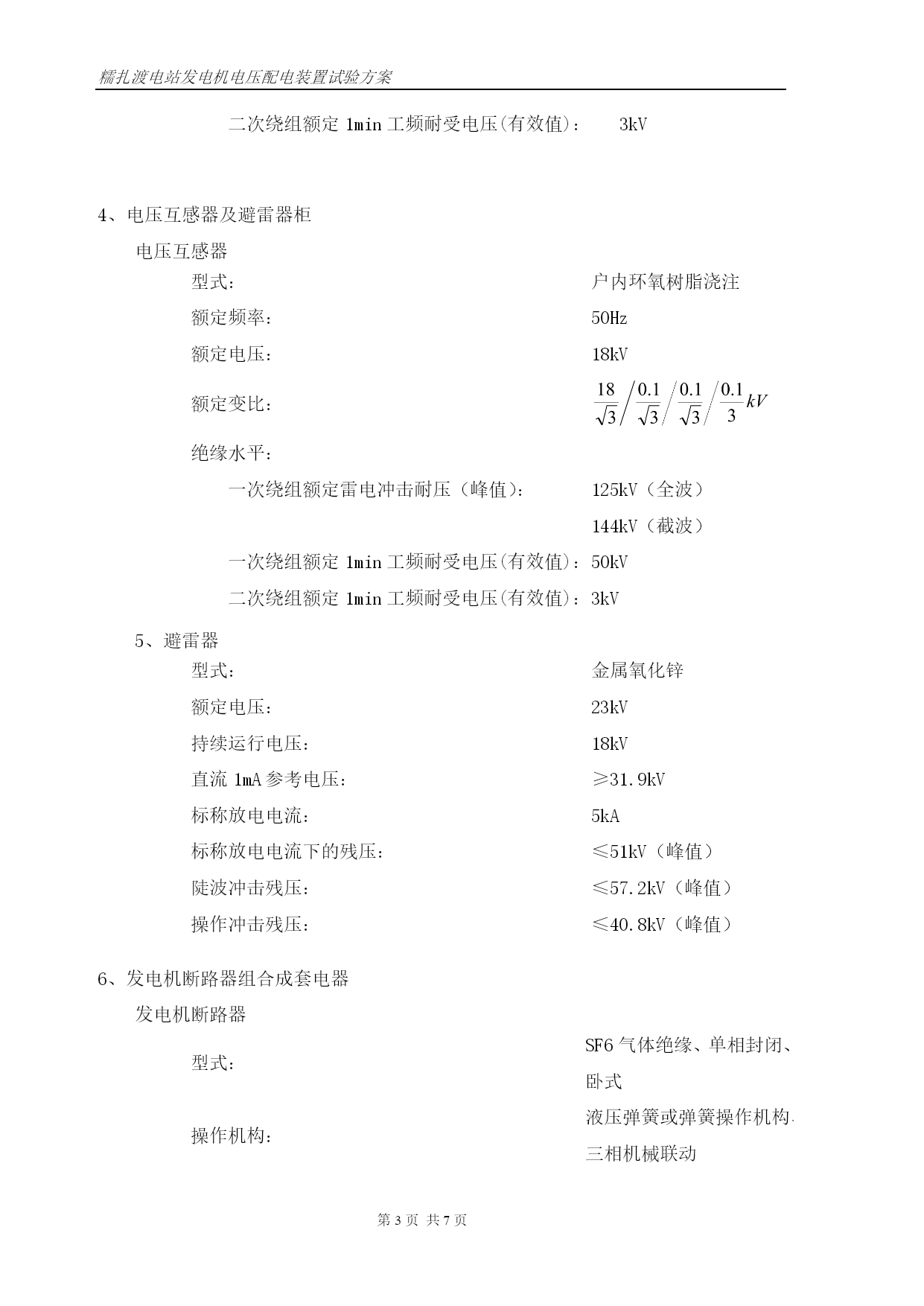

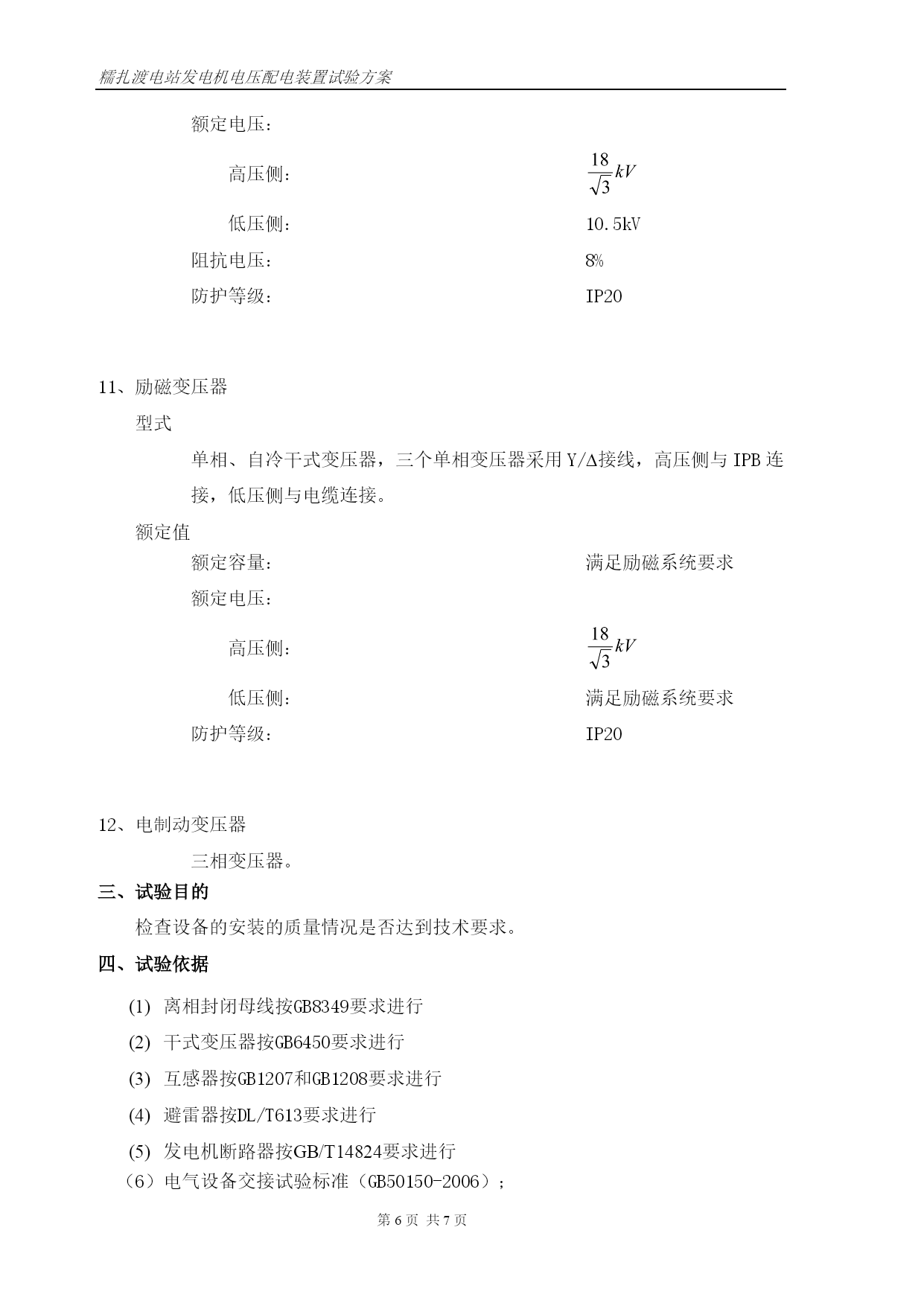

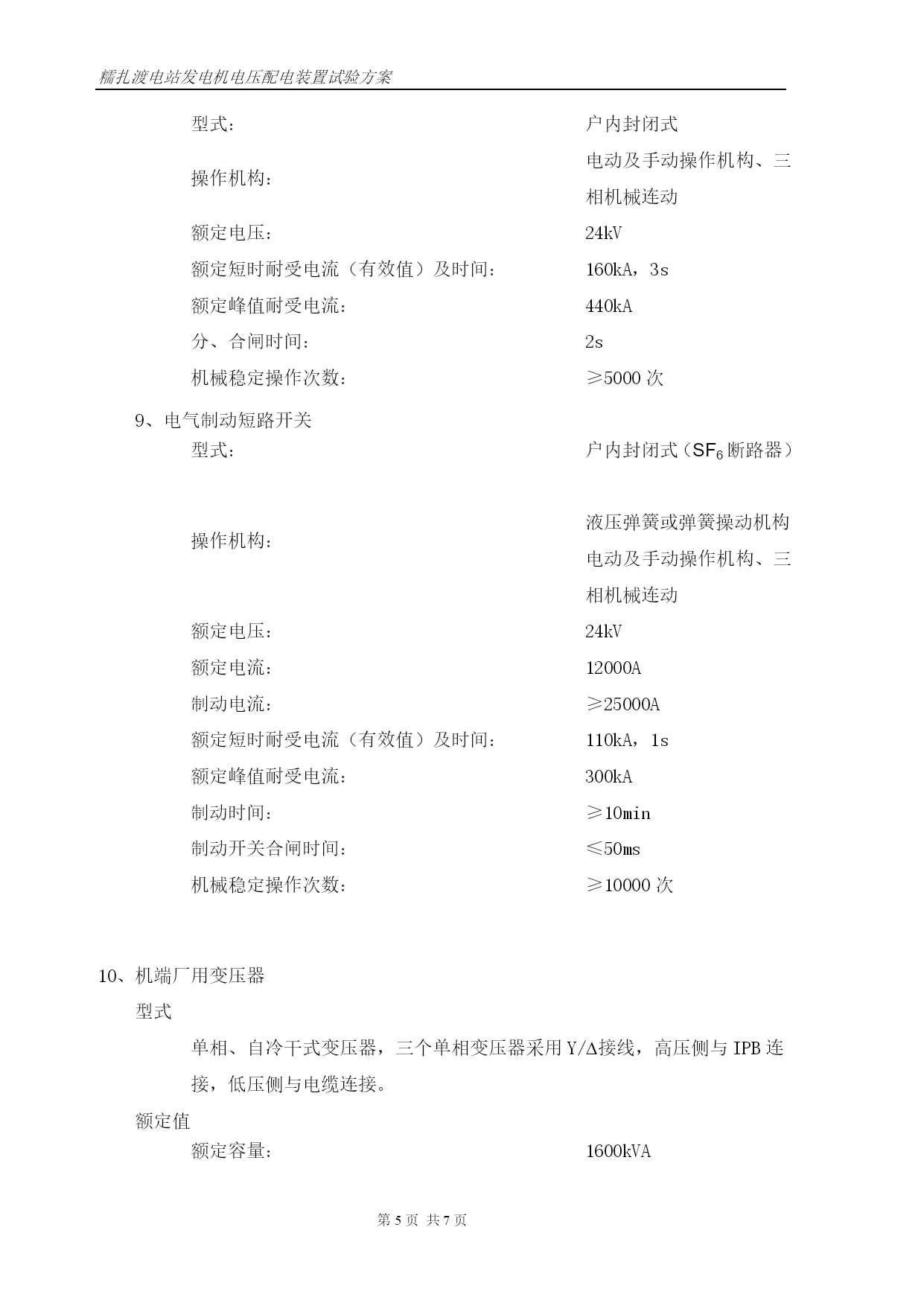

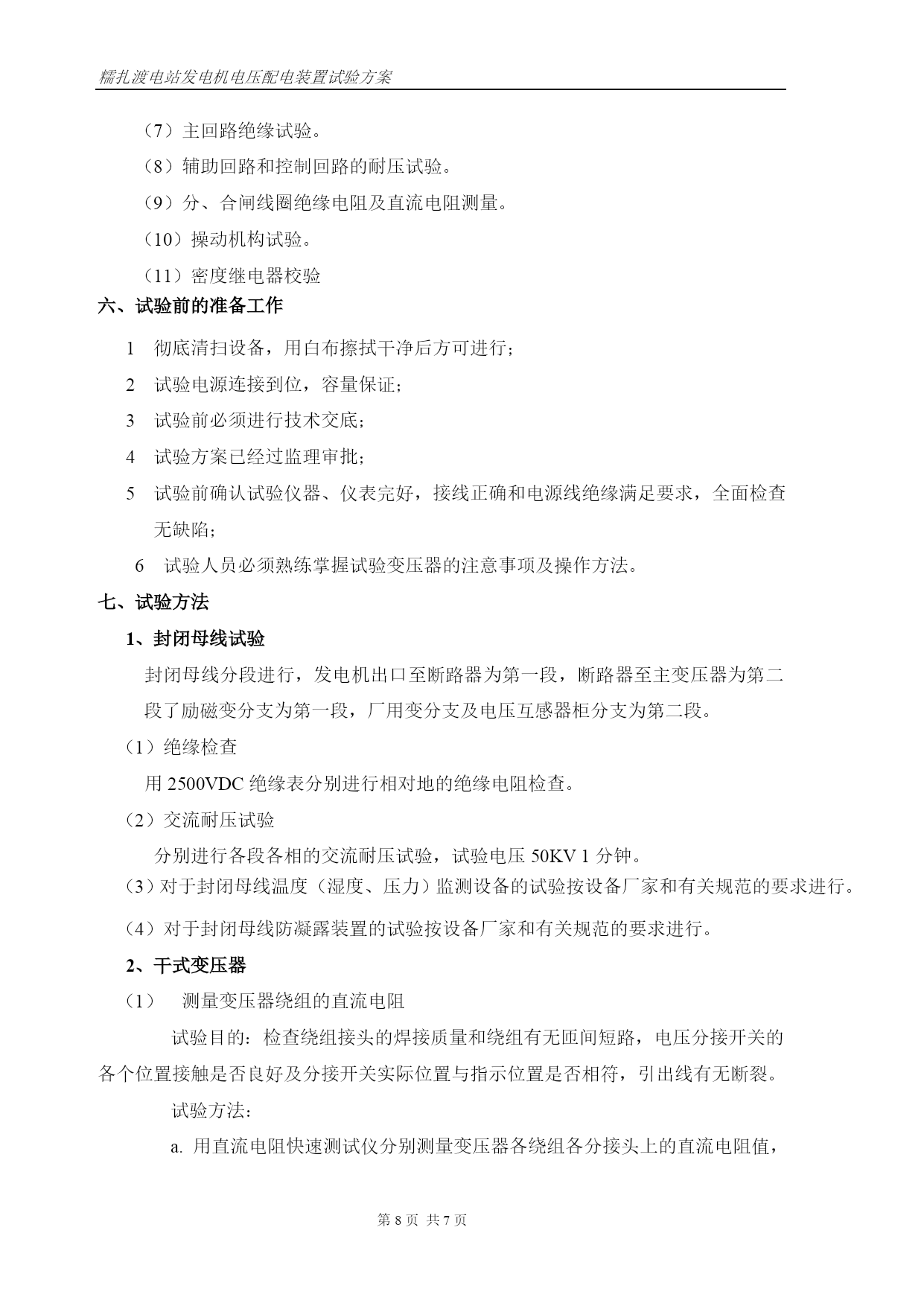

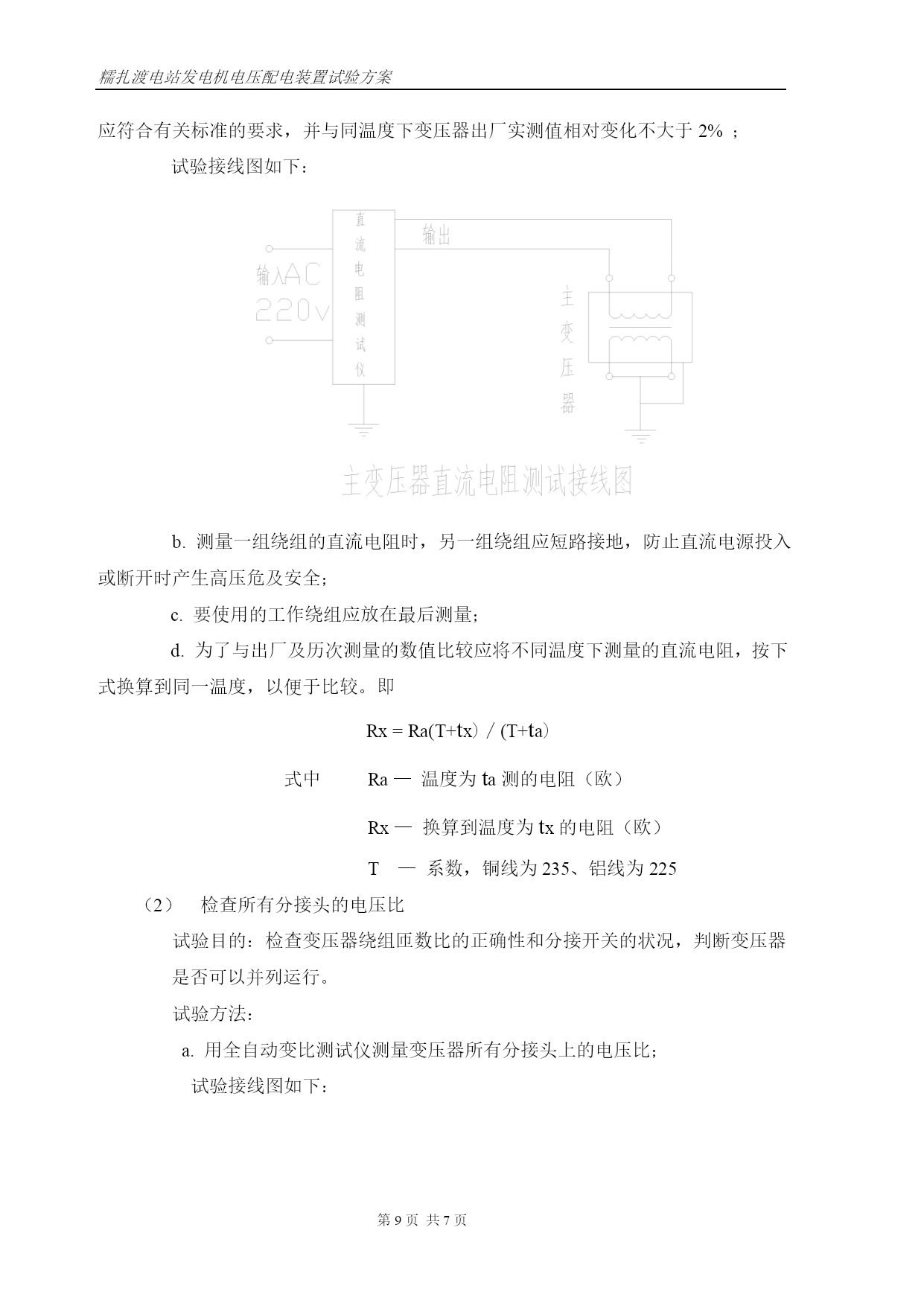

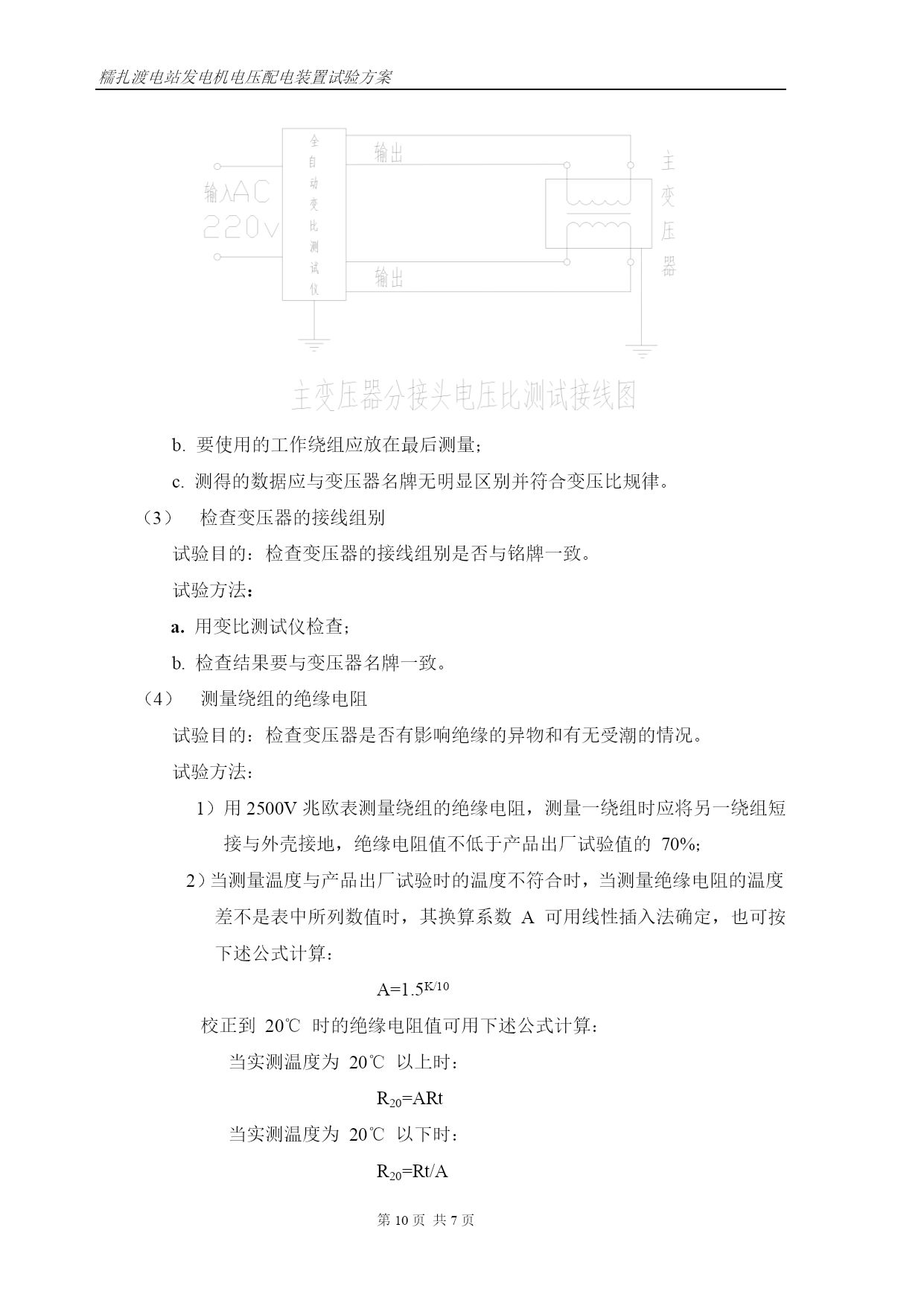

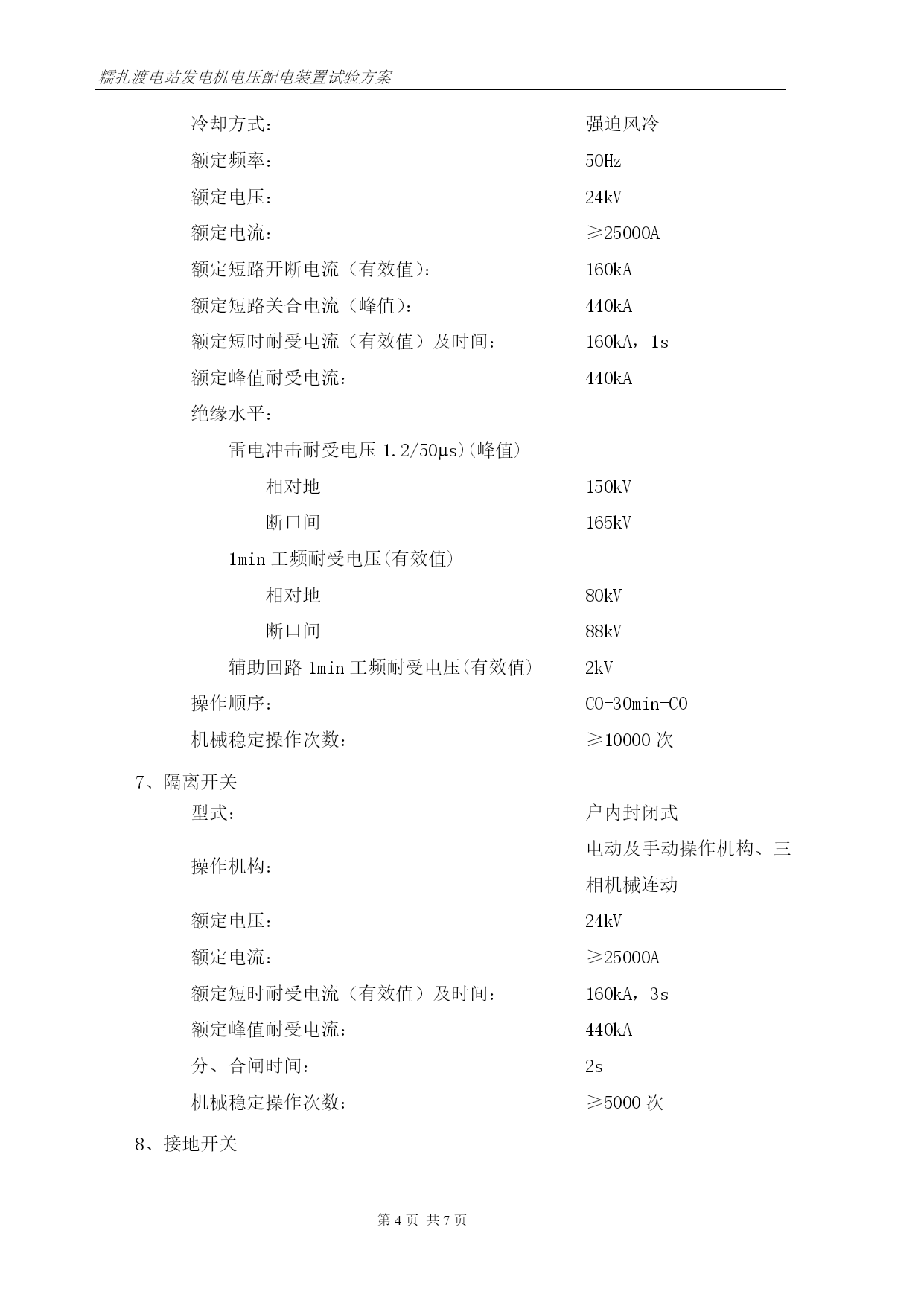

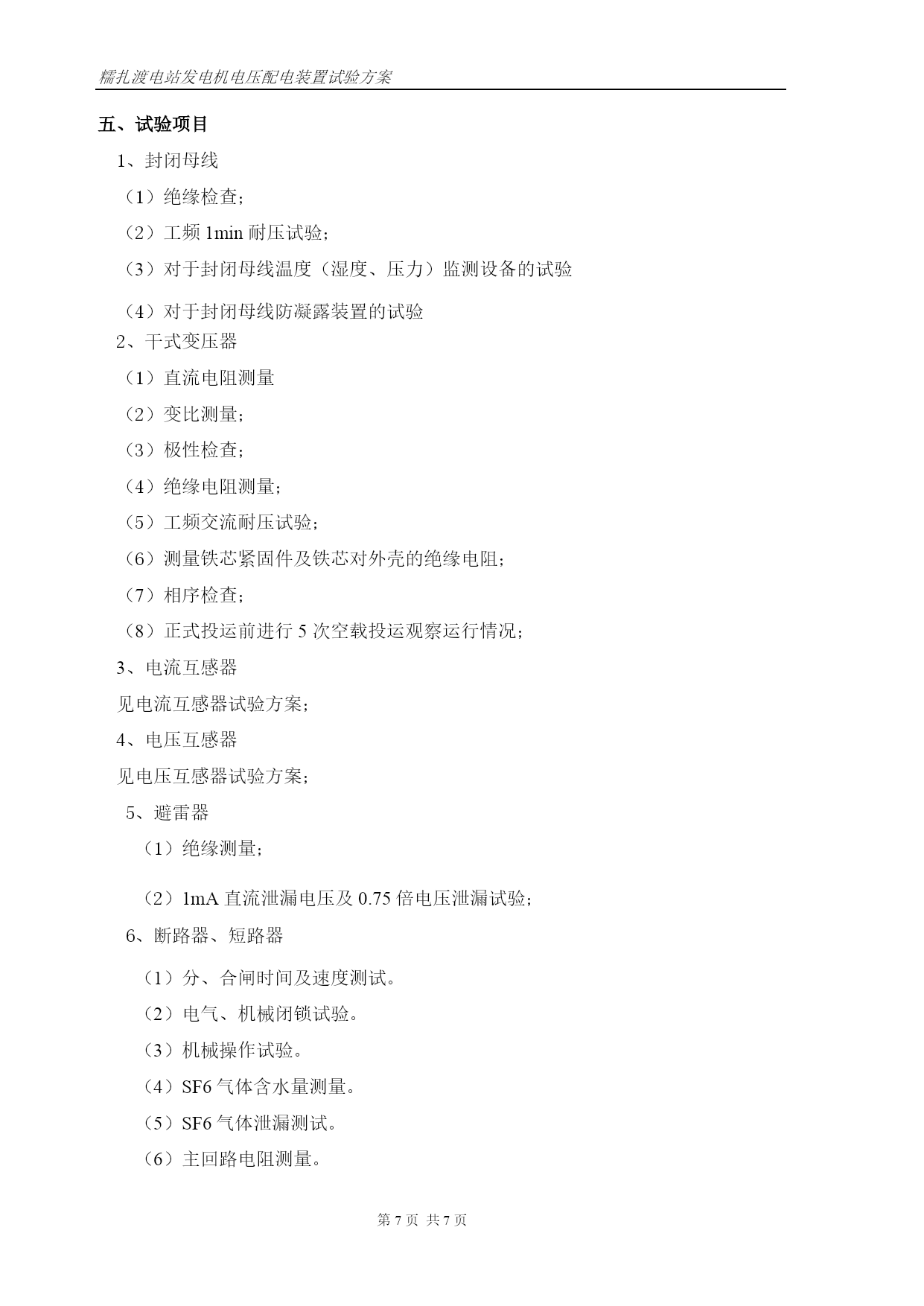

糯扎渡电站发电机电压配电装置试验方案第PAGE13页发电机电压配电装置概述发电机组的主引出线封闭母线由中间层发电机机坑－Y轴（与－Y轴夹角0度）引出，通过中间层、母线洞、母线洞垂直段，在主变室上方完成“Δ”连接后与主变低压侧连接。母线洞布置主回路封闭母线及发电电压设备包括发电机主回路及分支回路离相封闭母线(以下简称封闭母线或IPB)、发电机出口电流互感器、发电机断路器组合(包括电制动开关)成套电器、机端厂用变压器、励磁变压器、电压互感器柜、电压互感器及避雷器组合柜等。设备均可由主厂房经母线洞内搬运道运入。发电机中性点在上游侧，中性点设备布置在上游侧主厂房机墩旁。二、基本参数1、全连式离相封闭母线主回路分支回路额定频率：50Hz50Hz额定电压：20kV20kV最高电压：24kV24kV额定电流：25000A2000A额定短时(2s)耐受电流(有效值)：160kA315kA额定峰值耐受电流：400kA800kA额定雷电冲击耐受电压(峰值)：125kV125kV1min工频耐受电压(有效值)：50kV（湿试）50kV（湿试）68kV（干试）68kV（干试）外壳直径：1650mm650mm导体直径：1100mm200mm净重/三相米：1200kg155kg相间距离：2000mm2000mm外壳连接方式：全连式全连式冷却方式：自然冷却自然冷却2、发电机出口电流互感器、发电机断路器两侧电流互感器、机端变压器高压侧电流互感器、励磁变压器高压侧电流互感器：型式：户内环氧树脂浇注额定频率：50Hz额定电压：18kV额定变比：30000/1A、800/1A,1200/1A额定热稳定电流及时间：≥160(3s)，315kA(3s)绝缘水平：一次绕组额定雷电冲击耐压（峰值）：125kV（全波）144kV（截波）一次绕组额定1min工频耐受电压(有效值)：50kV二次绕组额定1min工频耐受电压(有效值)：3kV3、电压互感器柜电压互感器型式：户内环氧树脂浇注额定频率：50Hz额定电压：18kV组合型式及额定变比：和绝缘水平：一次绕组额定雷电冲击耐压（峰值）：125kV（全波）144kV（截波）一次绕组额定1min工频耐受电压(有效值)：50kV二次绕组额定1min工频耐受电压(有效值)：3kV4、电压互感器及避雷器柜电压互感器型式：户内环氧树脂浇注额定频率：50Hz额定电压：18kV额定变比：绝缘水平：一次绕组额定雷电冲击耐压（峰值）：125kV（全波）144kV（截波）一次绕组额定1min工频耐受电压(有效值)：50kV二次绕组额定1min工频耐受电压(有效值)：3kV5、避雷器型式：金属氧化锌额定电压：23kV持续运行电压：18kV直流1mA参考电压：≥31.9kV标称放电电流：5kA标称放电电流下的残压：≤51kV（峰值）陡波冲击残压：≤57.2kV（峰值）操作冲击残压：≤40.8kV（峰值）6、发电机断路器组合成套电器发电机断路器型式：SF6气体绝缘、单相封闭、卧式操作机构：液压弹簧或弹簧操作机构、三相机械联动冷却方式：强迫风冷额定频率：50Hz额定电压：24kV额定电流：≥25000A额定短路开断电流（有效值）：160kA额定短路关合电流（峰值）：440kA额定短时耐受电流（有效值）及时间：160kA，1s额定峰值耐受电流：440kA绝缘水平：雷电冲击耐受电压1.2/50s)(峰值)相对地150kV断口间165kV1min工频耐受电压(有效值)相对地80kV断口间88kV辅助回路1min工频耐受电压(有效值)2kV操作顺序：CO-30min-CO机械稳定操作次数：≥10000次7、隔离开关型式：户内封闭式操作机构：电动及手动操作机构、三相机械连动额定电压：24kV额定电流：≥25000A额定短时耐受电流（有效值）及时间：160kA，3s额定峰值耐受电流：440kA分、合闸时间：2s机械稳定操作次数：≥5000次8、接地开关型式：户内封闭式操作机构：电动及手动操作机构、三相机械连动额定电压：24kV额定短时耐受电流（有效值）及时间：160kA，3s额定峰值耐受电流：440kA分、合闸时间：2s机械稳定操作次数：≥5000次9、电气制动短路开关型式：户内封闭式（SF6断路器）操作机构：液压弹簧或弹簧操动机构电动及手动操作机构、三相机械连动额定电压：24kV额定电流：12000A制动电流：≥25000A额定短时耐受电流（有效值）及时间：110kA，1s额定峰值耐受电流：300kA制动时间：≥10min制动开关合闸时间：≤50ms机械稳定操作次数：≥10000次10、机端厂用变压器型式单相、自冷干式变压器，三个单相变压器采用Y/接线，高压侧与IPB连接，低压侧与电缆连接。额定
