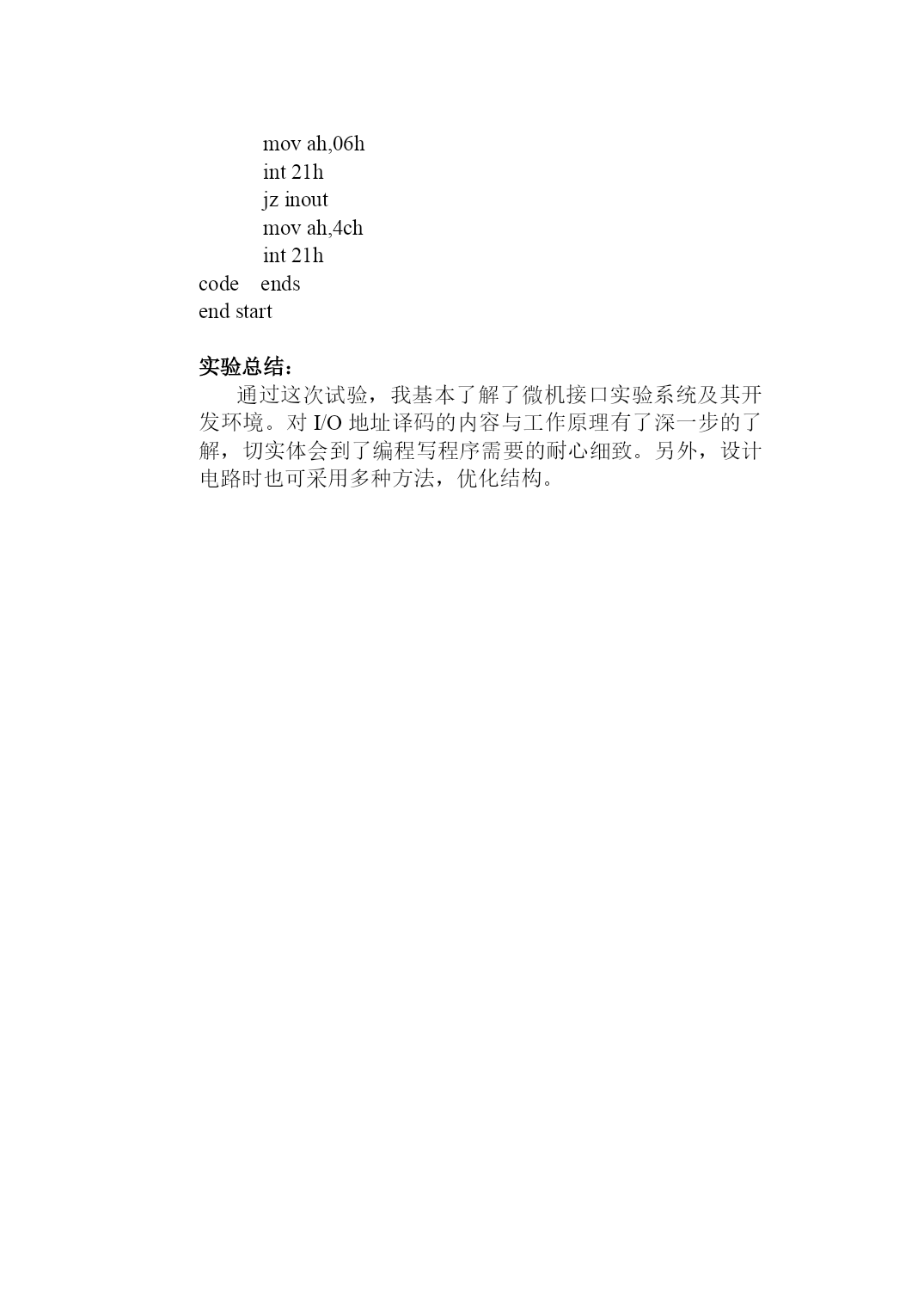

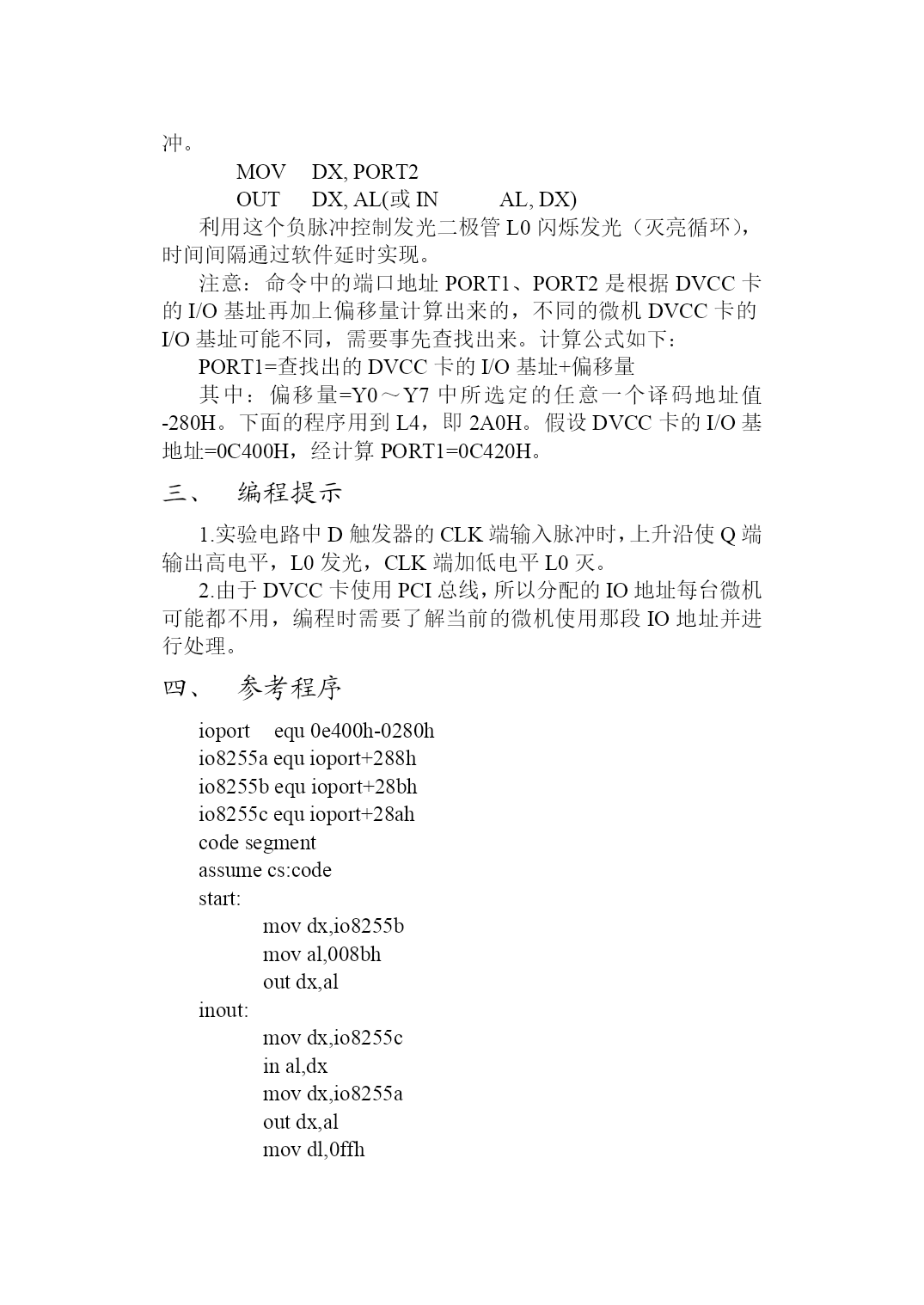

实验一I/O地址译码实验目的掌握I/O地址译码电路的工作原理。实验原理和内容实验电路如图1-1所示，图中线路两端有节点的信号线需要用户用实验导线连接起来，其中74LS74为D触发器，可直接使用实验台上部系统板上的D触发器。74LS138为地址译码器。译码输出端Y0-Y7在实验台中间系统板上引出，每个输出端包含8个地址，即：Y0:280H～287H；Y4:2A0H～2A7H;Y1:288H～28FH;Y5:2A8H～2AFH;Y2:290H～297H;Y6:2B0H～2B7H;Y3:298H～29FH;Y7:2B8H～2BFH;图1-1I/O地址译码电路图当CPU执行I/O指令且地址在280H～2BFH范围内，译码器选中，必有一根译码线输出负脉冲。例如：执行下面两条指令，对应的译码输出脚输出一个负脉冲。MOVDX,PORT1OUTDX,AL(或INAL,DX)执行下面两条指令，对应的译码输出脚输出一个负脉冲。MOVDX,PORT2OUTDX,AL(或INAL,DX)利用这个负脉冲控制发光二极管L0闪烁发光（灭亮循环），时间间隔通过软件延时实现。注意：命令中的端口地址PORT1、PORT2是根据DVCC卡的I/O基址再加上偏移量计算出来的，不同的微机DVCC卡的I/O基址可能不同，需要事先查找出来。计算公式如下：PORT1=查找出的DVCC卡的I/O基址+偏移量其中：偏移量=Y0～Y7中所选定的任意一个译码地址值-280H。下面的程序用到L4，即2A0H。假设DVCC卡的I/O基地址=0C400H，经计算PORT1=0C420H。编程提示1.实验电路中D触发器的CLK端输入脉冲时，上升沿使Q端输出高电平，L0发光，CLK端加低电平L0灭。2.由于DVCC卡使用PCI总线，所以分配的IO地址每台微机可能都不用，编程时需要了解当前的微机使用那段IO地址并进行处理。参考程序ioportequ0e400h-0280hio8255aequioport+288hio8255bequioport+28bhio8255cequioport+28ahcodesegmentassumecs:codestart:movdx,io8255bmoval,008bhoutdx,alinout:movdx,io8255cinal,dxmovdx,io8255aoutdx,almovdl,0ffhmovah,06hint21hjzinoutmovah,4chint21hcodeendsendstart实验总结：通过这次试验，我基本了解了微机接口实验系统及其开发环境。对I/O地址译码的内容与工作原理有了深一步的了解，切实体会到了编程写程序需要的耐心细致。另外，设计电路时也可采用多种方法，优化结构。
