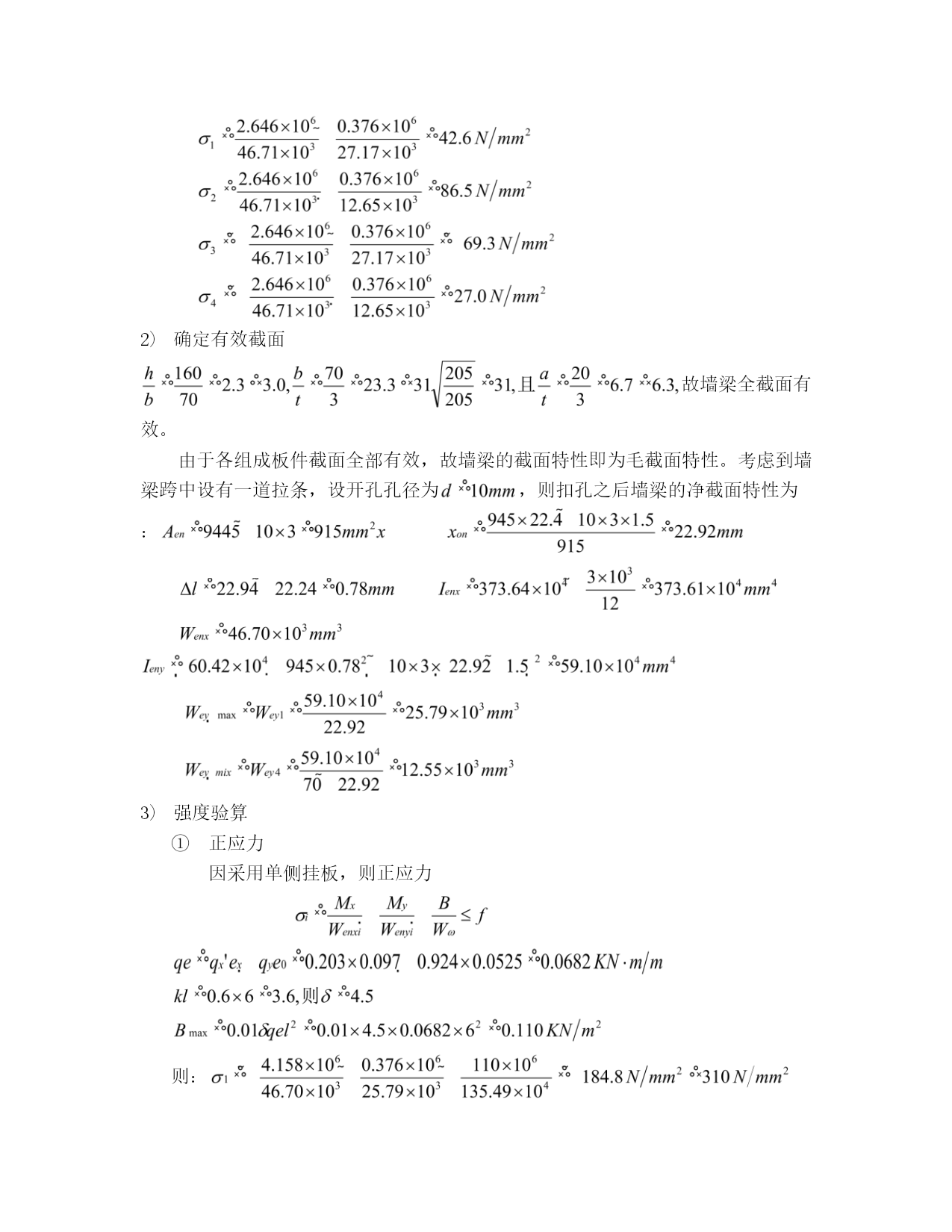

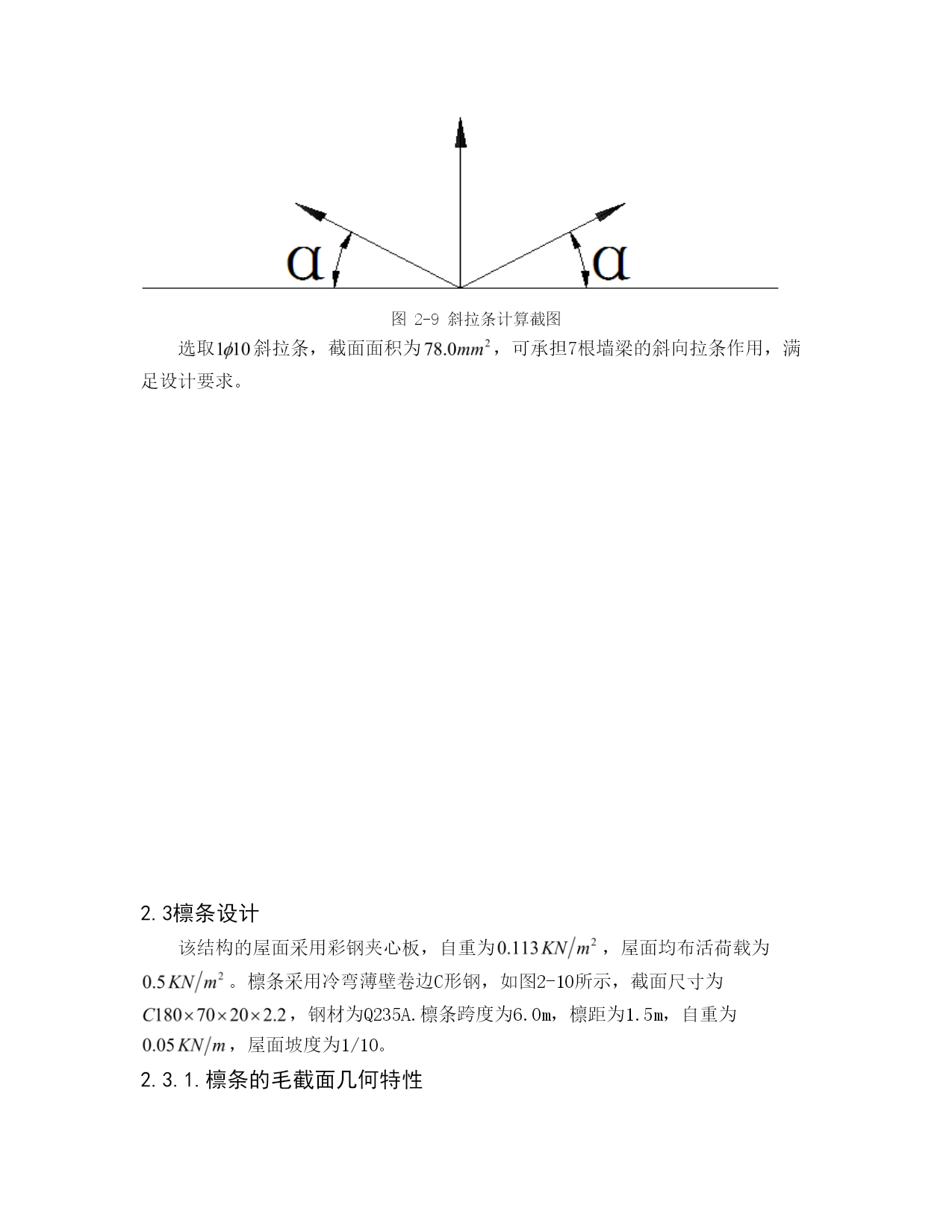

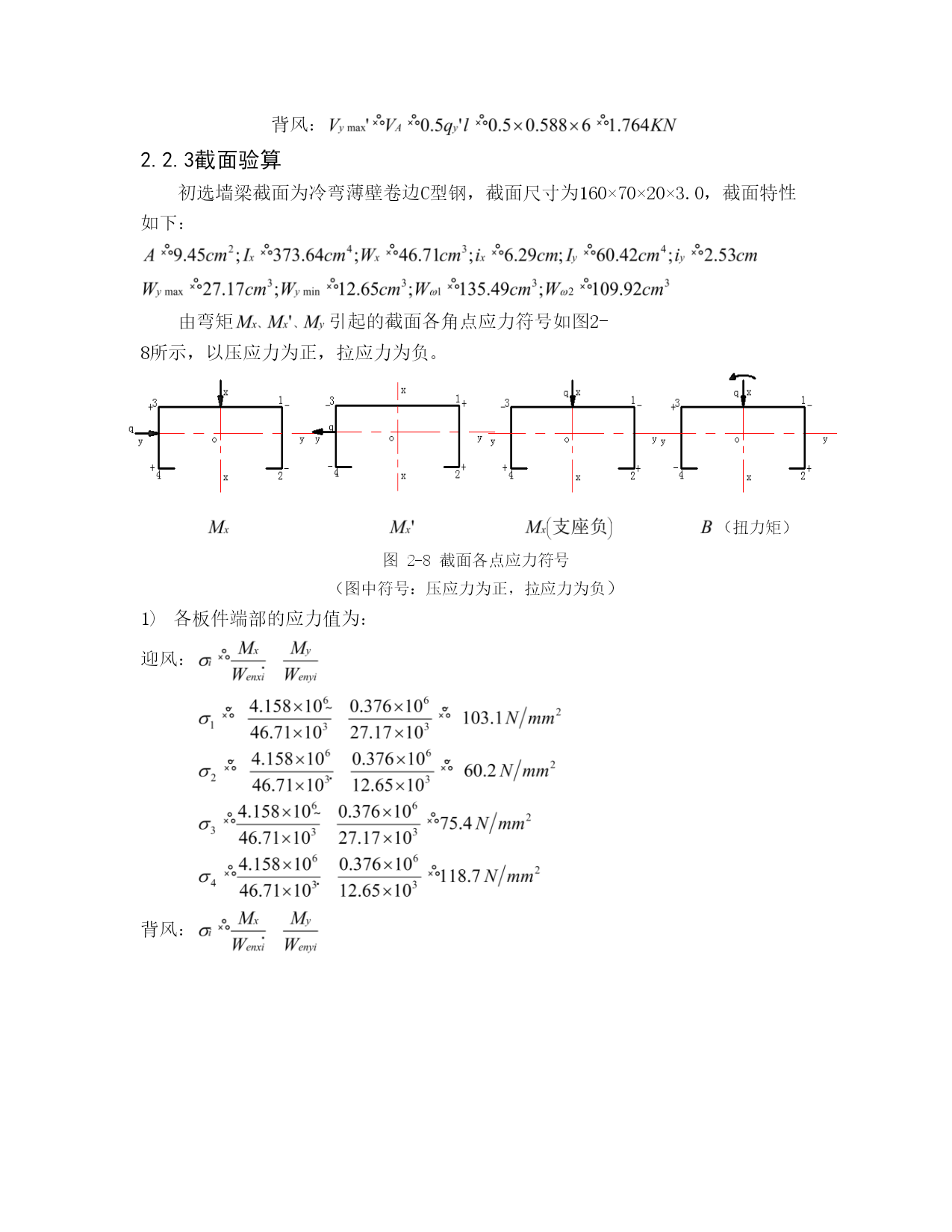

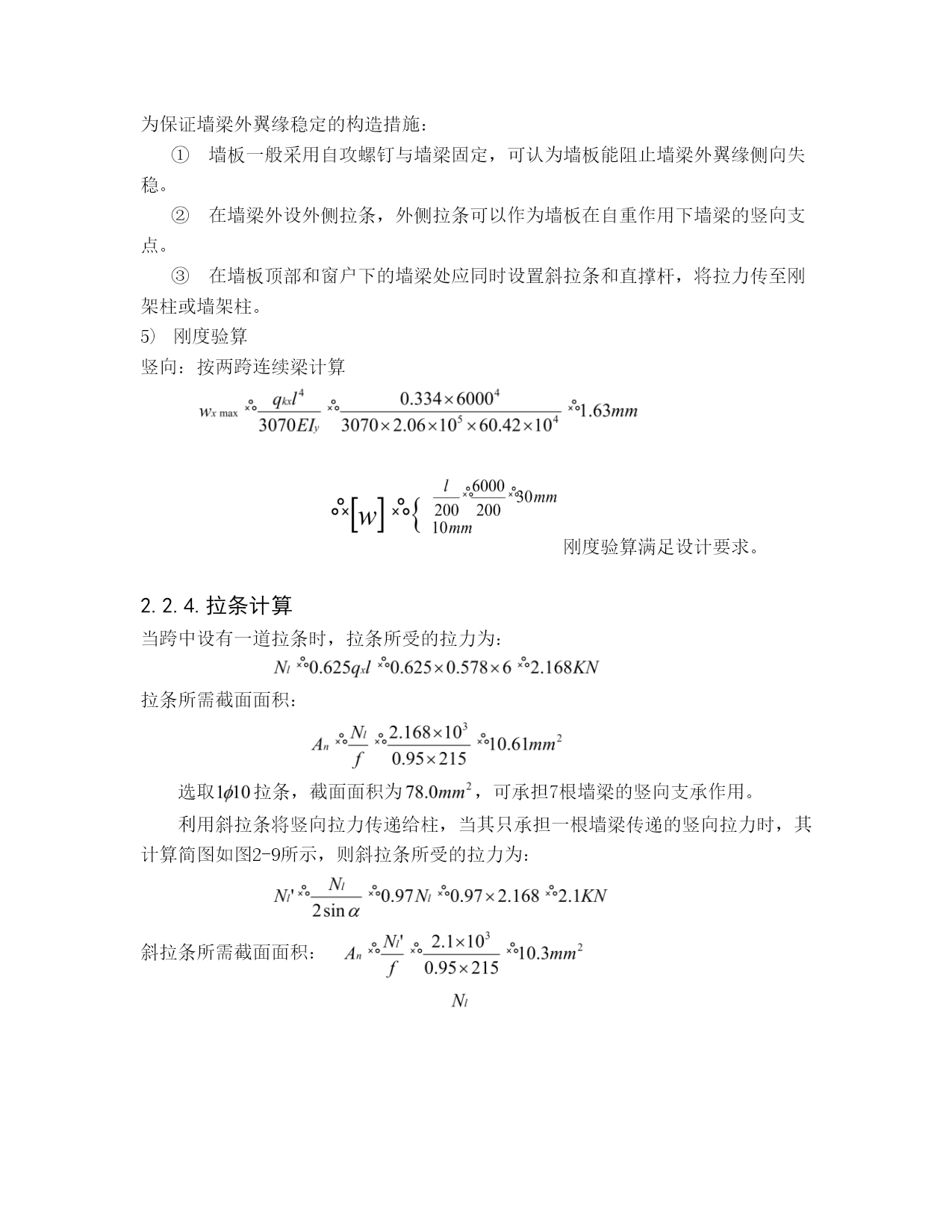

2墙梁的设计墙梁跨度，最大间距1.8m，如图2-3所示。跨中设置一道拉条，外侧挂有厚度为100mm墙板。墙梁初选截面为卷边C型钢C160×70×20×3.0，墙梁采用Q345-B钢，拉条采用Q235钢，单侧墙板自重；墙梁自重。图2-3墙梁布置2.2.1荷载计算恒载标准值（墙板+墙梁）活载标准值（风荷载）查《建筑结构荷载规范》知，局部风压体型系数如图2-4所示，图2-4局部风压体型系数则迎风：背风：线荷载设计值：恒载：活载：迎风：背风：荷载组合按以下两种情况计算：（1）（2）图2-5荷载作用简图2.2.2内力计算竖向荷载产生的弯矩由于墙梁跨中竖向设有一道拉条，可视为墙梁支撑点，受力图及弯矩图如图2-6所示，则可得：图2-6竖向荷载作用下的内力图水平风荷载产生的弯矩墙梁在水平风荷载作用下，受力图及弯矩图如图2-7所示，则：迎风：背风：图2-7水平荷载作用下的内力图在竖向荷载作用下，两跨连续梁的剪力图如图2-6所示，则可得最大剪力为：由图2-7所示：迎风：背风：2.2.3截面验算初选墙梁截面为冷弯薄壁卷边C型钢，截面尺寸为160×70×20×3.0，截面特性如下：由弯矩引起的截面各角点应力符号如图2-8所示，以压应力为正，拉应力为负。（扭力矩）图2-8截面各点应力符号（图中符号：压应力为正，拉应力为负）各板件端部的应力值为：迎风：背风：确定有效截面故墙梁全截面有效。由于各组成板件截面全部有效，故墙梁的截面特性即为毛截面特性。考虑到墙梁跨中设有一道拉条，设开孔孔径为，则扣孔之后墙梁的净截面特性为：强度验算正应力因采用单侧挂板，则正应力则：剪应力竖向剪应力水平剪应力故墙梁的弯曲正应力、剪应力均满足设计要求。稳定性验算系数跨间无拉条跨中一道拉条跨中两道拉条1.00.50.331.131.351.370.460.140.06表2-7均布荷载作用下简支檩条（墙梁）的和、系数查表2-7，跨中无侧向支撑，(取正值）风吸力作用下使墙梁的2点受压，则按下式计算稳定性：则稳定性满足要求。为保证墙梁外翼缘稳定的构造措施：墙板一般采用自攻螺钉与墙梁固定，可认为墙板能阻止墙梁外翼缘侧向失稳。在墙梁外设外侧拉条，外侧拉条可以作为墙板在自重作用下墙梁的竖向支点。在墙板顶部和窗户下的墙梁处应同时设置斜拉条和直撑杆，将拉力传至刚架柱或墙架柱。刚度验算竖向：按两跨连续梁计算刚度验算满足设计要求。2.2.4.拉条计算当跨中设有一道拉条时，拉条所受的拉力为：拉条所需截面面积：选取拉条，截面面积为，可承担7根墙梁的竖向支承作用。利用斜拉条将竖向拉力传递给柱，当其只承担一根墙梁传递的竖向拉力时，其计算简图如图2-9所示，则斜拉条所受的拉力为：斜拉条所需截面面积：图2-9斜拉条计算截图选取斜拉条，截面面积为，可承担7根墙梁的斜向拉条作用，满足设计要求。2.3檩条设计该结构的屋面采用彩钢夹心板，自重为，屋面均布活荷载为。檩条采用冷弯薄壁卷边C形钢，如图2-10所示，截面尺寸为，钢材为Q235A.檩条跨度为6.0m，檩距为1.5m，自重为，屋面坡度为1/10。2.3.1.檩条的毛截面几何特性。2.3.2荷载计算图2-10檩条截面力系图永久荷载标准值：彩钢夹芯板0.113KN/m2檩条自重0.05KN/m2总计0.163KN/m2可变荷载标准值均布活荷载0.5KN/m2，雪荷载0.4KN/m2。该厂房设有女儿墙，当风从女儿墙上方快速吹过的时候，会迅速的在女儿墙背面形成一个真空地带，而引起的屋面上下方的大气压强差会将屋面向上顶起，即我们一般考虑的风吸力的作用，按《建筑荷载规范》表7.3.1的第15项上的明确说法：当女儿墙高度有限时，屋面上的体型系数可按无女儿墙的屋面采用。通常情况下，女儿墙是可以不予考虑的，属于门刚范围内的话可以采用门规中檩条的体型系数去取。则垂直与屋面的风荷载标准值（吸力）为：荷载组合永久荷载与屋面活荷载组合檩条线荷载：弯矩设计值：永久荷载与风荷载（吸力）组合檩条线荷载：弯矩设计值：2.3.3有效截面计算（，檩条跨中界面处）（，拉条支座负弯矩处）图2-11檩条应力符号图（图中符号：压应力为正，拉应力为负）如图2-11所示，按毛截面计算截面1、2、3、4点的正应力：受压板件的稳定系数腹板腹板为加劲板件，，则可得：上翼缘上翼缘为部分加劲板件，最大压应力作用于部分加劲边，，则可得：受压板件的有效宽度腹板则可得：则板组约束系数为：由于所以，计算得
