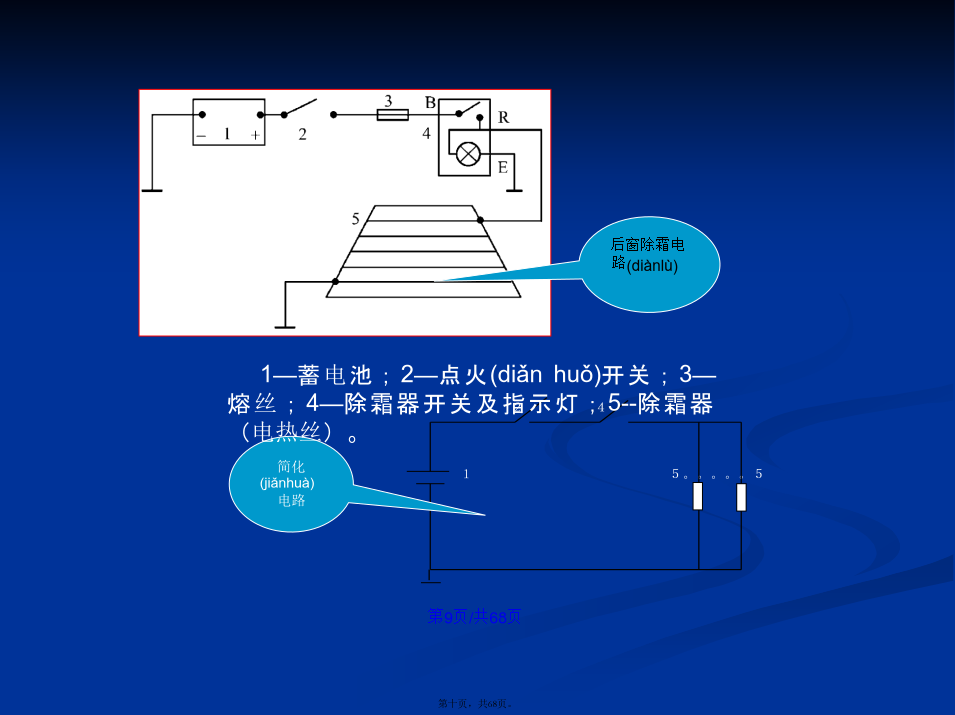

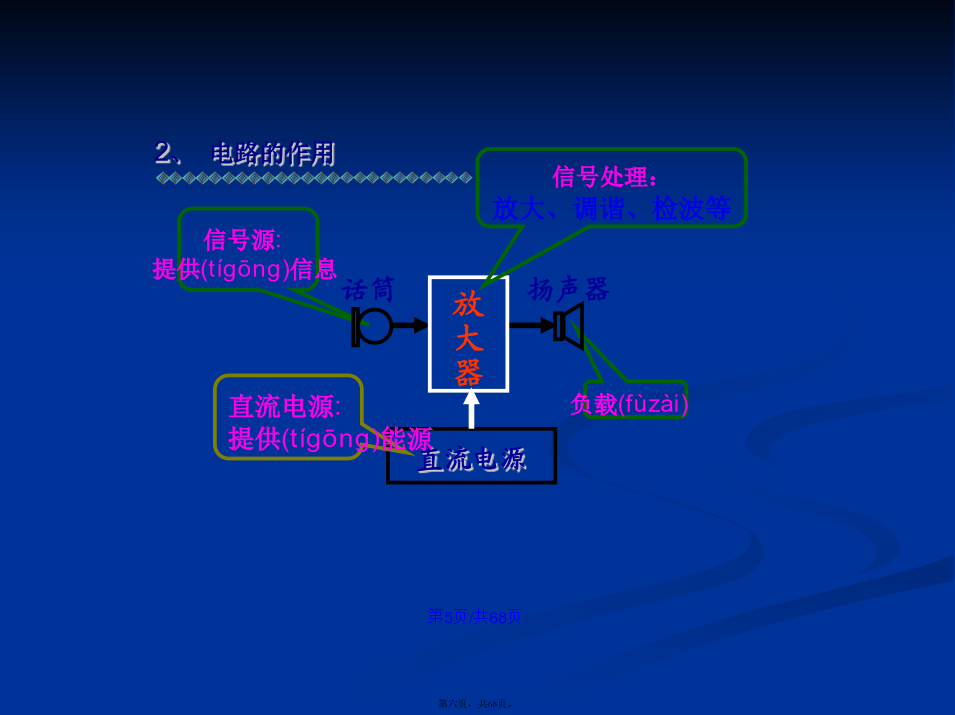

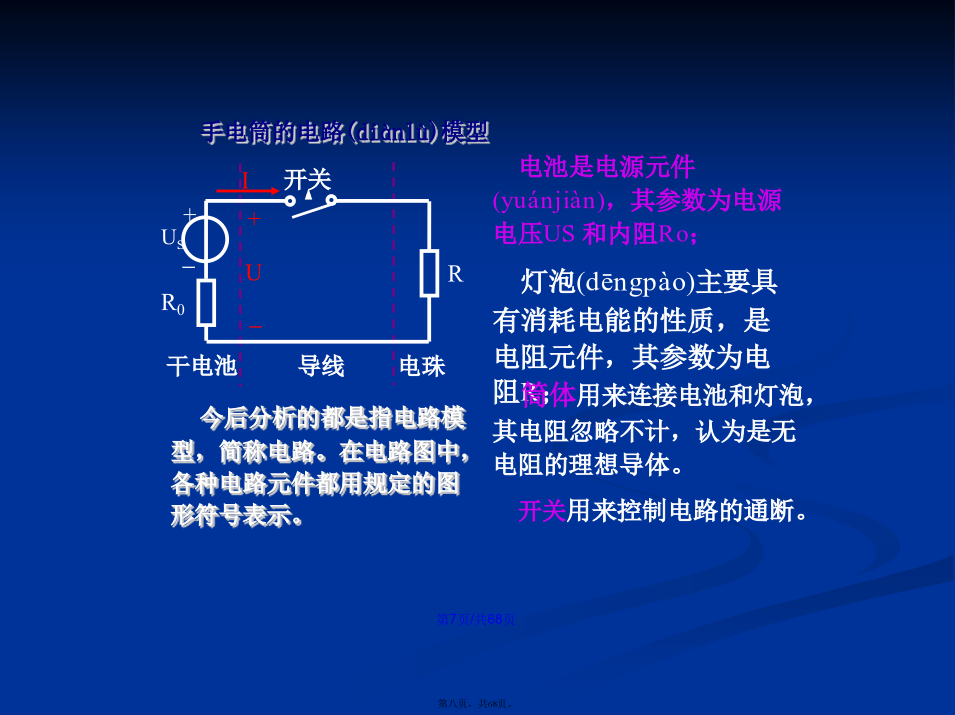

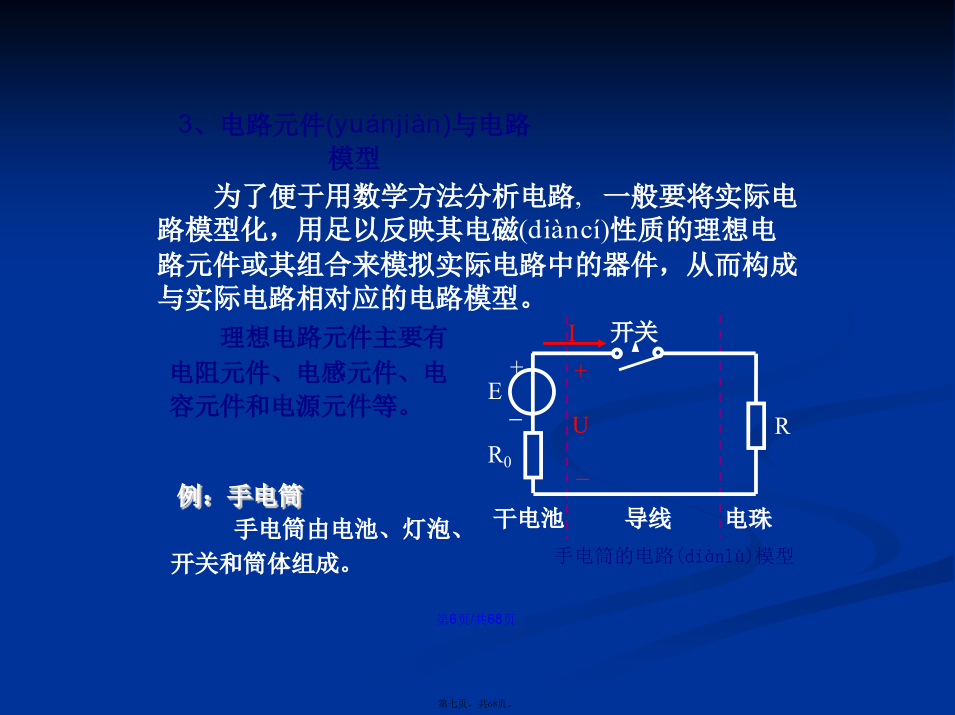

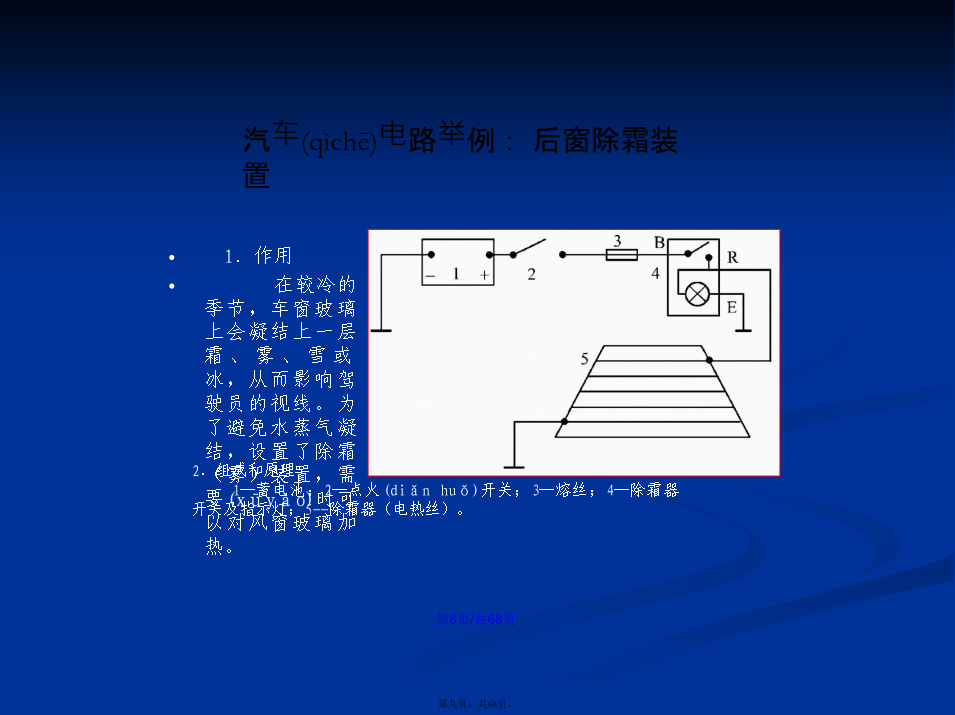

会计学1.1电路与电路模型2)实现信号的传递(chuándì)与处理2、电路的作用3、电路元件(yuánjiàn)与电路模型手电筒的电路模型汽车电路举例：后窗除霜装置２４１５。。。。。５1.1.2电压和电流及其参考方向电荷在电路中运动，必定受到力的作用，也就是电场力对电荷做了功，或者说带电粒子在电场中运动必然要做功。电场力做功的能力用电压来度量，电压的方向(fāngxiàng)规定为由高电位点指向低电位点，并定义为：单位正电荷在电场力作用下，由a点运动到b点电场力所做的功，称为电路中a点到b点间的电压，即1.1.2电压和电流及其参考方向(2)参考方向的表示方法实际方向与参考方向一致，电流(或电压)值为正值；实际方向与参考方向相反，电流(或电压)值为负值。元件的电压参考方向与电流(diànliú)参考方向是一致的,称为关联参考方向。6）电位在电路中任选一点,叫做参考点,则某点的电位就是由该点到参考点0的电压。如果已知a、b两点的电位各为Va,Vb,则此两点间的电压1.1.3电功率和电能(diànnéng)在直流情况下功率的单位为瓦［特］,简称(jiǎnchēng)瓦,符号为W,常用的有千瓦（kW）、兆瓦（MW）和毫瓦（mW）等。直流时，有3、电源(diànyuán)与负载的功率判别例示为直流电路,U1=4V,U2=-8V,U3=6V,I=4A,求各元件(yuánjiàn)接受或发出的功率P1、P2和P3,并求整个电路的功率P。解P1的电压参考方向与电流参考方向相关联,故P1=U1I=4×4=16W(接受16W)P2和P3的电压参考方向与电流参考方向非关联,故P2=U2I=(-8)×4=-32W(接受32W)P3=U3I=6×4=24W(发出24W)整个电路的功率P,设接受功率为正,发出功率为负,故P=16+32-24=24W图1.5例1.1图1.2.1电阻元件电路端电压与电流的关系称为伏安特性。1、欧姆定律解:对图有,U=IR2、电阻的串、并联2）电阻的并联1.2电路的三种状态电气设备的额定值电气设备的三种(sānzhǒnɡ)运行状态电源(diànyuán)外部端子被短接短路、断路——汽车电气设备线路常见故障1.3电压源与电流(diànliú)源及其等效变换理想(lǐxiǎng)电压源（恒压源）1.3.2电流(diànliú)源理想(lǐxiǎng)电流源（恒流源)1.3.3电压源与电流源的等效(děnɡxiào)变换②等效变换(biànhuàn)时，两电源的参考方向要一一对应。例1:例2:1、支路电流法1.4基尔霍夫定律例1：1.4.1基尔霍夫电流(diànliú)定律(KCL定律)电流定律可以推广应用于包围部分电路的任一假设的闭合面。在任一瞬间，沿任一回路循行方向，回路中各段电压的代数和恒等于零。1．列方程前标注(biāozhù)回路绕行方向；例：1.5电路的一般分析1.5.1支路电流法1.在图中标出各支路电流的参考方向，对选定(xuǎndìnɡ)的回路标出回路循行方向。支路数b=4，但恒流源支路的电流已知，则未知电流只有3个，能否只列3个方程？(1)应用KCL列结点(jiédiǎn)电流方程(1)应用(yìngyòng)KCL列结点电流方程解得I1=10A,I2=-5A,I3=5A。I2为负值,表明它的实际方向与所选参考方向相反,这个电池组在充电时是负载。Us1发出的功率为Us1I1=130×10=1300WUs2的功率为Us2I2=117×（-5）=-585W(吸收功率)即Us2接受功率585W。各电阻接受的功率为功率平衡(pínghéng),表明计算正确。1.5.2叠加原理由图，当IS单独作用时①叠加原理只适用于线性电路。例1：1.5.3电路中电位的概念及计算2.举例结论：2k
