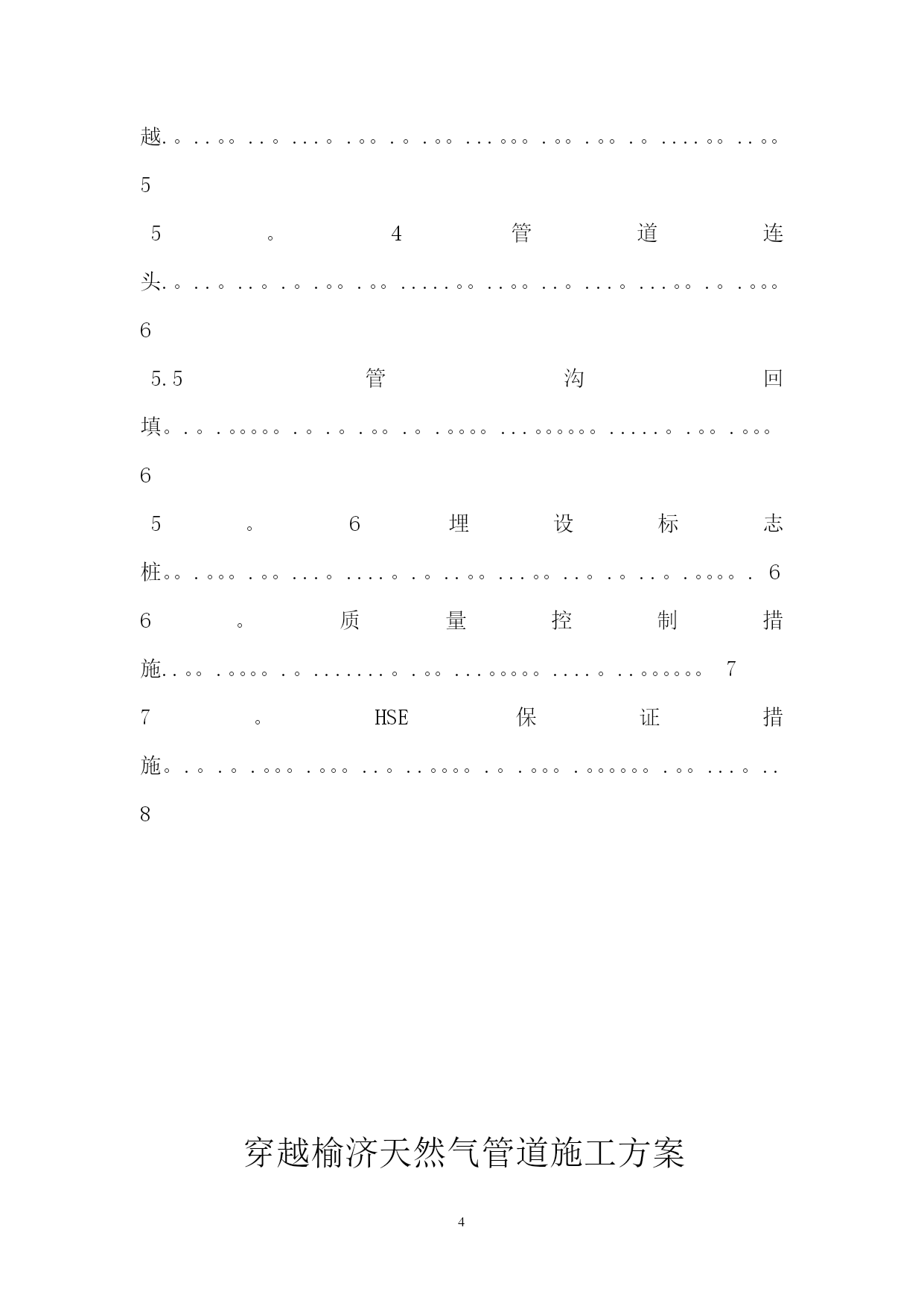

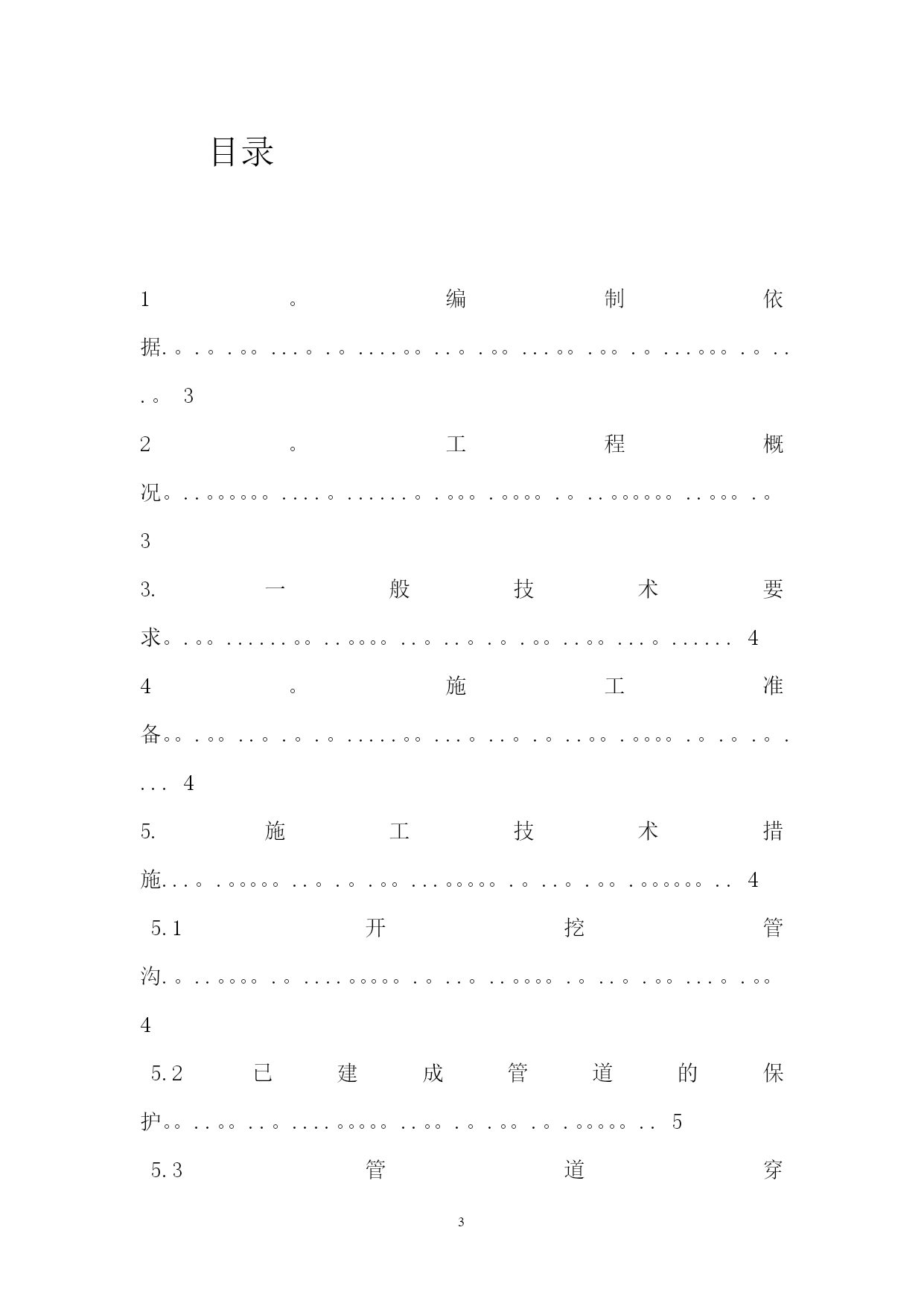

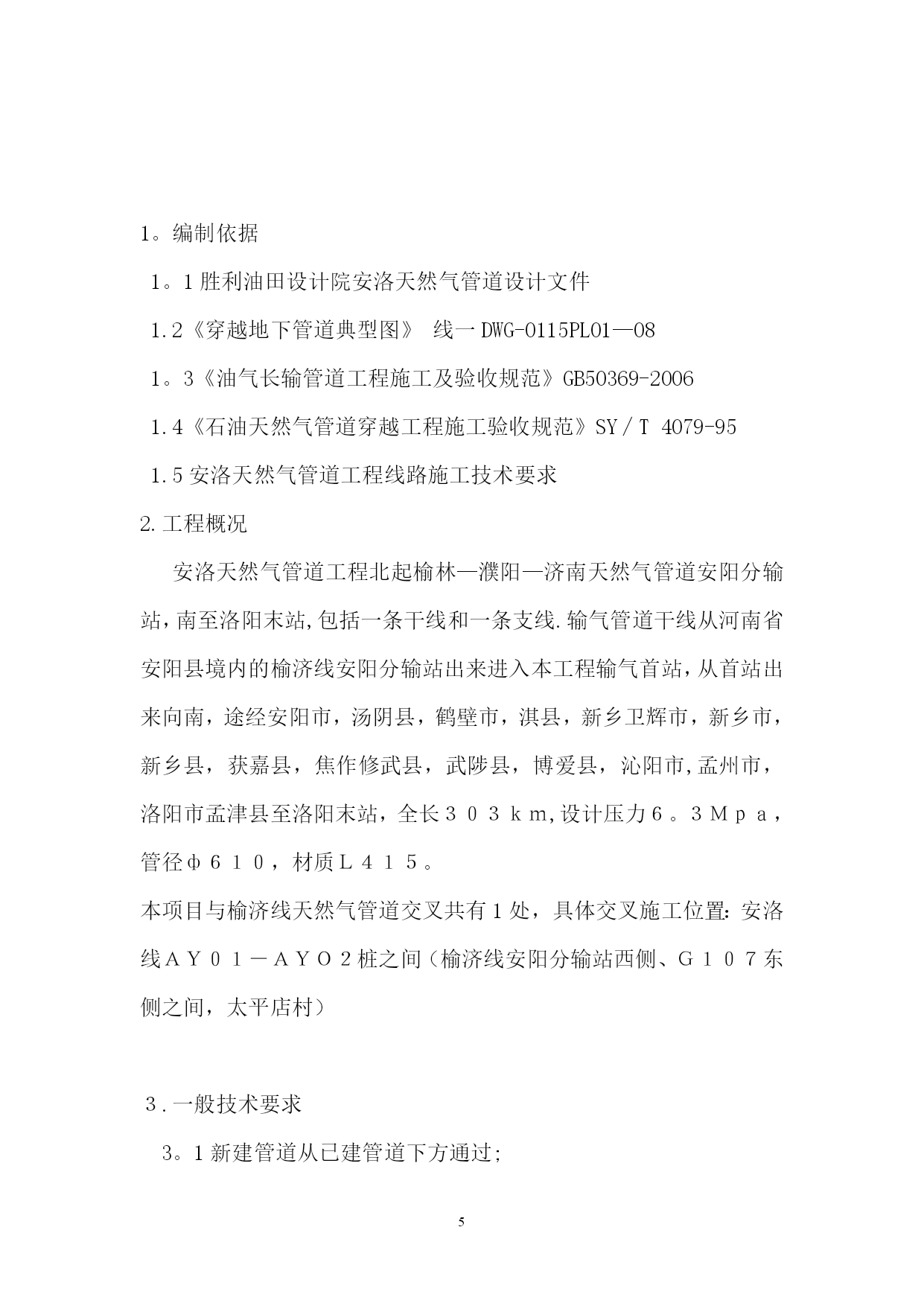

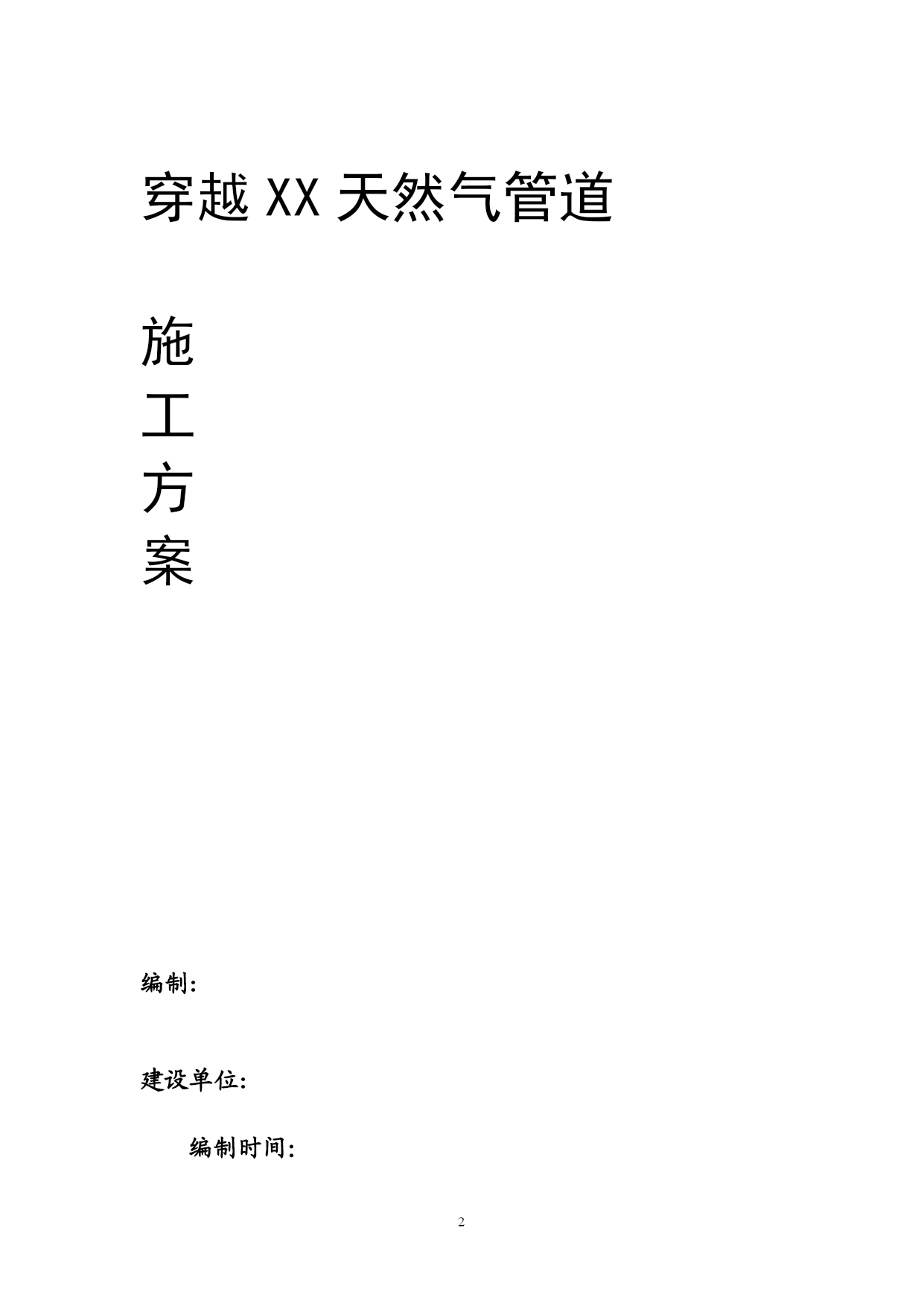

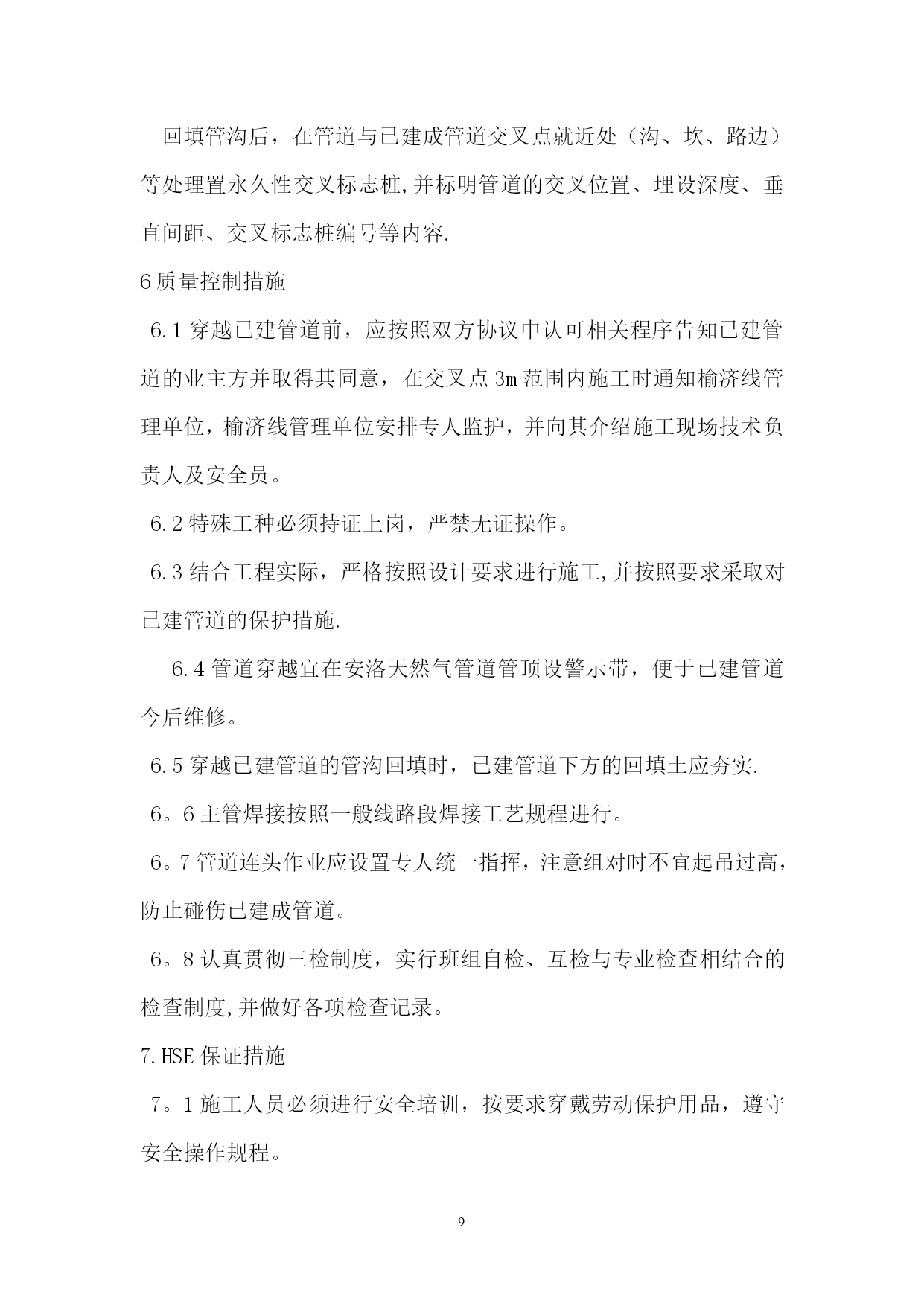

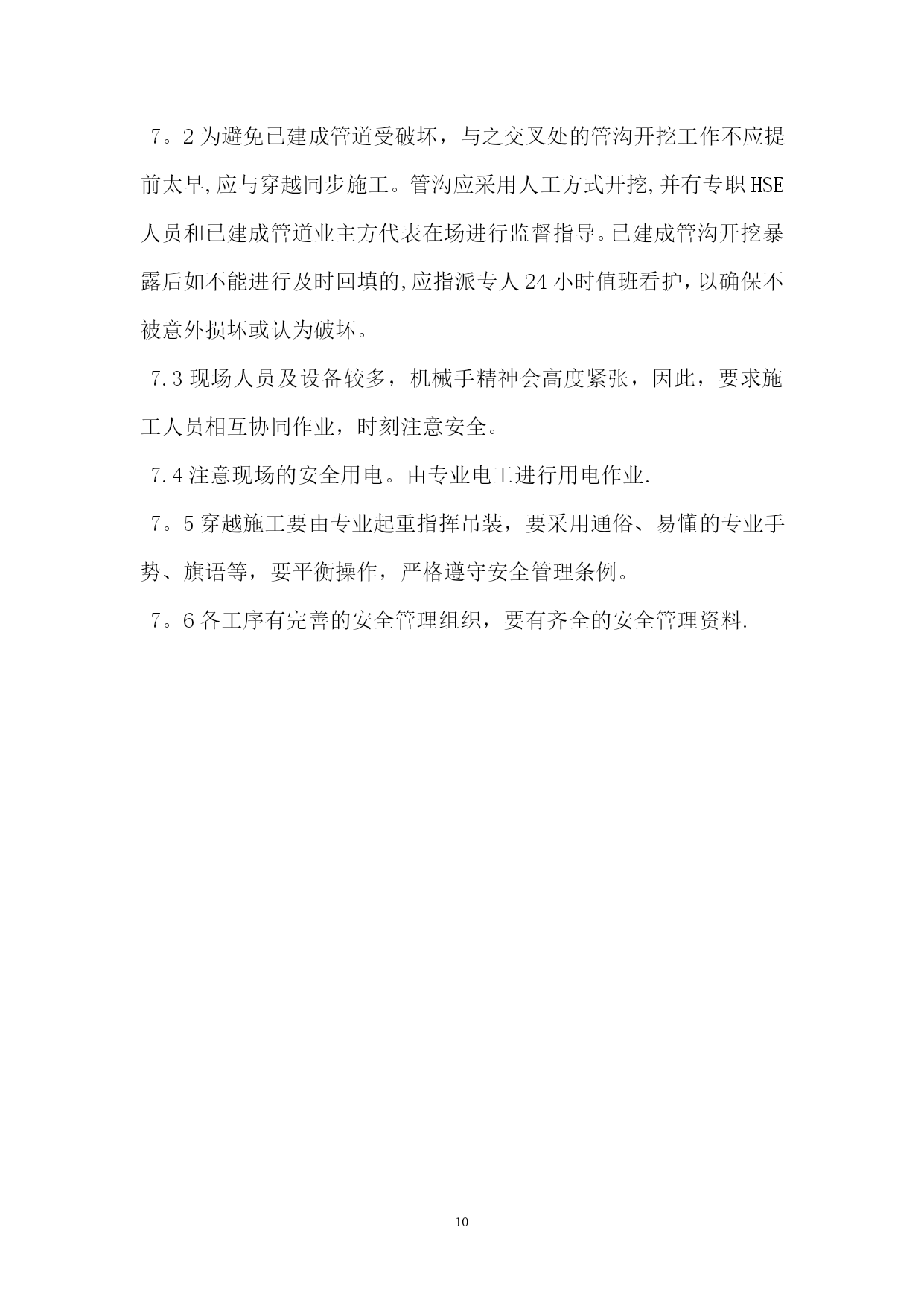

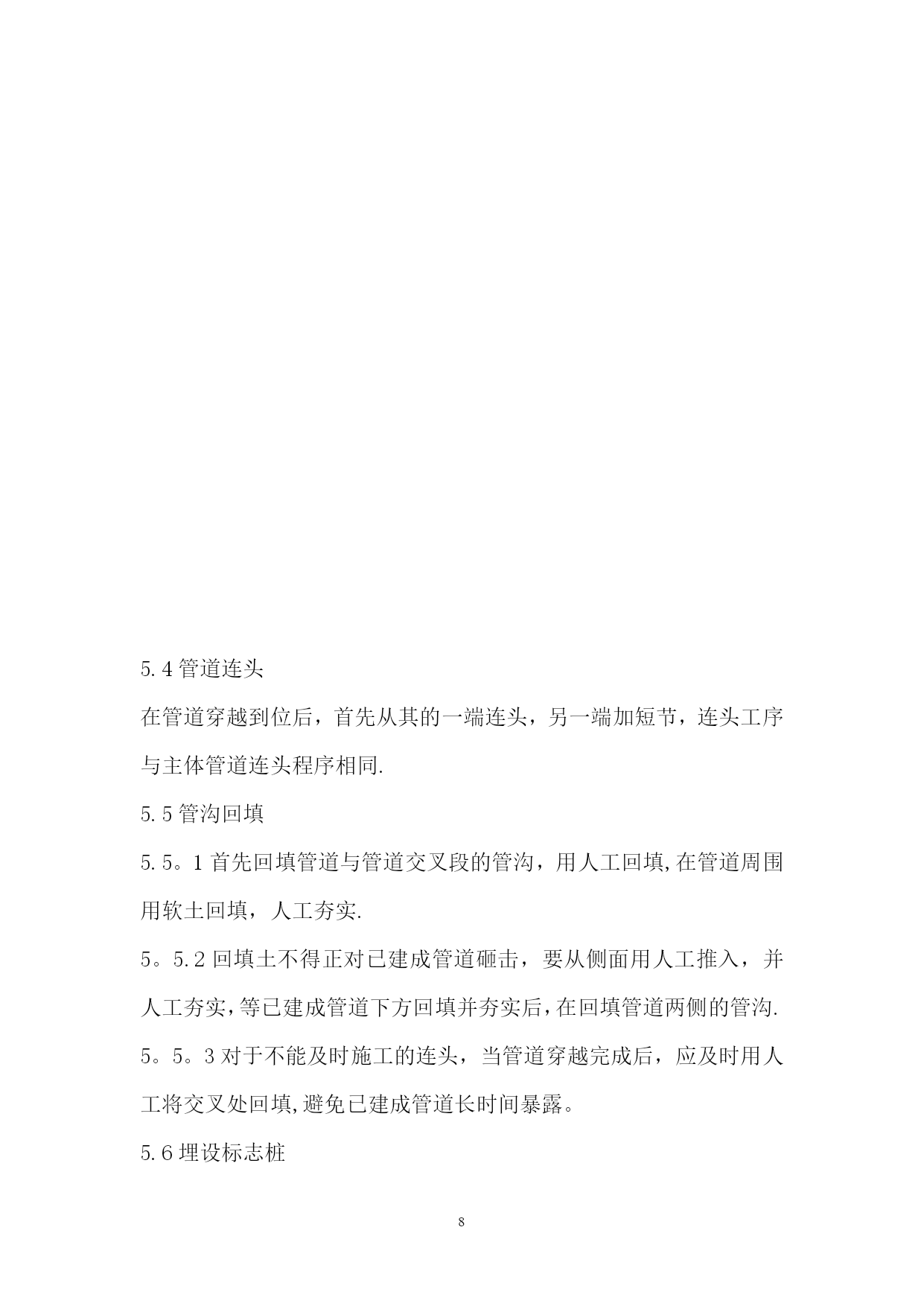

PAGEPAGE17穿越管道施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载穿越XX天然气管道施工方案编制:建设单位:编制时间：目录1。编制依据.。.。.。。...。.。....。。..。.。。...。。.。。.。...。。。.。...。32。工程概况。..。。。。。。....。......。.。。。.。。。。.。..。。。。。。..。。。.。33.一般技术要求。.。。......。。..。。。。..。..。.。.。。..。。...。......44。施工准备。。.。。..。.。.。.....。。...。..。.。..。。.。。。。.。.。.。....45.施工技术措施...。.。。。。。..。.。.。。...。。。。。.。..。.。。.。。。。。。..45.1开挖管沟.。..。。。。.。....。。。。。.。..。..。。。。.。..。.。。...。.。。45.2已建成管道的保护。。..。。..。....。。。。。..。。.。.。。.。.。。。。。..55.3管道穿越.。..。。..。...。.。。.。.。。...。。。.。。.。。.。....。。..。。55。4管道连头.。..。..。.。.。。.。。.....。。..。。..。...。...。。.。.。。。65.5管沟回填。.。.。。。。。.。.。.。。.。.。。。。...。。。。。。.....。.。。.。。。65。6埋设标志桩。。.。。。.。。...。....。.。..。。...。。..。.。..。.。。。。.66。质量控制措施..。。.。。。。.。.......。.。。...。。。。。....。..。。。。。。77。HSE保证措施。.。.。.。。。.。。。..。..。。。。.。.。。。.。。。。。。.。。...。..8穿越榆济天然气管道施工方案1。编制依据1。1胜利油田设计院安洛天然气管道设计文件1.2《穿越地下管道典型图》线一DWG-0115PL01—081。3《油气长输管道工程施工及验收规范》GB50369-20061.4《石油天然气管道穿越工程施工验收规范》SY∕T4079-951.5安洛天然气管道工程线路施工技术要求2.工程概况安洛天然气管道工程北起榆林—濮阳—济南天然气管道安阳分输站，南至洛阳末站,包括一条干线和一条支线.输气管道干线从河南省安阳县境内的榆济线安阳分输站出来进入本工程输气首站，从首站出来向南，途经安阳市，汤阴县，鹤壁市，淇县，新乡卫辉市，新乡市，新乡县，获嘉县，焦作修武县，武陟县，博爱县，沁阳市,孟州市，洛阳市孟津县至洛阳末站，全长３０３ｋｍ,设计压力６。３Ｍｐａ，管径ф６１０，材质Ｌ４１５。本项目与榆济线天然气管道交叉共有1处，具体交叉施工位置：安洛线ＡＹ０１－ＡＹＯ２桩之间（榆济线安阳分输站西侧、Ｇ１０７东侧之间，太平店村）３.一般技术要求3。1新建管道从已建管道下方通过;3.2新建管道与已建管道的交叉角度≥３０°；3.3新建管道与已建管道的间距应≥500MM；3.4交叉处不能做连头，交叉点两边各5m管线做加强防腐.4.施工准备4。1在施工前对设计确定的已建成管道的交叉位置，首先派专人复核，用探测仪探定，确认无误后,对实际位置做好标记，用白灰线将已建成管道的走向详细记录，并记录好深度。4.2对于没有明确的交叉位置，可采取向管道管理方有关部门多方询问的方法来给予确认，或争取到已建成管道位置图，将其反应到管线施工图上，最终落实到现场.4.3穿越段的预制：在主体管道组装焊接的同时将穿越的管道预制出来，一般情况下预制管道长度比已建成管道与新建管道交叉段长24m。其施工方法与检验标准均与主体管道相同.5。施工技术措施5.1开挖管沟已建成管道周围3m以内管沟开挖管沟开挖前应请榆济线的主管部门到现场监督指导施工，采用人工开挖.首先根据探测出的已建成管道的位置，在其垂直方向挖长槽探沟，探沟深为2m×0.5m,用铁钎采用平铲法挖土，边挖边清理散土,挖沟人员要时刻主意土层的变化，如果在坚硬的土层中出现软土或沙土层，很可能就是已建成管道周围的软土层，挖土时就要格外的小心，一点一点地挖土,待管道露出，经榆济线现场人员确认为榆济线后,用人工开挖方法将交叉点管道周围3m之内的管沟全部挖出。5.1。2已建成管道周围3m以外的管沟开挖用机械开挖，是在已建成管道位置已确定,且被人工挖出情况下进行的。管沟深度参照设计图纸开挖并保证新建管道与已建成管道垂直间距≥500mm，在已建成管道与新建管道交叉段每侧各12m内水平面，两侧与主体管道管沟按弹性敷设相连接。5。2已建成管道的保护5．2。1已建成管道采用棉被
