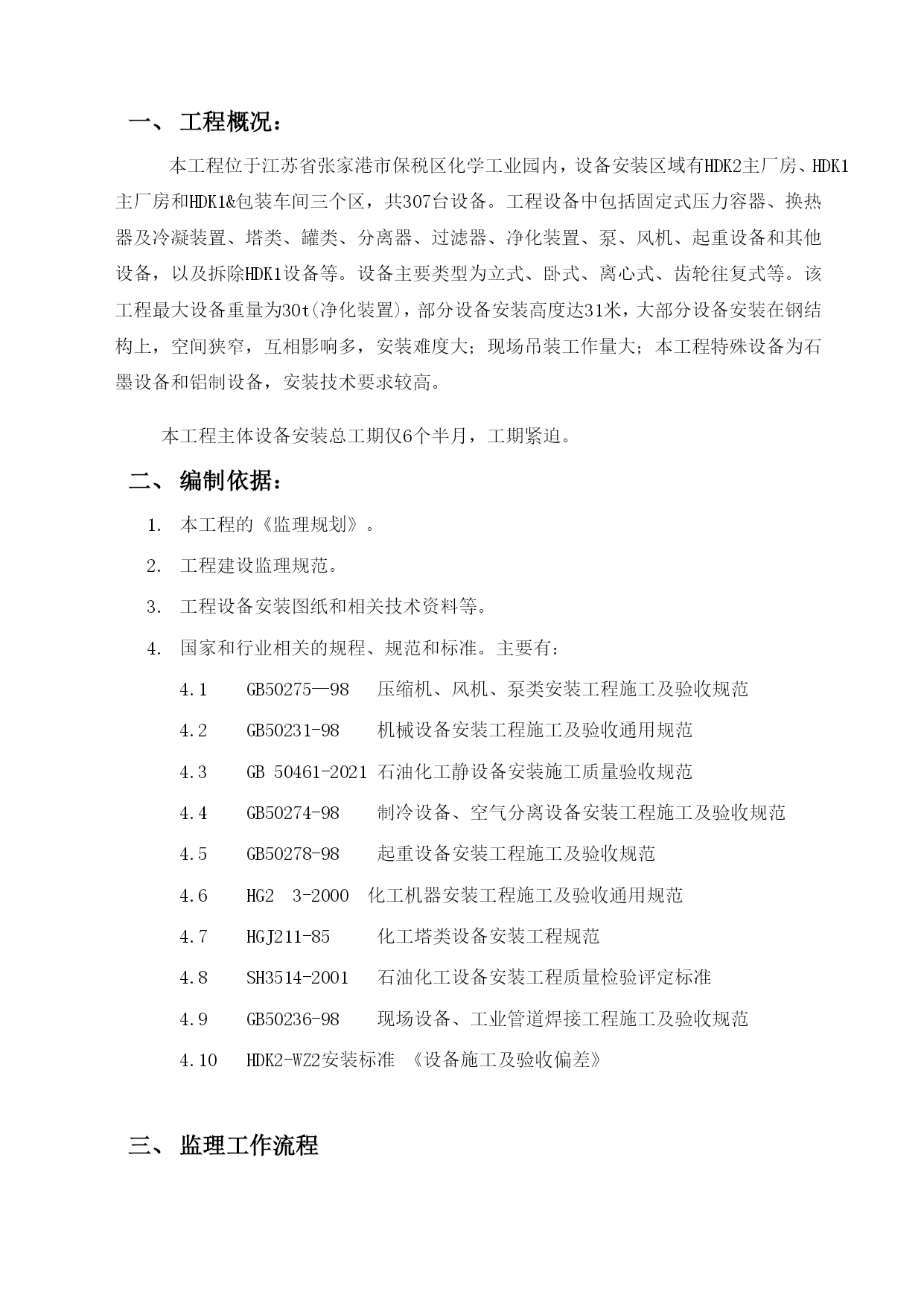

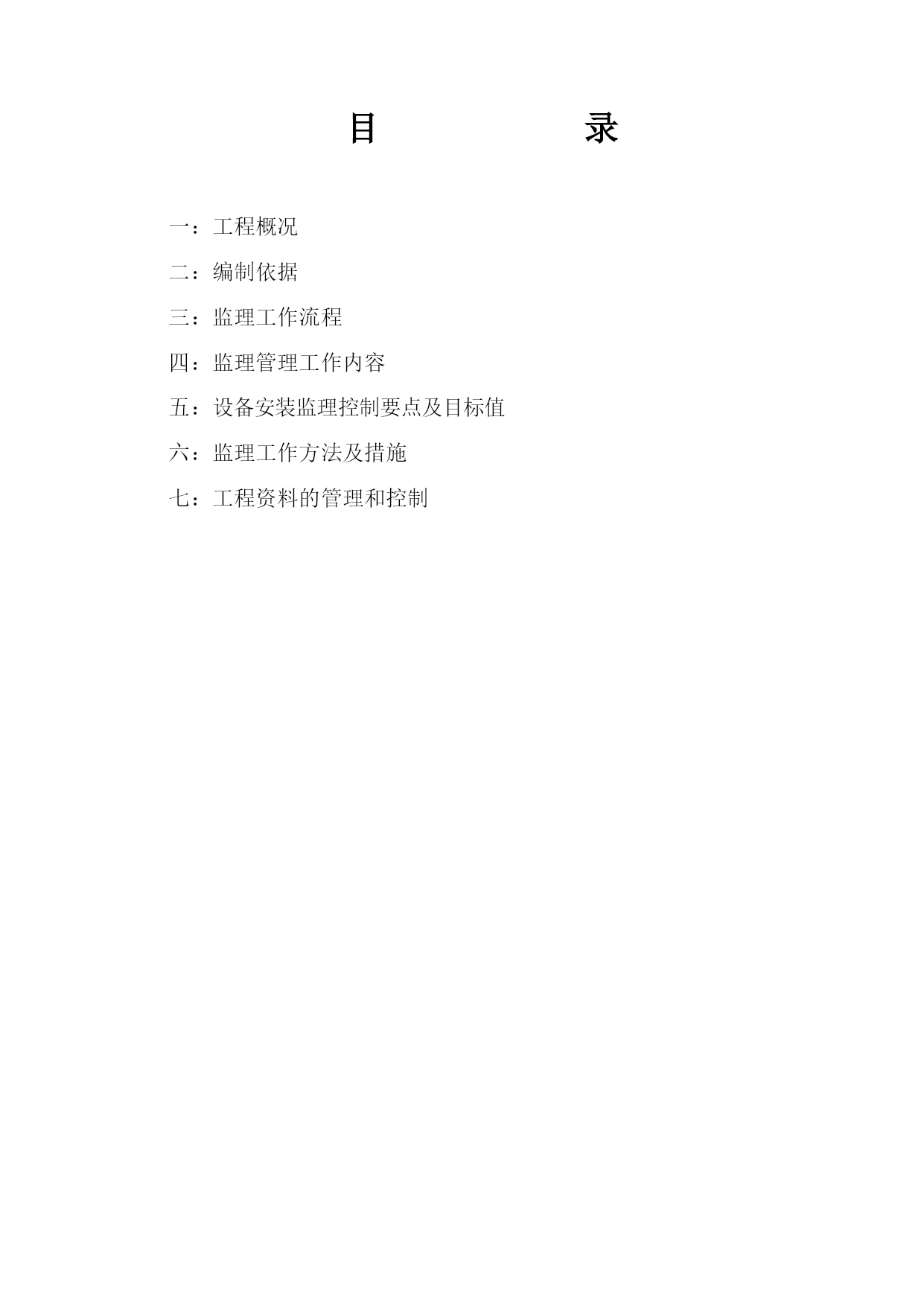

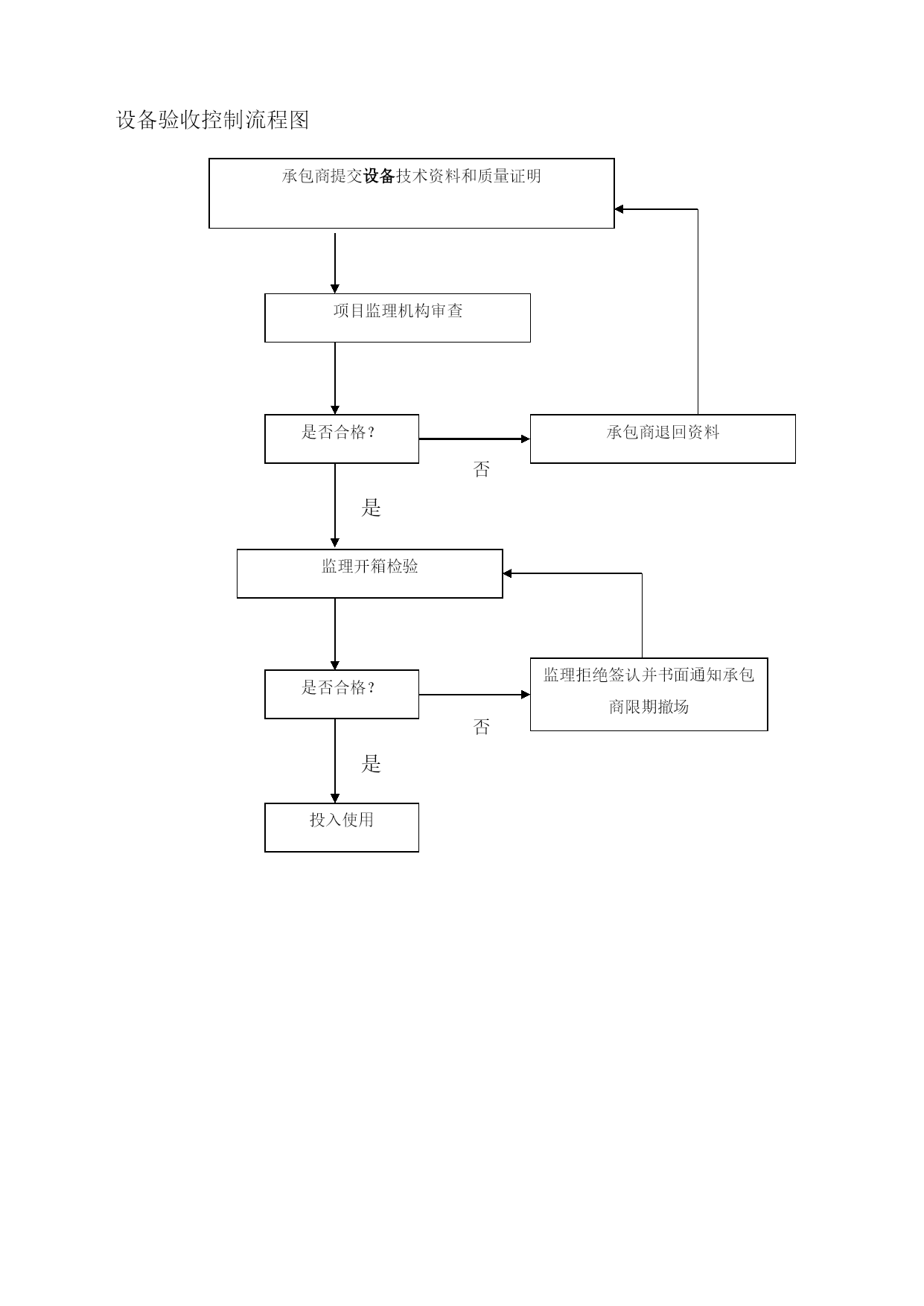

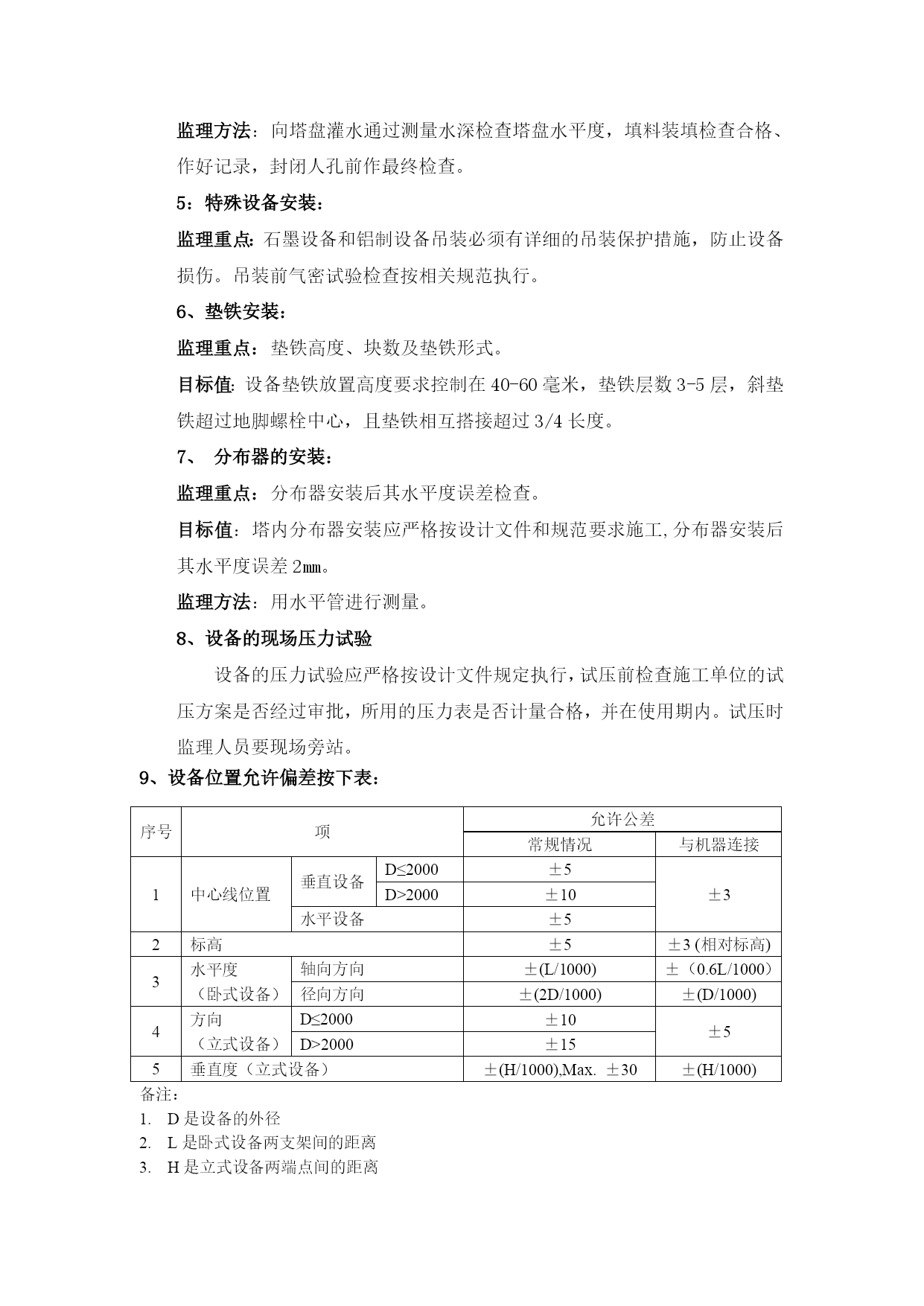

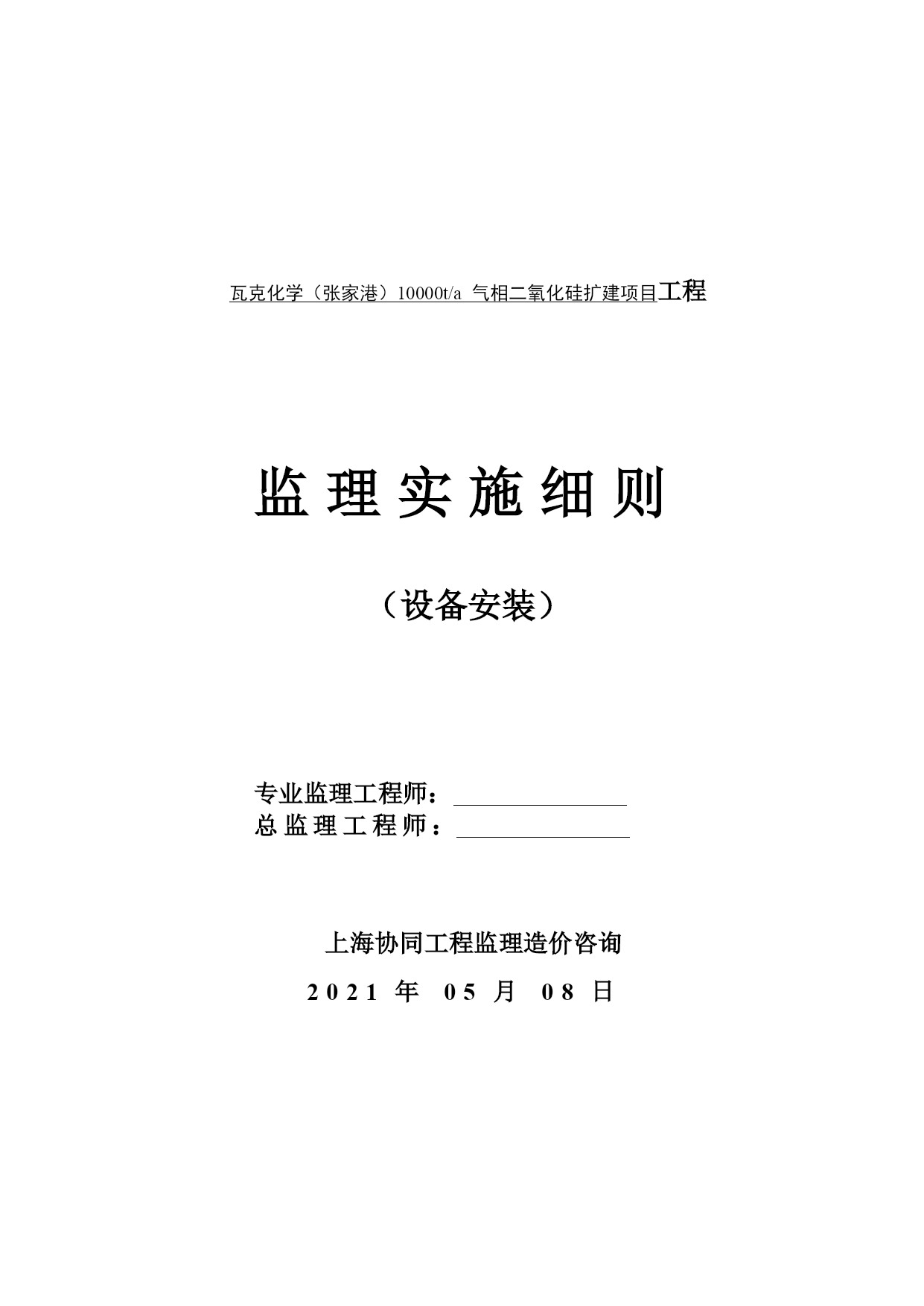

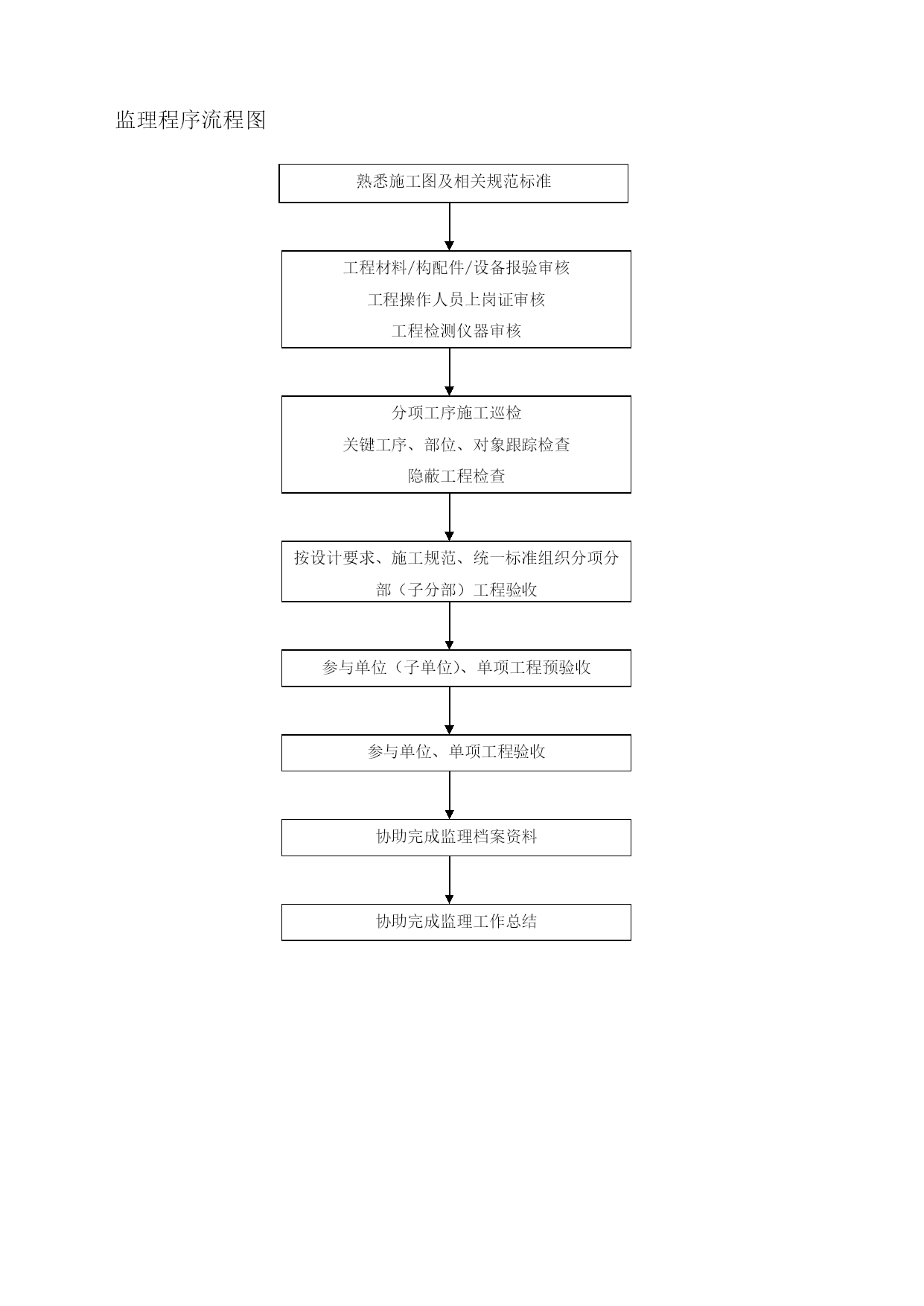

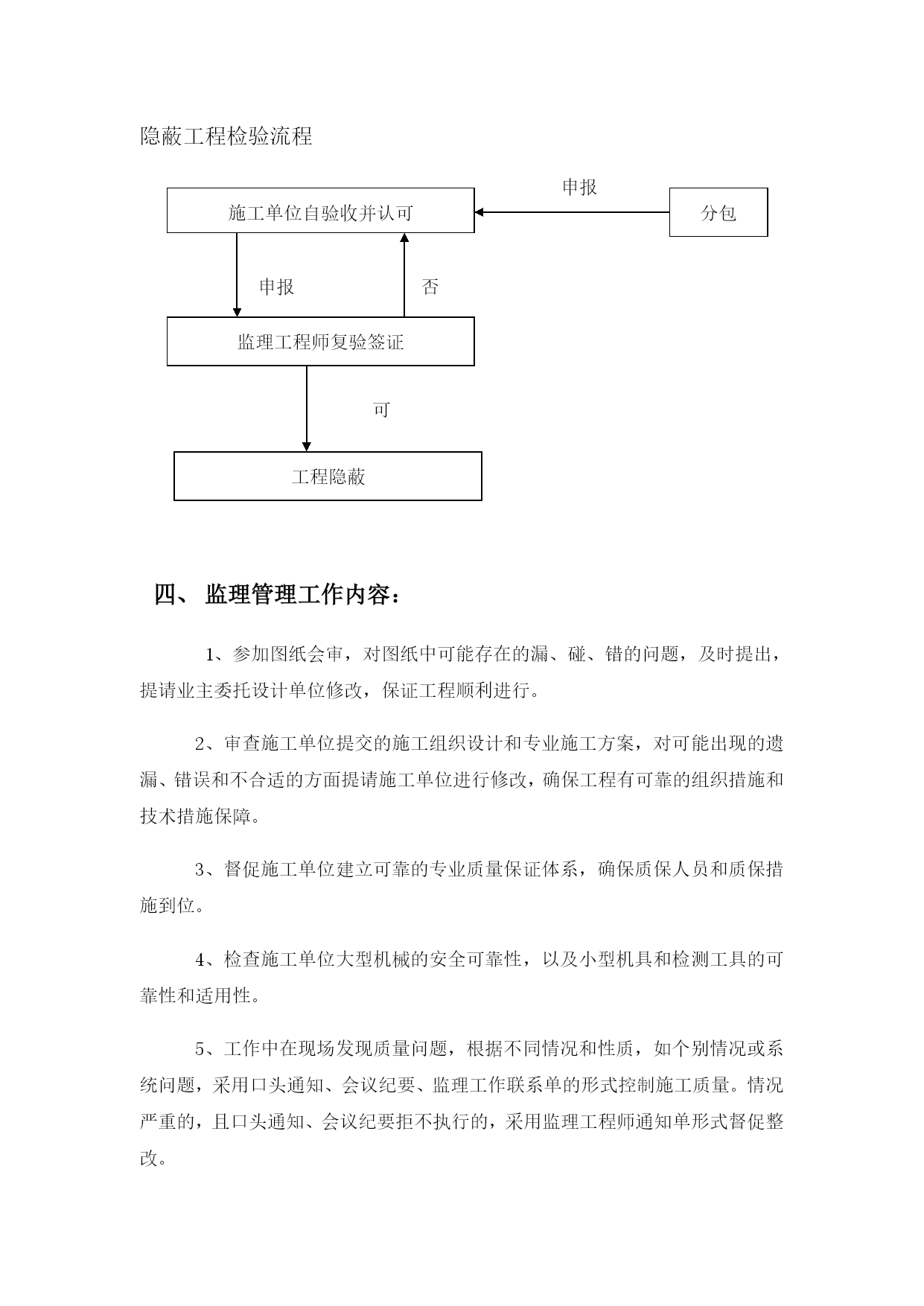

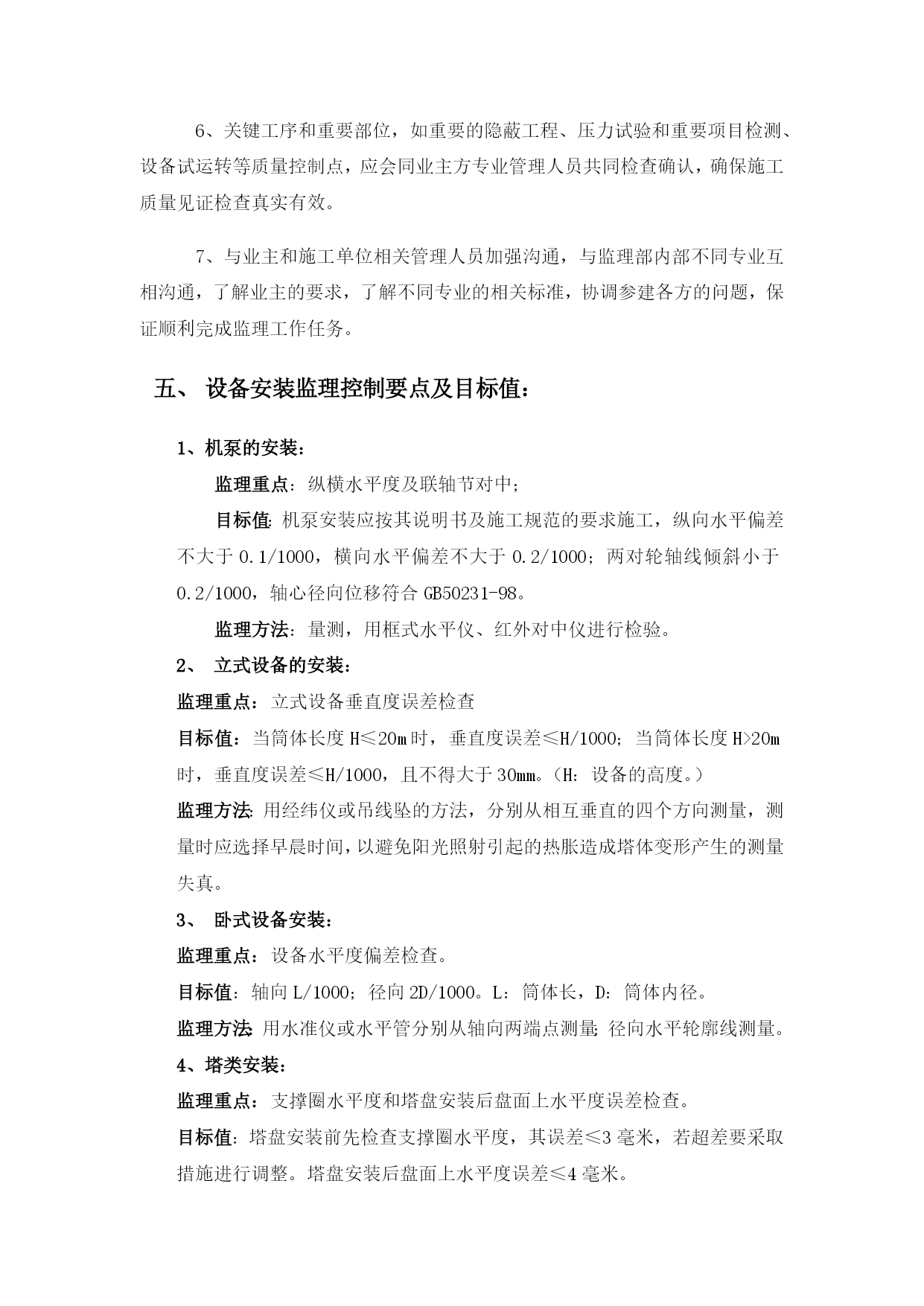

瓦克设备监理细则（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）瓦克化学（张家港）10000t/a气相二氧化硅扩建项目工程监理实施细则（设备安装）专业监理工程师：总监理工程师：上海协同工程监理造价咨询2021年05月08日目录一：工程概况二：编制依据三：监理工作流程四：监理管理工作内容五：设备安装监理控制要点及目标值六：监理工作方法及措施七：工程资料的管理和控制工程概况：本工程位于江苏省张家港市保税区化学工业园内，设备安装区域有HDK2主厂房、HDK1主厂房和HDK1&包装车间三个区，共307台设备。工程设备中包括固定式压力容器、换热器及冷凝装置、塔类、罐类、分离器、过滤器、净化装置、泵、风机、起重设备和其他设备，以及拆除HDK1设备等。设备主要类型为立式、卧式、离心式、齿轮往复式等。该工程最大设备重量为30t(净化装置)，部分设备安装高度达31米，大部分设备安装在钢结构上，空间狭窄，互相影响多，安装难度大；现场吊装工作量大；本工程特殊设备为石墨设备和铝制设备，安装技术要求较高。本工程主体设备安装总工期仅6个半月，工期紧迫。编制依据：本工程的《监理规划》。工程建设监理规范。工程设备安装图纸和相关技术资料等。国家和行业相关的规程、规范和标准。主要有：GB50275—98压缩机、风机、泵类安装工程施工及验收规范GB50231-98机械设备安装工程施工及验收通用规范GB50461-2021石油化工静设备安装施工质量验收规范GB50274-98制冷设备、空气分离设备安装工程施工及验收规范GB50278-98起重设备安装工程施工及验收规范HG23-2000化工机器安装工程施工及验收通用规范HGJ211-85化工塔类设备安装工程规范SH3514-2001石油化工设备安装工程质量检验评定标准GB50236-98现场设备、工业管道焊接工程施工及验收规范HDK2-WZ2安装标准《设备施工及验收偏差》监理工作流程监理程序流程图熟悉施工图及相关规范标准协助完成监理工作总结协助完成监理档案资料参与单位、单项工程验收参与单位（子单位）、单项工程预验收按设计要求、施工规范、统一标准组织分项分部（子分部）工程验收分项工序施工巡检关键工序、部位、对象跟踪检查隐蔽工程检查工程材料/构配件/设备报验审核工程操作人员上岗证审核工程检测仪器审核设备验收控制流程图承包商提交设备技术资料和质量证明否监理开箱检验是否合格？投入使用监理拒绝签认并书面通知承包商限期撤场是否承包商退回资料是是否合格？项目监理机构审查工序质量检验流程工序施工完毕否承包商自检、专职初验返修是否合格？是承包商发FIN是否进行下道工序监理工程师签署质检合格意见是是否合格？或第三方检验监理工程师现场检验查申报隐蔽工程检验流程施工单位自验收并认可分包否申报监理工程师复验签证工程隐蔽可监理管理工作内容：1、参加图纸会审，对图纸中可能存在的漏、碰、错的问题，及时提出，提请业主委托设计单位修改，保证工程顺利进行。2、审查施工单位提交的施工组织设计和专业施工方案，对可能出现的遗漏、错误和不合适的方面提请施工单位进行修改，确保工程有可靠的组织措施和技术措施保障。3、督促施工单位建立可靠的专业质量保证体系，确保质保人员和质保措施到位。4、检查施工单位大型机械的安全可靠性，以及小型机具和检测工具的可靠性和适用性。5、工作中在现场发现质量问题，根据不同情况和性质，如个别情况或系统问题，采用口头通知、会议纪要、监理工作联系单的形式控制施工质量。情况严重的，且口头通知、会议纪要拒不执行的，采用监理工程师通知单形式督促整改。6、关键工序和重要部位，如重要的隐蔽工程、压力试验和重要项目检测、设备试运转等质量控制点，应会同业主方专业管理人员共同检查确认，确保施工质量见证检查真实有效。7、与业主和施工单位相关管理人员加强沟通，与监理部内部不同专业互相沟通，了解业主的要求，了解不同专业的相关标准，协调参建各方的问题，保证顺利完成监理工作任务。设备安装监理控制要点及目标值：1、机泵的安装：监理重点：纵横水平度及联轴节对中；目标值：机泵安装应按其说明书及施工规范的要求施工，纵向水平偏差不大于0.1/1000，横向水平偏差不大于0.2/1000；两对轮轴线倾斜小于0.2/1000，轴心径向位移符合GB50231-98。监理方法：量测，用框式水平仪、红外对中仪进行检验。2、立式设备的安装：监理重点：立式设
