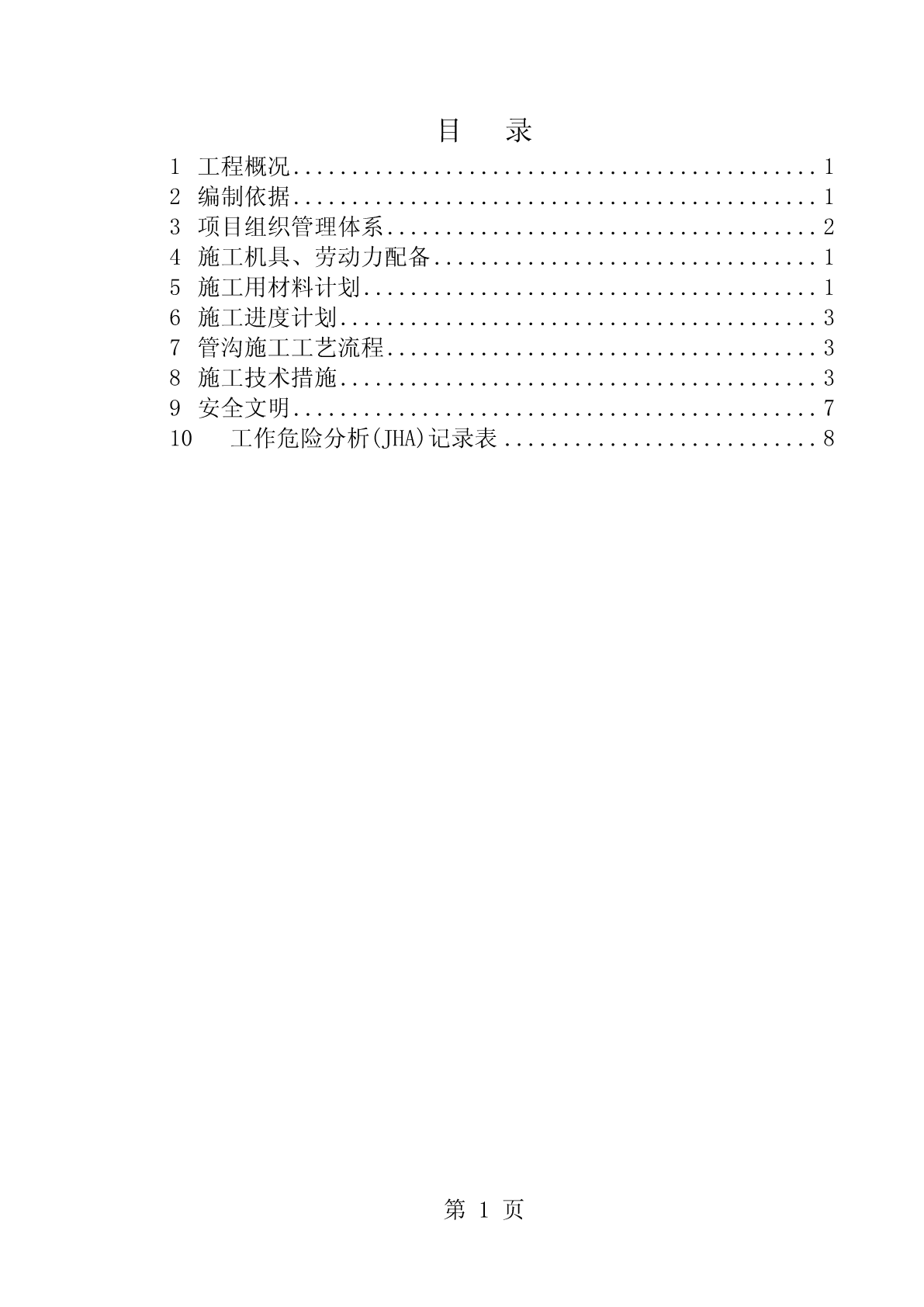

目录1工程概况.............................................12编制依据.............................................13项目组织管理体系.....................................24施工机具、劳动力配备.................................15施工用材料计划.......................................16施工进度计划.........................................37管沟施工工艺流程.....................................38施工技术措施.........................................39安全文明.............................................710工作危险分析(JHA)记录表...........................81工程概况1）管沟位于装置区内，净宽0.70米的管沟总长度为169.13米，净宽1.40米的管沟总长度为2.28米。2）管沟沟底高程为东高西低，坡度系数等于0.2%。其中东端沟底设计高程为EL99.200米。管沟沟壁顶面高程同装置街区地坪平面设计地面标高。3）管沟底板和沟壁采用钢筋混凝土结构，抗震设防烈度8度。混凝土强度等级为C25，抗渗等级为S6；基础垫层为C15。管沟盖板为花纹钢盖板，钢盖板焊接槽钢、扁铁龙骨，型钢材质为Q235B。4）管沟设伸缩缝3道。5）管沟采取抗渗防水措施，防水等级二级，二道设防。防水具体要求为“以防为主，防、排、截、堵相结合，刚柔相济，因地制宜，综合治理”为原则，主要通过抗渗混凝土，合理级配，优质外加剂，合理设置施工缝，科学的设计和施工解决。6）管沟采取结构自重抗浮设计方案，由于管沟位于装置区内，基本不进行地基处理。2编制依据1）地沟及盖板标准图集(02J331)的要求；2）混凝土结构工程施工质量验收规范(GB50204-2019)；3）地下防水工程施工质量验收规范(GB50208-2019)；4）钢结构工程施工质量验收规范(GB50205-2019)；5）建筑钢结构焊接规程(JGJ81-91)；6）涂料前钢结构表面锈蚀等级和除锈等级(GB8923)。3项目组织管理体系(见下图)项目经理：4施工机具、劳动力配备1）施工机具序号名项目称总工：单位数量1钢筋切断机台12钢筋调直机台13钢筋成型机台14钢筋弯弧机台1513m长臂反铲挖掘机台1620t自卸式运输车台27蛙式打夯机台18直流电焊机台29氧气、乙炔套210混凝土振动棒只211角磨机台42）劳动力序号名称人数1电工12混凝土工23钢筋工124模板工125电焊工46普工155施工用材料计划物资名规格型号计量单位所需数量使用部位称角铁L63*6，Q235Bm354.55M-1钢板-8*180*180，Q235Bm²1M-2槽钢[12.6，Q235Bm3.5GL15-6槽钢[10，Q235Bm10.3GL8-4角铁L50*6，Q235Bm2.9SC8-1钢板-10*400*400，m²12.53埋板B-1Q235B花纹钢-8*900*495，Q235Bm²164.34GB8-4板槽钢[10，Q235Bm752.71GB8-4扁钢-6*80，Q235Bm887.14GB8-4花纹钢-8*1600*495，m²5.04GB15-4板Q235B槽钢[12.6，Q235Bm26GB15-4扁钢-6*80，Q235Bm21.41GB15-4钢筋HPB235、HRB335级t6.50管沟钢筋止水栓Φ12，L=700(其中套1200管沟壁杆丝400)钢模板小型m²250沟壁及底板钢管D48*3.5m5200管沟模板安装防水卷高聚物改性沥青卷m²900管沟防水材材防水砂1:2.5防水砂浆m²900管沟防水浆牛皮纸卷2伸缩缝防水油小桶1伸缩缝膏6施工进度计划1）.现场施工生产进度情况管沟现场施工根据管沟分布的情况，分3个流水段施工(见下图)装置区内管沟施工工期为15天。2）进度保证措施a)确保施工质量，只有质量有保证，施工进度才能有保证；b)施工及管理人员各负其责，责任到人；c)钢筋、预埋件、钢盖板、止水栓杆、防水材料等备料充足，避免出现等料误工情况的发生；d)对施工用机具及时
