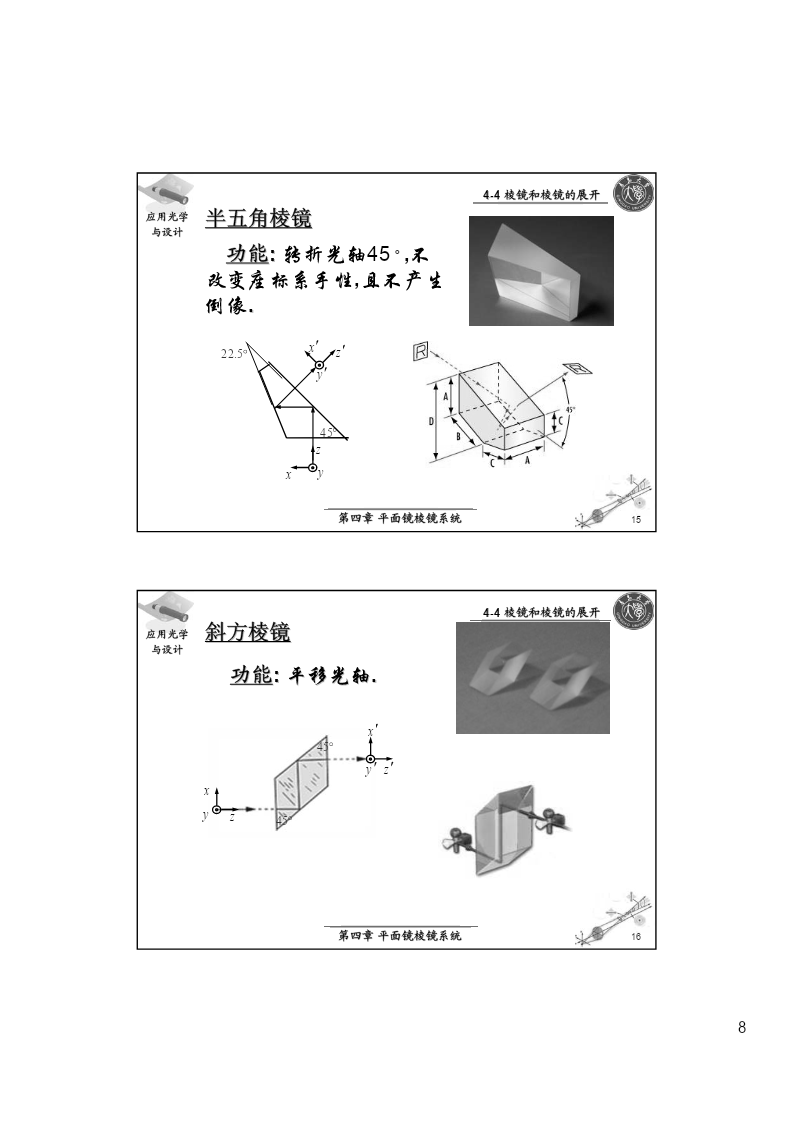

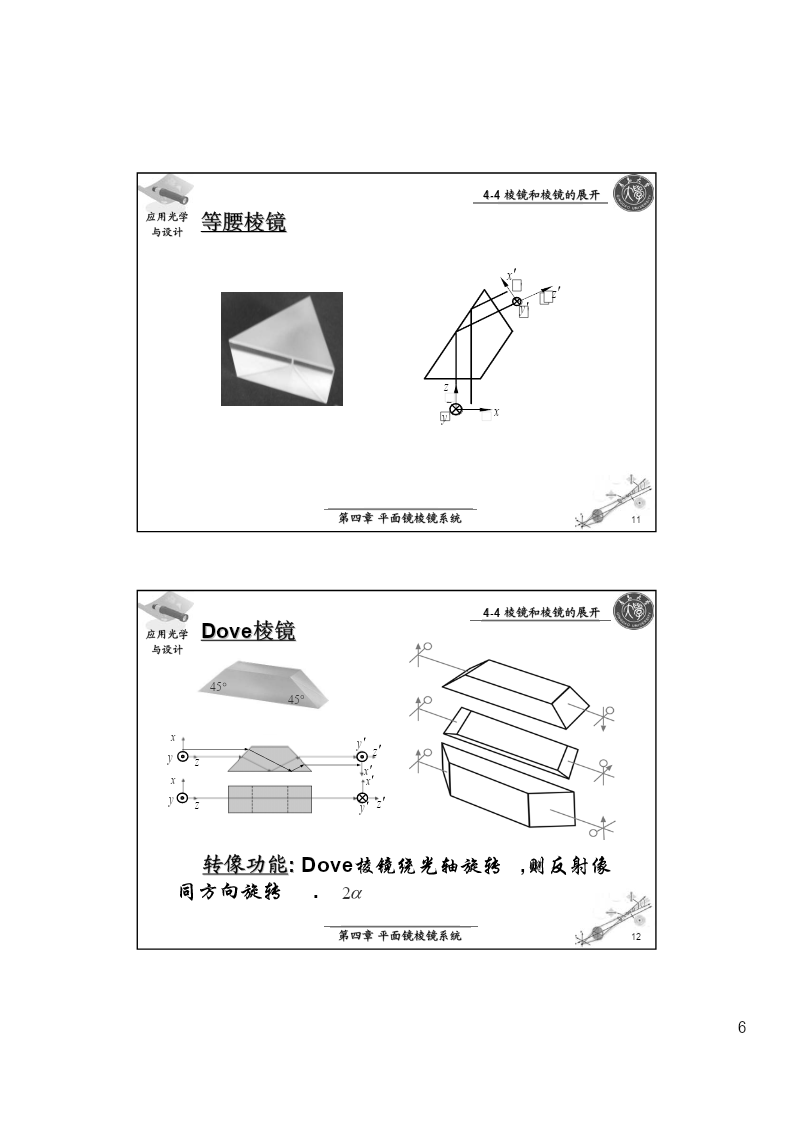

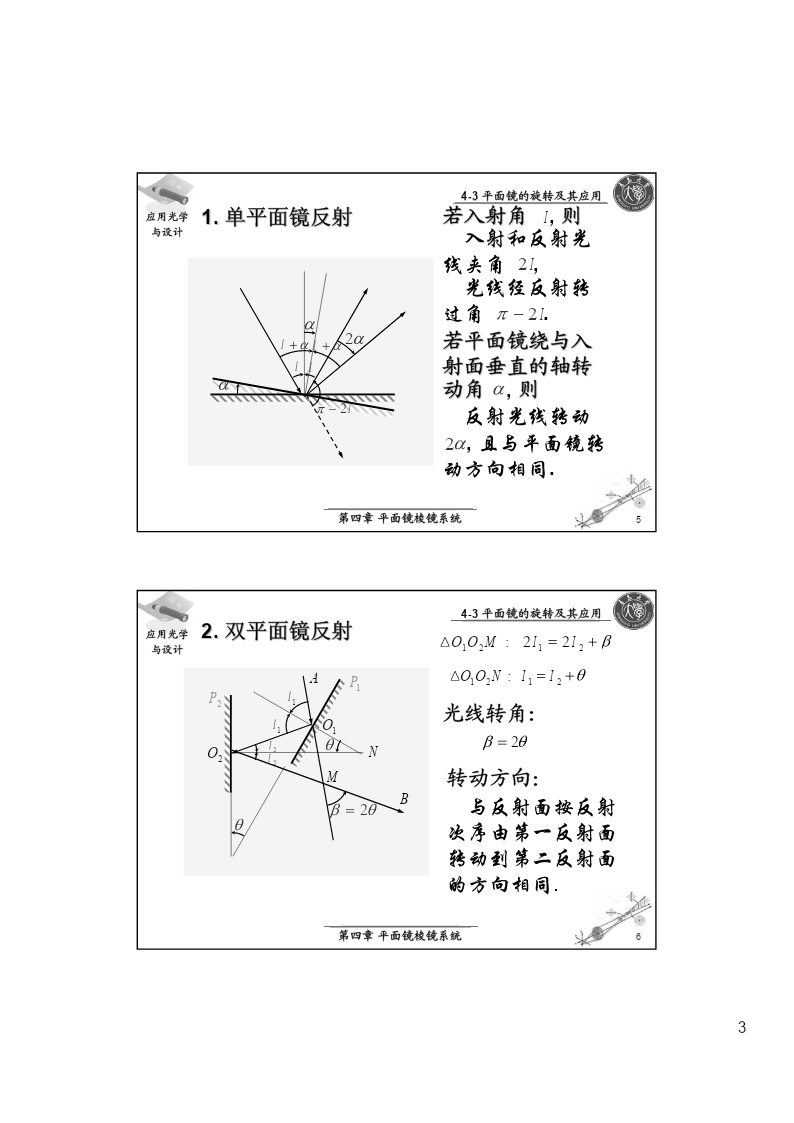

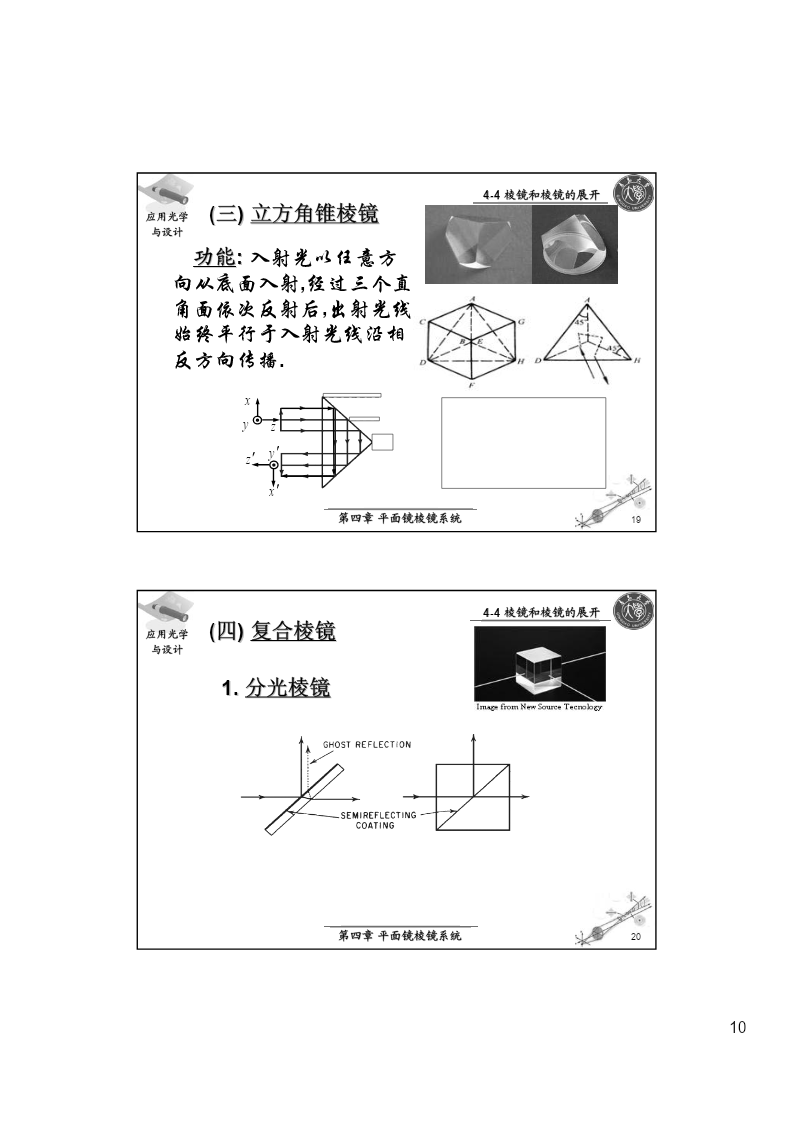

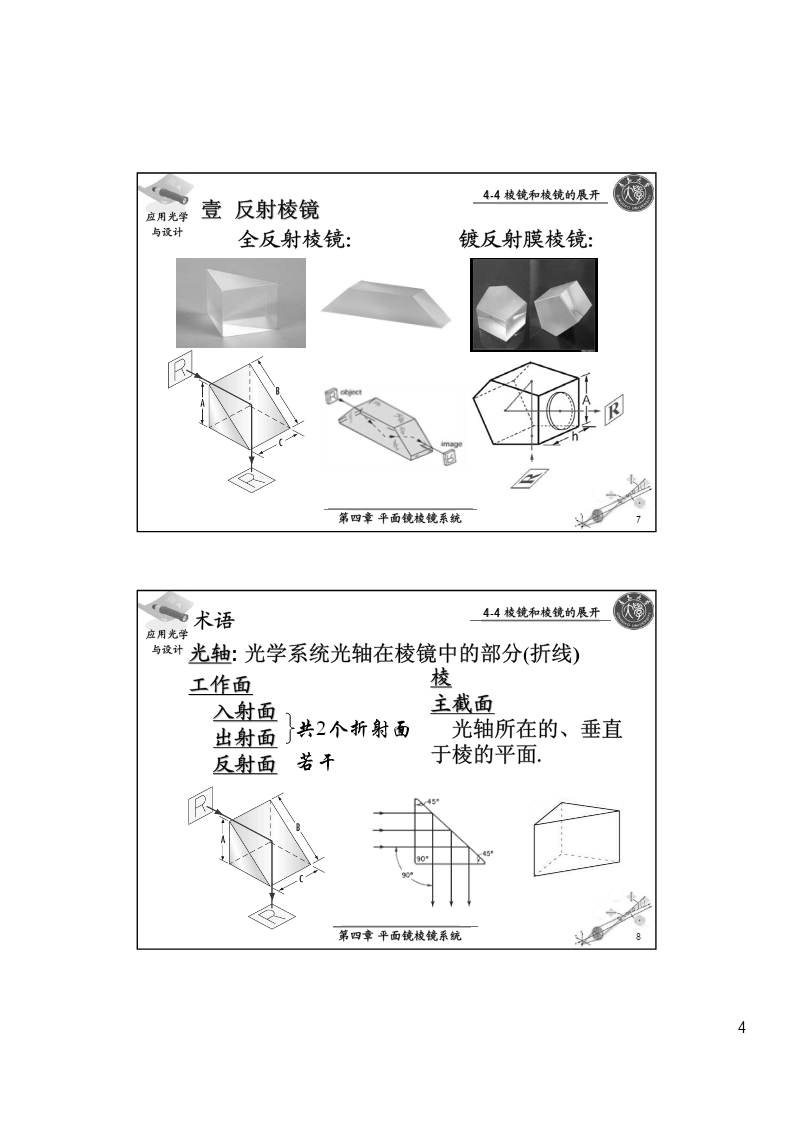

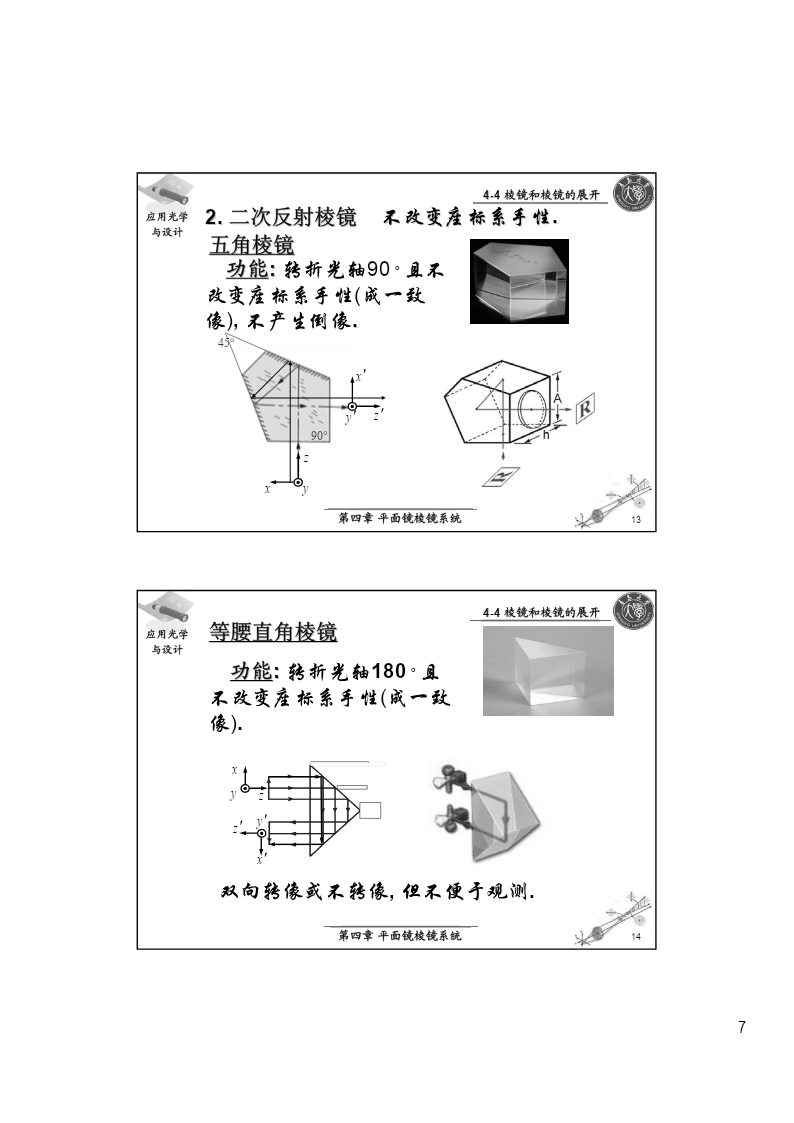

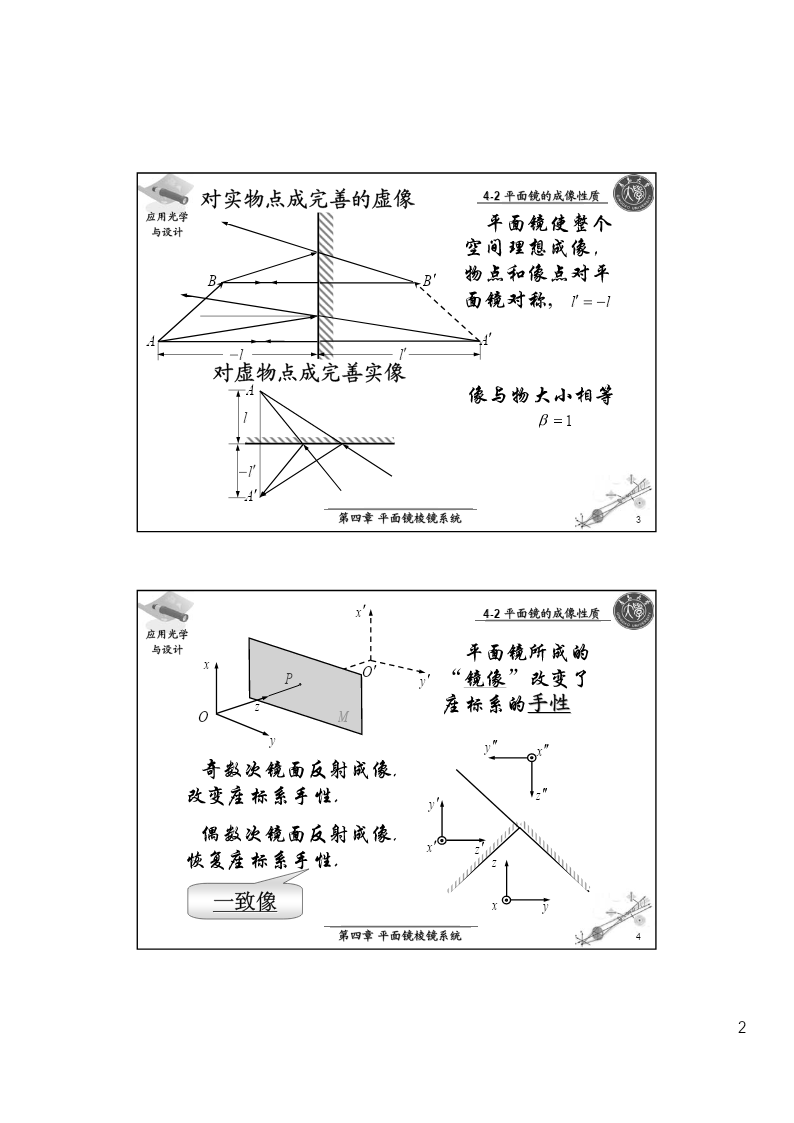

4-1平面镜棱镜系统在光学仪器中的应用应用光学与设计1.折叠光路减小系统长度2.转像第四章平面镜棱镜系统14-1平面镜棱镜系统在光学仪器中的应用应用光学与设计3.转折光路4.改变视角第四章平面镜棱镜系统21对实物点成完善的虚像4-2平面镜的成像性质应用光学与设计平面镜使整个空间理想成像，BB′物点和像点对平面镜对称,ll′=−AA′−ll′对虚物点成完善实像A像与物大小相等lβ=1−l′A′第四章平面镜棱镜系统3x′4-2平面镜的成像性质应用光学与设计x平面镜所成的O′Pz′y′“镜像”改变了z座标系的手性OMyy′′x′′奇数次镜面反射成像,z′′改变座标系手性.y′偶数次镜面反射成像,x′z′恢复座标系手性.z一致像xy第四章平面镜棱镜系统424-3平面镜的旋转及其应用应用光学1.单平面镜反射若入射角I,则与设计入射和反射光线夹角2I,光线经反射转π−2Iα过角.I+αI+α2α若平面镜绕与入II射面垂直的轴转α动角α,则π−2I反射光线转动2α,且与平面镜转动方向相同.第四章平面镜棱镜系统54-3平面镜的旋转及其应用应用光学双平面镜反射2.双平面镜反射OOM:2I=2I+β与设计1212AOO12N:I1=I2+θP1PI12光线转角:I1O1Iβ=2θO2θN2I2M转动方向:Bβ=2θ与反射面按反射θ次序由第一反射面转动到第二反射面的方向相同.第四章平面镜棱镜系统634-4棱镜和棱镜的展开应用光学壹反射棱镜与设计全反射棱镜:镀反射膜棱镜:第四章平面镜棱镜系统7术语4-4棱镜和棱镜的展开应用光学与设计光轴:光学系统光轴在棱镜中的部分(折线)工作面棱入射面主截面出射面共2个折射面光轴所在的、垂直反射面若干于棱的平面.第四章平面镜棱镜系统844-4棱镜和棱镜的展开应用光学一.反射棱镜的类型与设计(一)简单棱镜只有一个主截面,所有工作面与主截面垂直.1.一次反射棱镜等腰直角棱镜等腰棱镜Dove棱镜第四章平面镜棱镜系统94-4棱镜和棱镜的展开应用光学等腰直角棱镜与设计功能:转折光轴90˚且改变座标系手性(成镜像),单向转像.xyzx′y′z′使用要求:入射面和出射面都垂直于光轴.第四章平面镜棱镜系统1054-4棱镜和棱镜的展开应用光学等腰棱镜与设计等腰棱镜x′z′y′zyx第四章平面镜棱镜系统114-4棱镜和棱镜的展开应用光学Dove棱镜与设计45°45°xy′z′yzx′xx′yzy′z′转像功能:Dove棱镜绕光轴旋转,则反射像α同方向旋转.2α第四章平面镜棱镜系统1264-4棱镜和棱镜的展开应用光学2.二次反射棱镜不改变座标系手性.与设计五角棱镜功能:转折光轴90˚且不改变座标系手性(成一致像),不产生倒像.45°x′y′z′90°zxy第四章平面镜棱镜系统134-4棱镜和棱镜的展开应用光学等腰直角棱镜与设计功能:转折光轴180˚且不改变座标系手性(成一致像).xyzz′y′x′双向转像或不转像,但不便于观测.第四章平面镜棱镜系统1474-4棱镜和棱镜的展开应用光学半五角棱镜与设计功能:转折光轴45˚,不改变座标系手性,且不产生倒像.′22.5°xz′y′45°zxy第四章平面镜棱镜系统154-4棱镜和棱镜的展开应用光学斜方棱镜与设计功能:平移光轴.x′45°y′z′xyz45°第四章平面镜棱镜系统1684-4棱镜和棱镜的展开应用光学3.三次反射棱镜与设计施密特棱镜功能:转折光轴45˚,改变座标系手性(成镜像),单向转像.可用于折叠光路.z′xy′45°x′yz67.5°67.5°第四章平面镜棱镜系统174-4棱镜和棱镜的展开应用光学与设计(二)屋脊棱镜第四章平面镜棱镜系统1894-4棱镜和棱镜的展开应用光学(三)立方角锥棱镜与设计功能:入射光以任意方向从底面入射,经过三个直角面依次反射后,出射光线始终平行于入射光线沿相反方向传播.xyzz′y′x′第四章平面镜棱镜系统194-4棱镜和棱镜的展开应用光学(四)复合棱镜与设计1.分光棱镜第四
