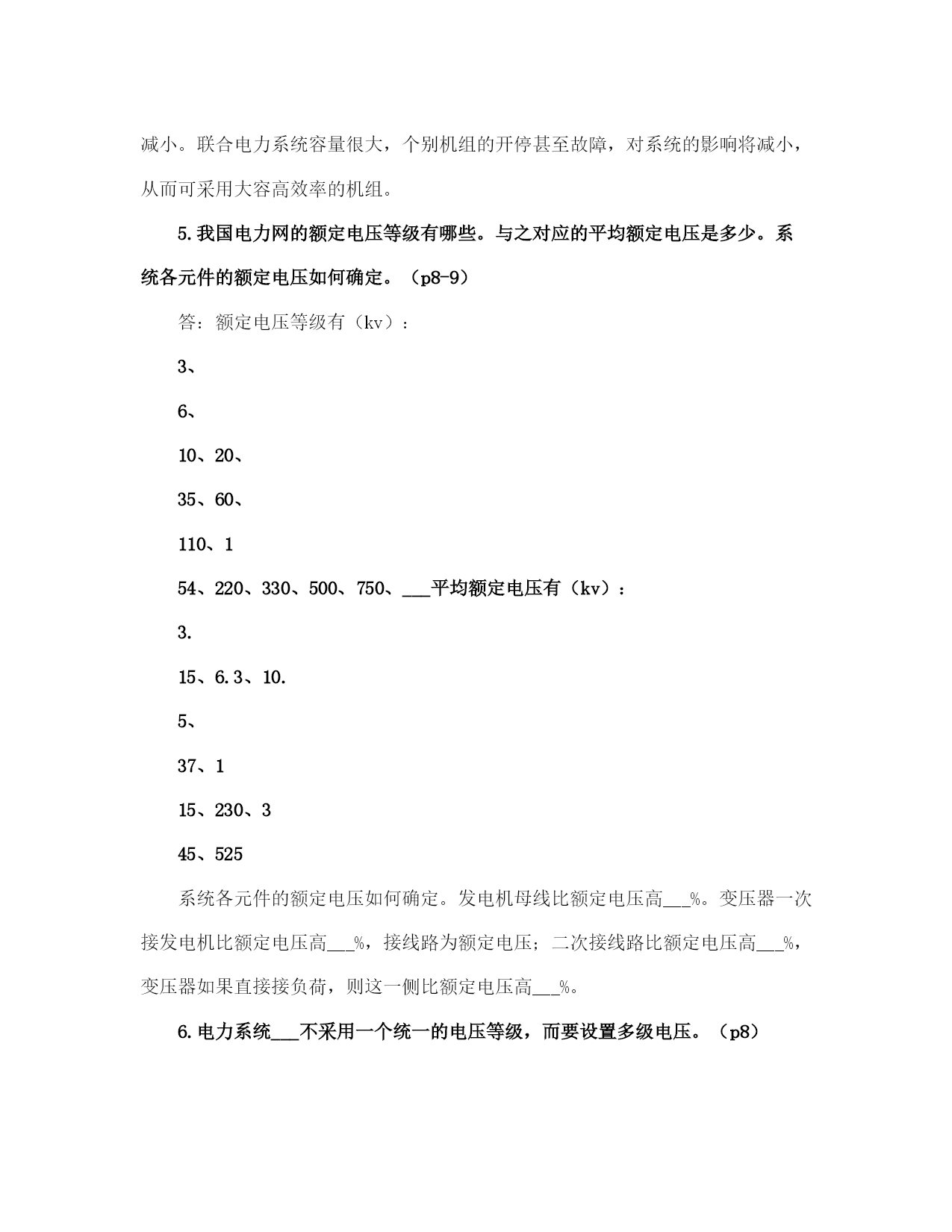

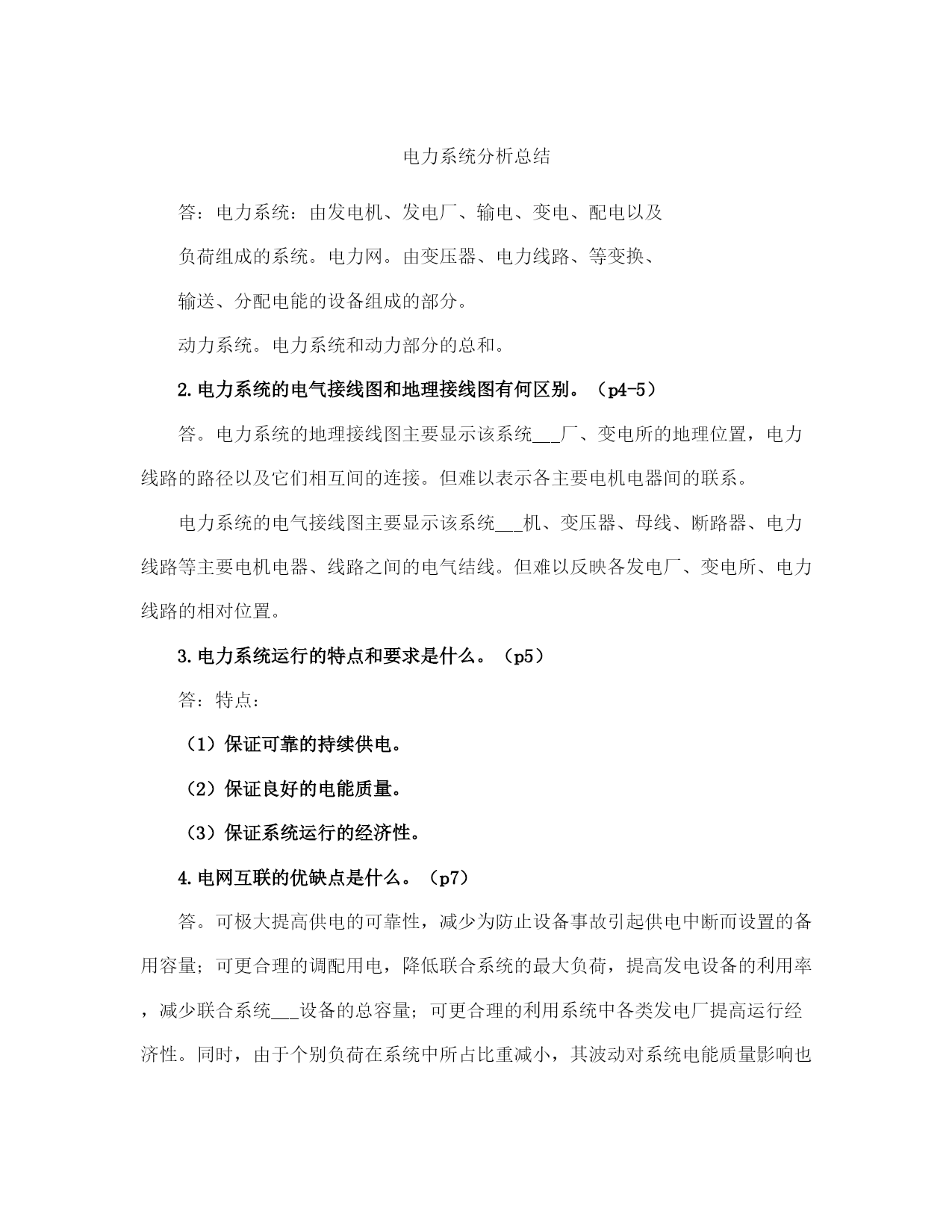

电力系统分析总结范本(完整版）文档资料可直接使用，可编辑，欢迎下载电力系统分析总结答：电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。电力网。由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。动力系统。电力系统和动力部分的总和。2.电力系统的电气接线图和地理接线图有何区别。（p4-5）答。电力系统的地理接线图主要显示该系统___厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。但难以表示各主要电机电器间的联系。电力系统的电气接线图主要显示该系统___机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。但难以反映各发电厂、变电所、电力线路的相对位置。3.电力系统运行的特点和要求是什么。（p5）答：特点：（1）保证可靠的持续供电。（2）保证良好的电能质量。（3）保证系统运行的经济性。4.电网互联的优缺点是什么。（p7）答。可极大提高供电的可靠性，减少为防止设备事故引起供电中断而设置的备用容量；可更合理的调配用电，降低联合系统的最大负荷，提高发电设备的利用率，减少联合系统___设备的总容量；可更合理的利用系统中各类发电厂提高运行经济性。同时，由于个别负荷在系统中所占比重减小，其波动对系统电能质量影响也减小。联合电力系统容量很大，个别机组的开停甚至故障，对系统的影响将减小，从而可采用大容高效率的机组。5.我国电力网的额定电压等级有哪些。与之对应的平均额定电压是多少。系统各元件的额定电压如何确定。（p8-9）答：额定电压等级有（kv）：3、6、10、20、35、60、110、154、220、330、500、750、___平均额定电压有（kv）：3.15、6.3、10.5、37、115、230、345、525系统各元件的额定电压如何确定。发电机母线比额定电压高___%。变压器一次接发电机比额定电压高___%，接线路为额定电压；二次接线路比额定电压高___%，变压器如果直接接负荷，则这一侧比额定电压高___%。6.电力系统___不采用一个统一的电压等级，而要设置多级电压。（p8）答。三相功率s和线电压u、线电流i之间的固定关系为。当功率一定时电压越高电流越小，导线的载流面积越小，投资越小；但电压越高对绝缘要求越高，杆塔、变压器、断路器等绝缘设备投资越大。综合考虑，对应一定的输送功率和输送距离应有一最合理的线路电压。但从设备制造角度考虑，又不应任意确定线路电压。考虑到现有的实际情况和进一步发展，我国国家标准规定了标准电压等级。7.导线型号lgj-300/40中各字母和数字代表什么。（p27）答。l表示铝，g表示钢，j表示多股导线绞合。300表示铝线额定截面积为300，40表示钢线额定截面积为40。什么是电晕现象，它和输电线路的哪个参数有关。答。电晕指在强电磁场作用下导线周围空气的电离现象。它和输电线路的电导g有关。9.我国中性点接地方式有几种。______kv以上电网采用中性点直接接地。___kv以下电网采用中性点不接地方式。（p10-11）答。有不接地、直接接地、经消弧线圈接地三种接地方式。___kv以上电网采用中性点直接接地防止单相故障时某一相的电压过高。___kv以下电网采用中性点不接地方式可提高供电可靠性。10.架空输电线路___要进行换位。（p28-29）答：为了平衡线路的三相参数。11.中性点不接地的电力系统发生单相接地故障时，各相对地电压有什么变化。单相接地电流的性质如何。怎样计算。（p11）答。故障相电压等于0，非故障相电压升高倍。单相接地电流为容性。（计算见书p11.）12.电力系统的接线方式有哪些。各自的优缺点有哪些。（p7）答：接线方式：有备用接线和无备用接线。有备用接线优点：提高供电可靠性，电压质量高。缺点：不够经济。无备用接线优点：简单，经济，运行方便。缺点：供电可靠性差。14.按结构区分，电力线路主要有哪几类。（p26）答：架空线路和电缆线路。15.架空线路主要有哪几部分组成。各部分的作用是什么。（p26）答：有导线、避雷线、杆塔、绝缘子、金具等构成。作用：（1）：导线：传输电能。（2）避雷线。将雷电流引入大地以保护电力线路免受雷击。（3）杆塔。支持导线和避雷线。（4）绝缘子。使导线和杆塔间保持绝缘。（5）金具。支持、接续、保护导线和避雷线，连接和保护绝缘子。16.电力系统采用分裂导线有何作用。简要解释基本原理。（p27）答：改变导线周围的电磁场分布，减少电晕和线路电抗。17.电力线路一般以什么样的等值电路来表示。（p46）答：π型。18.什么是变压器的短路试验和空载试验。从这两个试验中可确定变压器的那些参数（p21）答：看电机书。短路试验确定电阻、
