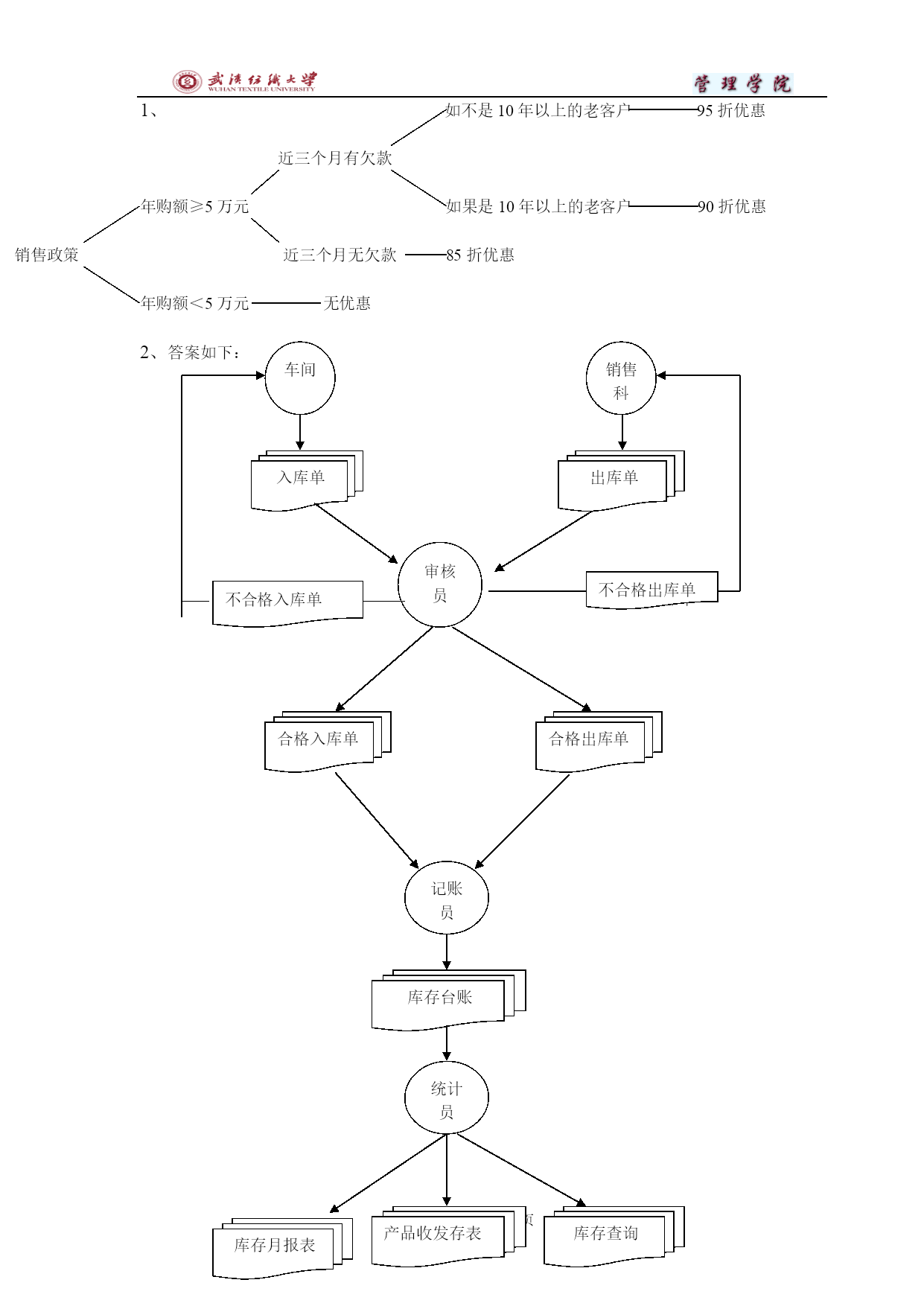

第PAGE9页共NUMPAGES9页物流管理信息系统实验报告姓名：王威班级：金融3103班学号1020911123实验成绩：同组姓名：韩奕乐1020911116实验日期：12-1\8\15指导老师：杜进批阅日期：【实验目的】1．了解物流管理信息系统的设计和实现过程。【实验题目】一、实验模拟设计题1．某商品流通企业拟筹建销售管理信息系统，模块结构图如下，请评价其结构合理性，（如需改进要提出改进方案）并上机（VFP）实现其菜单界面。销售基础数据销售类型维护销售员维护销售佣金维护订货方式维护交货方式维护客户资料维护客户组别维护退货原因维护订单取消原因维护价格种类维护费用定义维护销售计划管理销售计划维护销售计划合并销售订单管理产品系列维护订单维护合同终止结清信用管理订单终止结清销售价格维护合同维护催款计划退换货通知差价维护发票维护销售过账发货通知收发货管理销售政策发布服务过程记录服务跟踪销售网点维护销售服务记录销售服务管理销售计划管理销售管理销售订单管理收发货管理销售服务管理销售基础数据2．下图是企业生产管理E—R关系图，请对该关系进行优化，并尝试设计其数据结构和定义主码。1nn1mn参照1nn1n11nmn车间物料占用工序作业计划领料单物料库存mn完工检验单车间任务明细车间任务生产工票任务例外信息成本数据参照2组成参照3分配领料工序物料占用MRP任务车间基础数据生成生成参照1分配送检1nn企业生产管理E—R关系图二、系统分析阶段实验题要求：文档齐全，图例标注清楚，可采用CASE辅助完成，2周内上传结果。背景：以下系统均作了详细调查，原有系统的数据流程、组织结构等对新系统的影响暂不考虑。1．给定信息：某商业公司的销售政策规定：年购货额在5万元以上且最近3个月无欠款的顾客可享受85折优惠；若最近3个月有欠款，若是本公司10年以上的老客户可享受90折优惠；如不是老客户，只有95折优惠。年购货额不足5万元者，无折扣。要求：根据上述给定信息，将其逻辑加工用判断树的形式表示出来。2．某糖果厂的产品库存管理的业务描述如下。请根据所描述的业务画出该系统的数据流程图。（1）单据审核：审核员负责对产品的入库单、出库单进行审核，检查入库单和出库单填写的形式是否符合要求，产品实际入库数量和金额与入库单上填写的数据是否一致。出库单上填写的出库数量是否大于产品实际库存量等，不合格的单据分别返回其来源处，入库单返回车间和出库单返回销售科。合格的单据转给记帐员登记库存台帐。（2）登录库存台帐：记帐员根据合格的入库单和出库单登记产品出入库台帐，记录每一笔出入库业务。（3）库存统计：统计员根据库存台帐定期统计分析各种产品的每日、每月出入库数量等综合数据，也可进行库存数量的随即查询等。要求：<1>写出图例符号定义<2>各数据流、数据存储标注清楚名字。3．下表所示商品关系符合2NF但不是3NF，试把它化为符合3NF的关系。商品代码商品名称生产厂名生产厂址4．图书馆借书/还书系统的功能如下：（1）首先检查每一位读者是否为本馆的正式读者，检查借书单还书单填写正确与否；（2）借书要查询本馆是否有这种书，如果有还要看当前库存量，若只剩一本，也不借给，若可以借给，就办理借阅手续；（3）还书要检查应还日期，对超期者应给予适当处理。（4）可查询馆内藏书情况，正式读者情况，超期借阅情况。要求：根据给定功能，画出该系统的数据流程图（DFD）和模块结构图ＭＳＣ。5．关系规范设计题下面的数据结构“零件-工程”表描述了零件和工程的关系，同一零件可用不同的工程，每一个工程需要若干不同的零件。完成这一描述的1NF、2NF、3NF.零件-工程(零件编号,零件名称,规格参数,库存量)工程(工程编号,工程名称,工程负责人,需要零件数量,工程预算)6．分析设计题某校学籍管理科拟筹建一个学生学籍管理信息系统，经过详细调查及需求分析，确定该系统应满足以下功能：入学时根据入学通知书录入学生自然情况；平时录入考试成绩、奖惩情况、升留级情况等资料；学生毕业时输出学生在校情况表；平时可查询学生情况、统计学生班级情况。要求：根据给定功能，画出该系统的数据流程图（DFD）和模块结构图ＭＳＣ。说明：除上述给定信息外，可依据设计需要自行定义外部项、数据流、数据文件等要素的名称。【实验结果或解答】实验模拟设计题1、答案见附件一评价：2、答
