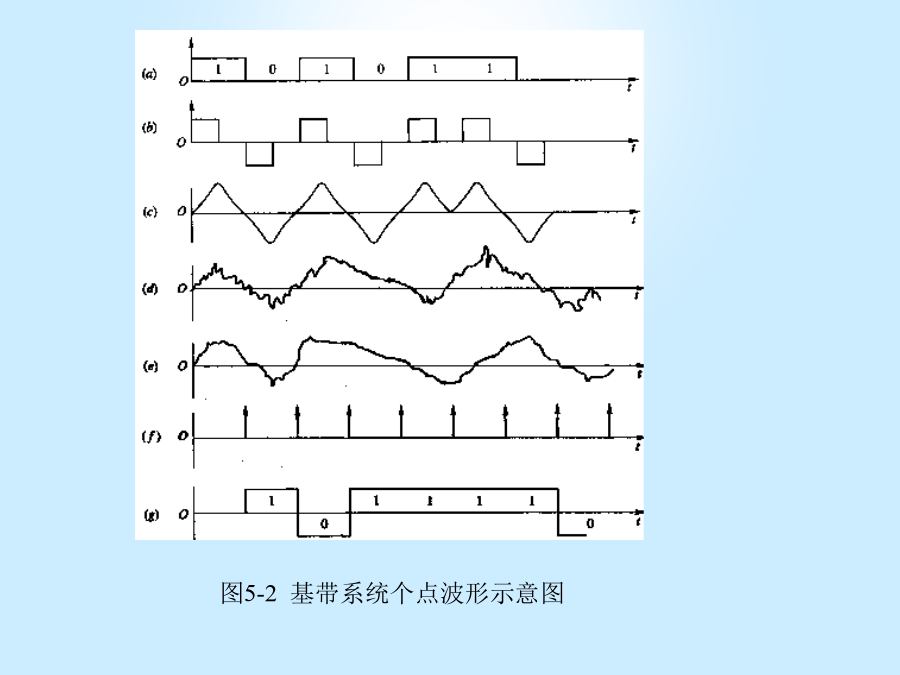

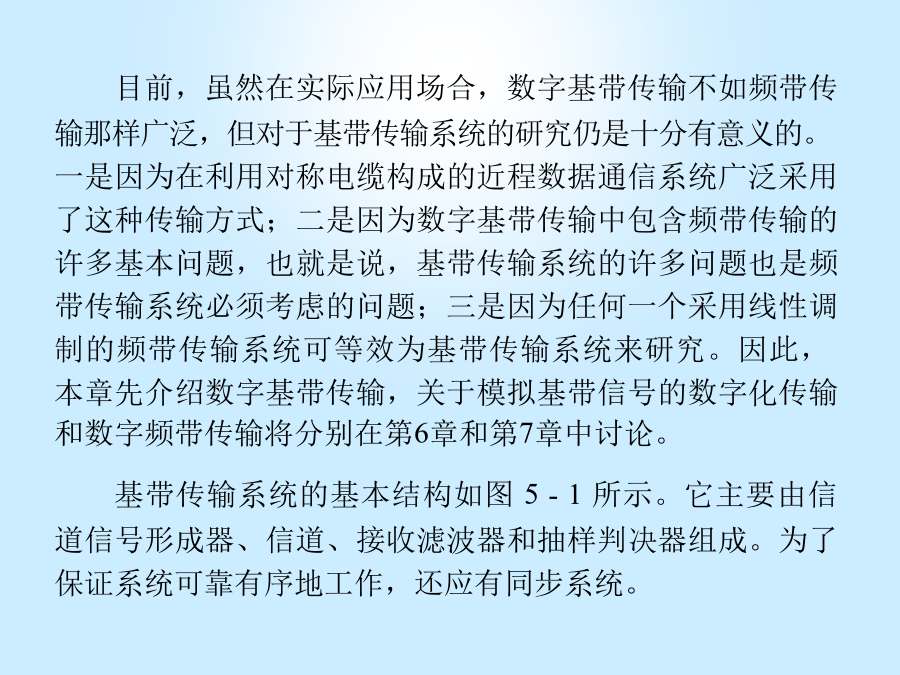

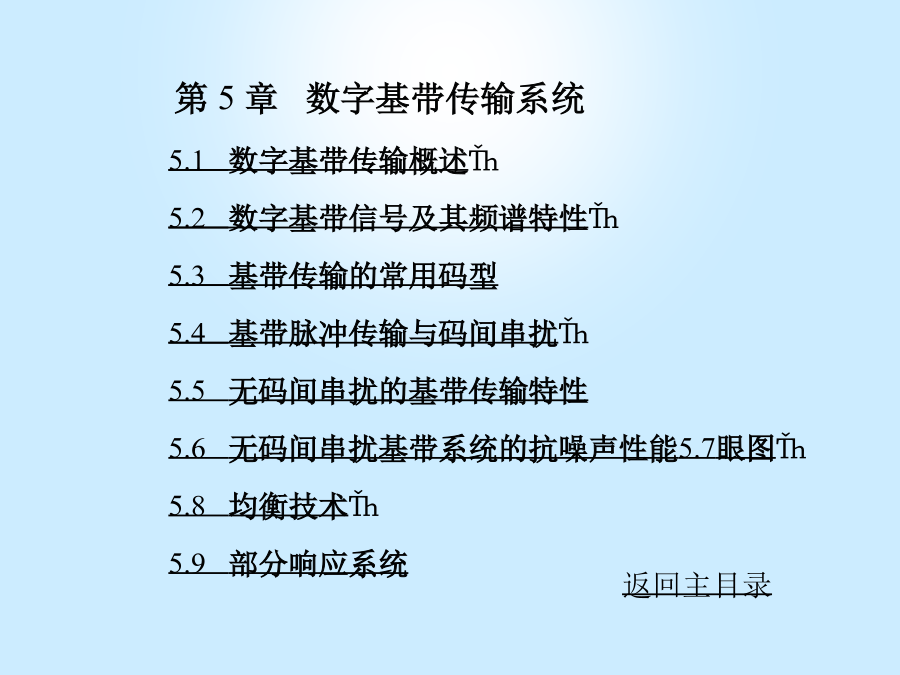

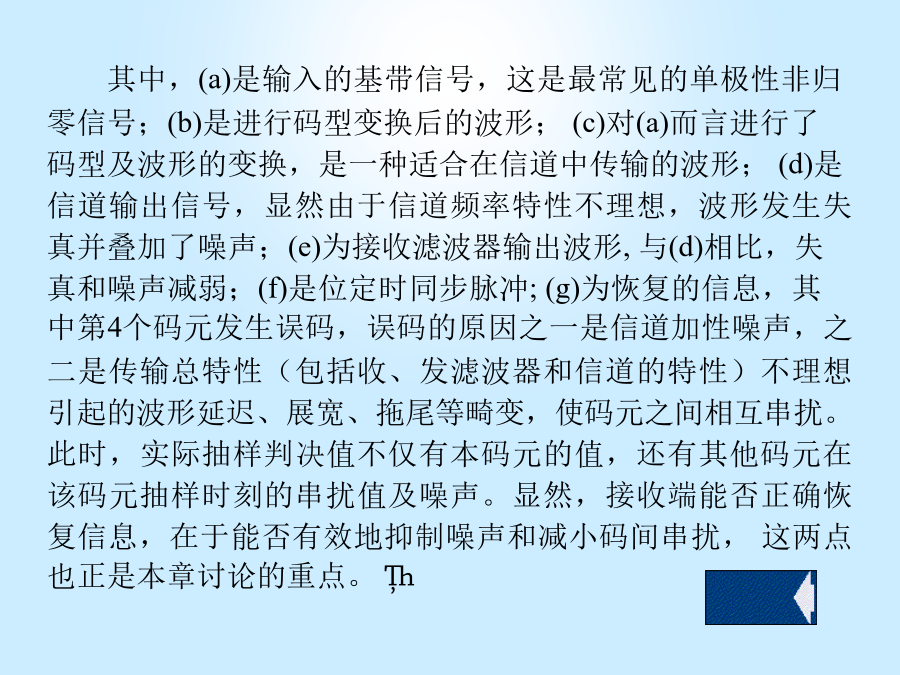

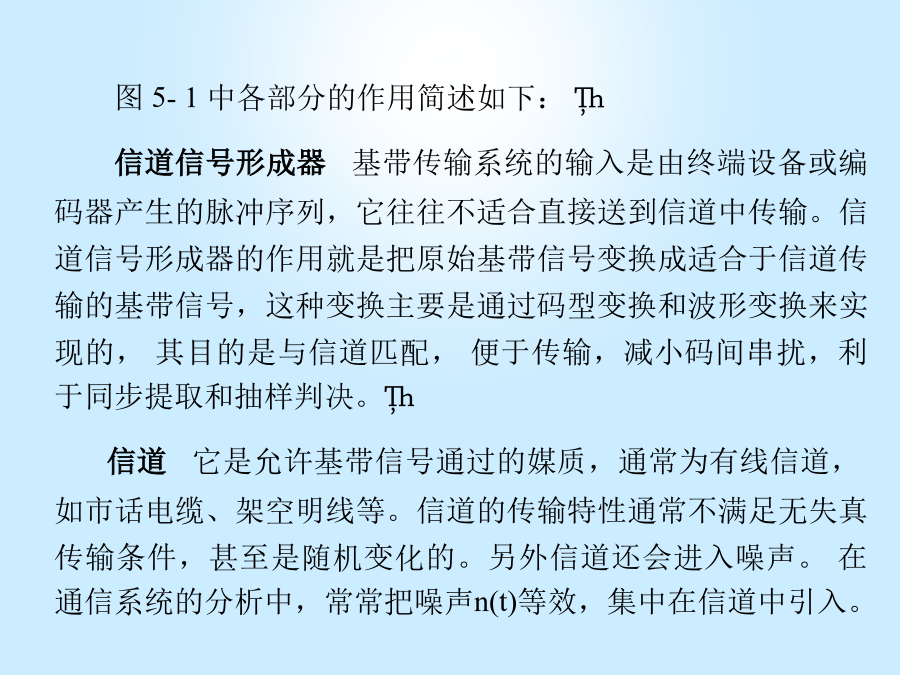

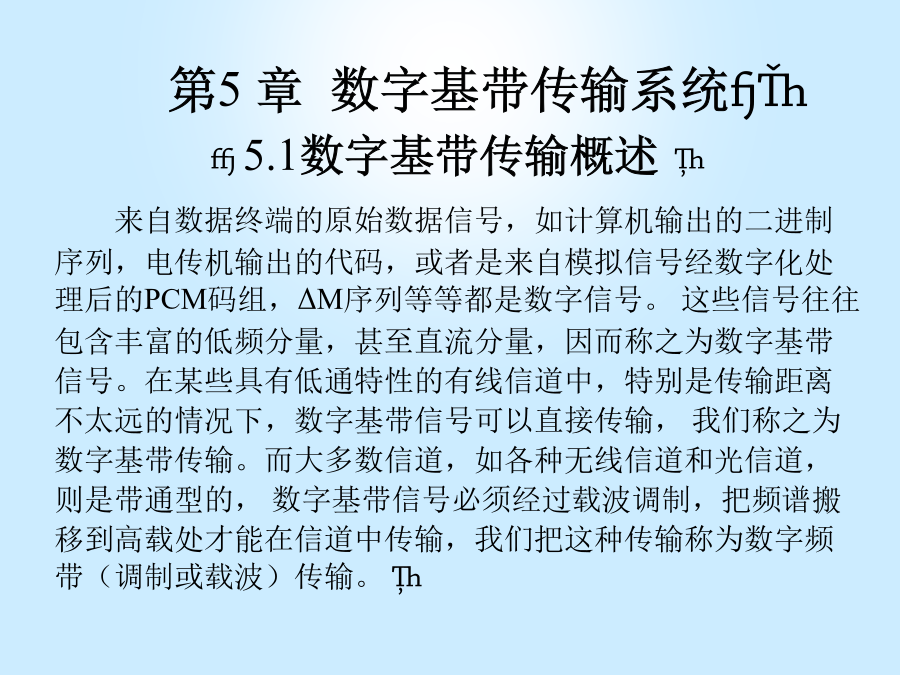

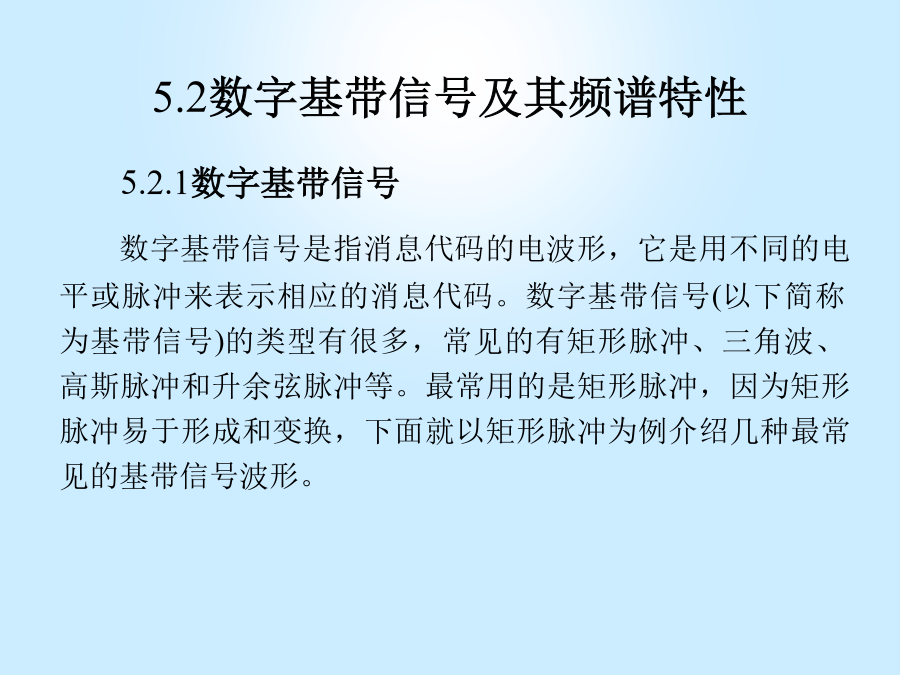

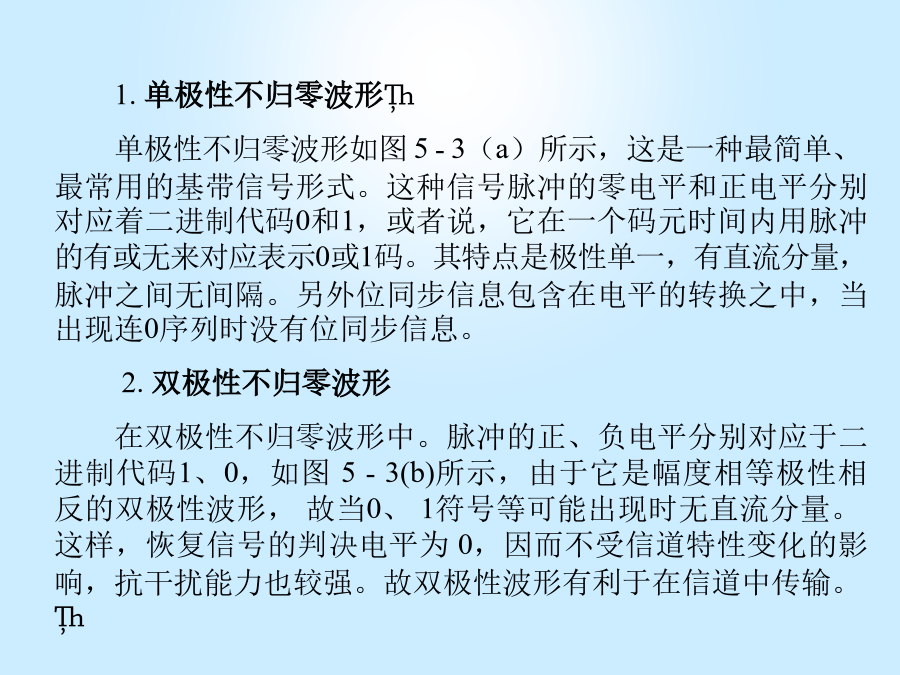

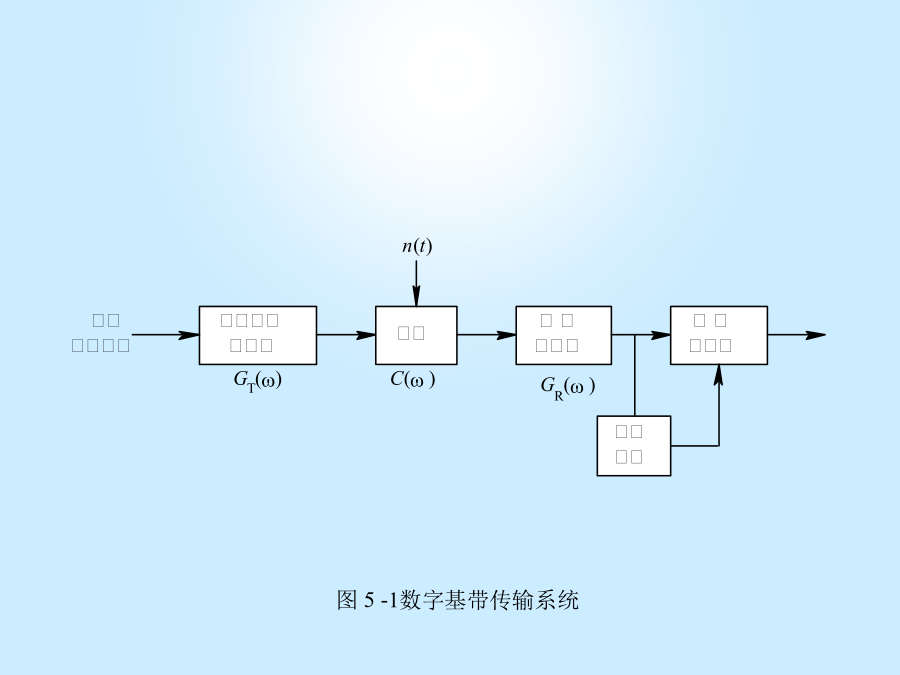

5.1数字基带传输概述5.2数字基带信号及其频谱特性5.3基带传输的常用码型5.4基带脉冲传输与码间串扰5.5无码间串扰的基带传输特性5.6无码间串扰基带系统的抗噪声性能5.7眼图5.8均衡技术5.9部分响应系统第5章数字基带传输系统目前，虽然在实际应用场合，数字基带传输不如频带传输那样广泛，但对于基带传输系统的研究仍是十分有意义的。一是因为在利用对称电缆构成的近程数据通信系统广泛采用了这种传输方式；二是因为数字基带传输中包含频带传输的许多基本问题，也就是说，基带传输系统的许多问题也是频带传输系统必须考虑的问题；三是因为任何一个采用线性调制的频带传输系统可等效为基带传输系统来研究。因此，本章先介绍数字基带传输，关于模拟基带信号的数字化传输和数字频带传输将分别在第6章和第7章中讨论。基带传输系统的基本结构如图5-1所示。它主要由信道信号形成器、信道、接收滤波器和抽样判决器组成。为了保证系统可靠有序地工作，还应有同步系统。图5-1数字基带传输系统图5-1中各部分的作用简述如下：信道信号形成器基带传输系统的输入是由终端设备或编码器产生的脉冲序列，它往往不适合直接送到信道中传输。信道信号形成器的作用就是把原始基带信号变换成适合于信道传输的基带信号，这种变换主要是通过码型变换和波形变换来实现的，其目的是与信道匹配，便于传输，减小码间串扰，利于同步提取和抽样判决。信道它是允许基带信号通过的媒质，通常为有线信道，如市话电缆、架空明线等。信道的传输特性通常不满足无失真传输条件，甚至是随机变化的。另外信道还会进入噪声。在通信系统的分析中，常常把噪声n(t)等效，集中在信道中引入。接收滤波器它的主要作用是滤除带外噪声，对信道特性均衡，使输出的基带波形有利于抽样判决。抽样判决器它是在传输特性不理想及噪声背景下，在规定时刻（由位定时脉冲控制）对接收滤波器的输出波形进行抽样判决，以恢复或再生基带信号。而用来抽样的位定时脉冲则依靠同步提取电路从接收信号中提取，位定时的准确与否将直接影响判决效果，这一点将在第11章中详细讨论。图5-2给出了图5-1所示基带系统的各点波形示意图。图5-2基带系统个点波形示意图其中，(a)是输入的基带信号，这是最常见的单极性非归零信号；(b)是进行码型变换后的波形；(c)对(a)而言进行了码型及波形的变换，是一种适合在信道中传输的波形；(d)是信道输出信号，显然由于信道频率特性不理想，波形发生失真并叠加了噪声；(e)为接收滤波器输出波形,与(d)相比，失真和噪声减弱；(f)是位定时同步脉冲;(g)为恢复的信息，其中第4个码元发生误码，误码的原因之一是信道加性噪声，之二是传输总特性（包括收、发滤波器和信道的特性）不理想引起的波形延迟、展宽、拖尾等畸变，使码元之间相互串扰。此时，实际抽样判决值不仅有本码元的值，还有其他码元在该码元抽样时刻的串扰值及噪声。显然，接收端能否正确恢复信息，在于能否有效地抑制噪声和减小码间串扰，这两点也正是本章讨论的重点。5.2数字基带信号及其频谱特性1.单极性不归零波形单极性不归零波形如图5-3（a）所示，这是一种最简单、最常用的基带信号形式。这种信号脉冲的零电平和正电平分别对应着二进制代码0和1，或者说，它在一个码元时间内用脉冲的有或无来对应表示0或1码。其特点是极性单一，有直流分量，脉冲之间无间隔。另外位同步信息包含在电平的转换之中，当出现连0序列时没有位同步信息。2.双极性不归零波形在双极性不归零波形中。脉冲的正、负电平分别对应于二进制代码1、0，如图5-3(b)所示，由于它是幅度相等极性相反的双极性波形，故当0、1符号等可能出现时无直流分量。这样，恢复信号的判决电平为0，因而不受信道特性变化的影响，抗干扰能力也较强。故双极性波形有利于在信道中传输。图5–3几种常见的基带信号波形3.单极性归零波形单极性归零波形与单极性不归零波形的区别是有电脉冲宽度小于码元宽度，每个有电脉冲在小于码元长度内总要回到零电平（见图5-3(c)），所以称为归零波形。单极性归零波形可以直接提取定时信息，是其他波形提取位定时信号时需要采用的一种过渡波形。4.双极性归零波形它是双极性波形的归零形式，如图5-3(d)所示。图可见，每个码元内的脉冲都回到零点平，即相邻脉冲之间必定留有零电位的间隔。它除了具有双极性不归零波形的特点外，还有利于同步脉冲的提取。5.差分波形]这种波形不是用码元本身的电平表示消息代码，而是用相邻码元的电平的跳变和不变来表示消息代码，如图5-3(e)所示。图中，以电平跳变表示1，以电平不变表示0，当然上述规定也可以反过来。由于差分波形是以相邻脉冲电平的相对变化来表示代码，因此称它为相对码波形，而相应地称前面的单极性或双极性波形为绝对码波
