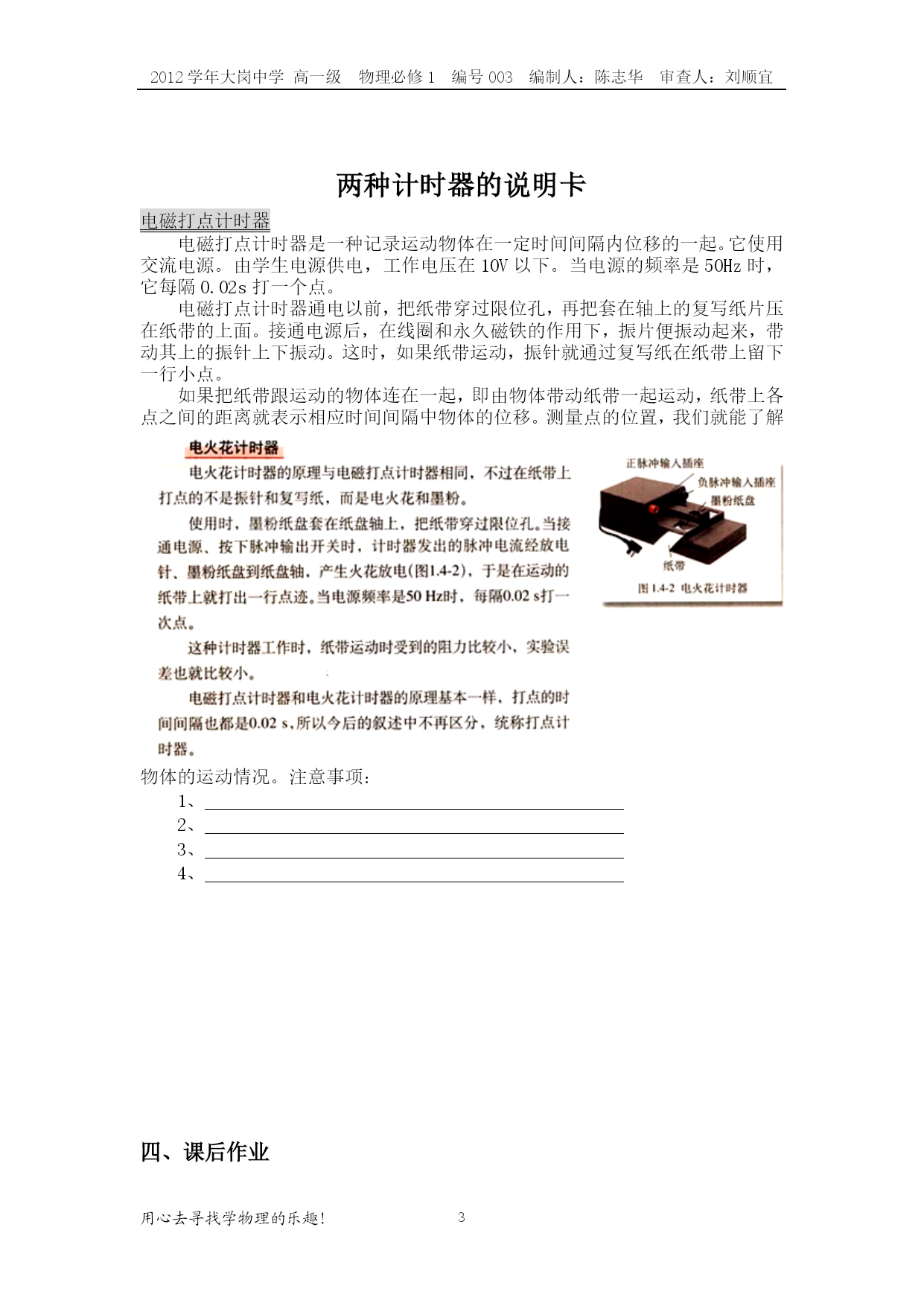

2012学年大岗中学高一级物理必修1编号003编制人：陈志华审查人：刘顺宜PAGEPAGE4用心去寻找学物理的乐趣！第一章认识运动第2节时间和位移（第1课时）班别：姓名：学号：第组号一、[学习目标]了解打点计时器的计时原理，理解纸带中包含的物体运动的信息（时间、位移），二．学习重点：学会使用打点计时器，并能从中获取物理信息。学习难点：处理纸带，获取其中的物理信息。三、[预习案]电磁打点计时器和电火花计时器构造和工作原理是怎样？请阅读课本和参考《两种计时器的说明卡》（见最后一页），对照实验室台面的打点计时器，了解两种计时器的构造及工作原理，找出异同点，完成下列填空。1、打点计时器是一种通过在纸带上打出一系列的点来记录物体_________的仪器。分为两种：________________和_____________。电磁打点计时器电火花打点计时器工作原理被交变磁场磁化的振片在永久磁铁的作用下振动，振针打在复写纸上使纸带上打出一系列的点。是利用火花放电在纸带上打出小孔而显出点迹的计时仪器电源电压V的交流电V的交流电电源频率频率为Hz，即表示1s内打点次。每隔s打一个点。2、两种打点计时器的周期都是_______s，即相邻两点间的时间间隔是__________s，使用的都是交流电。交流电与直流电不同，每家每户使用的电是交流电，而电池供给的是直流电。[合作探究]探究一：如何使用打点计时器去记录物体运动的信息？使用计时器的参考步骤：（1）把电火花计时器固定在木板上，检查墨粉纸盘是否已经正确地套在纸盘轴上，检查两条白纸带是否已经正确的穿好，墨粉纸盘是否已经夹在两条白纸带之间。（2）把计时器上的电源插头插在交流220V电源插座上。（3）打开电源，用手水平地拉动纸带，纸带上就打下一列小点，随后关闭电源。（注意：打点计时器只能连续工作很短时间，打点之后要立即关闭电源）思考：根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是：（）A、时间间隔B、位移C、瞬时速度D、平均速度探究二：如何从纸带上提供的信息确定的物体运动情况？思考提示：由于纸带上相邻两点间所对应的时间是_________，故如果点与点的间隔越大，说明对应的速度________；如果点与点的间隔均匀，则物体做_______________运动；如果先打的点间隔小，后打的点间隔大，则物体做______________运动，反之物体做_________运动。训练题1：某同学用电火花计时器研究手拉纸带的运动情况，得到的纸带如下图所示，他在纸带上找出连续的n个点，分别标上记号A、B、C、D……并用刻度尺测出两个相邻点间的距离（数据见表2）。（1）根据下表数据，判断物体在做何种运动？表2两点间距ABBCCDDEEFFGGHHIIJ1cm1.5cm1.8cm2.0cm2.0cm2.0cm1.6cm1.3cm0.9cm判断的结果:(2)BF段的平均速度VBF=小结：问1：如何判断小车在做什么运动？问2：请判断哪条纸带反映的运动快？训练题2：当纸带与运动物体连接时，打点计时器的纸带上打出点痕，下列关于纸带上的点痕说法中正确的是（）点痕记录了物体运动的时间点痕记录了物体在不同时刻的位置和某段时间内的位移点在纸带上的分布情况，反映了物体的质量和形状点在纸带上的分布情况，反映了物体的运动情况两种计时器的说明卡电磁打点计时器电磁打点计时器是一种记录运动物体在一定时间间隔内位移的一起。它使用交流电源。由学生电源供电，工作电压在10V以下。当电源的频率是50Hz时，它每隔0.02s打一个点。电磁打点计时器通电以前，把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面。接通电源后，在线圈和永久磁铁的作用下，振片便振动起来，带动其上的振针上下振动。这时，如果纸带运动，振针就通过复写纸在纸带上留下一行小点。如果把纸带跟运动的物体连在一起，即由物体带动纸带一起运动，纸带上各点之间的距离就表示相应时间间隔中物体的位移。测量点的位置，我们就能了解物体的运动情况。注意事项：1、2、3、4、四、课后作业1.运动的物体带动纸带被打点计时器打上一系列的点，这些点的距离不一定相等，但这些点能说明：A.运动物体在一段时间内的位移B.运动物体在一段时间内的运动快慢C.运动物体在某时刻的位置D.运动物体的运动性质2.通过打点计时器得到的一条打点纸带上的点子不均匀，下列判断正确的是A.点子密集的地方物体运动的速度比较大B.点子密集的地方物体运动的速度比较小C.点子不均匀说明物体做变速运动D.点子不均匀说明打点计时器有故障3、课本P11第1、2题
