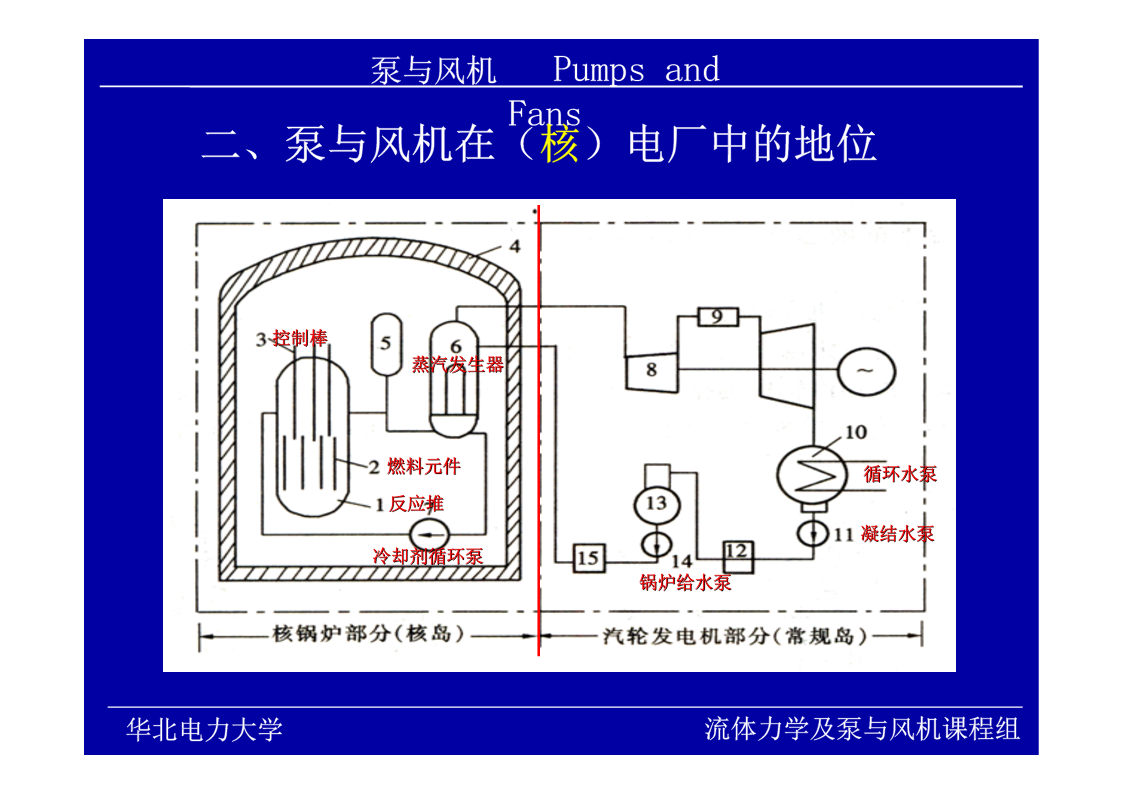

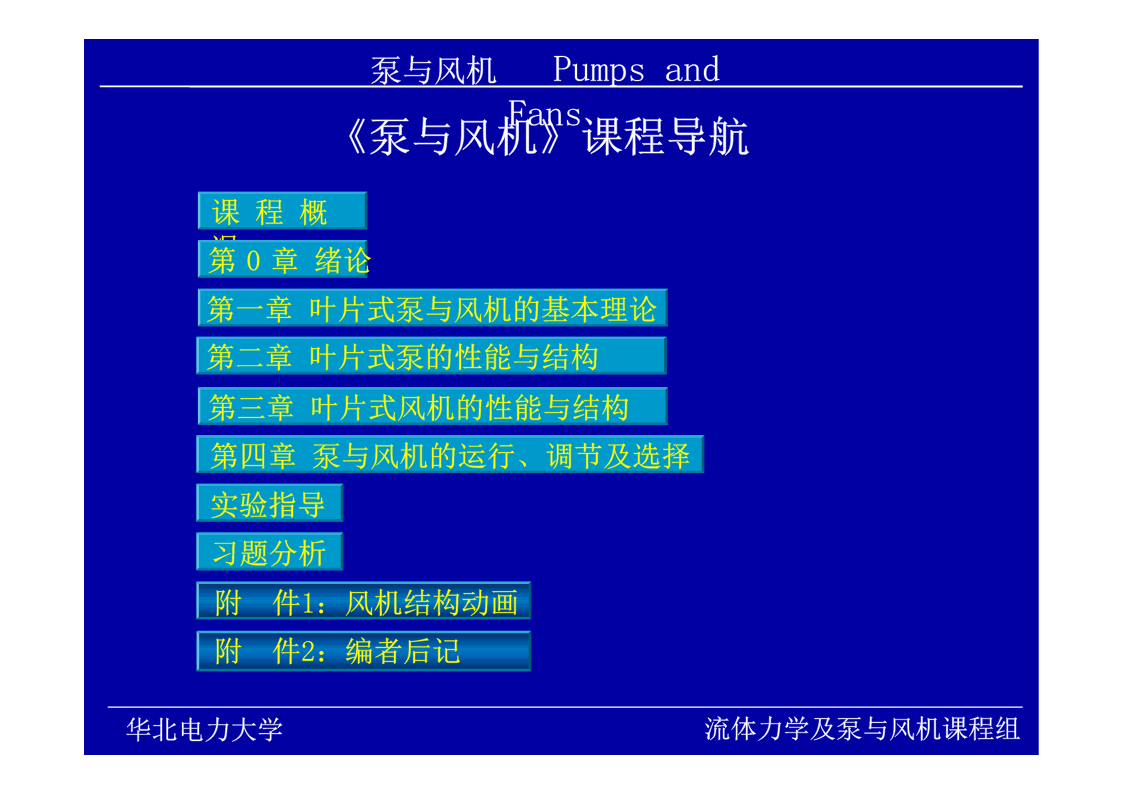

泵与风机PumpsandFans泵与风机泵与风机主编：安连锁课件制作：吕玉坤华北电力大学流体力学及泵与风机课程组泵与风机PumpsandFans《泵与风机》课程导航课程概况第0章绪论第一章叶片式泵与风机的基本理论第二章叶片式泵的性能与结构第三章叶片式风机的性能与结构第四章泵与风机的运行、调节及选择实验指导习题分析附件1：风机结构动画附件2：编者后记华北电力大学流体力学及泵与风机课程组泵与风机PumpsandFans课程概况一、学时总学时：32，讲课：26，实验：4，考试：2。二、教材《泵与风机》，安连锁、吕玉坤编著，中国电力出版社，2008.7三、教师与辅导主讲教师:,电话:(O)辅导教师：,电话:(O)辅导时间和地点：,华北电力大学流体力学及泵与风机课程组泵与风机PumpsandFans四、网络资源1、省级精品课程《流体力学及泵与风机》网络资源校园网地址：http://202.206.208.43/jpkc2、华北电力大学《网络教学平台》。返回到课程导航华北电力大学流体力学及泵与风机课程组泵与风机PumpsandFans§0绪论初识泵与风机1、学科角度：是《流体力学》的应用和发展。2、能量角度：是能量转换设备，机械能：原动机⇒流体。泵:输送液体风机：输送气体华北电力大学流体力学及泵与风机课程组泵与风机PumpsandFans§0-1泵与风机在国民经济和电厂中的地位一、泵与风机在国民经济中的地位二、泵与风机在电厂中的地位三、泵与风机现状及其发展趋势四、学习本课程的目的与任务、学习方法华北电力大学流体力学及泵与风机课程组泵与风机PumpsandFans一、泵与风机在国民经济中的地位1、泵与风机属通用机械的范畴。农业方面：排涝、灌溉；采矿工业：坑道通风及排水；冶金工业：冶炼炉鼓风、流体输送；石油工业：输油和注水；化学工业：高温、腐蚀性气体排送；一般工业：厂房、车间空调、原子防护设备通风；航空航天：动力系统正常工作的维持。2、定量分析：耗电约占全国总用电量30%~40%30%~40%。华北电力大学流体力学及泵与风机课程组泵与风机PumpsandFans二、泵与风机在（火）电厂中的地位锅炉系统汽轮机系统液压泵一次风机排粉机凝结水泵送风机工业水泵升压泵射水泵循环水泵锅炉给水泵引风机疏水泵冲灰水泵灰渣泵补给水泵生水泵华北电力大学流体力学及泵与风机课程组泵与风机PumpsandFans二、泵与风机在（核）电厂中的地位控制棒蒸汽发生器燃料元件循环水泵反应堆凝结水泵冷却剂循环泵锅炉给水泵华北电力大学流体力学及泵与风机课程组泵与风机PumpsandFans二、泵与风机在电厂中的地位1、从应用角度看：实现动力循环的重要辅机。比喻“心脏，呼吸、消化和排泄系统”。2、从经济角度看：耗电量≈70~80%70~80%厂用电≈5~10%5~10%机组容量，其中：泵约占50%，风机约占30%。3、从安全角度看：增加安全可靠性和提高效率相比，有着同等的甚至更大的经济效益。华北电力大学流体力学及泵与风机课程组泵与风机PumpsandFans三、泵与风机现状及其发展趋势设备陈旧；现状：一般：余量过大；环保：余量过小；调节方式相对落后。大容量；发展趋势：高效率；自动化。例如：由上海KSB水泵有限公司引进德国KSB公司专利技术生产的CHTC/CHTD型第二代筒式高压锅炉给水泵，其转速为7000r/min时，流量3600m3/h，总扬程4200m。华北电力大学流体力学及泵与风机课程组泵与风机PumpsandFans四、学习本课程的目的与任务、学习方法1、目的与任务掌握泵与风机的基本原理、性能、结构及运行调节等方面的知识和性能试验技术；提高运行操作技术和管理水平。2、学习方法①．及时复习有关知识；②．培养良好的作题习惯，学会题后分层次思考；③．树立工程概念和节能理念，注重分析和解决问题的方法。【节能理念教学实验】两种调节方式风机年耗电量的计算。结果：没有一名同学得出那种调节方式更经济的结论。华北电力大学流体力学及泵与风机课程组泵与风机PumpsandFans§0-2泵与风机的基本性能参数泵与风机的基本性能参数主要有：流量qV、能头（扬程H或全压p）、轴功率Psh、有效功率Pe、效率η和转速n等。一、流量二、能头三、功率和效率四、转速五、其它基本性能参数华北电力大学流体力学及泵
