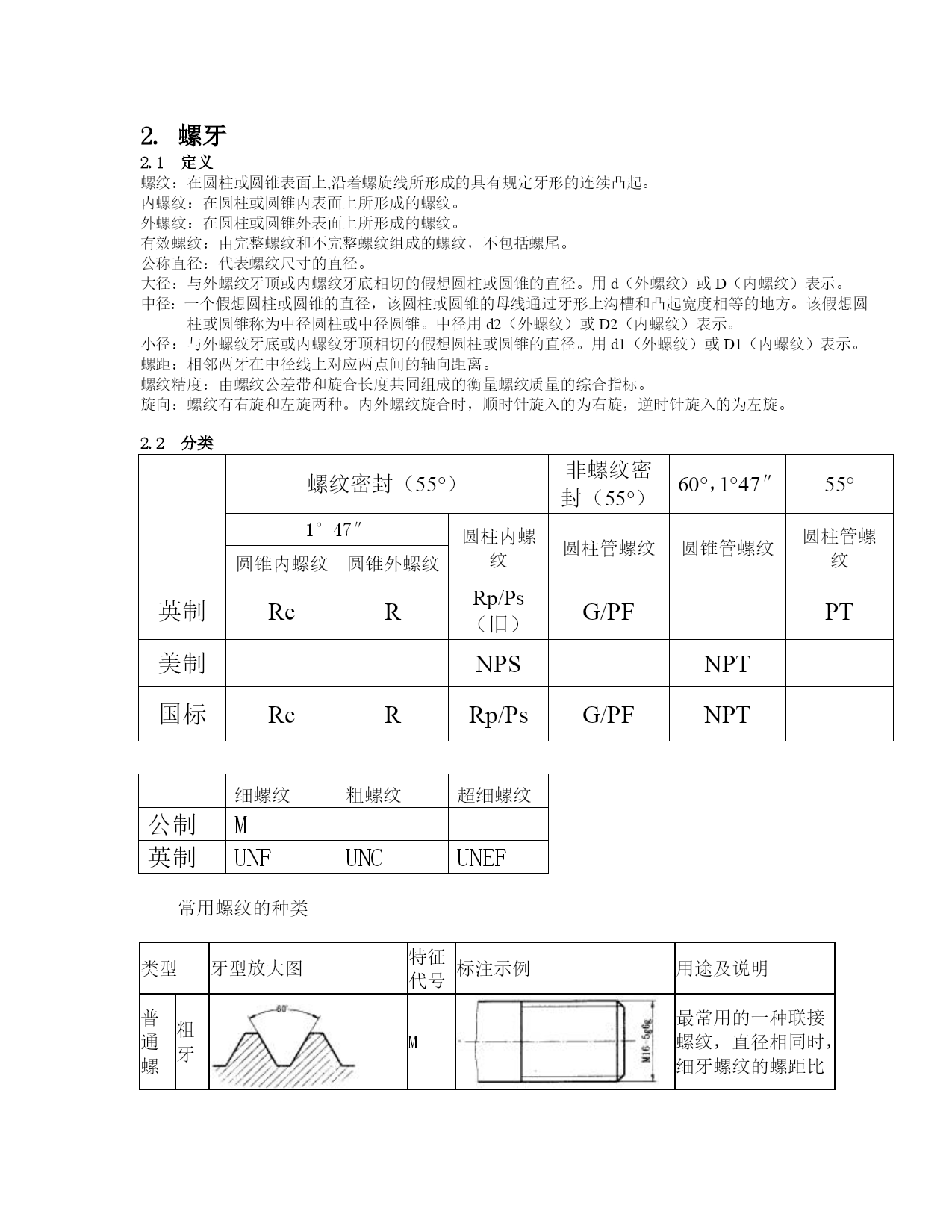

PAGE18目录TOC\o"1-3"修订履历31.介紹41.1目的41.2範圍42.螺牙82.1定义62.2分类82.3精度等级82.4螺纹标注92.5基本尺寸103.铝合金103.1铝合金成分104.公差124.1ISO124.2JIS124.3DIN124.4GB145参考文件15修订履历AlldocumentsMUSTcontaintheRevisionHistorytablelabeledasparagraph1.Therewillnotbeanyentriesinthetableforaninitialreleasedocument.Forarevisiontothedocument,completetheRevisionHistoryentries.SummarizetheRevisionDescriptionandkeepitasclearandconciseaspossibleandensurethatthetableonlyoccupies1pageafterthetemplateinstructionsarehidden.Obtaintheinitialsoftheapprovalauthoritiesalongwiththedate.Normally,approvalsforrevisionsshouldbethesameindividual’sthatapprovedthedocument’sinitialrelease.Pleasewrapmultiplerevisionapprovalinitialskeepingthemwithintheboundarylinesfortherowoftherevisionbeingapproved.6/8/016/11/011.介绍1.1目的定义产品的外观信息,包括:装配的公差,特殊的外观要求以及在允许范围内的和通用标准的偏差。1.2范围适用于公司所生产的所有压铸件产品，客户特别规定的除外。2.螺牙2.1定义螺纹：在圆柱或圆锥表面上,沿着螺旋线所形成的具有规定牙形的连续凸起。内螺纹：在圆柱或圆锥内表面上所形成的螺纹。外螺纹：在圆柱或圆锥外表面上所形成的螺纹。有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。公称直径：代表螺纹尺寸的直径。大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱或圆锥的直径。用d（外螺纹）或D（内螺纹）表示。中径：一个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过牙形上沟槽和凸起宽度相等的地方。该假想圆柱或圆锥称为中径圆柱或中径圆锥。中径用d2（外螺纹）或D2（内螺纹）表示。小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱或圆锥的直径。用d1（外螺纹）或D1（内螺纹）表示。螺距：相邻两牙在中径线上对应两点间的轴向距离。螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。旋向：螺纹有右旋和左旋两种。内外螺纹旋合时，顺时针旋入的为右旋，逆时针旋入的为左旋。2.2分类螺纹密封（55°）非螺纹密封（55°）60°，1°47″55°1°47″圆柱内螺纹圆柱管螺纹圆锥管螺纹圆柱管螺纹圆锥内螺纹圆锥外螺纹英制RcRRp/Ps（旧）G/PFPT美制NPSNPT国标RcRRp/PsG/PFNPT细螺纹粗螺纹超细螺纹公制M英制UNFUNCUNEF常用螺纹的种类类型牙型放大图特征代号标注示例用途及说明普通螺纹粗牙M最常用的一种联接螺纹，直径相同时，细牙螺纹的螺距比粗牙螺纹的螺距小，粗牙螺纹不注螺距细牙管螺纹非螺纹密封G管道联接中的常用螺纹，螺距及牙型均较小，其尺寸代号以in为单位，近似地等于管子的孔径。螺纹的大径应从有关标准中查出，代号R表示圆锥外螺纹，Rc表示圆锥内螺纹，Rp表示圆柱内螺纹螺纹密封RcRpR梯形螺纹Tr常用的两种传动螺纹，用于传递运动和动力，梯形螺纹可传递双向动力，锯齿形螺纹用来传递单向动力距齿形螺纹B精度等级螺纹精度是由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。螺纹公差带代号包括中径公差带与顶径公差带代号。公差带代号是由表示其大小的公差等级数字和表示其位置的字母组成。如6H，6g等。螺纹公差带代号标注在螺纹代号之后，中间用—分开。如螺纹的中径公差带与顶径公差带代号不同，则分别注出。前者表示中径公差带，后者表示顶径公差带。如螺纹的中径公差带与顶径公差带代号相同，则只注一个代号。名称螺纹等级螺纹种类国家标准公制牙JIS1级2级3级公螺纹ISO4h6g8g母螺纹4H.5H
