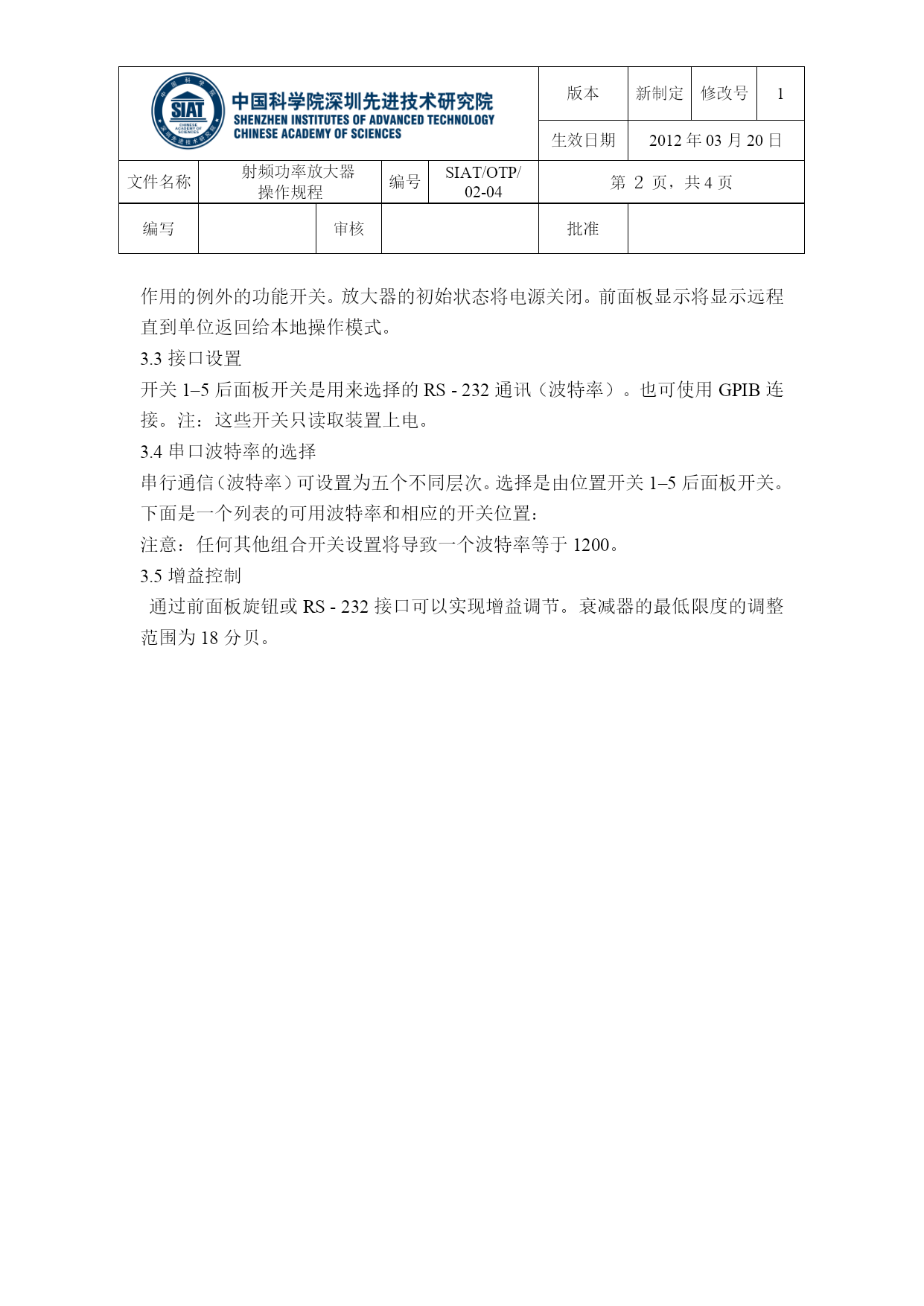

版本新制定修改号1生效日期2012年03月20日文件名称射频功率放大器操作规程编号SIAT/OTP/02-04第PAGE\*MERGEFORMAT2页,编写审核批准1仪器参数率放大器AR150A100B工作频带:45~HYPERLINK"http://www.dzsc.com/stock/7/750MHZ.html"\t"_blank"750MHz工作电压:交流220V模快增益:32dBHYPERLINK"http://www.dzsc.com/product/searchfile/5540.html"\t"_blank"接口类型:BNC.2功能和应用范围REVAIL系列SOT-115封装模快,噪声系数小、输出电平稳定,非线性指标高。HYPERLINK"http://www.dzsc.com/product/file501.html"\t"_blank"放大器内部均设有频率校正电路,系统平坦好。拥有严密的防水防雷特性,可确保工作平稳可靠。插入式模快设计,方便以后升级。精密铸造铝合金HYPERLINK"http://www.dzsc.com/product/searchfile/12537.html"\t"_blank"外壳,使其在恶劣条件下长期工作。3操作规程3.1开机顺序3.1.1连接的输入信号至射频输入连接器。3.1.2负载连接到单位的射频输出接头。3.1.3检查主功率开关(断路器)的单位的后面板设置为1的位置。3.1.4按下电源开关:前面板的真空荧光显示(变频)应该看电源状态,当前电源启动应用。注:该放大器的状态改变每次电源开关depressed-if单位是在当电源开关被按下,它将关闭;如果单位关闭时,电源开关按下,将打开。3.1.5在故障发生时,按故障/复位开关;如果故障不清楚,参见故障排除手册。如有必要,调整增益控制。注:申请很短射频脉冲或信号包含多个频率成分可能需要选择正确的频率范围内的前面板或遥控。3.2选择远程操作该模型150a100b可以放置在远程操作模式在任何时间通过切换开关在前面板上的远程位置。在这种模式下,控制转移到选定的远程接口和前面板的控制是不起作用的例外的功能开关。放大器的初始状态将电源关闭。前面板显示将显示远程直到单位返回给本地操作模式。3.3接口设置开关1–5后面板开关是用来选择的RS-232通讯(波特率)。也可使用GPIB连接。注:这些开关只读取装置上电。3.4串口波特率的选择串行通信(波特率)可设置为五个不同层次。选择是由位置开关1–5后面板开关。下面是一个列表的可用波特率和相应的开关位置:注意:任何其他组合开关设置将导致一个波特率等于1200。3.5增益控制通过前面板旋钮或RS-232接口可以实现增益调节。衰减器的最低限度的调整范围为18分贝。
