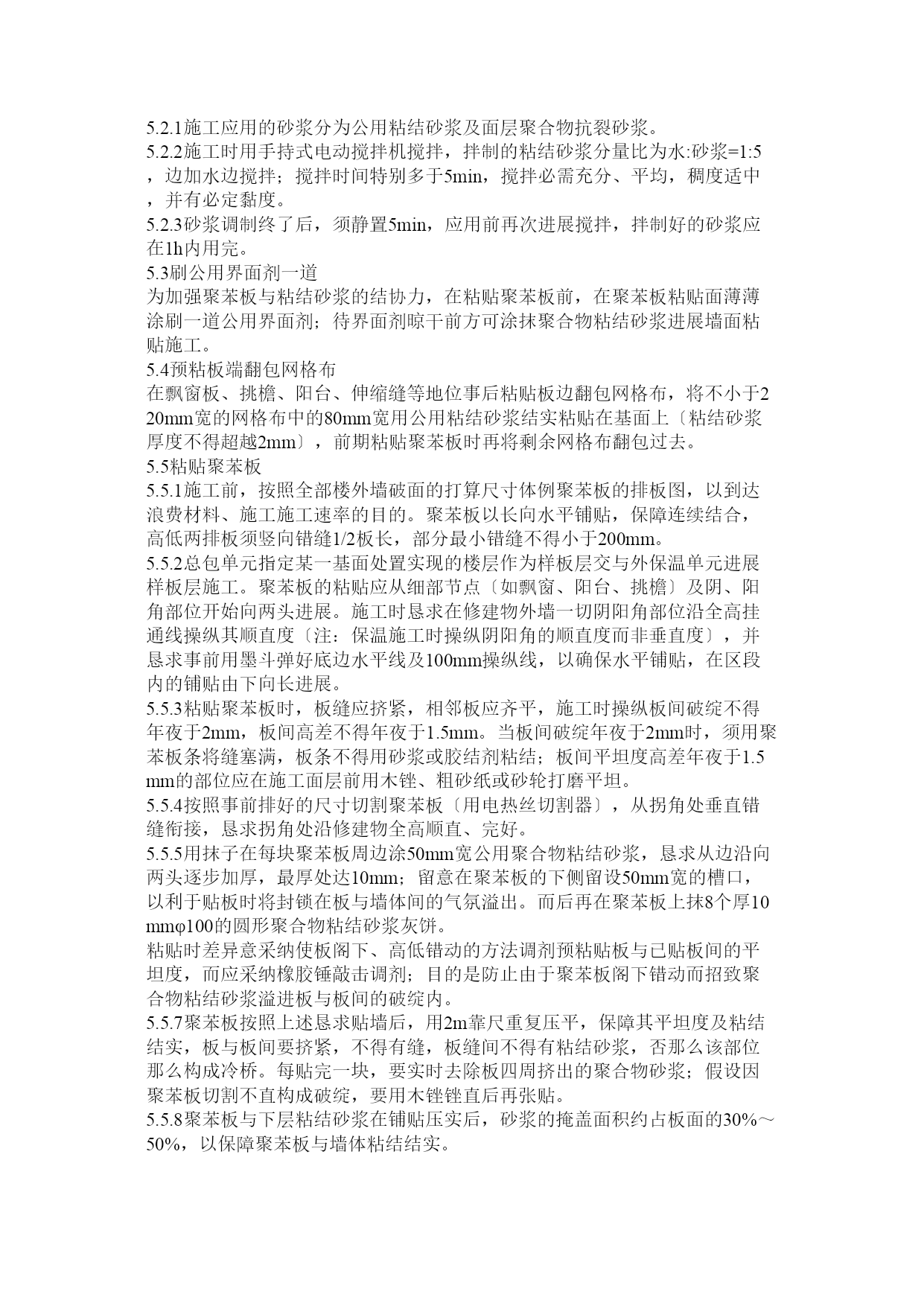

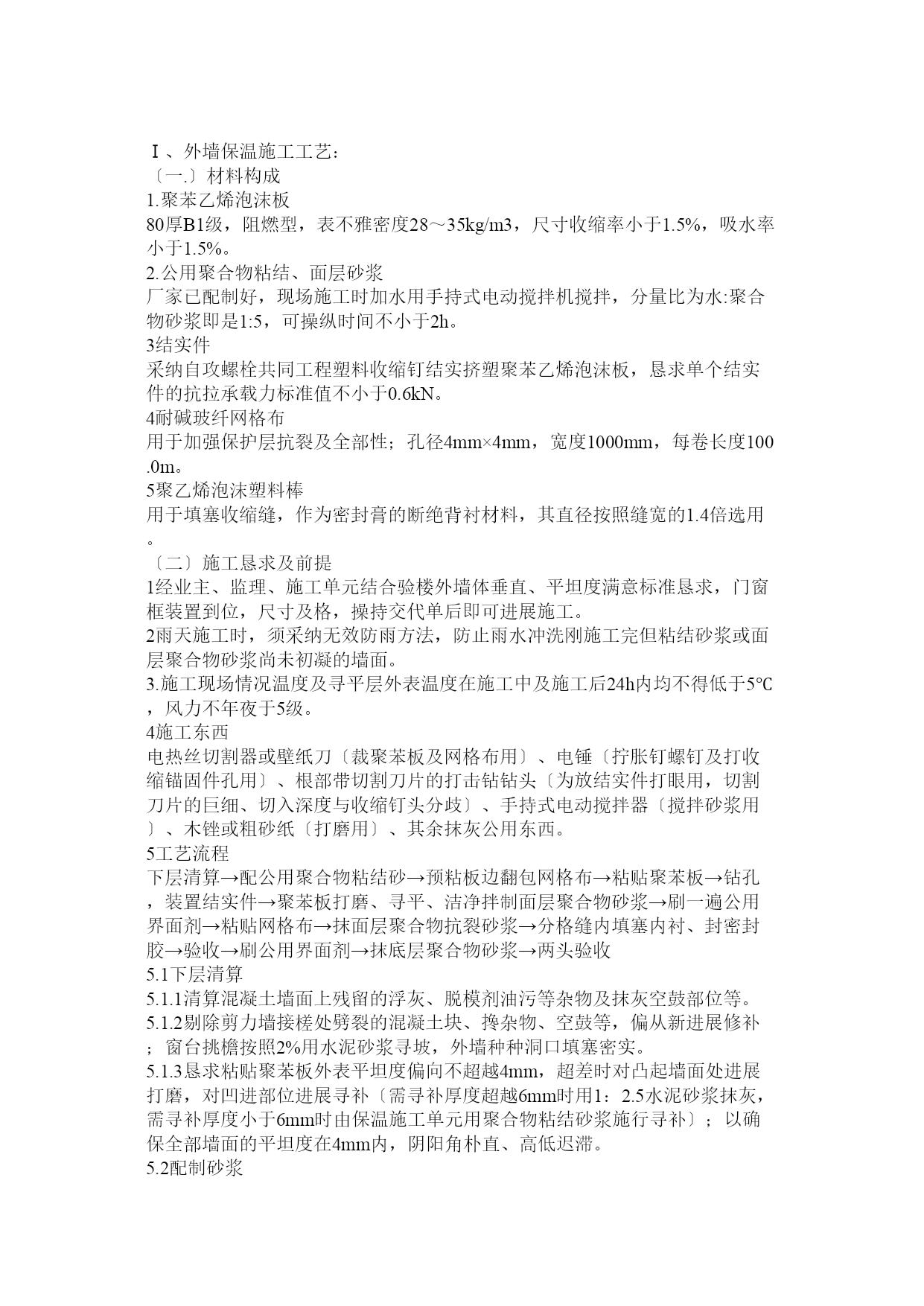

Ⅰ、外墙保温施工工艺：〔一.〕材料构成1.聚苯乙烯泡沫板80厚B1级，阻燃型，表不雅密度28～35kg/m3，尺寸收缩率小于1.5%，吸水率小于1.5%。2.公用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，分量比为水:聚合物砂浆即是1:5，可操纵时间不小于2h。3结实件采纳自攻螺栓共同工程塑料收缩钉结实挤塑聚苯乙烯泡沫板，恳求单个结实件的抗拉承载力标准值不小于0.6kN。4耐碱玻纤网格布用于加强保护层抗裂及全部性；孔径4mm×4mm，宽度1000mm，每卷长度100.0m。5聚乙烯泡沫塑料棒用于填塞收缩缝，作为密封膏的断绝背衬材料，其直径按照缝宽的1.4倍选用。〔二〕施工恳求及前提1经业主、监理、施工单元结合验楼外墙体垂直、平坦度满意标准恳求，门窗框装置到位，尺寸及格，操持交代单后即可进展施工。2雨天施工时，须采纳无效防雨方法，防止雨水冲洗刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。3.施工现场情况温度及寻平层外表温度在施工中及施工后24h内均不得低于5℃，风力不年夜于5级。4施工东西电热丝切割器或壁纸刀〔裁聚苯板及网格布用〕、电锤〔拧胀钉螺钉及打收缩锚固件孔用〕、根部带切割刀片的打击钻钻头〔为放结实件打眼用，切割刀片的巨细、切入深度与收缩钉头分歧〕、手持式电动搅拌器〔搅拌砂浆用〕、木锉或粗砂纸〔打磨用〕、其余抹灰公用东西。5工艺流程下层清算→配公用聚合物粘结砂→预粘板边翻包网格布→粘贴聚苯板→钻孔，装置结实件→聚苯板打磨、寻平、洁净拌制面层聚合物砂浆→刷一遍公用界面剂→粘贴网格布→抹面层聚合物抗裂砂浆→分格缝内填塞内衬、封密封胶→验收→刷公用界面剂→抹底层聚合物砂浆→两头验收5.1下层清算5.1.1清算混凝土墙面上残留的浮灰、脱模剂油污等杂物及抹灰空鼓部位等。5.1.2剔除剪力墙接槎处劈裂的混凝土块、搀杂物、空鼓等，偏从新进展修补；窗台挑檐按照2%用水泥砂浆寻坡，外墙种种洞口填塞密实。5.1.3恳求粘贴聚苯板外表平坦度偏向不超越4mm，超差时对凸起墙面处进展打磨，对凹进部位进展寻补〔需寻补厚度超越6mm时用1：2.5水泥砂浆抹灰，需寻补厚度小于6mm时由保温施工单元用聚合物粘结砂浆施行寻补〕；以确保全部墙面的平坦度在4mm内，阴阳角朴直、高低迟滞。5.2配制砂浆5.2.1施工应用的砂浆分为公用粘结砂浆及面层聚合物抗裂砂浆。5.2.2施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆分量比为水:砂浆=1:5，边加水边搅拌；搅拌时间特别多于5min，搅拌必需充分、平均，稠度适中，并有必定黏度。5.2.3砂浆调制终了后，须静置5min，应用前再次进展搅拌，拌制好的砂浆应在1h内用完。5.3刷公用界面剂一道为加强聚苯板与粘结砂浆的结协力，在粘贴聚苯板前，在聚苯板粘贴面薄薄涂刷一道公用界面剂；待界面剂晾干前方可涂抹聚合物粘结砂浆进展墙面粘贴施工。5.4预粘板端翻包网格布在飘窗板、挑檐、阳台、伸缩缝等地位事后粘贴板边翻包网格布，将不小于220mm宽的网格布中的80mm宽用公用粘结砂浆结实粘贴在基面上〔粘结砂浆厚度不得超越2mm〕，前期粘贴聚苯板时再将剩余网格布翻包过去。5.5粘贴聚苯板5.5.1施工前，按照全部楼外墙破面的打算尺寸体例聚苯板的排板图，以到达浪费材料、施工施工速率的目的。聚苯板以长向水平铺贴，保障连续结合，高低两排板须竖向错缝1/2板长，部分最小错缝不得小于200mm。5.5.2总包单元指定某一基面处置实现的楼层作为样板层交与外保温单元进展样板层施工。聚苯板的粘贴应从细部节点〔如飘窗、阳台、挑檐〕及阴、阳角部位开始向两头进展。施工时恳求在修建物外墙一切阴阳角部位沿全高挂通线操纵其顺直度〔注：保温施工时操纵阴阳角的顺直度而非垂直度〕，并恳求事前用墨斗弹好底边水平线及100mm操纵线，以确保水平铺贴，在区段内的铺贴由下向长进展。5.5.3粘贴聚苯板时，板缝应挤紧，相邻板应齐平，施工时操纵板间破绽不得年夜于2mm，板间高差不得年夜于1.5mm。当板间破绽年夜于2mm时，须用聚苯板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平坦度高差年夜于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平坦。5.5.4按照事前排好的尺寸切割聚苯板〔用电热丝切割器〕，从拐角处垂直错缝衔接，恳求拐角处沿修建物全高顺直、完好。5.5.5用抹子在每块聚苯板周边涂50mm宽公用聚合物粘结砂浆，恳求从边沿向两头逐步加厚，最厚处达10mm；留意在聚苯板的下侧留设50mm宽的槽口，以利于贴板时将封锁在板与墙体间的气氛溢出。而后再在聚苯板上抹8个厚10mmφ100的圆形聚合物粘结砂浆灰饼。粘贴时差异意采纳使板阁下、高低错动的方法调剂预粘贴板与已贴板间的平
