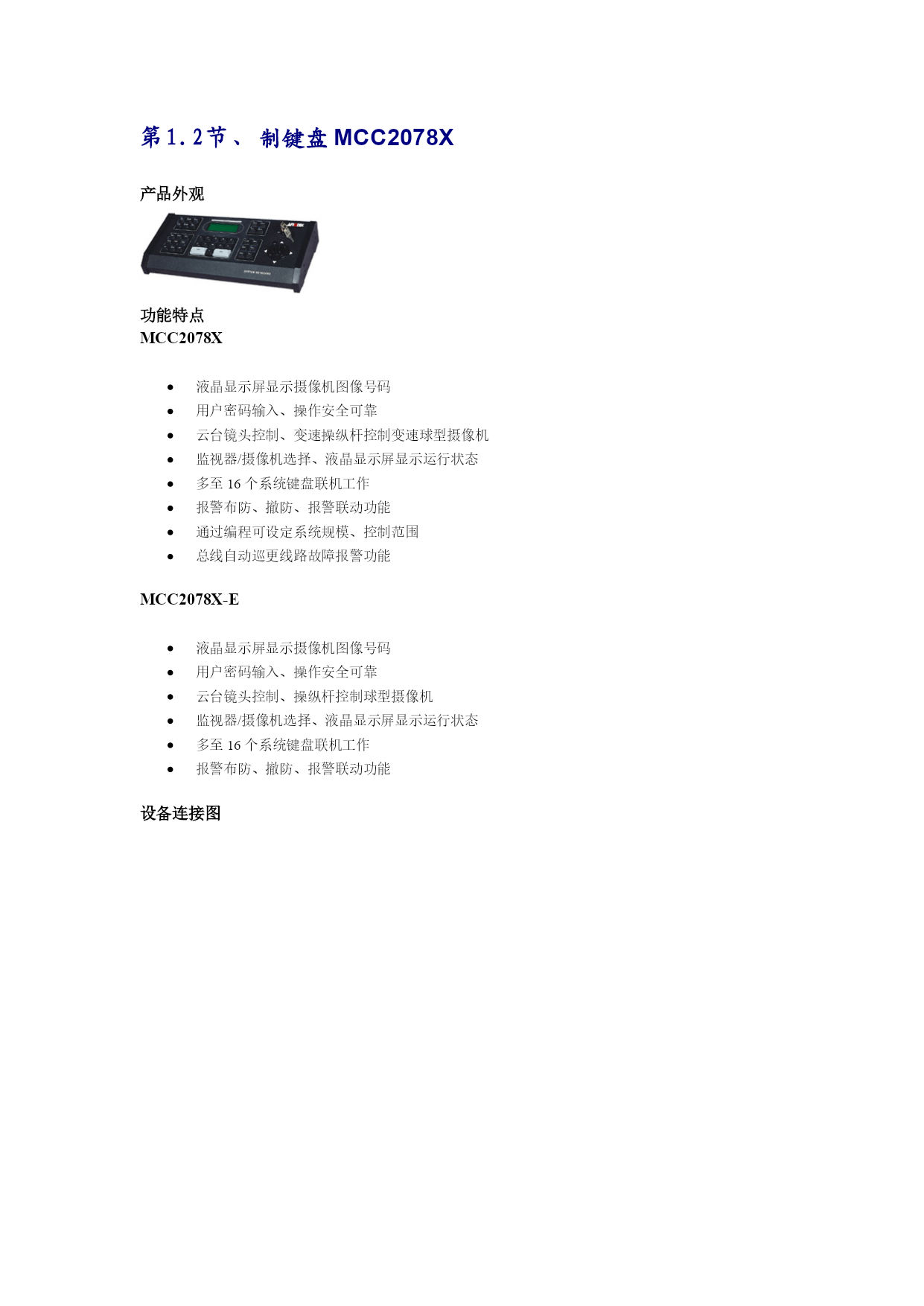

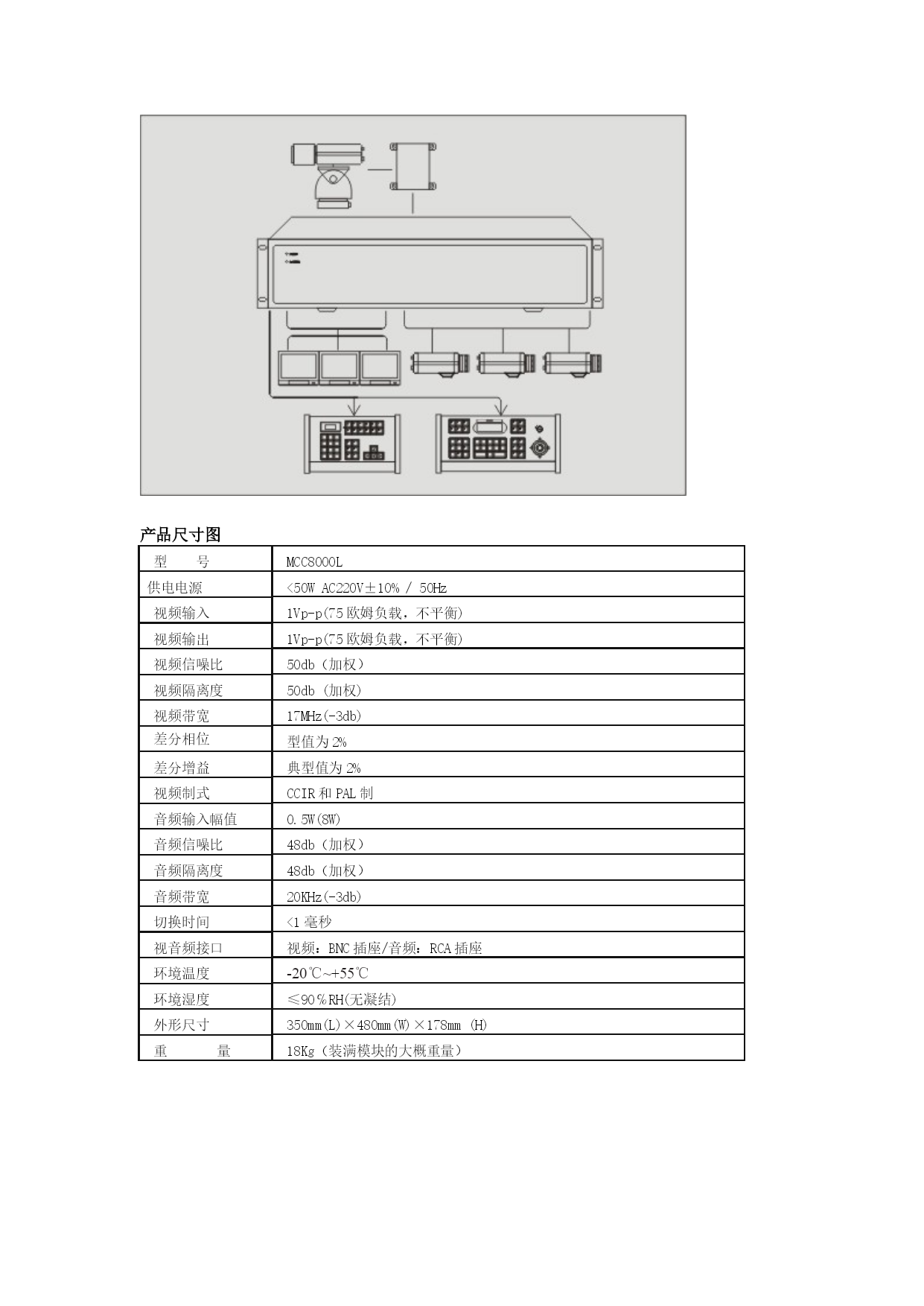

大型视音频矩阵主机MCC8000L产品外观设备简介MCC8000L系列视、音频主机采用大规模音视频切换专用芯片作为音频视频切换矩阵电路的多路多通道切换设备，溶合了先进的矩阵切换技术和计算机技术，可以给用户提供卓越的整体性能。MCC8000L系列大型视音频主机采用模块化插板结构，具有视频输出、视频输入、音频输出、音频输入等多种模块化插板，用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准机箱中实现音频切换、视频切换、报警输入及警后联动录像功能等多种功能，大大简化了系统的构成，提高了用户系统的可靠性。MCC8000L矩阵主机通过控制码转换器可直接控制ROBOT、SENSORMATIC等多画面分割录像处理器。用户可选多种不同配置的系统：32、48、64、80、96、112、128、144、160、176、192、208、224、240、256路视音频输入：8、12、16、20、24、28、32路视音频输出。MCC8000L系列微机模块化、高密度矩阵设计单机最大128台摄像机和32台监视器菜单综合设置中英文菜单显示可选择系统时间、日期、运行状态、摄像机标题屏幕显示键盘口令输入优先级操作系统可分区管理系统安全自由、程序、同步、群组切换多种切换方式视频切换、音频切换、报警控制三位一体控制恒速或变速云台/控制电动镜头内置16路报警输入/2路报警联动输出警后联动视频切换、音频切换自动录像报警输出可编程报警状态输出RS-485通讯RS-422通讯RS-232通讯强大网络控制功能兼容多种数字录像机操作设备连接图产品尺寸图型号MCC8000L供电电源<50WAC220V±10%/50Hz视频输入1Vp-p(75欧姆负载，不平衡)视频输出1Vp-p(75欧姆负载，不平衡)视频信噪比50db（加权）视频隔离度50db(加权)视频带宽17MHz(-3db)差分相位型值为2%差分增益典型值为2%视频制式CCIR和PAL制音频输入幅值0.5W(8W)音频信噪比48db（加权）音频隔离度48db（加权）音频带宽20KHz(-3db)切换时间<1毫秒视音频接口视频：BNC插座/音频：RCA插座环境温度-20℃~+55℃环境湿度≤90℅RH(无凝结)外形尺寸350mm(L)×480mm(W)×178mm(H)重量18Kg（装满模块的大概重量）制键盘MCC2078X产品外观功能特点MCC2078X液晶显示屏显示摄像机图像号码用户密码输入、操作安全可靠云台镜头控制、变速操纵杆控制变速球型摄像机监视器/摄像机选择、液晶显示屏显示运行状态多至16个系统键盘联机工作报警布防、撤防、报警联动功能通过编程可设定系统规模、控制范围总线自动巡更线路故障报警功能MCC2078X-E液晶显示屏显示摄像机图像号码用户密码输入、操作安全可靠云台镜头控制、操纵杆控制球型摄像机监视器/摄像机选择、液晶显示屏显示运行状态多至16个系统键盘联机工作报警布防、撤防、报警联动功能设备连接图技术规格型号MCC-2078X供电电源DC9V-DC12V500mA通讯方式RS-485半双工通讯速率9600bps/s接口八芯插座显示方式液晶显示屏环境温度-20℃~55℃环境湿度≤90%RH以内外形尺寸(mm)375(L)×171(W)×70(H)重量1.5Kg
