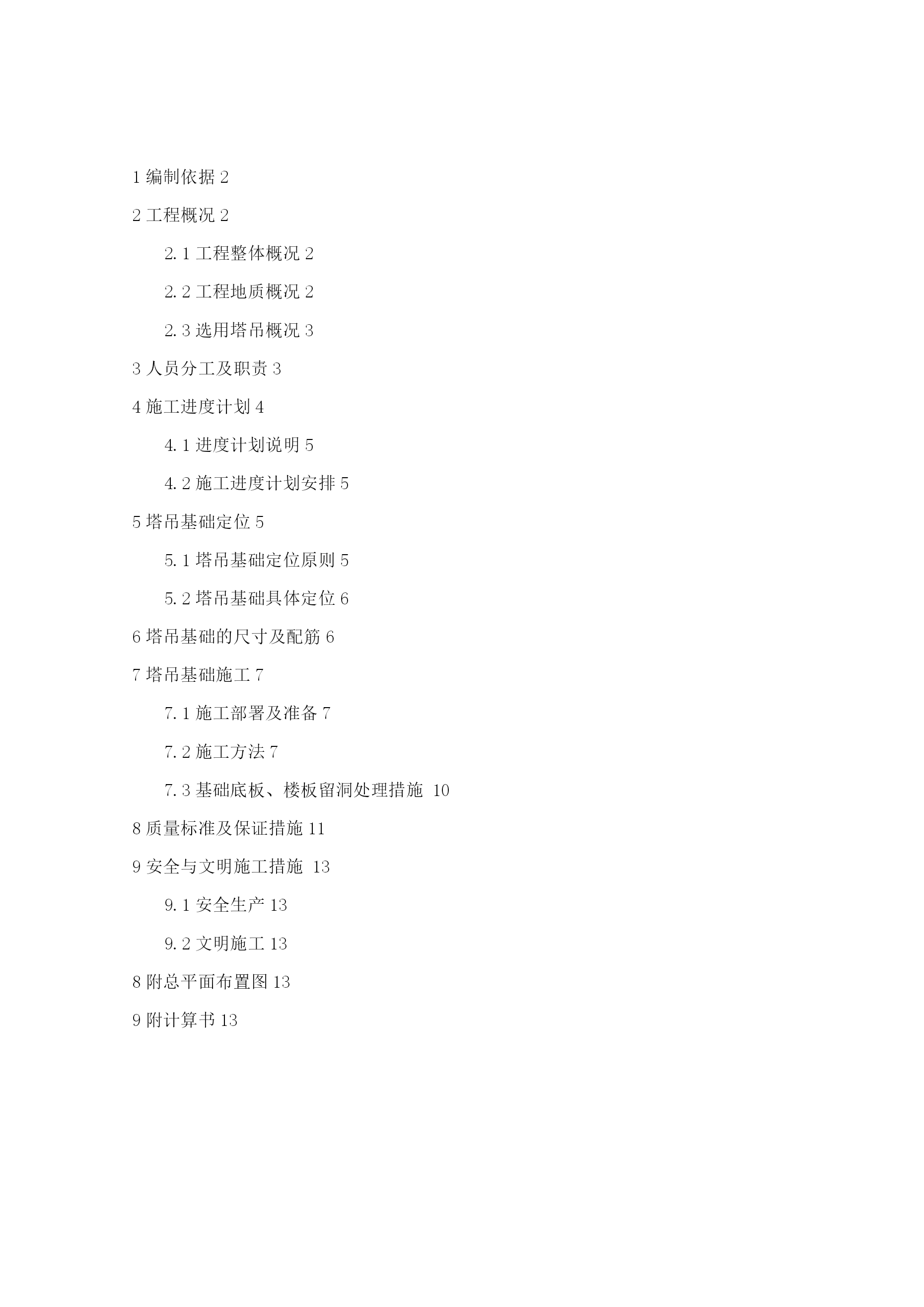

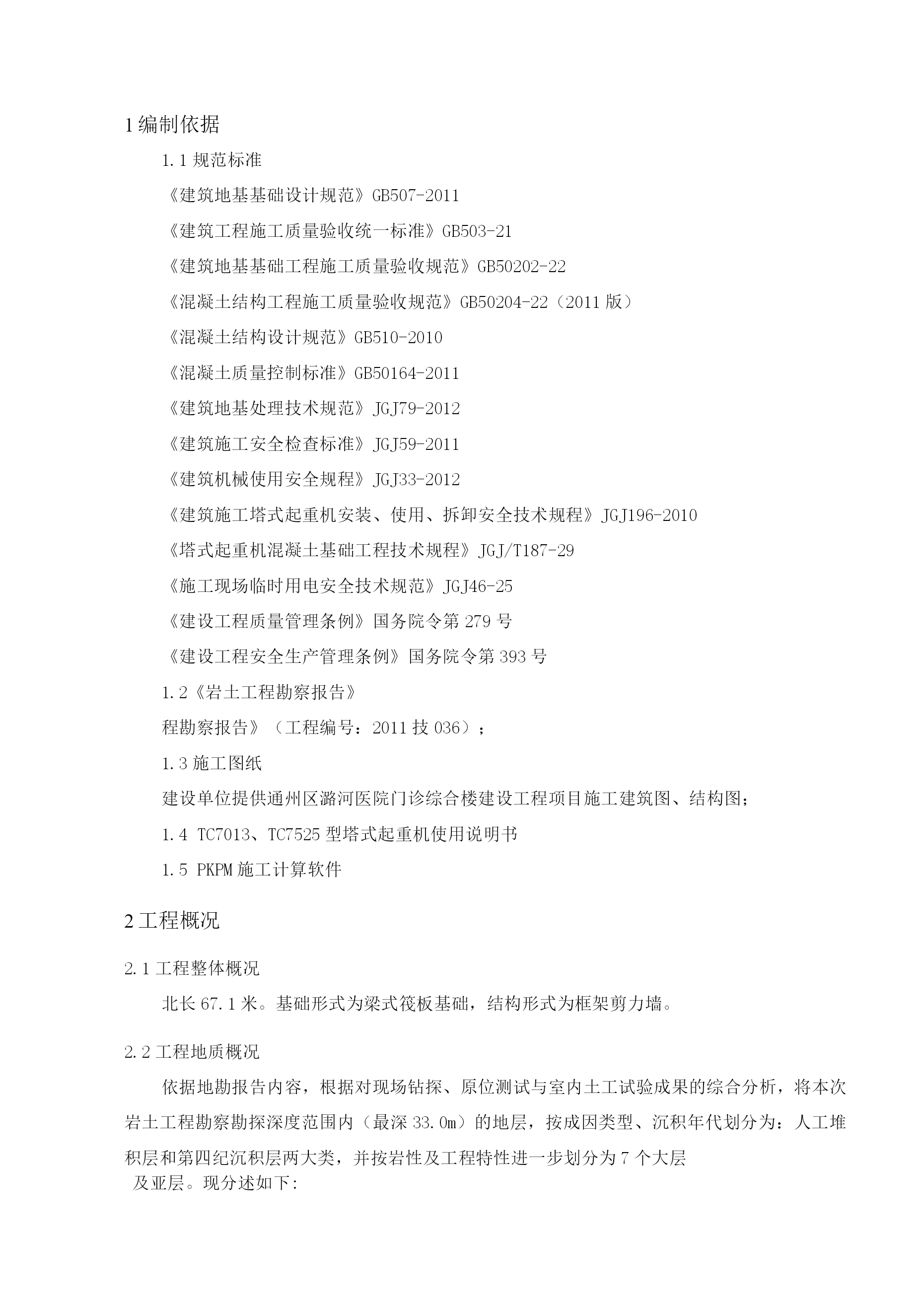

TOC\o"1-5"\h\zHYPERLINK"h"\l"bookmark1"\o"CurrentDocument"1编制依据2HYPERLINK"h"\l"bookmark6"\o"CurrentDocument"2工程概况22.1工程整体概况22.2工程地质概况22.3选用塔吊概况3HYPERLINK"h"\l"bookmark9"\o"CurrentDocument"3人员分工及职责3HYPERLINK"h"\l"bookmark12"\o"CurrentDocument"4施工进度计划44.1进度计划说明54.2施工进度计划安排5HYPERLINK"h"\l"bookmark15"\o"CurrentDocument"5塔吊基础定位55.1塔吊基础定位原则55.2塔吊基础具体定位6HYPERLINK"h"\l"bookmark20"\o"CurrentDocument"6塔吊基础的尺寸及配筋6HYPERLINK"h"\l"bookmark33"\o"CurrentDocument"7塔吊基础施工77.1施工部署及准备77.2施工方法77.3基础底板、楼板留洞处理措施10HYPERLINK"h"\l"bookmark54"\o"CurrentDocument"8质量标准及保证措施11HYPERLINK"h"\l"bookmark73"\o"CurrentDocument"9安全与文明施工措施139.1安全生产139.2文明施工13HYPERLINK"h"\l"bookmark82"\o"CurrentDocument"8附总平面布置图13HYPERLINK"h"\l"bookmark85"\o"CurrentDocument"9附计算书131编制依据1.1规范标准《建筑地基基础设计规范》GB507-2011《建筑工程施工质量验收统一标准》GB503-21《建筑地基基础工程施工质量验收规范》GB50202-22《混凝土结构工程施工质量验收规范》GB50204-22（2011版）《混凝土结构设计规范》GB510-2010《混凝土质量控制标准》GB50164-2011《建筑地基处理技术规范》JGJ79-2012《建筑施工安全检查标准》JGJ59-2011《建筑机械使用安全规程》JGJ33-2012《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010《塔式起重机混凝土基础工程技术规程》JGJ/T187-29《施工现场临时用电安全技术规范》JGJ46-25《建设工程质量管理条例》国务院令第279号《建设工程安全生产管理条例》国务院令第393号1.2《岩土工程勘察报告》程勘察报告》（工程编号：2011技036）；1.3施工图纸建设单位提供通州区潞河医院门诊综合楼建设工程项目施工建筑图、结构图；TC7013、TC7525型塔式起重机使用说明书PKPM施工计算软件2工程概况2.1工程整体概况北长67.1米。基础形式为梁式筏板基础，结构形式为框架剪力墙。2.2工程地质概况依据地勘报告内容，根据对现场钻探、原位测试与室内土工试验成果的综合分析，将本次岩土工程勘察勘探深度范围内（最深33.0m）的地层，按成因类型、沉积年代划分为：人工堆积层和第四纪沉积层两大类，并按岩性及工程特性进一步划分为7个大层及亚层。现分述如下:本工程持力层为第④层细砂、中砂及第④1层砂质粉土、粘质粉土。第⑤层中砂、细砂，承载力标准值fak=240kpa。塔吊基础位于底板下方，核查地勘报告主要中砂、细砂⑤层及粉质粘土、重粘质粉土⑤1层，承载力标准值fka=240kPa。2.3选用塔吊概况根据总平面图及现场现状，现场布置1台TC7013（臂长60m）塔吊，1台TC7525（臂长60m）塔吊，具体位置及编号详见总平面布置图。综合考虑施工区域特点、结构构件重量及工期要求，从场地条件、工程量大小、结构外型尺寸、塔吊的吊装能力及塔吊的工作区域考虑，本工程主体结构施工时期共设塔吊2台。塔式起重机主要是用于钢构件、钢筋、模板、周转架料、施工机械等材料、设备的水平及垂直运输。1#塔吊采用TC7013型塔吊，该塔吊独立式起升高度为60米，附着式起升高度达2m，要求工作有效臂长R=60米，最大起重量10吨，60米处端部起重量2.04吨。2#塔吊采用TC7525，该塔吊独立式起升高度为54米，要求工作有效臂长60米，最大起重量16吨，60米处端部起重量3.90吨。塔吊选型表塔吊编号塔吊型号最大起重量（T）要求有效工作臂长（m）有效臂端起重量（T）要求首次安装高度主要覆盖区域1#
