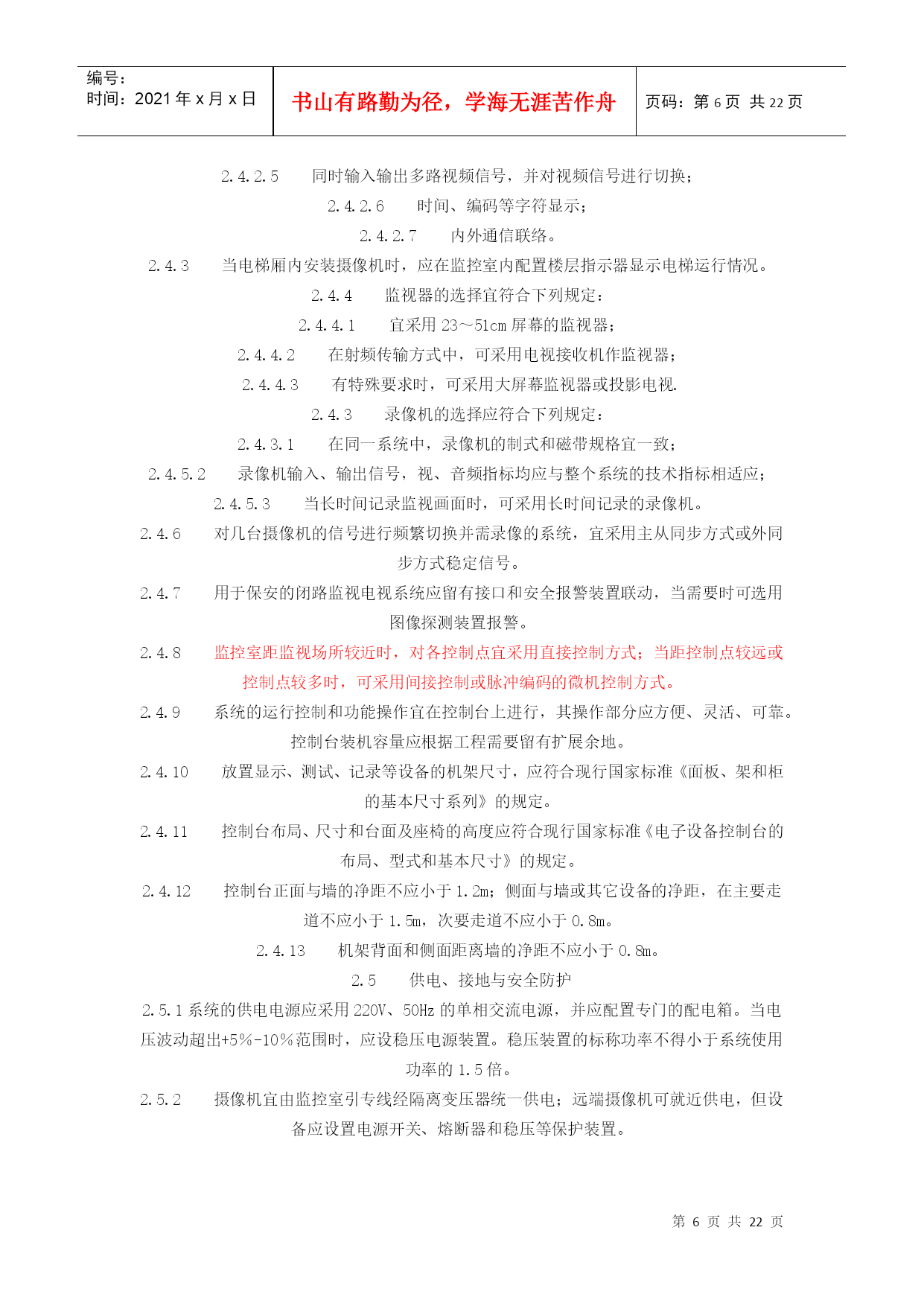

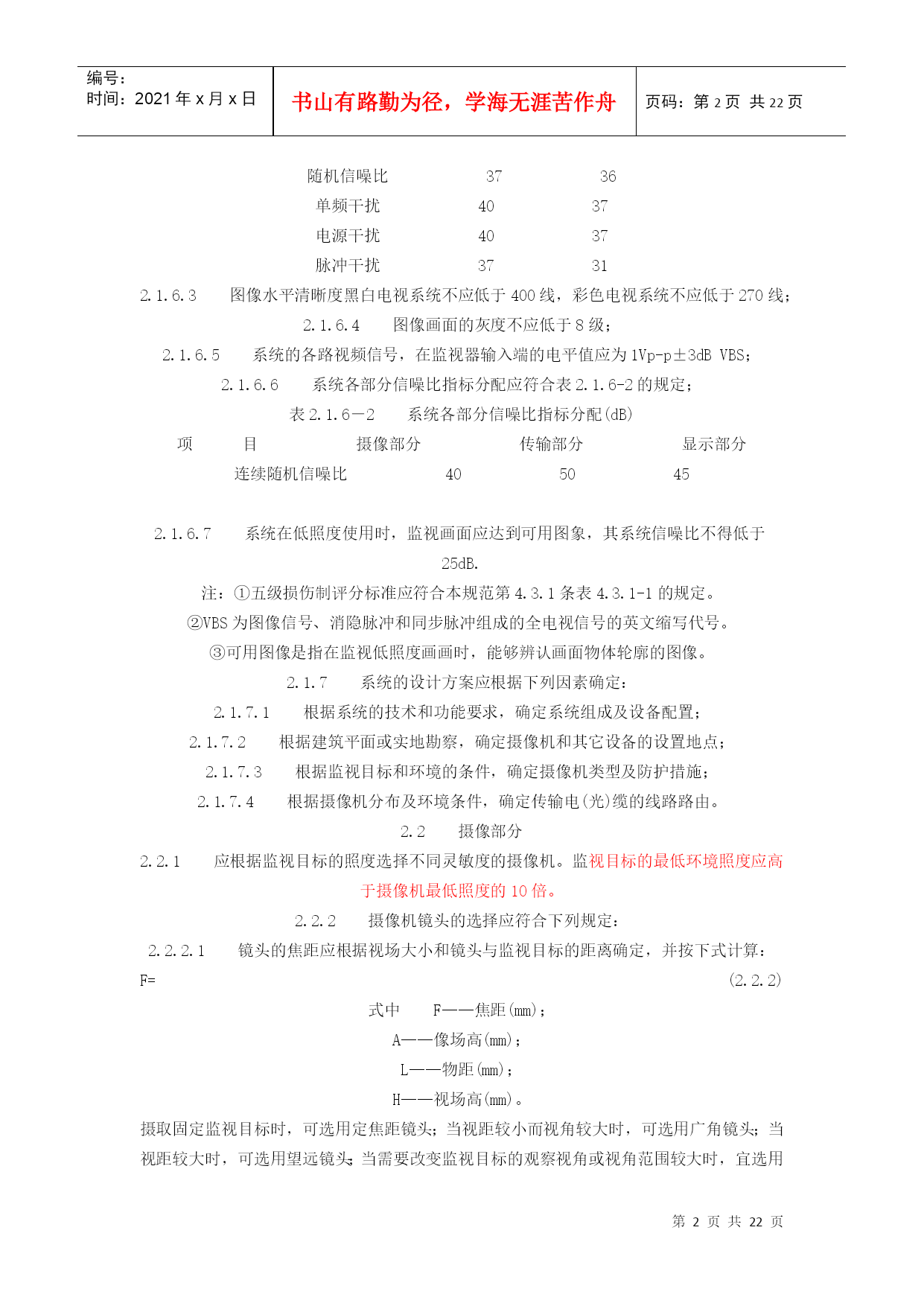

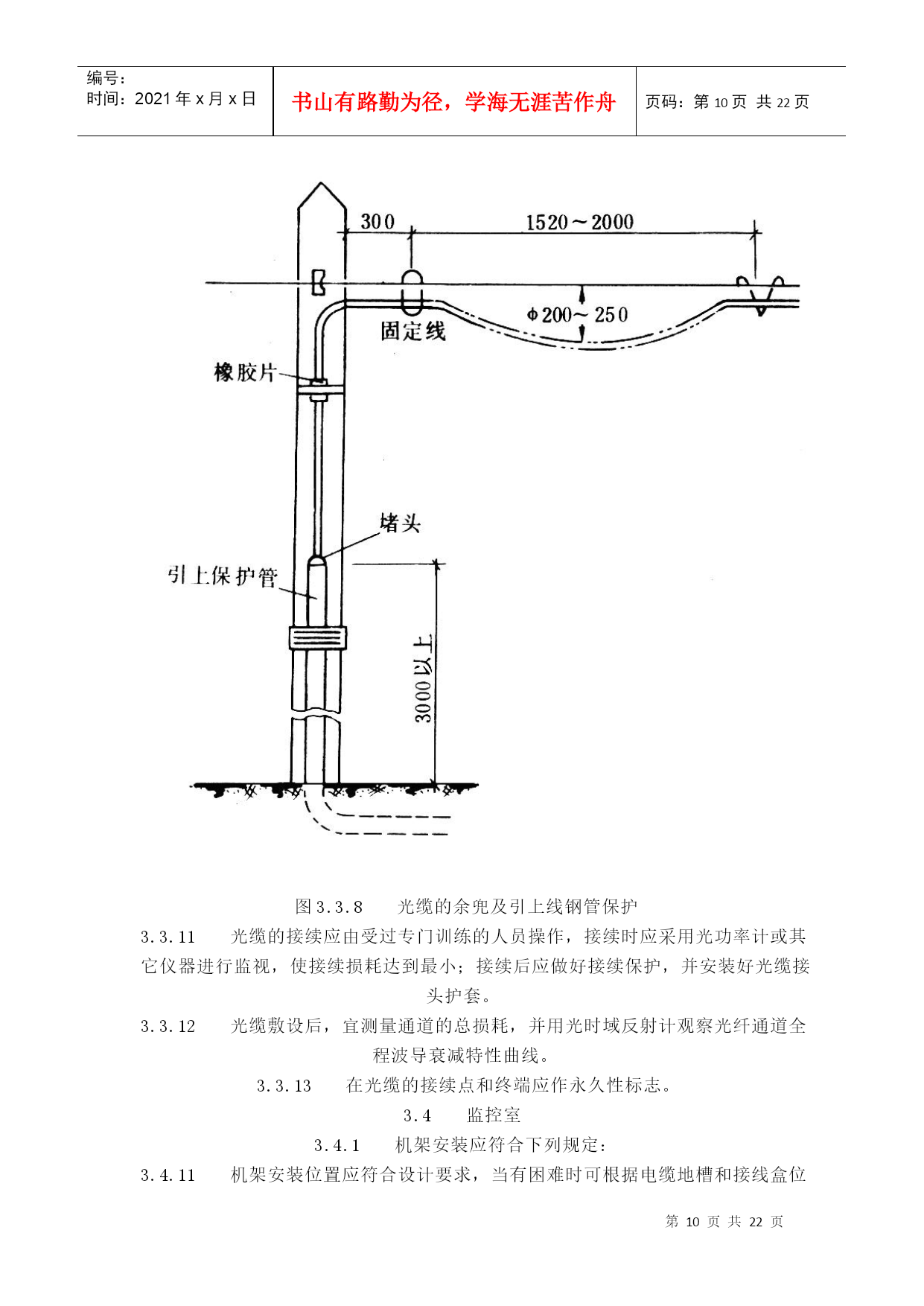

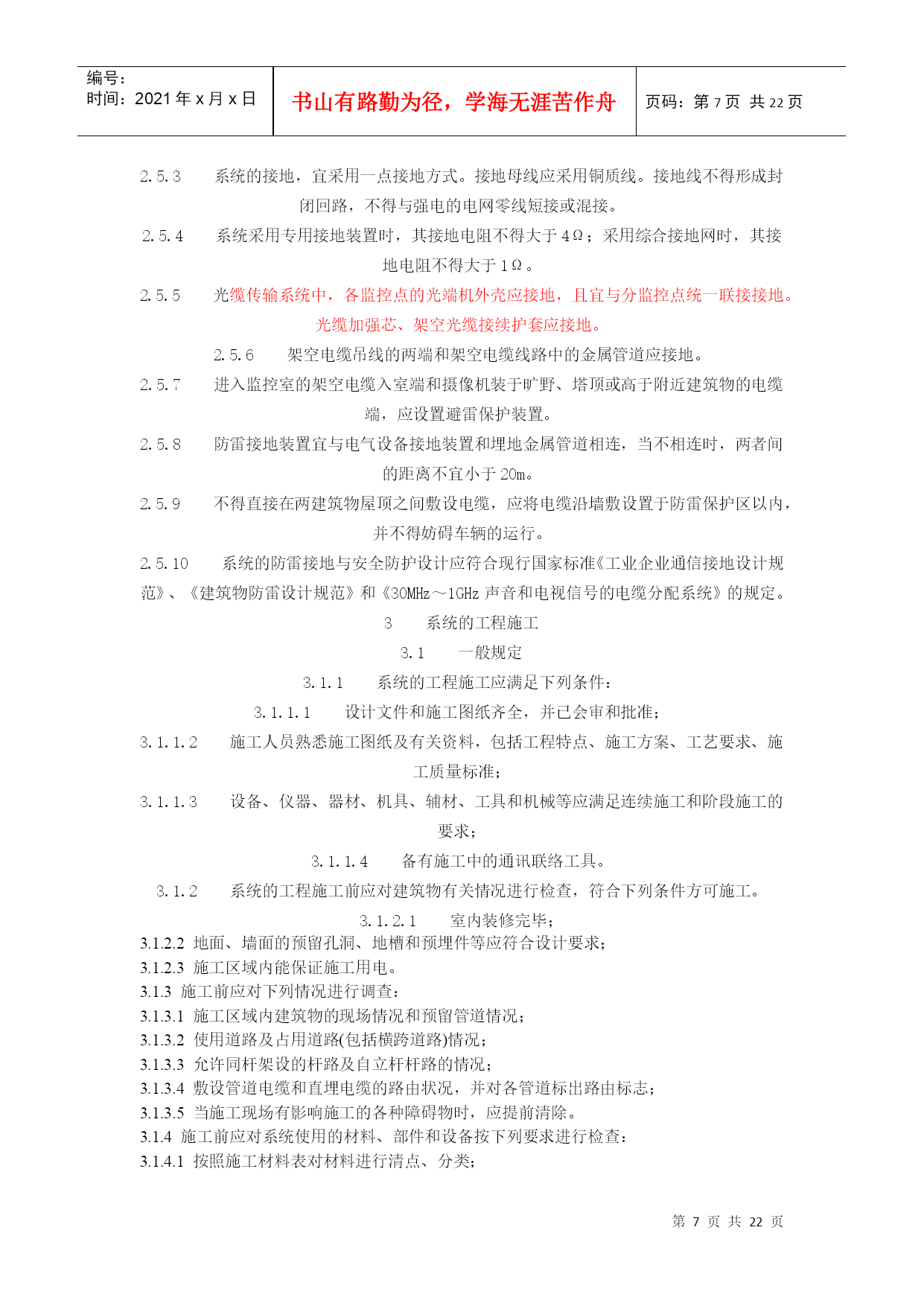

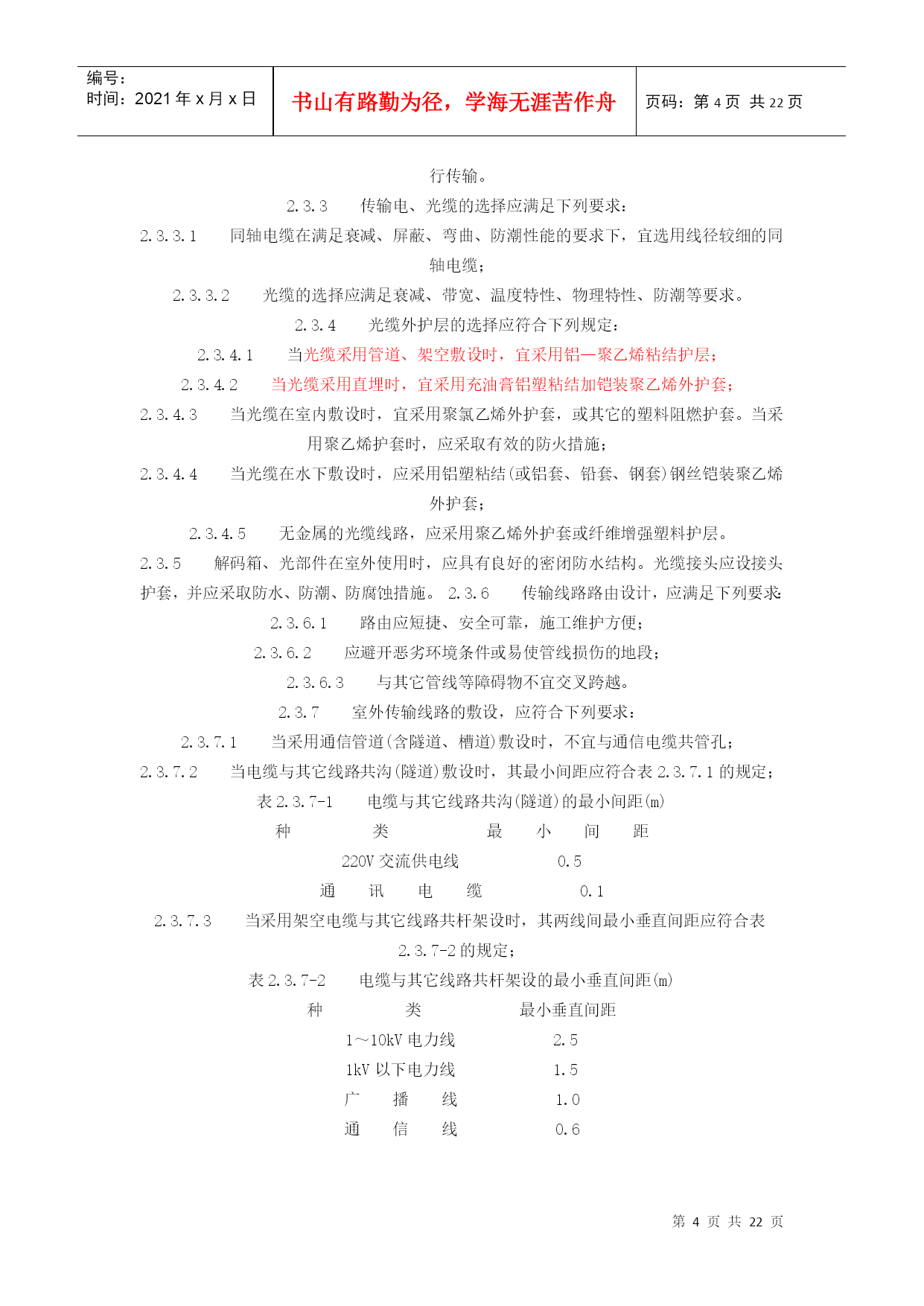

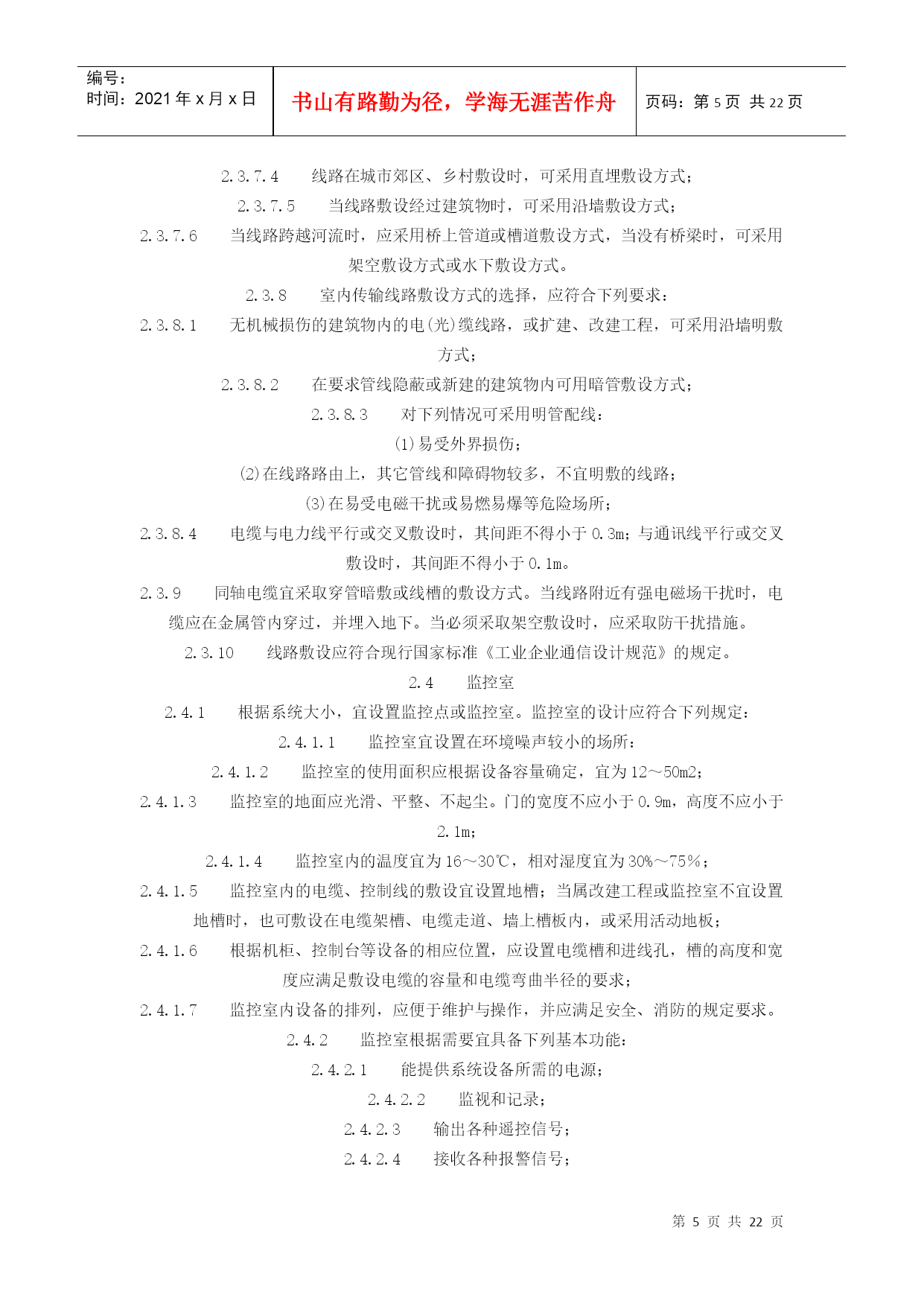

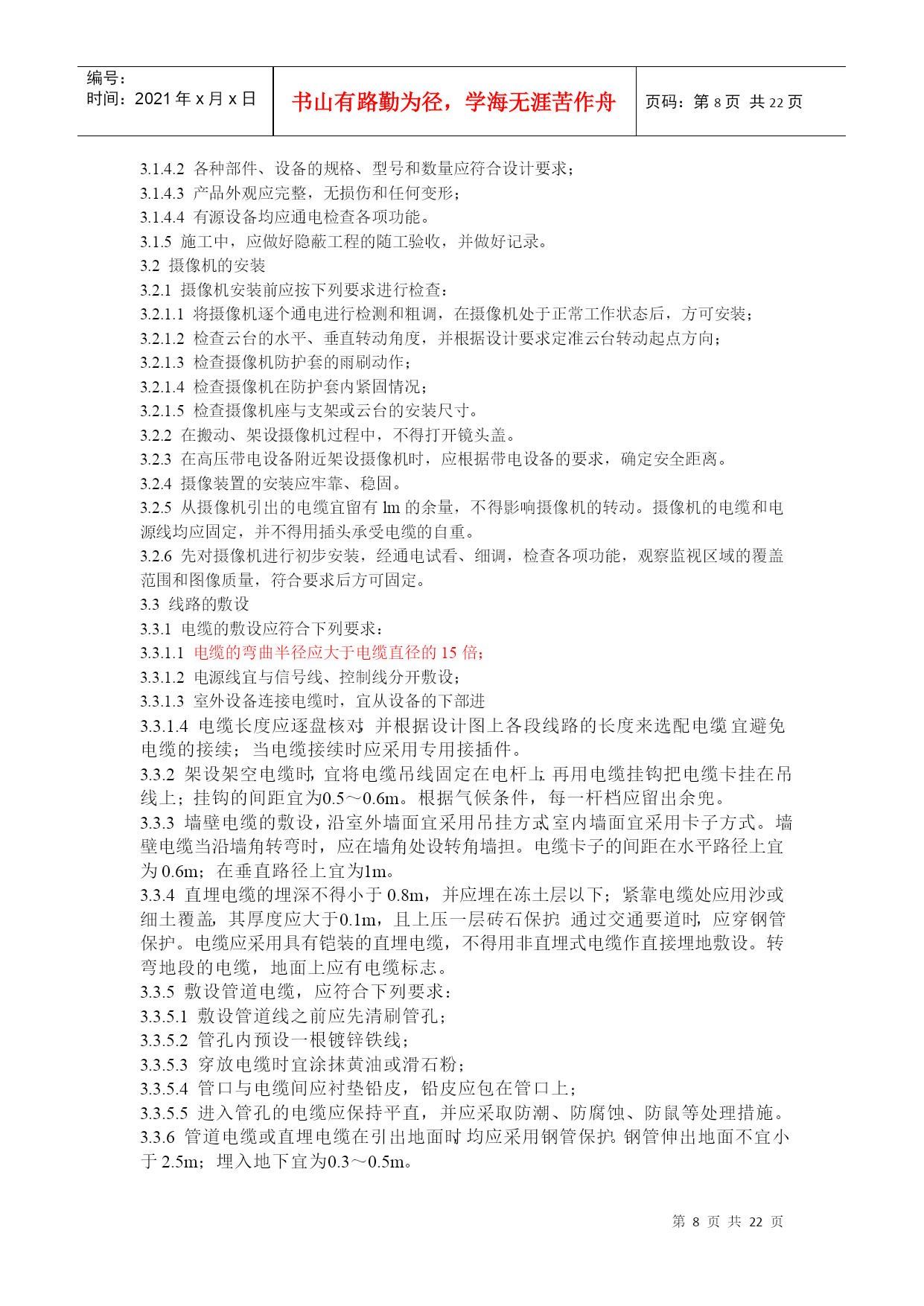

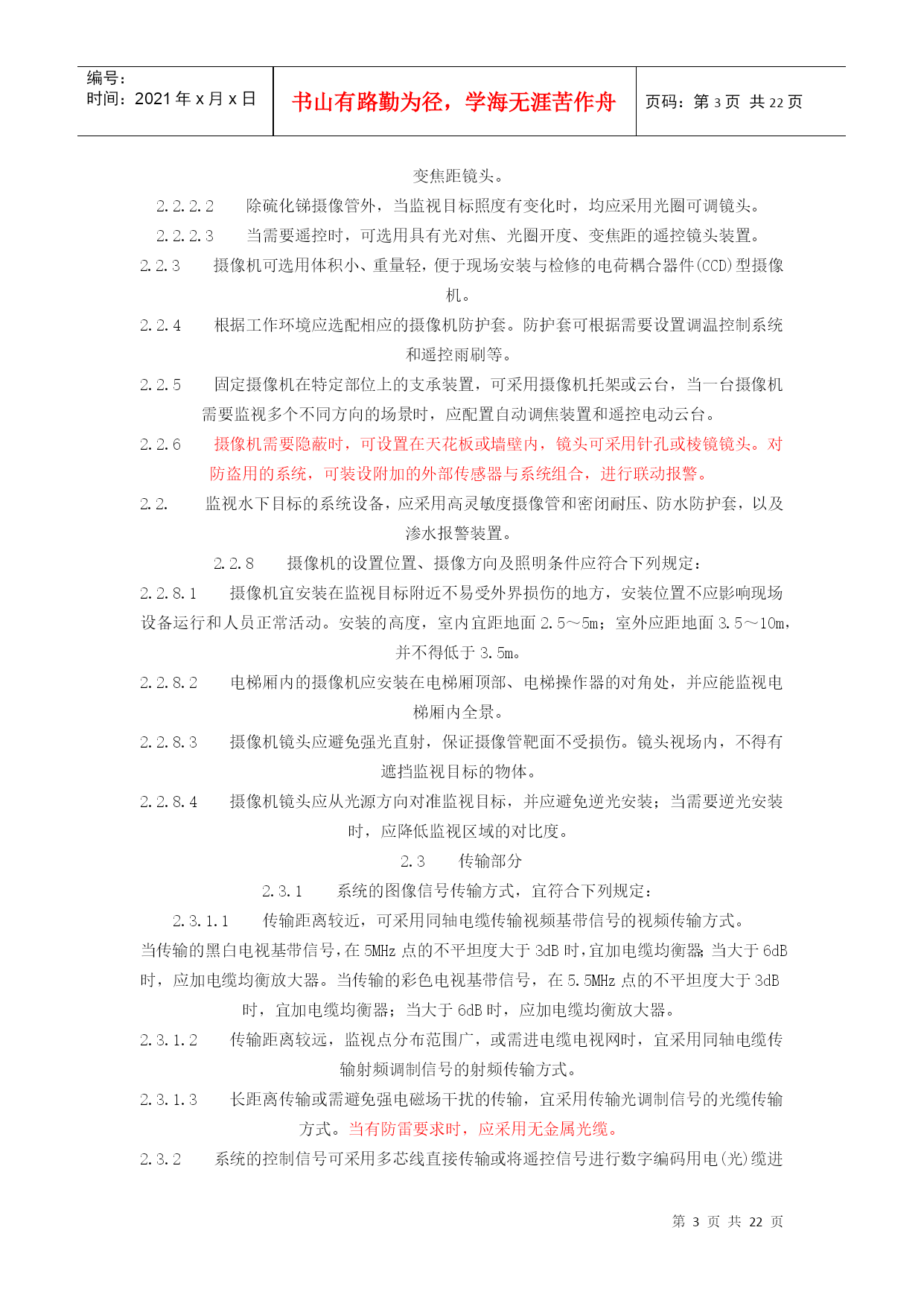

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE22页共NUMPAGES22页第PAGE\*MERGEFORMAT22页共NUMPAGES\*MERGEFORMAT22页中华人民共和国国家标准民用闭路监视电视系统工程技术规范GB50198-941总则1.0.1为了在民用闭路监视电视系统(以下简称系统)的工程设计与施工中，贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本规范。1.0.2本规范适用于以监视为主要目的的民用闭路电视系统的新建、扩建和改建工程的设计、施工及验收。1.0.3系统的工程设计应在满足使用功能和可靠运行的前提下，努力降低工程造价，并便于施工、维护及操作。1.0.4系统的工程设计、施工，除应执行本规范外，尚应符合国家现行有关标准、规范的规定。2系统的工程设计2.1一般规定2.1.1系统的制式宜与通用的电视制式一致。2.1.2闭路监视电视宜采用黑白电视系统；当需要观察色彩信息时，可采用彩色电视系统。2.1.3系统宜由摄像、传输、显示及控制等四个主要部分组成。当需要记录监视目标的图像时，应设置磁带录像装置。在监视目标的同时，当需要监听声音时，可配置声音传输、监听和记录系统。2.1.4系统设施的工作环境温度应符合下列要求：寒冷地区室外工作的设施：－40～+35℃；其它地区室外工作的设施：－10～+55℃；室内工作的设施：－5～+40℃。2.1.5系统的设备、部件、材料的选择应符合下列规定：2.1.5.1应采用符合现行的国家和行业有关标准的定型产品；2.1.5.2系统采用设备和部件的视频输入和输出阻抗以及电缆的特性阻抗均应为75Ω，音频设备的输入、输出阻抗应为高阻抗或600Ω；2.1.5.3系统选用的各种配套设备的性能及技术要求应协调一致。2.1.6在摄像机的标准照度下，闭路监视图像质量和系统技术指标应满足下列要求：2.1.6.1图像质量可按五级损伤制评定，图像质量不应低于4分；2.1.6.2相对应4分图像质量的信噪比应符合表2.1.6-1的规定；表2.1.6-1信噪比(dB)指标项目黑白电视系统彩色电视系统随机信噪比3736单频干扰4037电源干扰4037脉冲干扰37312.1.6.3图像水平清晰度黑白电视系统不应低于400线，彩色电视系统不应低于270线；2.1.6.4图像画面的灰度不应低于8级；2.1.6.5系统的各路视频信号，在监视器输入端的电平值应为1Vp-p±3dBVBS；2.1.6.6系统各部分信噪比指标分配应符合表2.1.6-2的规定；表2.1.6－2系统各部分信噪比指标分配(dB)项目摄像部分传输部分显示部分连续随机信噪比4050452.1.6.7系统在低照度使用时，监视画面应达到可用图象，其系统信噪比不得低于25dB.注：①五级损伤制评分标准应符合本规范第4.3.1条表4.3.1-1的规定。②VBS为图像信号、消隐脉冲和同步脉冲组成的全电视信号的英文缩写代号。③可用图像是指在监视低照度画画时，能够辨认画面物体轮廓的图像。2.1.7系统的设计方案应根据下列因素确定：2.1.7.1根据系统的技术和功能要求，确定系统组成及设备配置；2.1.7.2根据建筑平面或实地勘察，确定摄像机和其它设备的设置地点；2.1.7.3根据监视目标和环境的条件，确定摄像机类型及防护措施；2.1.7.4根据摄像机分布及环境条件，确定传输电(光)缆的线路路由。2.2摄像部分2.2.1应根据监视目标的照度选择不同灵敏度的摄像机。监视目标的最低环境照度应高于摄像机最低照度的10倍。2.2.2摄像机镜头的选择应符合下列规定：2.2.2.1镜头的焦距应根据视场大小和镜头与监视目标的距离确定，并按下式计算：F=(2.2.2)式中F——焦距(mm)；A——像场高(mm)；L——物距(mm)；H——视场高(mm)。摄取固定监视目标时，可选用定焦距镜头；当视距较小而视角较大时，可选用广角镜头；当视距较大时，可选用望远镜头；当需要改变监视目标的观察视角或视角范围较大时，宜选用变焦距镜头。2.2.2.2除硫化锑摄像管外，当监视目标照度有变化时，均应采用光圈可调镜头。2.2.2.3当需要遥控时，可选用具有光对焦、光圈开度、变焦距的遥控镜头装置。2.2.3摄像机可选用体积小、重量轻，便于现场安装与检修的电荷耦合器件(CCD)型摄像机。2.2.4根据工作环境应选配相应的摄像机防护套。防护套可根据需要设置调温控制系统和遥控雨刷等。2.2.5固定摄像机在特定部位上的支承装置，可采用摄像机托架或云台，当一台摄像机需要监视多个不同方向的场景时，应配置自动调焦装置和遥控电动云台。2.2.6摄像机需要隐蔽时，可设置在天花板或墙壁内，镜头可采用针孔或棱镜镜头。对防盗用的系统，
