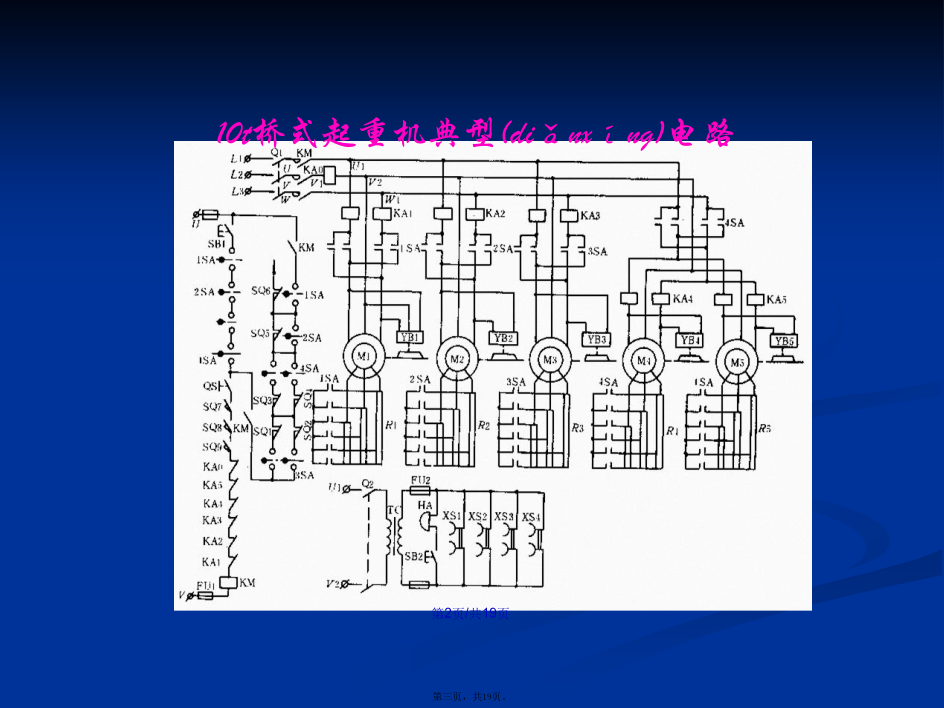

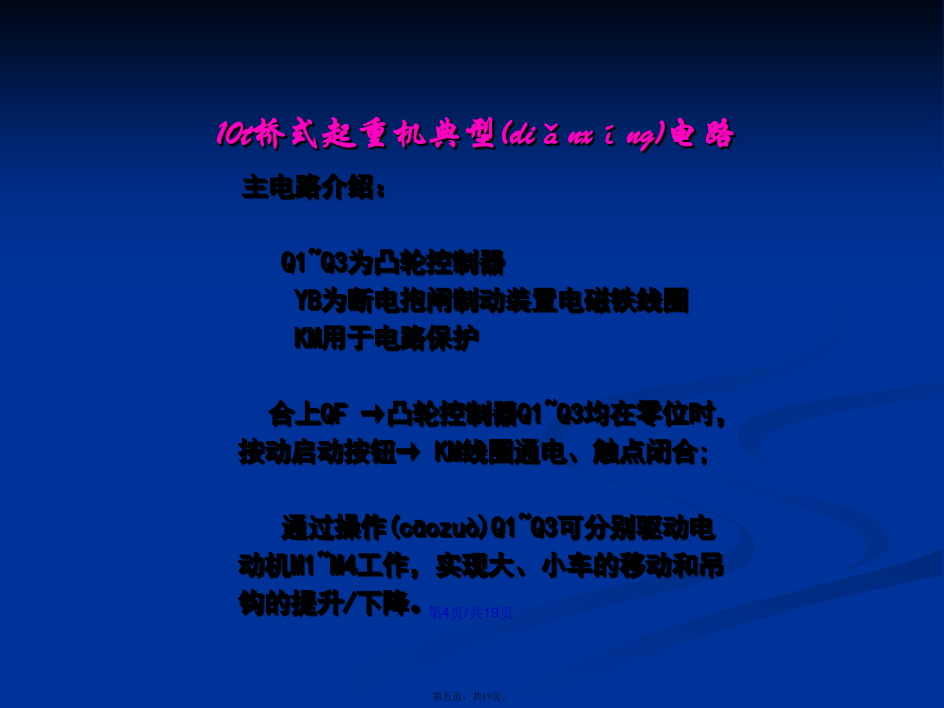

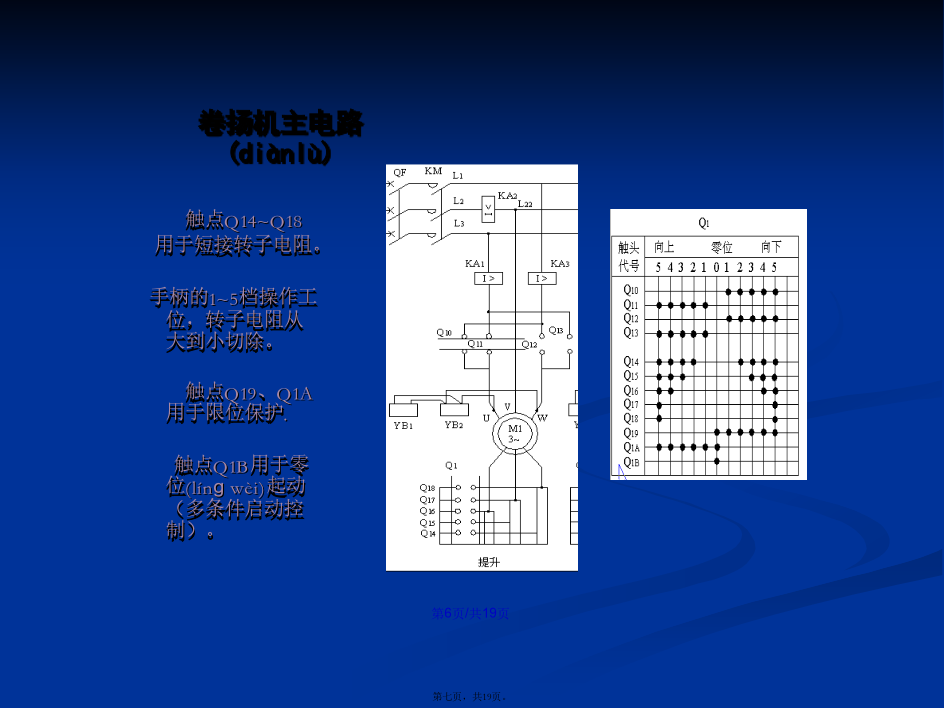

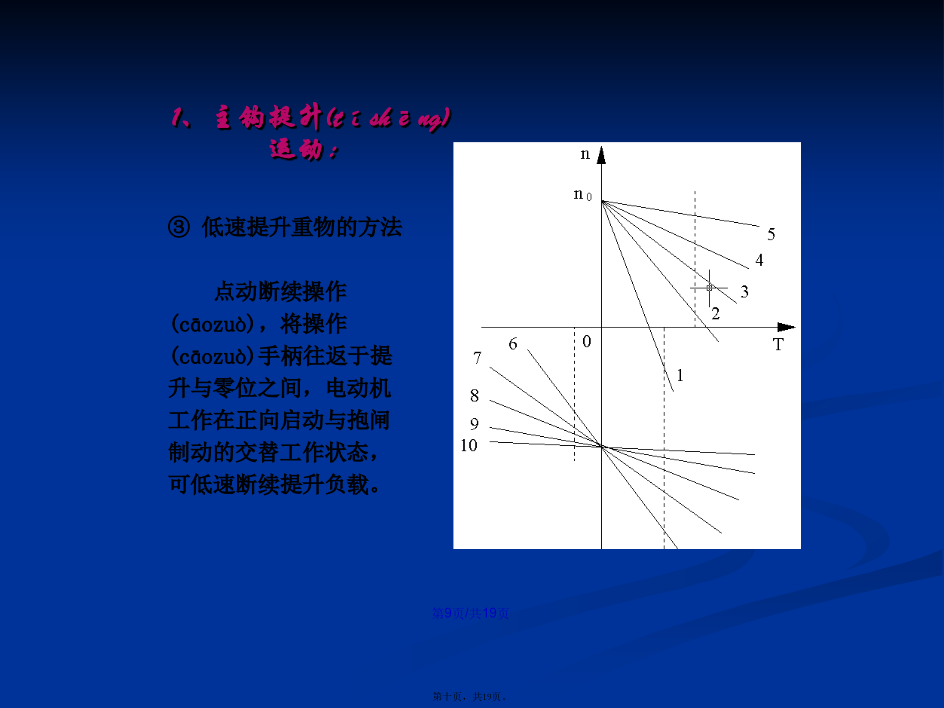

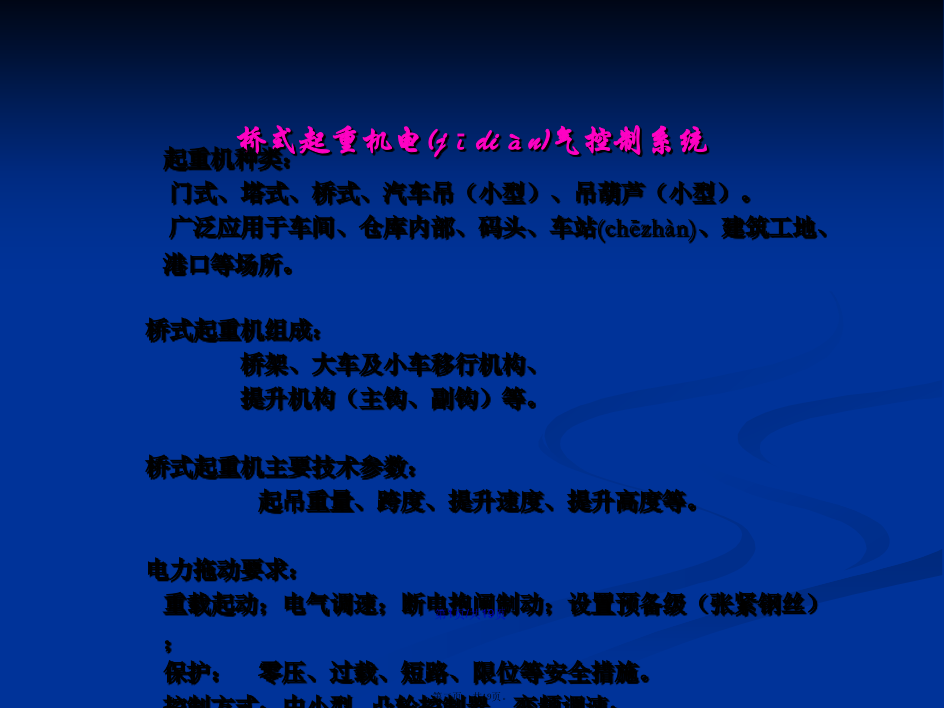

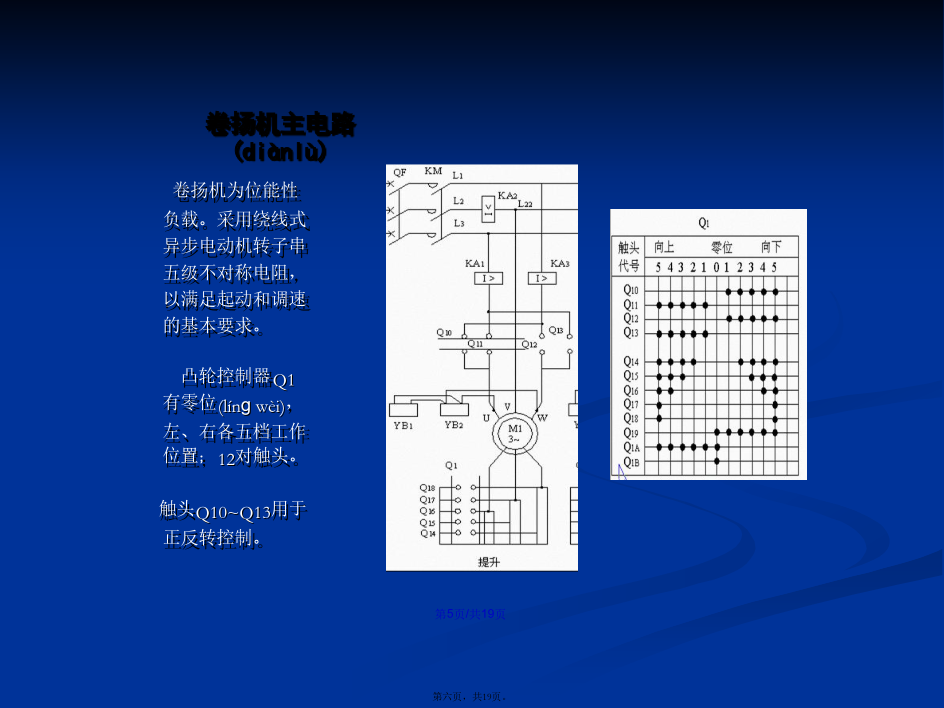

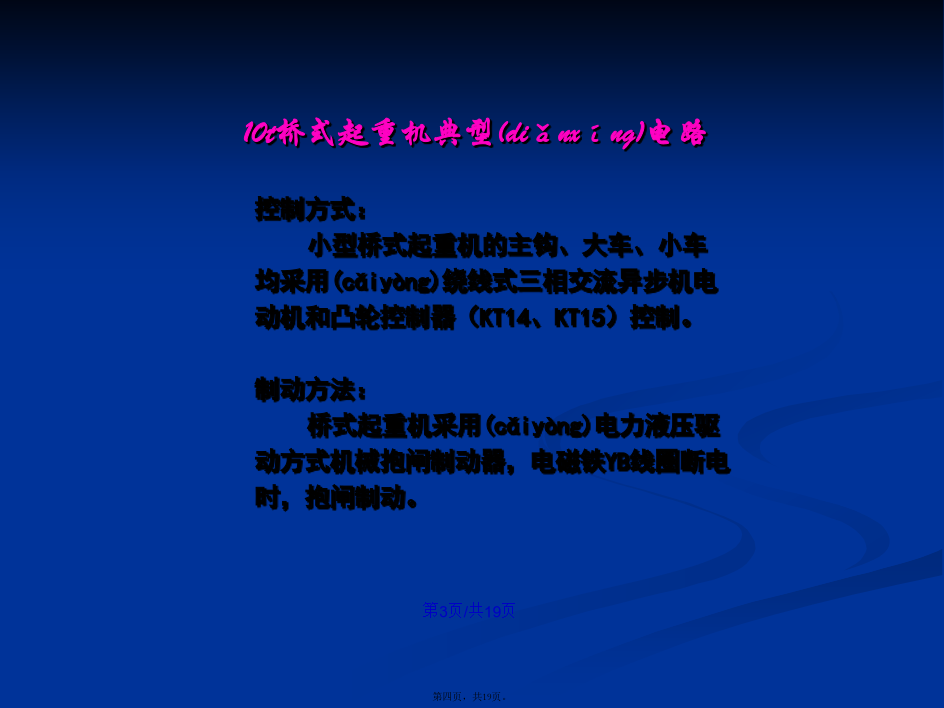

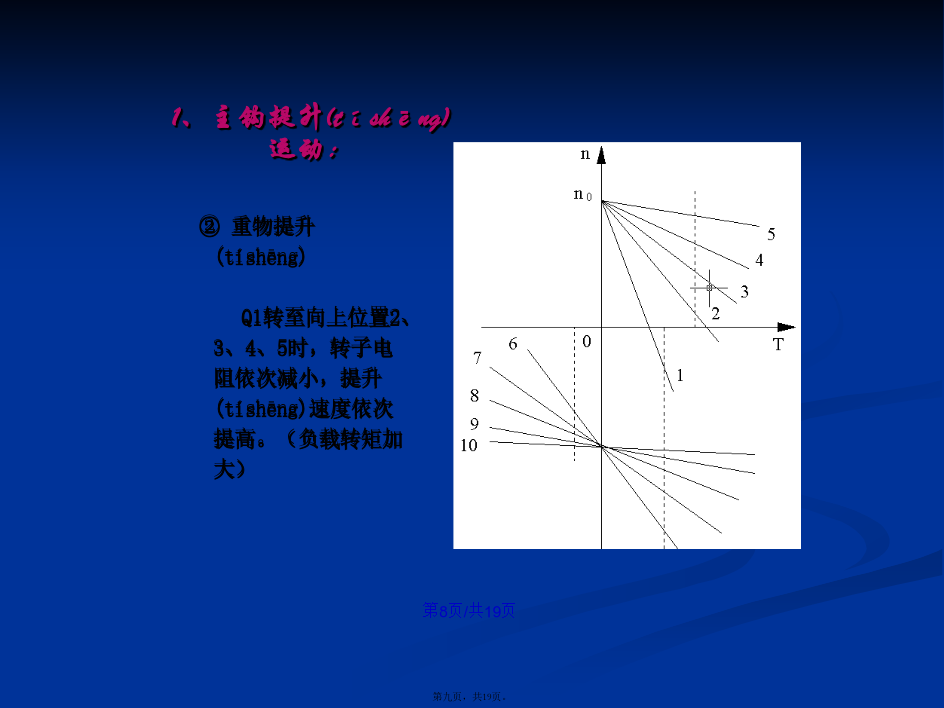

会计学桥式起重机电气控制系统10t桥式起重机典型(diǎnxíng)电路10t桥式起重机典型(diǎnxíng)电路10t桥式起重机典型(diǎnxíng)电路卷扬机主电路卷扬机主电路1、主钩提升(tíshēng)运动：1、主钩提升(tíshēng)运动：1、主钩提升(tíshēng)运动：①空钩下放（摩擦性恒转矩负载）：Q1置于向下位置，Q1触点Q10、Q12闭合，M1接入反相序电源反转，Q1在下降位置1~5。电动机工作在第三象限(xiàngxiàn)的机械特性，Q1从向下1~5挡调节时，空钩下降速度依次提高。2、重物(含空钧)下放(xiàfàng)的方法2、重物(含空钧)下放(xiàfàng)的方法小车：控制线路与提升机构相同，但小车电机的负载为摩擦性恒转矩负载，工作在机械特性的1、3象限。小车：控制线路与提升(tíshēng)机构相同，但小车电机的负载为摩擦性恒转矩负载，工作在机械特性的1、3象限。大车控制线路与小车相类似，同为摩擦性恒转矩负载。但大车两侧(liǎnɡcè)轮子分别用两组电动机驱动（跨距过大），要求同步转动。所以，凸轮控制器Q3增加了1组转子电阻切除触点，可同时控制两台电动机同步工作（电轴）。4、保护电路L22：主电路中，主电源经QF、KM，其中一相过KA2接至电动机V相端子，另两相经KA和Q接至各电动机的U、W端子，可以近似认为导线L22与L2等电位，但实际接线的位置不同。起重机控制与保护电路中，SB2为急停，SQM、SQA1、SQA2为门开关，Q1~Q3为凸轮控制器的多条件启动触点，SQ1~SQ6为限位开关。4、保护电路
