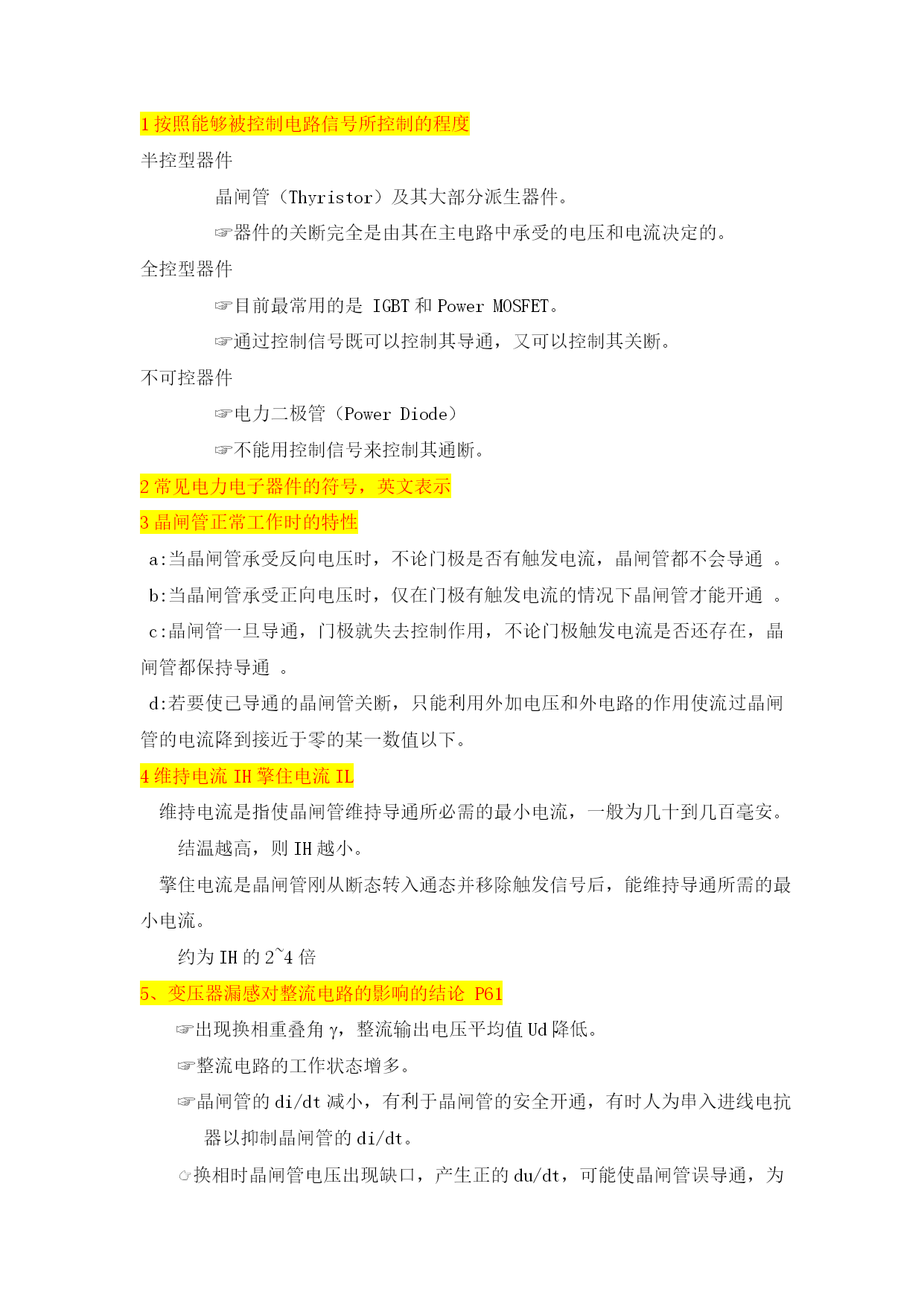

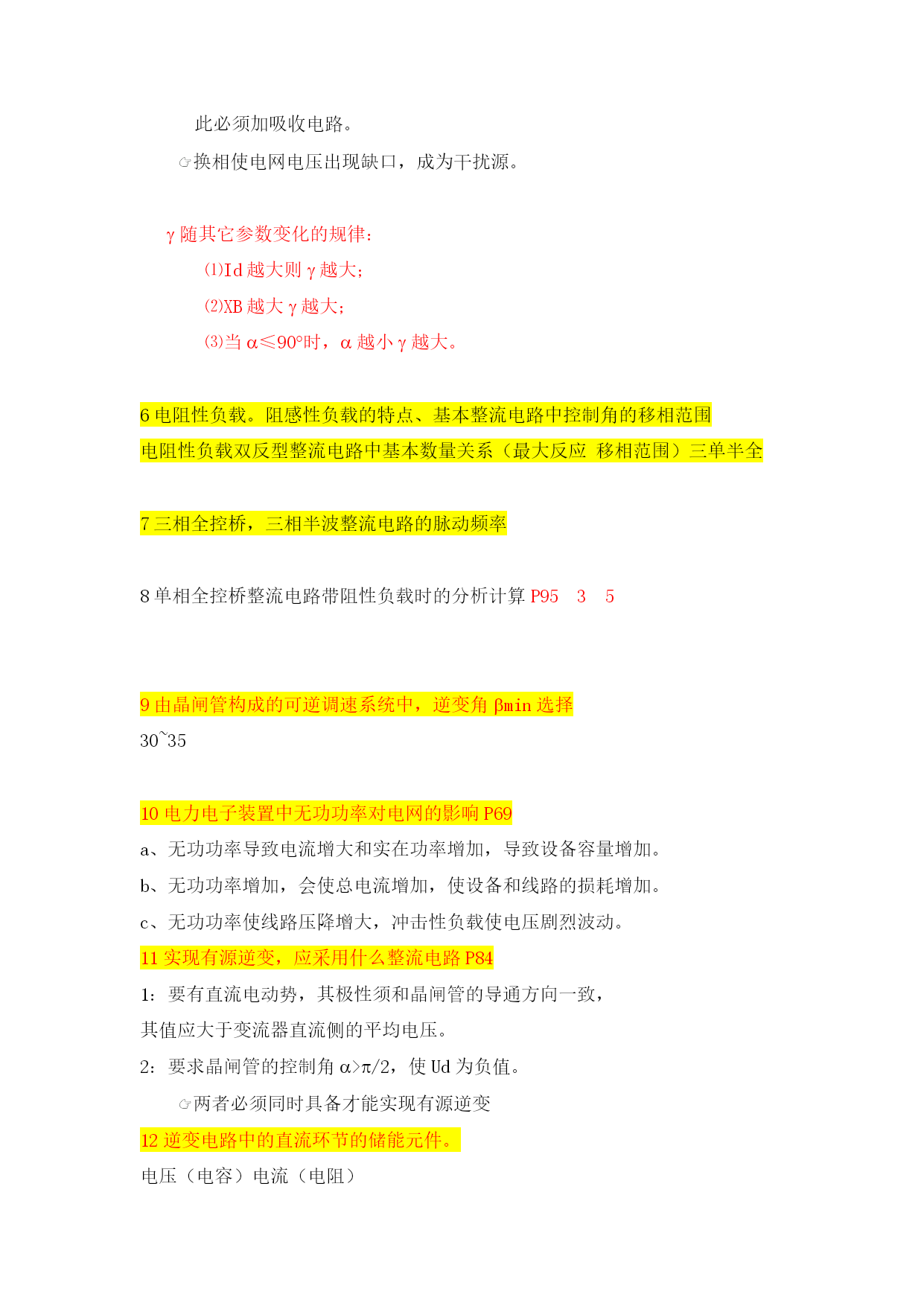

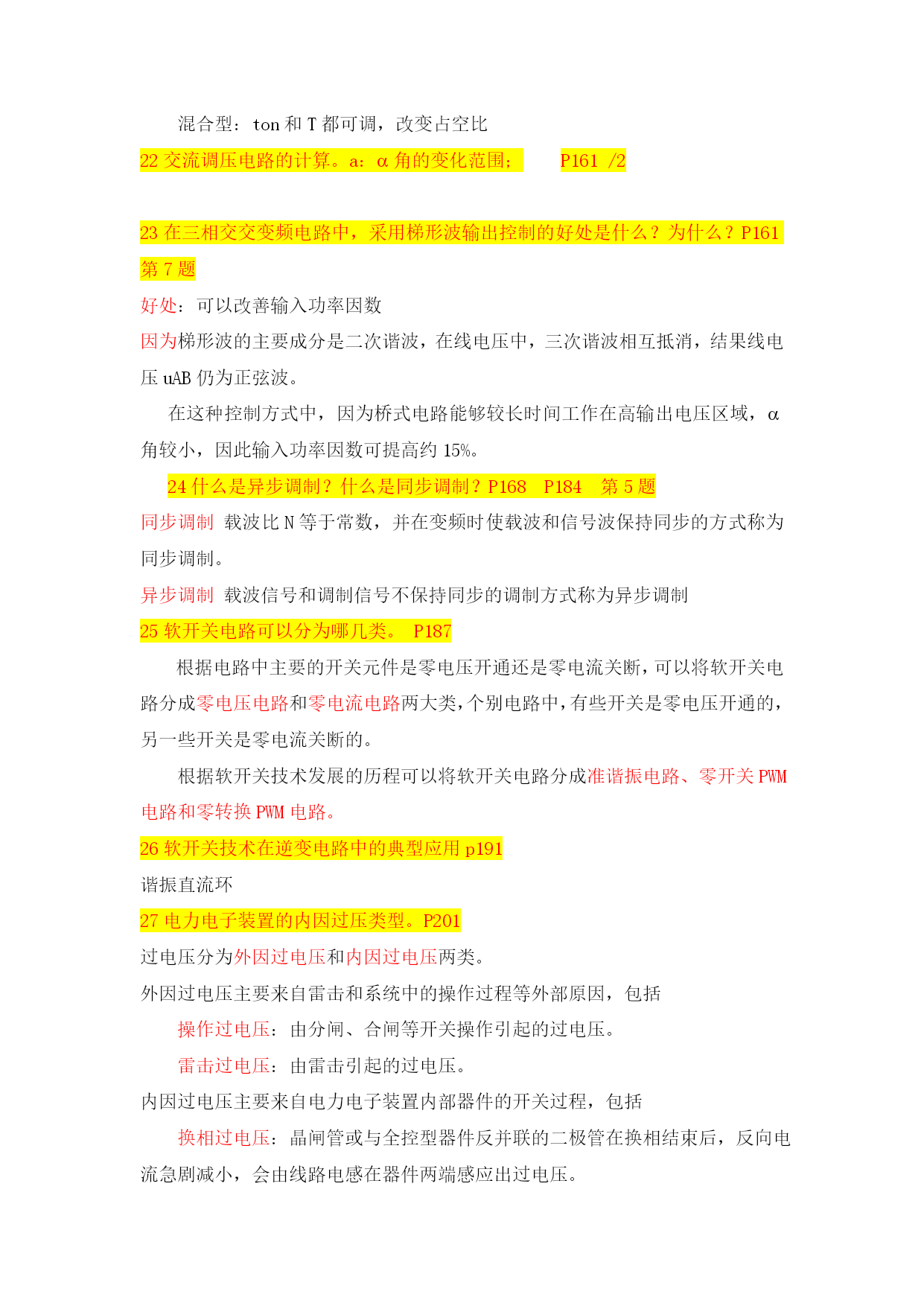

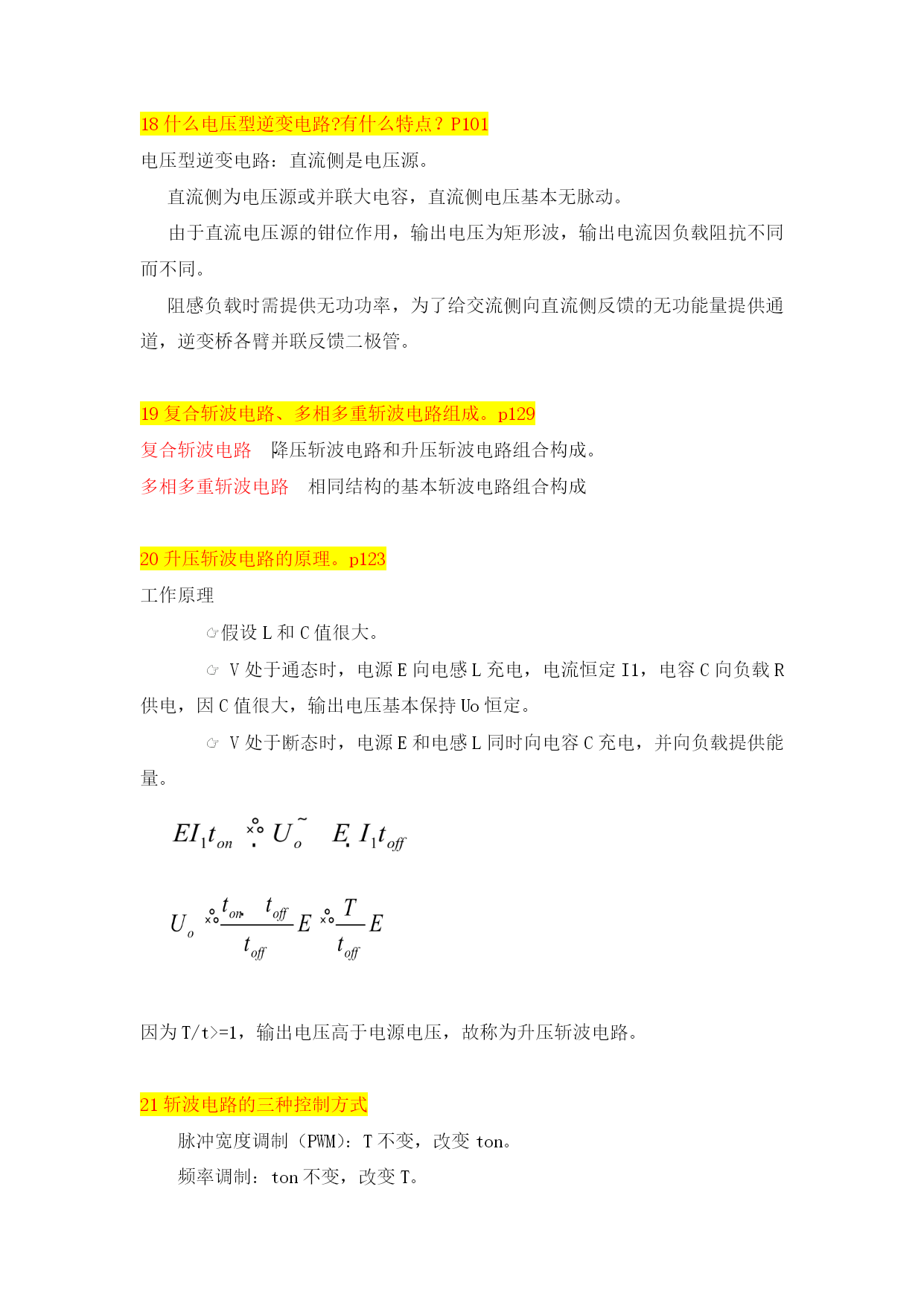

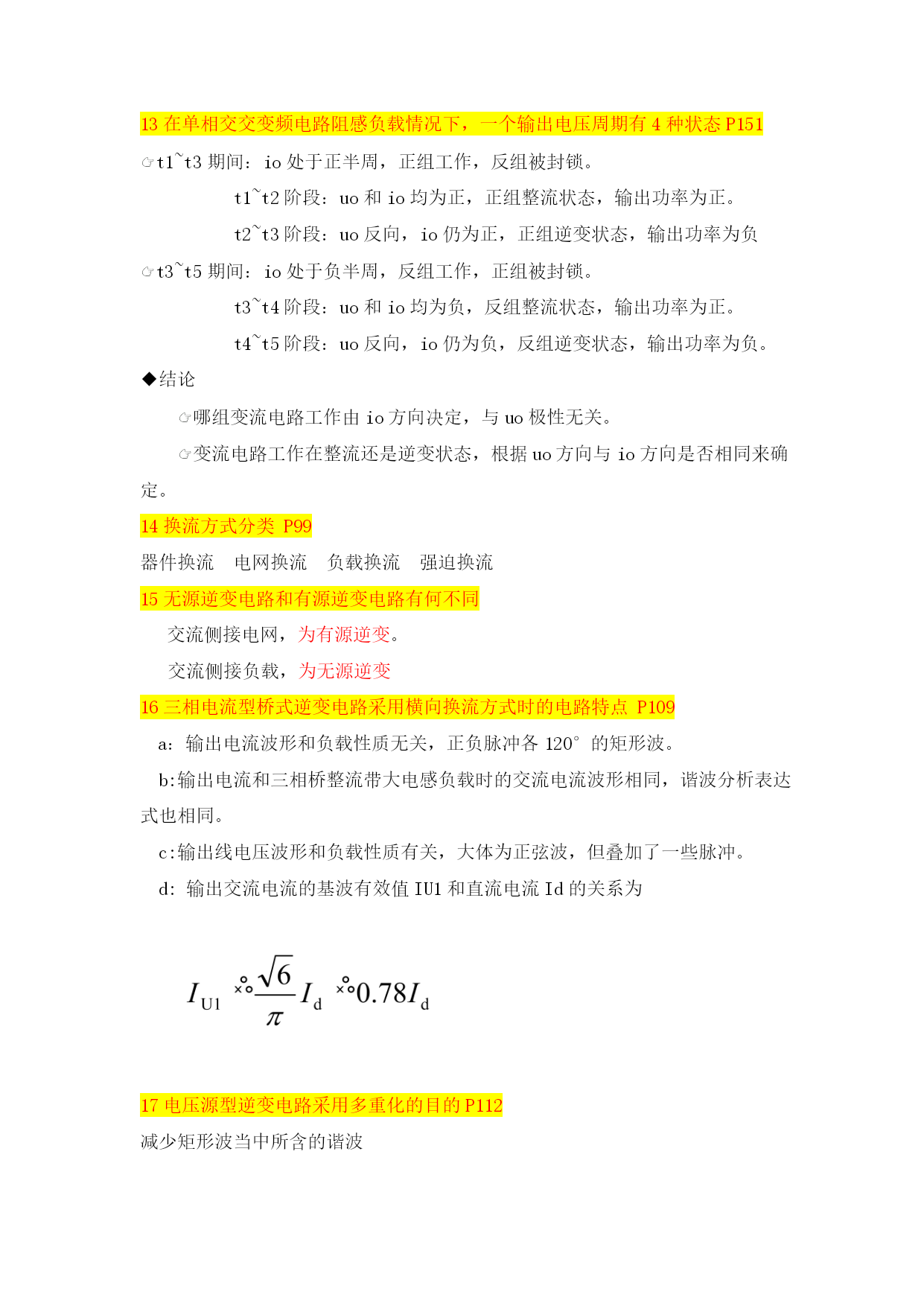

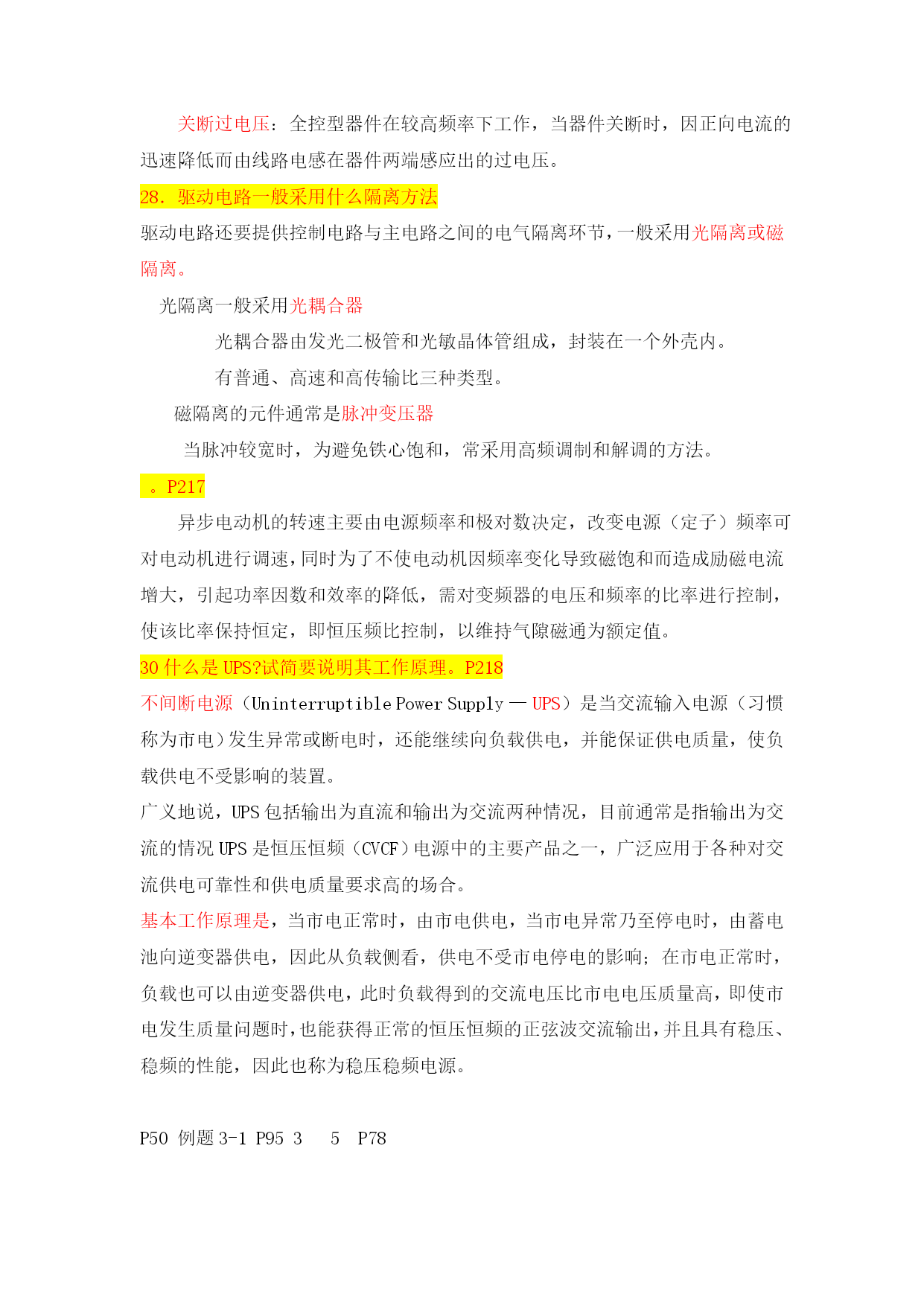

1按照能够被控制电路信号所控制的程度半控型器件晶闸管（Thyristor）及其大部分派生器件。☞器件的关断完全是由其在主电路中承受的电压和电流决定的。全控型器件☞目前最常用的是IGBT和PowerMOSFET。☞通过控制信号既可以控制其导通，又可以控制其关断。不可控器件☞电力二极管（PowerDiode）☞不能用控制信号来控制其通断。2常见电力电子器件的符号，英文表示3晶闸管正常工作时的特性a:当晶闸管承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。b:当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才能开通。c:晶闸管一旦导通，门极就失去控制作用，不论门极触发电流是否还存在，晶闸管都保持导通。d:若要使已导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下。4维持电流IH擎住电流IL维持电流是指使晶闸管维持导通所必需的最小电流，一般为几十到几百毫安。结温越高，则IH越小。擎住电流是晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流。约为IH的2~4倍5、变压器漏感对整流电路的影响的结论P61☞出现换相重叠角g，整流输出电压平均值Ud降低。☞整流电路的工作状态增多。☞晶闸管的di/dt减小，有利于晶闸管的安全开通，有时人为串入进线电抗器以抑制晶闸管的di/dt。☞换相时晶闸管电压出现缺口，产生正的du/dt，可能使晶闸管误导通，为此必须加吸收电路。☞换相使电网电压出现缺口，成为干扰源。g随其它参数变化的规律：⑴Id越大则g越大；⑵XB越大g越大；⑶当a≤90°时，a越小g越大。6电阻性负载。阻感性负载的特点、基本整流电路中控制角的移相范围电阻性负载双反型整流电路中基本数量关系（最大反应移相范围）三单半全7三相全控桥，三相半波整流电路的脉动频率8单相全控桥整流电路带阻性负载时的分析计算P95359由晶闸管构成的可逆调速系统中，逆变角bmin选择30~3510电力电子装置中无功功率对电网的影响P69a、无功功率导致电流增大和实在功率增加，导致设备容量增加。b、无功功率增加，会使总电流增加，使设备和线路的损耗增加。c、无功功率使线路压降增大，冲击性负载使电压剧烈波动。11实现有源逆变，应采用什么整流电路P841：要有直流电动势，其极性须和晶闸管的导通方向一致，其值应大于变流器直流侧的平均电压。2：要求晶闸管的控制角a>p/2，使Ud为负值。☞两者必须同时具备才能实现有源逆变12逆变电路中的直流环节的储能元件。电压（电容）电流（电阻）13在单相交交变频电路阻感负载情况下，一个输出电压周期有4种状态P151☞t1~t3期间：io处于正半周，正组工作，反组被封锁。t1~t2阶段：uo和io均为正，正组整流状态，输出功率为正。t2~t3阶段：uo反向，io仍为正，正组逆变状态，输出功率为负☞t3~t5期间：io处于负半周，反组工作，正组被封锁。t3~t4阶段：uo和io均为负，反组整流状态，输出功率为正。t4~t5阶段：uo反向，io仍为负，反组逆变状态，输出功率为负。◆结论☞哪组变流电路工作由io方向决定，与uo极性无关。☞变流电路工作在整流还是逆变状态，根据uo方向与io方向是否相同来确定。14换流方式分类P99器件换流电网换流负载换流强迫换流15无源逆变电路和有源逆变电路有何不同交流侧接电网，为有源逆变。交流侧接负载，为无源逆变16三相电流型桥式逆变电路采用横向换流方式时的电路特点P109a：输出电流波形和负载性质无关，正负脉冲各120°的矩形波。b:输出电流和三相桥整流带大电感负载时的交流电流波形相同，谐波分析表达式也相同。c:输出线电压波形和负载性质有关，大体为正弦波，但叠加了一些脉冲。d:输出交流电流的基波有效值IU1和直流电流Id的关系为17电压源型逆变电路采用多重化的目的P112减少矩形波当中所含的谐波18什么电压型逆变电路?有什么特点？P101电压型逆变电路：直流侧是电压源。直流侧为电压源或并联大电容，直流侧电压基本无脉动。由于直流电压源的钳位作用，输出电压为矩形波，输出电流因负载阻抗不同而不同。阻感负载时需提供无功功率，为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂并联反馈二极管。19复合斩波电路、多相多重斩波电路组成。p129复合斩波电路降压斩波电路和升压斩波电路组合构成。多相多重斩波电路相同结构的基本斩波电路组合构成20升压斩波电路的原理。p123工作原理☞假设L和C值很大。☞V处于通态时，电源E向电感L充电，电流恒定I1，电容C向负载R供电，因C值
