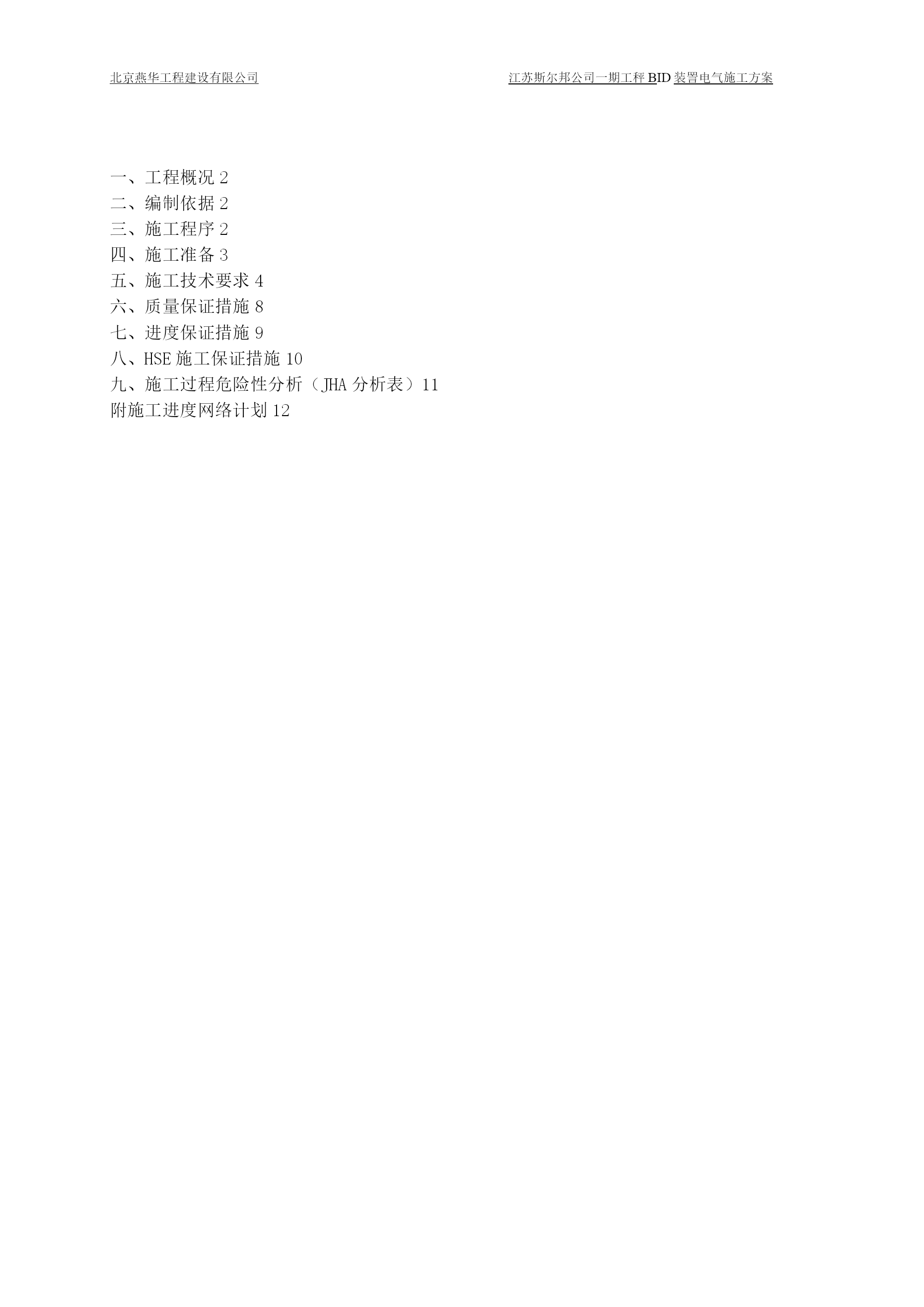

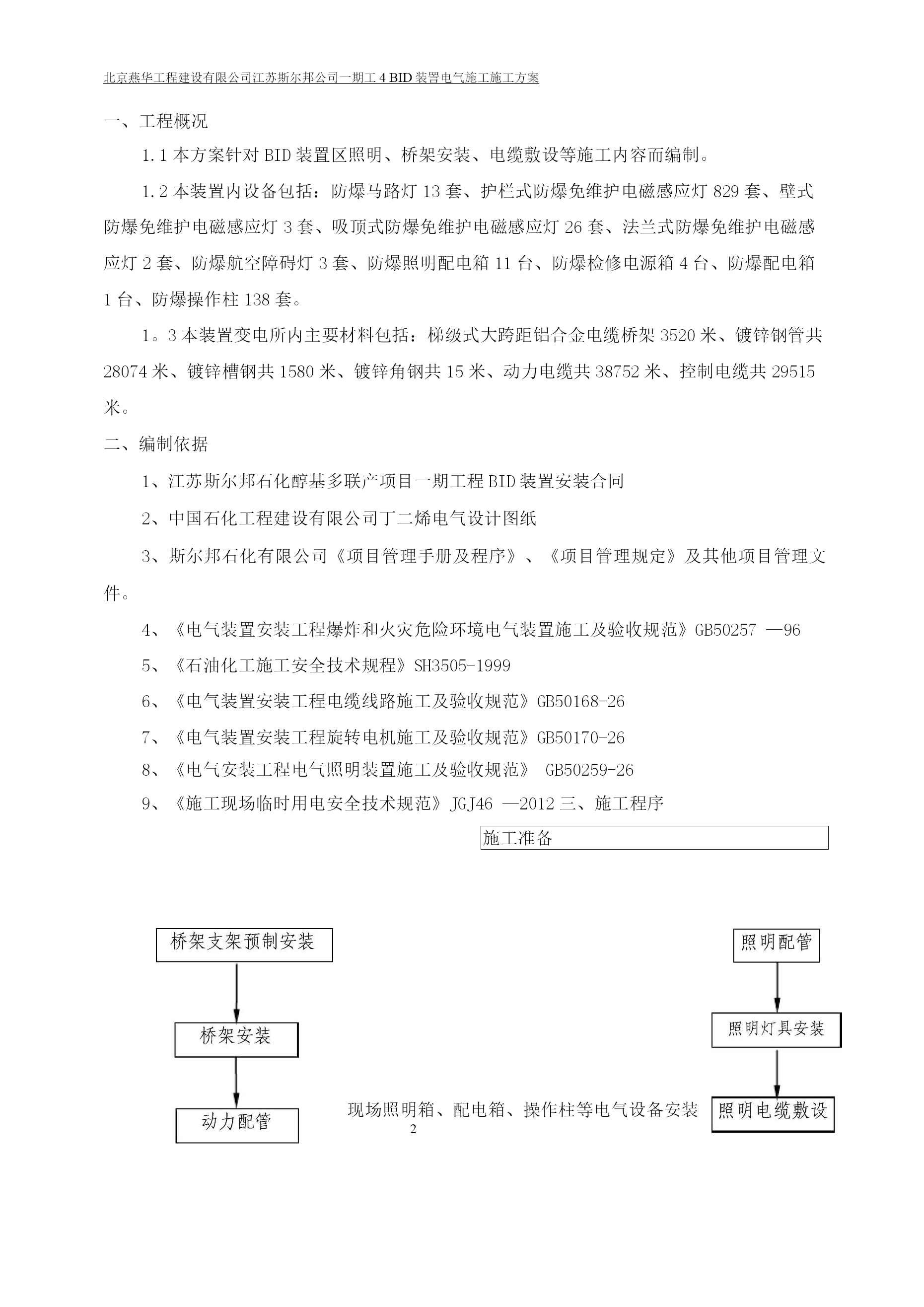

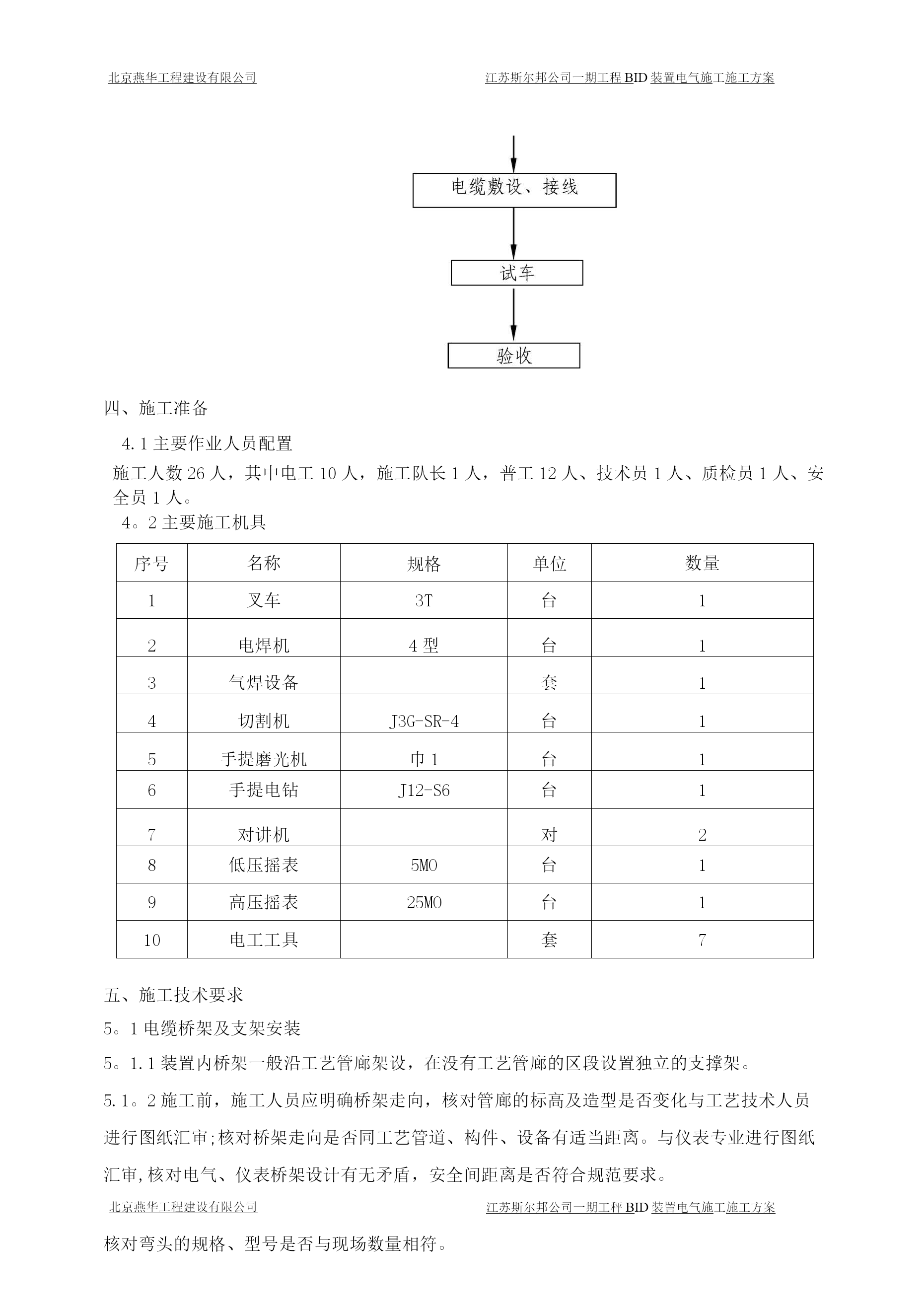

北京燕华工程建设有限公司江苏斯尔邦公司一期工秤BID装詈电气施工方案TOC\o"1-5"\h\z一、工程概况2二、编制依据2三、施工程序2四、施工准备3五、施工技术要求4六、质量保证措施8七、进度保证措施9八、HSE施工保证措施10九、施工过程危险性分析（JHA分析表）11附施工进度网络计划12北京燕华工程建设有限公司江苏斯尔邦公司一期工4BID装詈电气施工施工方案一、工程概况1.1本方案针对BID装置区照明、桥架安装、电缆敷设等施工内容而编制。1.2本装置内设备包括：防爆马路灯13套、护栏式防爆免维护电磁感应灯829套、壁式防爆免维护电磁感应灯3套、吸顶式防爆免维护电磁感应灯26套、法兰式防爆免维护电磁感应灯2套、防爆航空障碍灯3套、防爆照明配电箱11台、防爆检修电源箱4台、防爆配电箱1台、防爆操作柱138套。1。3本装置变电所内主要材料包括：梯级式大跨距铝合金电缆桥架3520米、镀锌钢管共28074米、镀锌槽钢共1580米、镀锌角钢共15米、动力电缆共38752米、控制电缆共29515米。二、编制依据1、江苏斯尔邦石化醇基多联产项目一期工程BID装置安装合同2、中国石化工程建设有限公司丁二烯电气设计图纸3、斯尔邦石化有限公司《项目管理手册及程序》、《项目管理规定》及其他项目管理文件。4、《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257—965、《石油化工施工安全技术规程》SH3505-19996、《电气装置安装工程电缆线路施工及验收规范》GB50168-267、《电气装置安装工程旋转电机施工及验收规范》GB50170-268、《电气安装工程电气照明装置施工及验收规范》GB50259-269、《施工现场临时用电安全技术规范》JGJ46—2012三、施工程序施工准备现场照明箱、配电箱、操作柱等电气设备安装2北京燕华工程建设有限公司江苏斯尔邦公司一期工程BID装置电气施工施工方案四、施工准备4.1主要作业人员配置施工人数26人，其中电工10人，施工队长1人，普工12人、技术员1人、质检员1人、安全员1人。4。2主要施工机具序号名称规格单位数量1叉车3T台12电焊机4型台13气焊设备套14切割机J3G-SR-4台15手提磨光机巾1台16手提电钻J12-S6台17对讲机对28低压摇表5MO台19高压摇表25MO台110电工工具套7五、施工技术要求5。1电缆桥架及支架安装5。1.1装置内桥架一般沿工艺管廊架设，在没有工艺管廊的区段设置独立的支撑架。5.1。2施工前，施工人员应明确桥架走向，核对管廊的标高及造型是否变化与工艺技术人员进行图纸汇审;核对桥架走向是否同工艺管道、构件、设备有适当距离。与仪表专业进行图纸汇审,核对电气、仪表桥架设计有无矛盾，安全间距离是否符合规范要求。北京燕华工程建设有限公司江苏斯尔邦公司一期工秤BID装詈电气施工施工方案核对弯头的规格、型号是否与现场数量相符。5.1.3桥架到货后，应进行验收；核对桥架的规格、型号、数量是否与设计相符。检查桥架外表面有无变形；并且要对桥架及其附件进行预组装。如有不合适，及时与相关单位联系.5.1。4桥架之间的安装应采用螺栓连接，严禁焊接.5.1.5桥架接地应符合设计要求，桥架之间的连接处，应使用黄绿相间绝缘铜导线跨接连接。5。1.6桥架除要在进出装置及变配电所处接地外，每隔30米接地一次.5.1.7桥架安装后应用Z40x4角钢(L=30mm)从桥架两侧将其固定，防止风力等意外的损坏。5。1。8电缆桥架经共检合格后，才允许敷设电缆。5.1.9本装置采用双梯边镁铝合金大跨距桥架，支架间距为6米/个，如有塌腰情况发生，可适当增加支架密度.5。1.10桥架安装误差要求：标高误差：《士10mm水平误差：＜3%。垂直误差：＜3%对接错：A3mm5.1。11桥架直线段每隔30米应预留20mm伸缩节，电缆桥架跨越建筑物伸缩缝时应设置沉降节。5。2现场配电箱、操作柱安装5.2。1配电箱、检修箱出库时，要认真核对型号、尺寸、内部元件，上、下出线与管径是否符合设计要求，以免动力配管时出错。5.2.2悬挂式配电箱、检修动力箱的安装高度、位置应符合设计要求，配电箱安装位置应便于操作和维护，配电箱备用出线要有符合防爆要求的密封。5.2.3配电箱、检修箱接地应良好。5.2.4要保证相邻防爆操作柱整齐、安装间距均匀；操作按钮应动作灵活、可靠；防止电机无法启、停现象的发生。5。2.5操作按钮上的指示仪表应完好，并经校验合格才能使用.5。2。6成排安装的防爆操作柱应在一条直线上；操作柱上的设备位号、标识应清晰；北京燕华工程建设有限公司江苏斯
