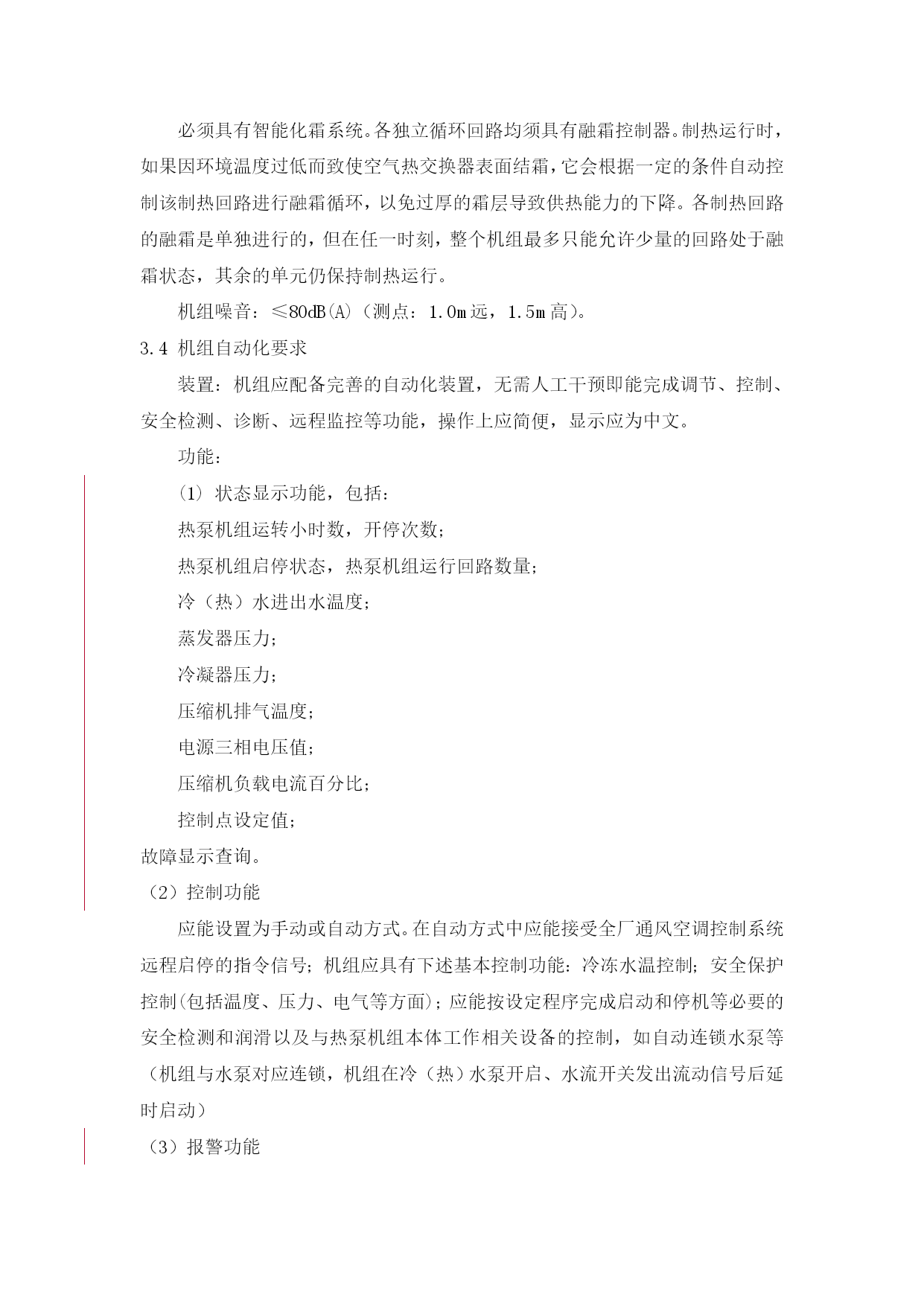

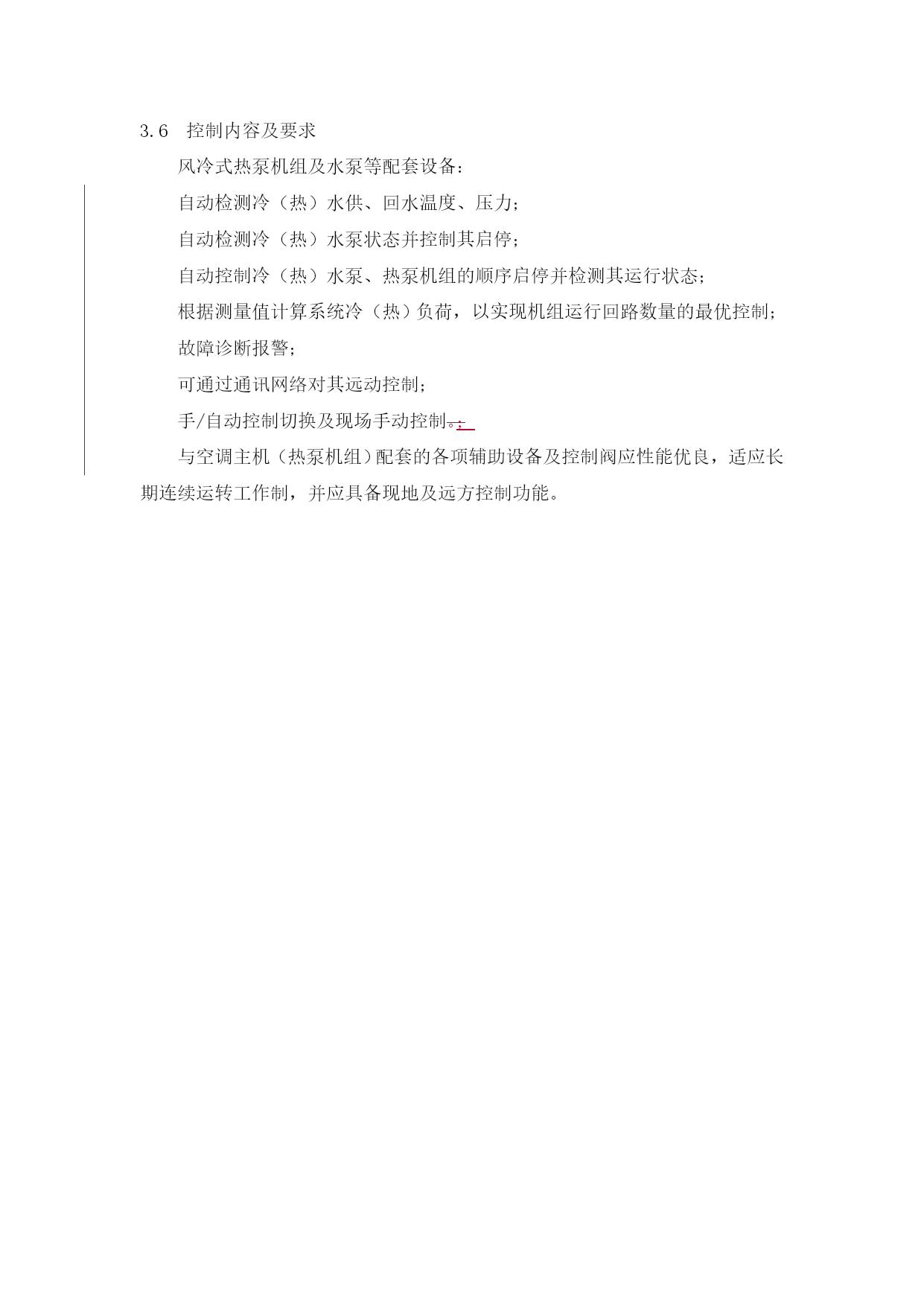

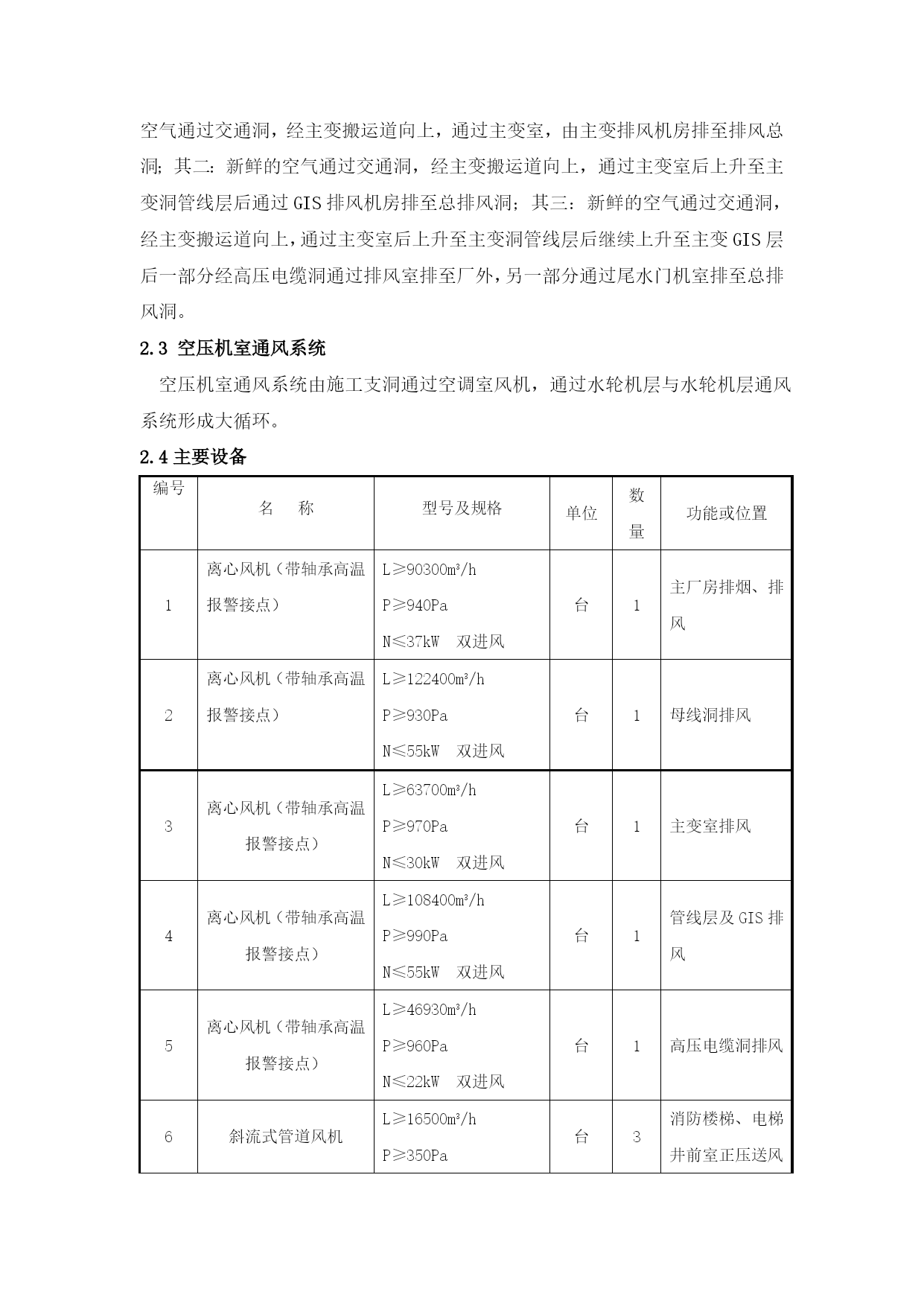

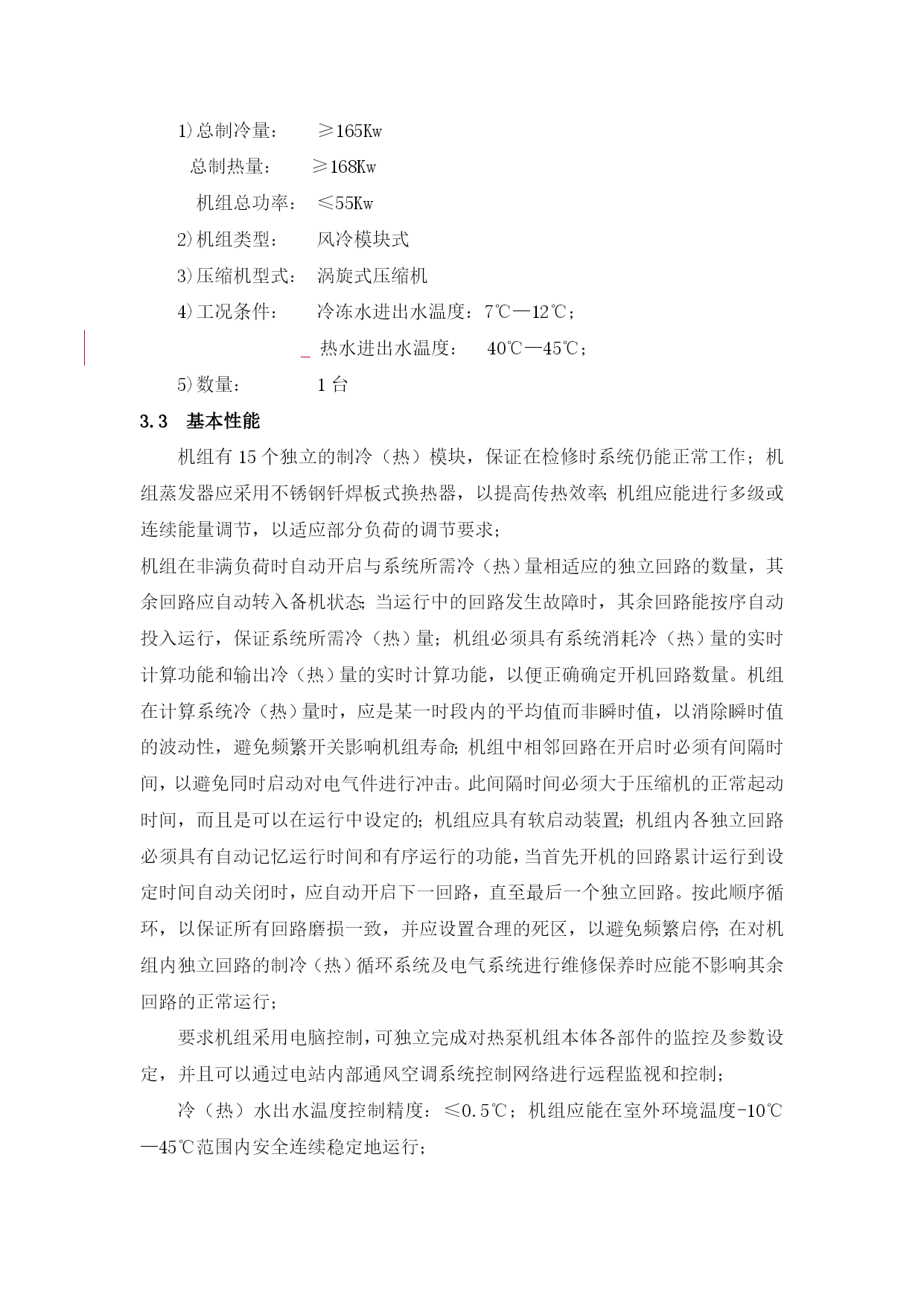

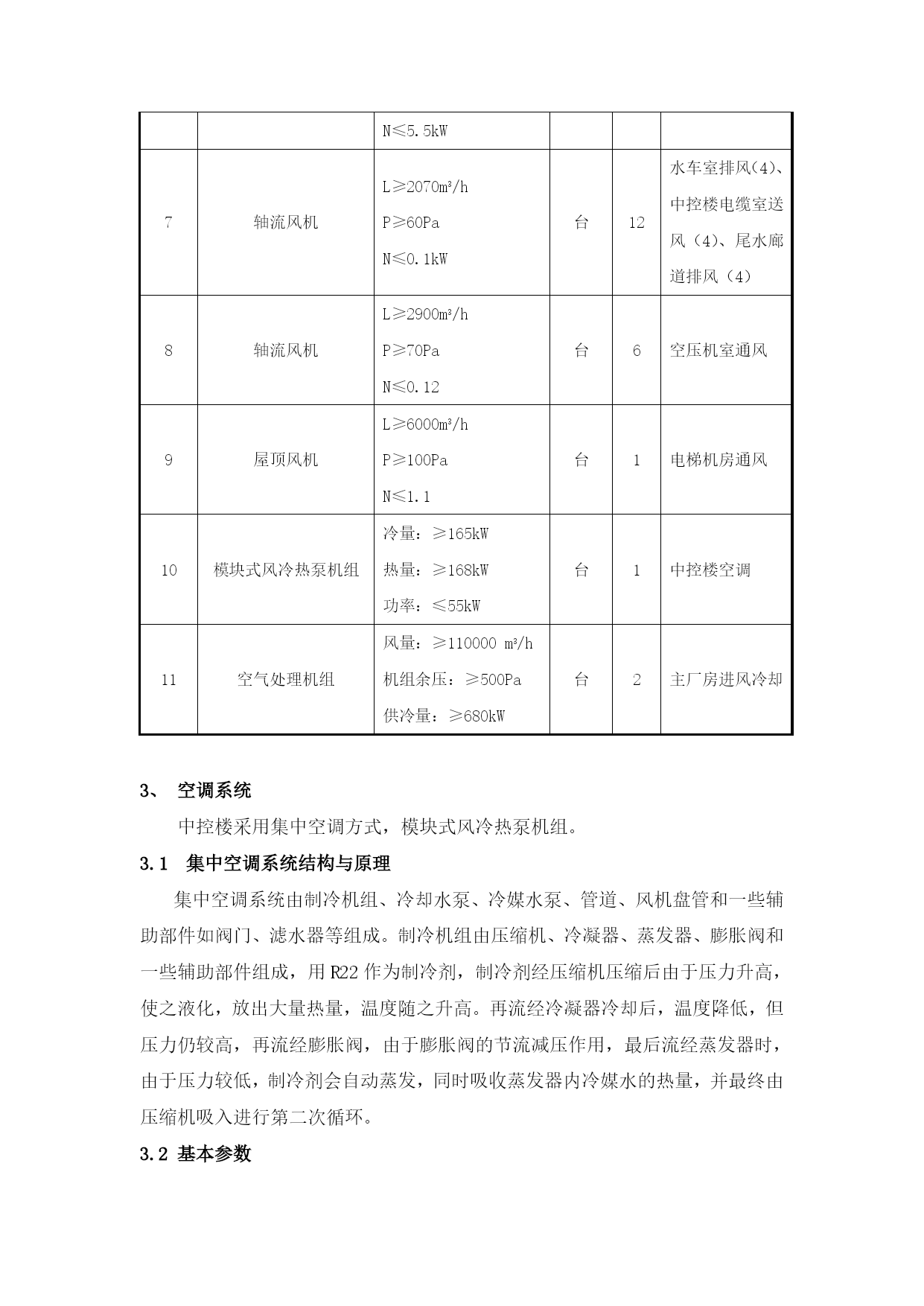

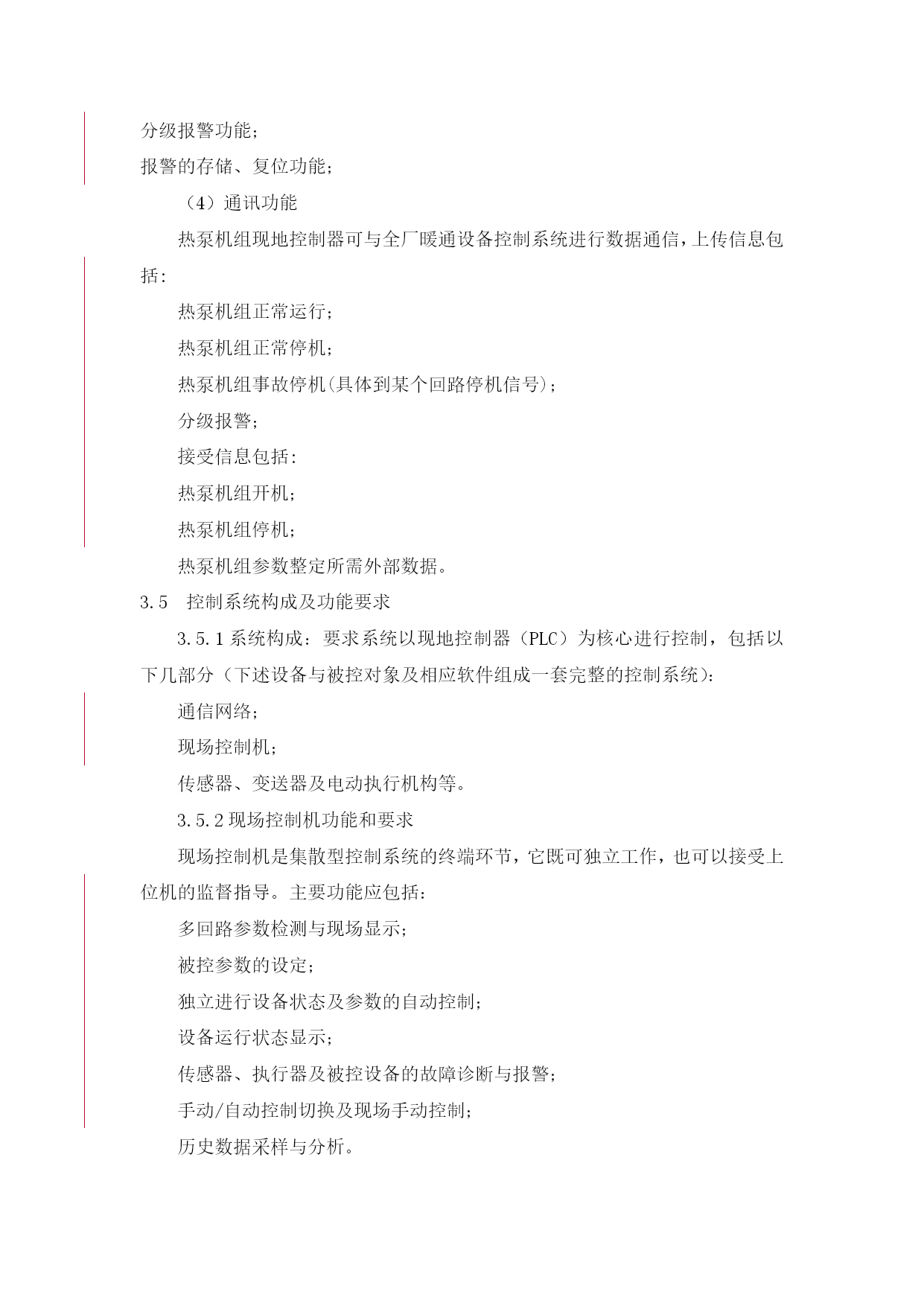

通风、空调系统1、概述三板溪电厂为地下式厂房，主机洞6层，主变洞3层，两洞之间由母线洞相连。安装场位于主厂房右端，中控楼位于主厂房左端。进厂交通洞分别与主变洞和主机洞相连，是地下厂房与厂外的主要交通通道，亦是全厂通风空调系统的进风通道。主机洞及主变洞均采用机械送排风的通风方式，室外新风经进厂交通洞初步冷却后，分别送至主变洞及主机洞。新风在送达主机洞之前，首先到达送风机室，利用深层水库水对送入主机洞的空气进行进一步冷却，然后经主机洞拱顶，发电机层，水轮机层，蜗壳层，到主机洞上游侧夹墙、最后经主厂房排风机室排风机至排风洞排出。全厂通风系统的主要任务是解决发电厂房及检修操作廊道的空气对流，以保证这些部位空气新鲜以及解决透平油库、主变室、励磁变室、厂用电室、直流室、高压厂用变室的防火排烟、防潮通风问题；空调系统则是保证中央控制室、计算机室等重要设备区及厂房各办公室的温度要求，按照不同的区域和功能可为如下几个子系统：2、主厂房通风系统2.1主厂房通风系统功能主厂房通风系统的功能是主机洞发电机层和主变母线洞通风系统、水轮机层、蜗壳层、主厂房排风竖井形成整个厂房的通风大循环：即由主厂房风机从进厂交通洞吸入新鲜空气，经厂房顶拱、发电机层、水轮机层、蜗壳层，再经过主厂房排风竖井，最后通过主厂房排风机室的排风机排至主排风洞。主厂房风通过主厂房空调室上下层风机送至主厂房顶拱，然后经楼板孔经过发电机层到达水轮机层。蜗壳层风也是通过风机抽至水轮机层，水轮机层风由厂房排风竖井通过风机抽至主厂房竖井后排至排风总洞。2.2母线洞、主变、主变管线层、主变GIS层通风系统发电机出口母线通过母线洞到达主变，母线洞的通风系统为母线层的风经过母线洞后由母线排风斜井的排风机房经母线洞专用风道排至总排风洞。进厂交通洞、主变搬运道、主变室、主变洞管线层、主变洞GIS层、高压电缆洞、高压电缆排风机室组成主变排风系统，它可分为三个系统，其一：新鲜的空气通过交通洞，经主变搬运道向上，通过主变室，由主变排风机房排至排风总洞；其二：新鲜的空气通过交通洞，经主变搬运道向上，通过主变室后上升至主变洞管线层后通过GIS排风机房排至总排风洞；其三：新鲜的空气通过交通洞，经主变搬运道向上，通过主变室后上升至主变洞管线层后继续上升至主变GIS层后一部分经高压电缆洞通过排风室排至厂外，另一部分通过尾水门机室排至总排风洞。2.3空压机室通风系统空压机室通风系统由施工支洞通过空调室风机，通过水轮机层与水轮机层通风系统形成大循环。2.4主要设备编号名称型号及规格单位数量功能或位置1离心风机（带轴承高温报警接点）L≥90300m3/hP≥940PaN≤37kW双进风台1主厂房排烟、排风2离心风机（带轴承高温报警接点）L≥122400m3/hP≥930PaN≤55kW双进风台1母线洞排风3离心风机（带轴承高温报警接点）L≥63700m3/hP≥970PaN≤30kW双进风台1主变室排风4离心风机（带轴承高温报警接点）L≥108400m3/hP≥990PaN≤55kW双进风台1管线层及GIS排风5离心风机（带轴承高温报警接点）L≥46930m3/hP≥960PaN≤22kW双进风台1高压电缆洞排风6斜流式管道风机L≥16500m3/hP≥350PaN≤5.5kW台3消防楼梯、电梯井前室正压送风7轴流风机L≥2070m3/hP≥60PaN≤0.1kW台12水车室排风（4）、中控楼电缆室送风（4）、尾水廊道排风（4）8轴流风机L≥2900m3/hP≥70PaN≤0.12台6空压机室通风9屋顶风机L≥6000m3/hP≥100PaN≤1.1台1电梯机房通风10模块式风冷热泵机组冷量：≥165kW热量：≥168kW功率：≤55kW台1中控楼空调11空气处理机组风量：≥110000m3/h机组余压：≥500Pa供冷量：≥680kW台2主厂房进风冷却3、空调系统中控楼采用集中空调方式，模块式风冷热泵机组。3.1集中空调系统结构与原理集中空调系统由制冷机组、冷却水泵、冷媒水泵、管道、风机盘管和一些辅助部件如阀门、滤水器等组成。制冷机组由压缩机、冷凝器、蒸发器、膨胀阀和一些辅助部件组成，用R22作为制冷剂，制冷剂经压缩机压缩后由于压力升高，使之液化，放出大量热量，温度随之升高。再流经冷凝器冷却后，温度降低，但压力仍较高，再流经膨胀阀，由于膨胀阀的节流减压作用，最后流经蒸发器时，由于压力较低，制冷剂会自动蒸发，同时吸收蒸发器内冷媒水的热量，并最终由压缩机吸入进行第二次循环。3.2基本参数1)总制冷量：≥165Kw总制热量：≥168Kw机组总功率：≤55Kw2)机组类型：风冷模块式3)压缩机型式：涡旋式压缩机4)工况条件：冷冻水进出水温度
