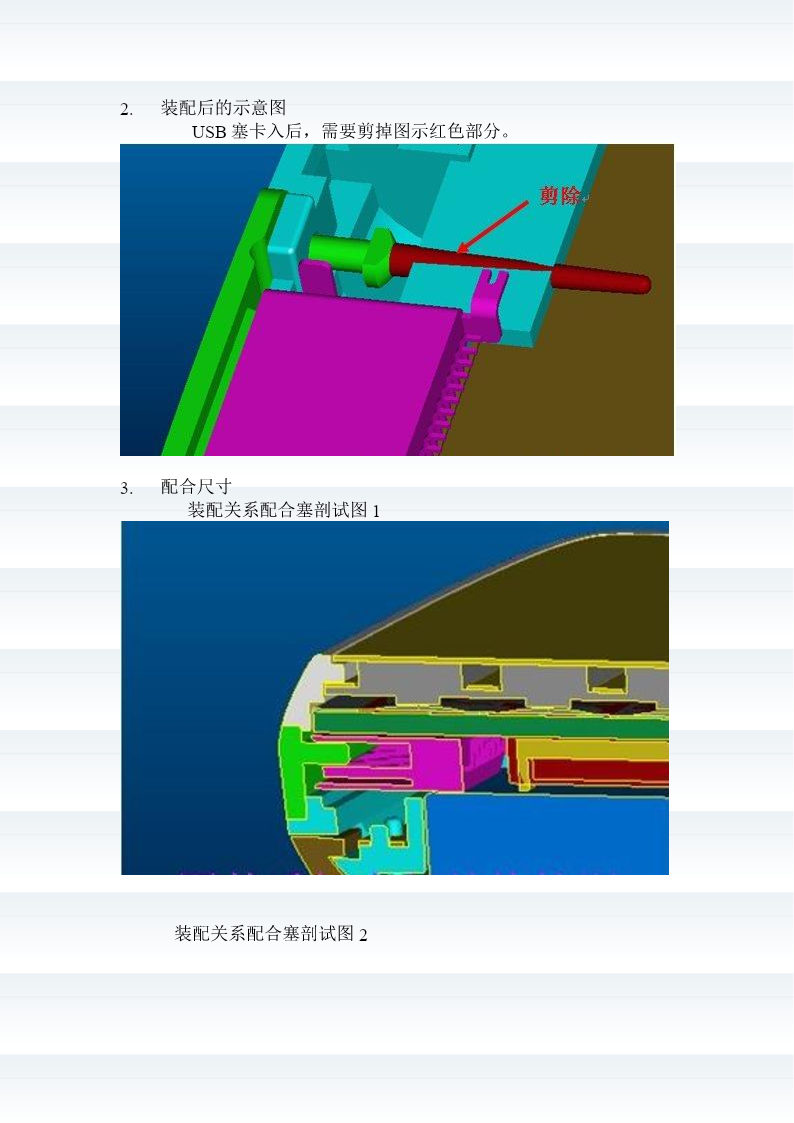

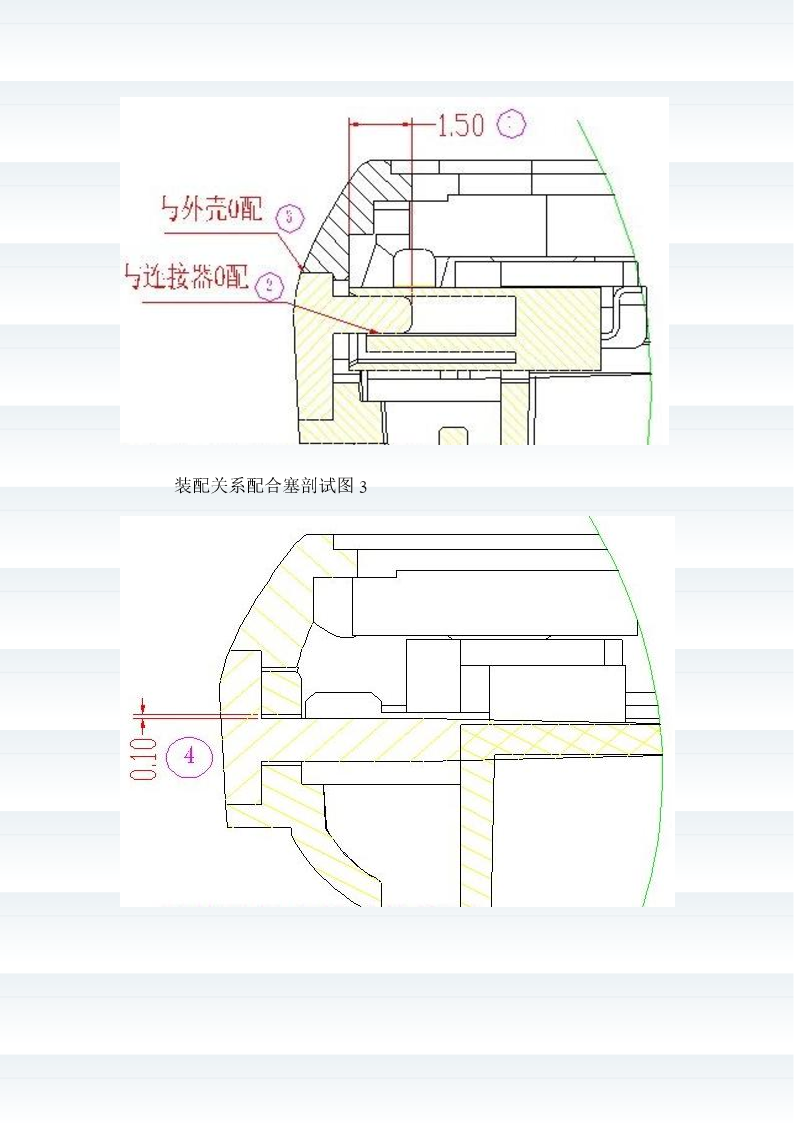

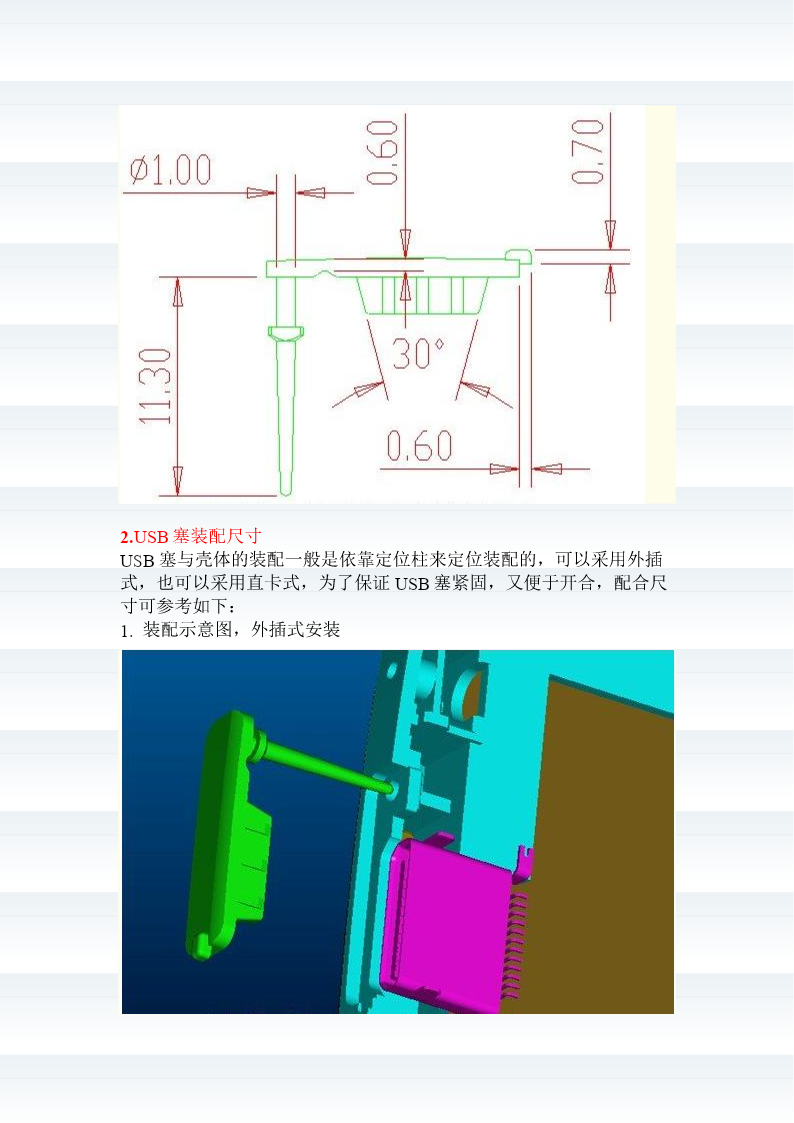

USB塞设计要点USB塞介绍USB塞是用来保护USB连接器的盖子，通常都采用硅胶与P+R的形式，下面主要介绍一下硅胶材料的USB塞。一.USB塞设计要点USB塞的设计从结构上来分为4个部分，包括定位柱、配合塞、本体和扣手位，这四个部分主要起到塞子定位，导向以及密封和方便开合的作用，如下图1.USB塞设计尺寸对于USB塞的设计尺寸不需要作太多限制，能实现其是保护USB连接器并且易于开合的功能即可，针对不同机型的结构可以有较大空间的变化，以下尺寸提供给各位朋友参考。2.USB塞装配尺寸USB塞与壳体的装配一般是依靠定位柱来定位装配的，可以采用外插式，也可以采用直卡式，为了保证USB塞紧固，又便于开合，配合尺寸可参考如下：1.装配示意图，外插式安装2.装配后的示意图USB塞卡入后，需要剪掉图示红色部分。3.配合尺寸装配关系配合塞剖试图1装配关系配合塞剖试图2装配关系配合塞剖试图3
