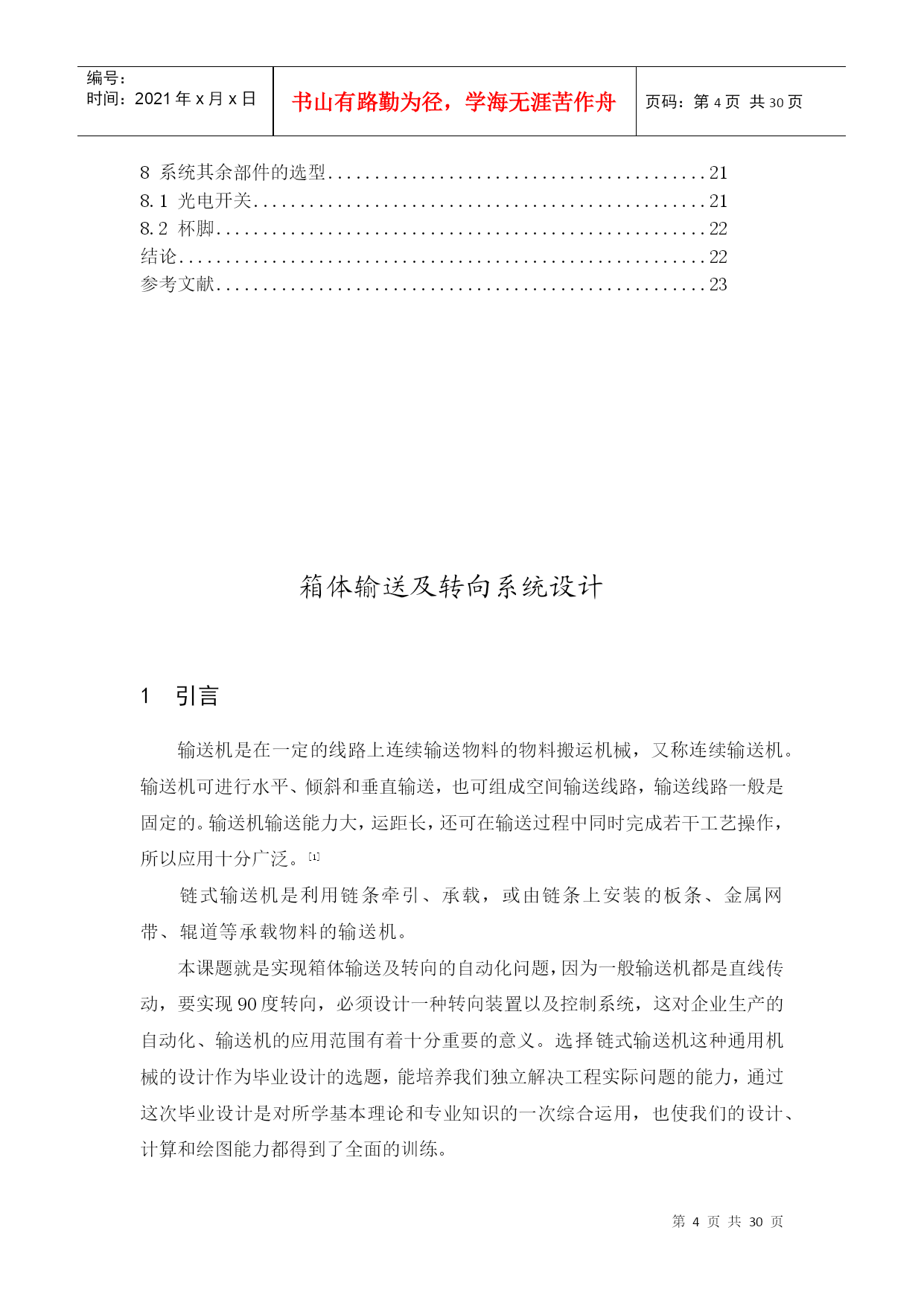

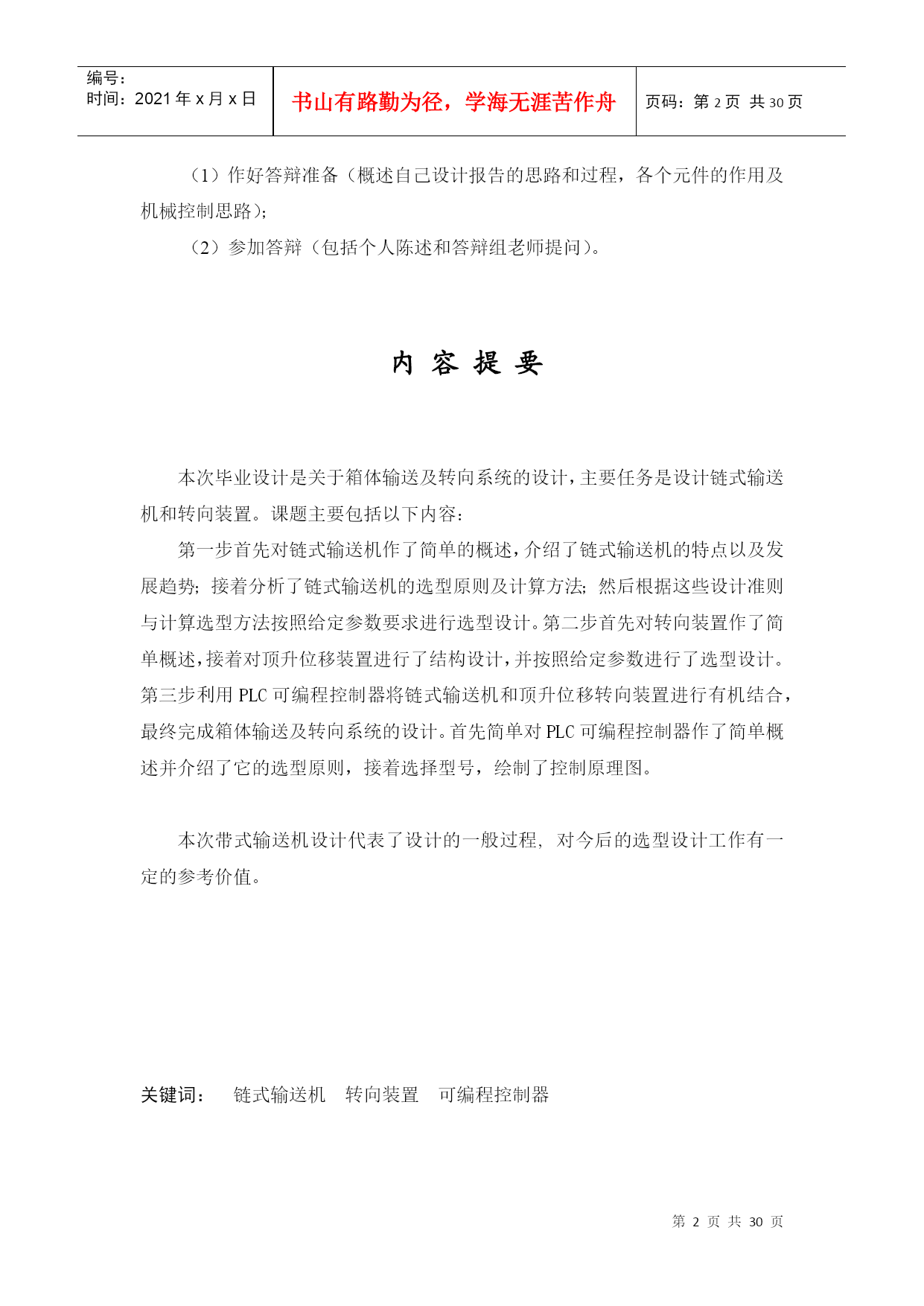

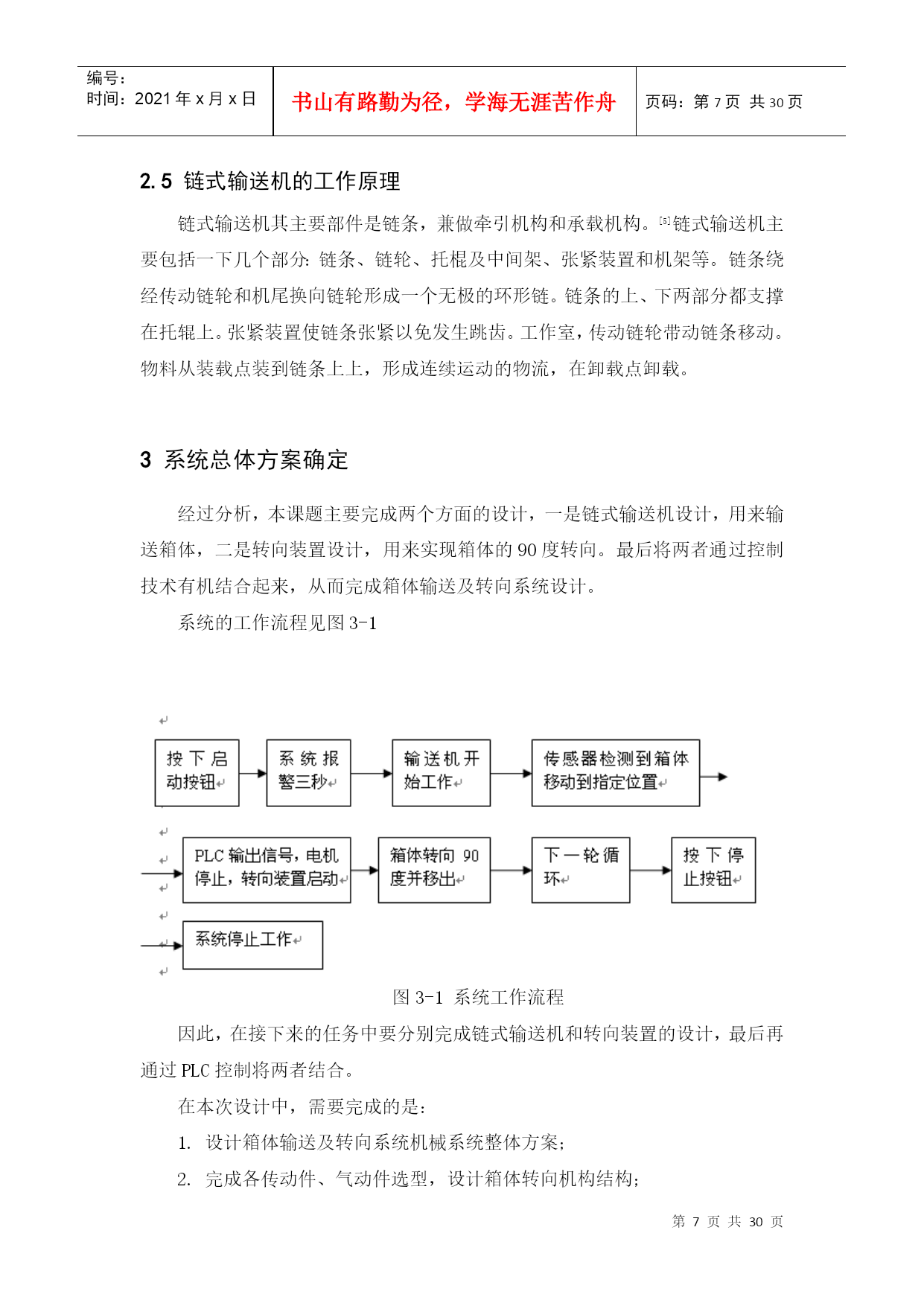

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE30页共NUMPAGES30页第PAGE\*MERGEFORMAT30页共NUMPAGES\*MERGEFORMAT30页一、设计题目链式输送机的机电控制系统研究报告二、简介1、链式输送机的机械原理，特点，工作特性，分类，典型装置及控制软硬件介绍等的概述。2、链式输送机的转向装置概述，具体控制原理及配件选型，发展方向的介绍。三、设计报告要求1.对链式输送机的整体概况，结构特征等给予清晰介绍；2．实现箱体输送及转向的自动化问题，因为一般输送机都是直线传动，要实现90度转向，必须设计一种转向装置以及控制系统，这对企业生产的自动化、输送机的应用范围有着十分重要的意义。3．概况总结的控制技术及研究现状，存在的问题以及发展方向；四、设计报告工作量毕业设计过程报告1份。五、设计报告的内容和步骤1、熟悉任务书，明确需要重点搜集的资料和学习的理论。2、通过分析研究资料，对链式输送机的机电控制理论和应用体系做一个总结。六、答辩（1）作好答辩准备（概述自己设计报告的思路和过程，各个元件的作用及机械控制思路）；（2）参加答辩（包括个人陈述和答辩组老师提问）。内容提要本次毕业设计是关于箱体输送及转向系统的设计，主要任务是设计链式输送机和转向装置。课题主要包括以下内容：第一步首先对链式输送机作了简单的概述，介绍了链式输送机的特点以及发展趋势；接着分析了链式输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计。第二步首先对转向装置作了简单概述，接着对顶升位移装置进行了结构设计，并按照给定参数进行了选型设计。第三步利用PLC可编程控制器将链式输送机和顶升位移转向装置进行有机结合，最终完成箱体输送及转向系统的设计。首先简单对PLC可编程控制器作了简单概述并介绍了它的选型原则，接着选择型号，绘制了控制原理图。本次带式输送机设计代表了设计的一般过程,对今后的选型设计工作有一定的参考价值。关键词：链式输送机转向装置可编程控制器目录1引言32链式输送机概述32.1链式输送机的应用32.2链式输送机的分类42.3链式输送机的特点42.4链式输送机的发展趋势42.5链式输送机的工作原理53系统总体方案确定54链式输送机的设计计算64.1已知原始数据及工作条件64.2链条设计74.3电动机的选型84.4链条计算94.5链轮方案设计104.6张紧装置105转向装置概述156转向装置设计156.1电机的选型156.2辊子的选型166.3气缸的选型177控制技术177.1PLC概述177.2PLC的选型原则188系统其余部件的选型218.1光电开关218.2杯脚22结论22参考文献23箱体输送及转向系统设计引言输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机。输送机可进行水平、倾斜和垂直输送，也可组成空间输送线路，输送线路一般是固定的。输送机输送能力大，运距长，还可在输送过程中同时完成若干工艺操作，所以应用十分广泛。[1]链式输送机是利用链条牵引、承载，或由链条上安装的板条、金属网带、辊道等承载物料的输送机。本课题就是实现箱体输送及转向的自动化问题，因为一般输送机都是直线传动，要实现90度转向，必须设计一种转向装置以及控制系统，这对企业生产的自动化、输送机的应用范围有着十分重要的意义。选择链式输送机这种通用机械的设计作为毕业设计的选题，能培养我们独立解决工程实际问题的能力，通过这次毕业设计是对所学基本理论和专业知识的一次综合运用，也使我们的设计、计算和绘图能力都得到了全面的训练。2链式输送机概述2．1链式输送机的应用链式输送机是连续运输机的一种，连续运输机是固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点到装载点之间的连续物料流，靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。在工业、农业、交通等各企业中，连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。[2,3]连续运输机可分为：1．具有挠性牵引物件的输送机，如带式输送机，板式输送机，刮板输送机，斗式输送机、自动扶梯及架空索道等；2．不具有挠性牵引物件的输送机，如螺旋输送机、振动输送机等；3．管道输送机(流体输送)，如气力输送装置和液力输送管道。其中链式输送机应用十分广泛，链式输送机运行可靠，输送量大，输送距离长，维护简便，适应于冶金煤炭，机械电力，轻工，建材，粮食等各个部门。2.2
