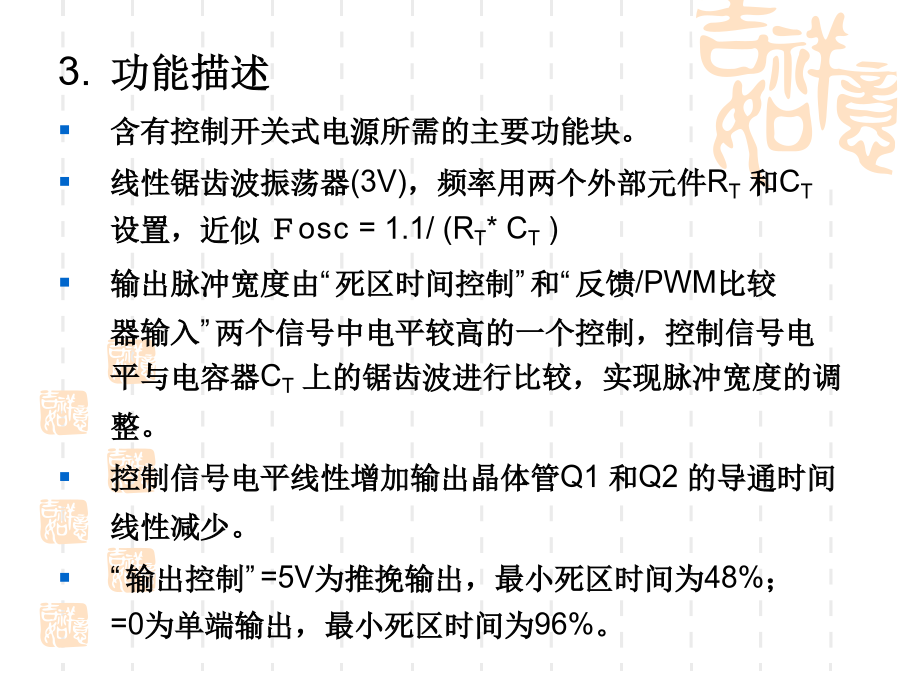

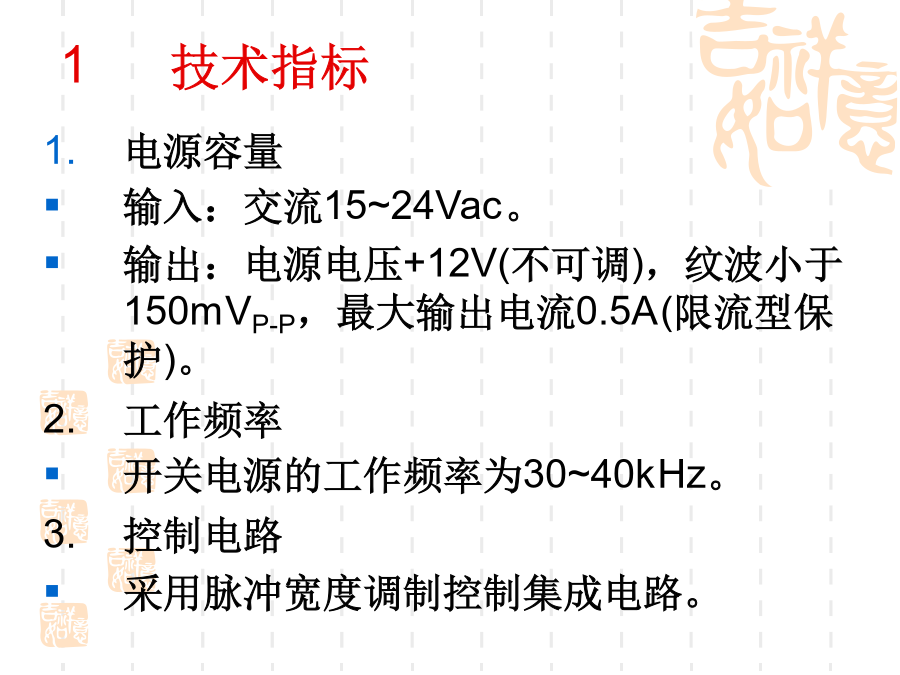

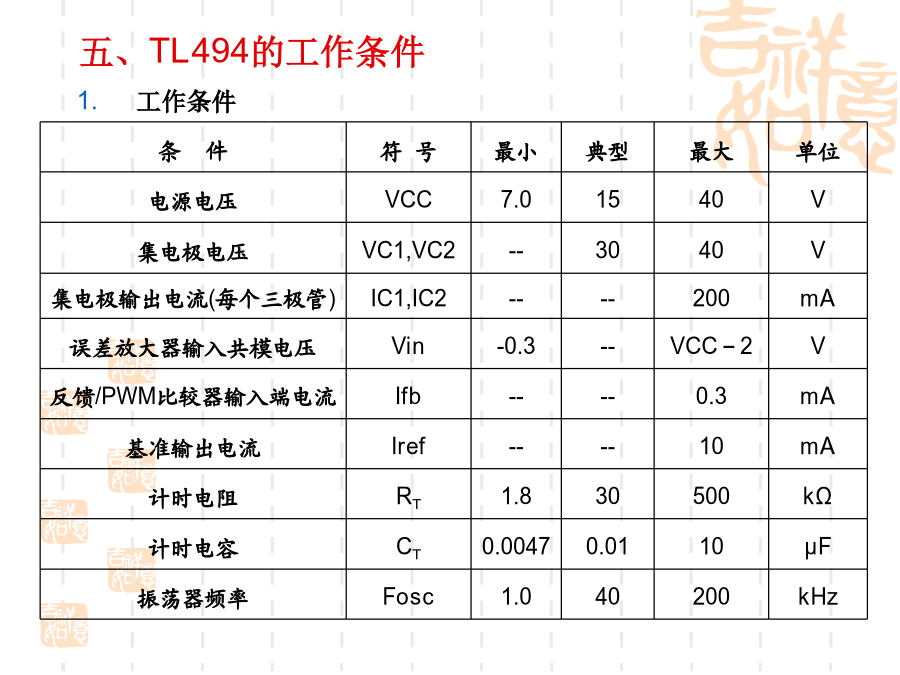

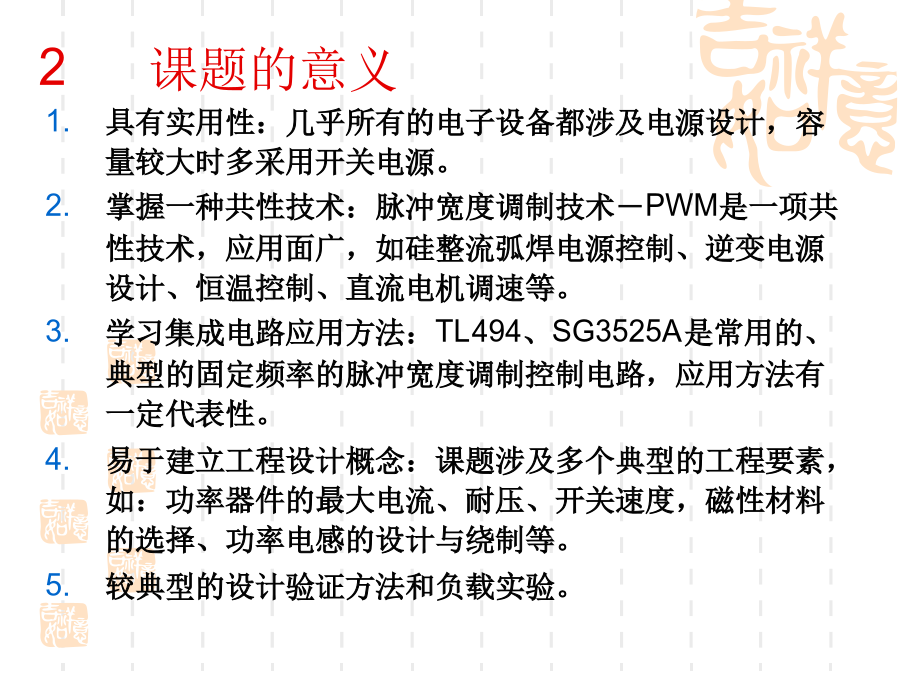

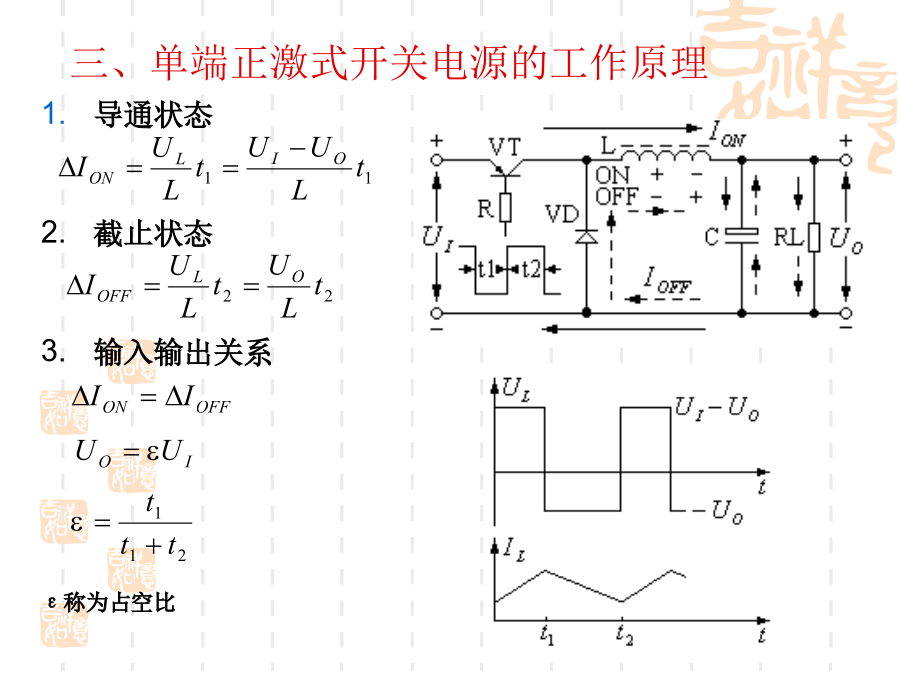

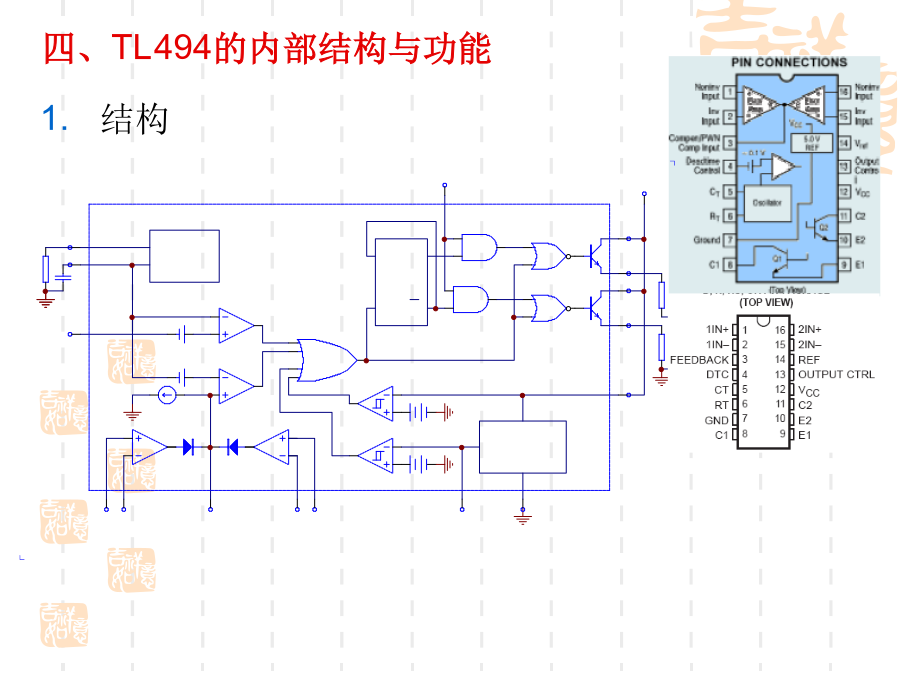

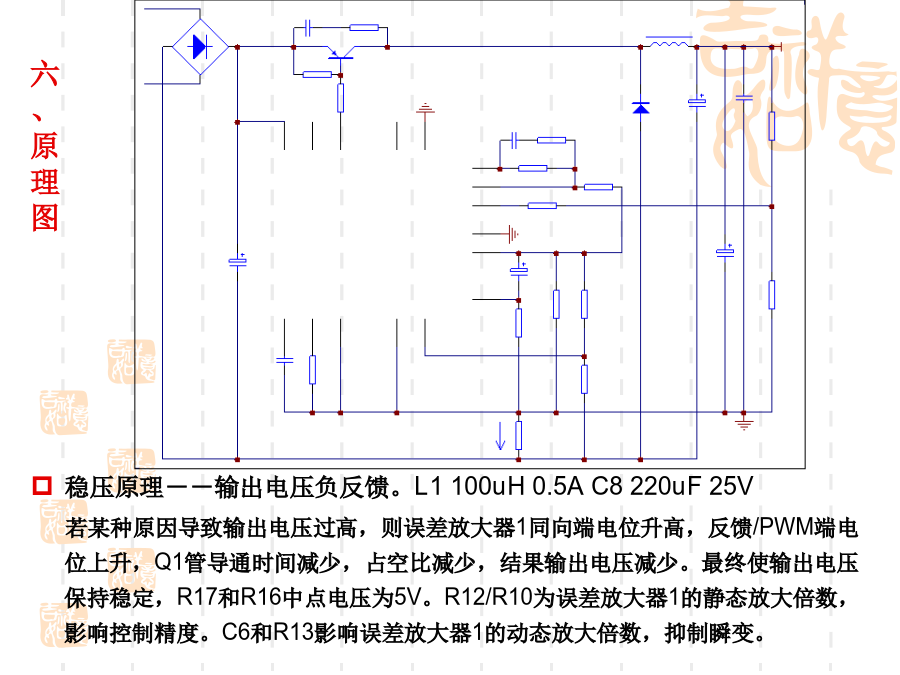

设计案例分析技术指标课题的意义三、单端正激式开关电源的工作原理四、TL494的内部结构与功能四、TL494的内部结构与功能TL494的时序(续)当输出控制电压=H时，Q和时钟信号均为0时，Q1基极获高电平导通，/Q和时钟信号均为0时，Q2基极获高电平导通，两管轮流导通，称为推挽工作方式。当输出控制电压=L时，时钟信号为0时，Q1和Q2基极获高电平导通，两管同时导通，称为单端工作方式。功能描述含有控制开关式电源所需的主要功能块。线性锯齿波振荡器(3V)，频率用两个外部元件RT和CT设置，近似Ｆosc=1.1/(RT*CT)输出脉冲宽度由“死区时间控制”和“反馈/PWM比较器输入”两个信号中电平较高的一个控制，控制信号电平与电容器CT上的锯齿波进行比较，实现脉冲宽度的调整。控制信号电平线性增加输出晶体管Q1和Q2的导通时间线性减少。“输出控制”=5V为推挽输出，最小死区时间为48%；=0为单端输出，最小死区时间为96%。五、TL494的工作条件六、原理图六、原理图六、原理图七、0参数选择七、参数选择七、参数选择七、参数选择八、电感的绕制九、设计步骤与设计验证十、设计报告（A4纸打印）
