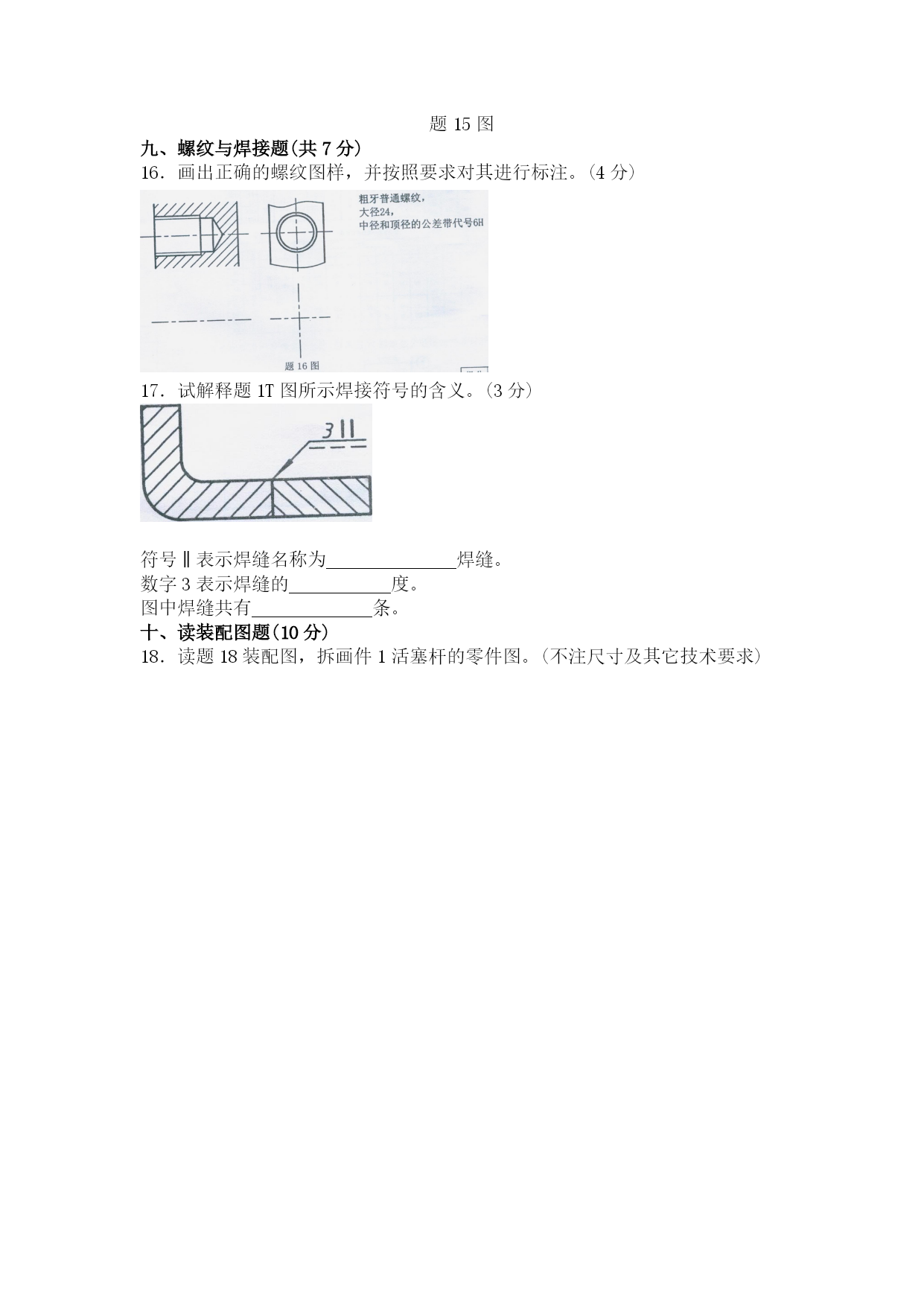

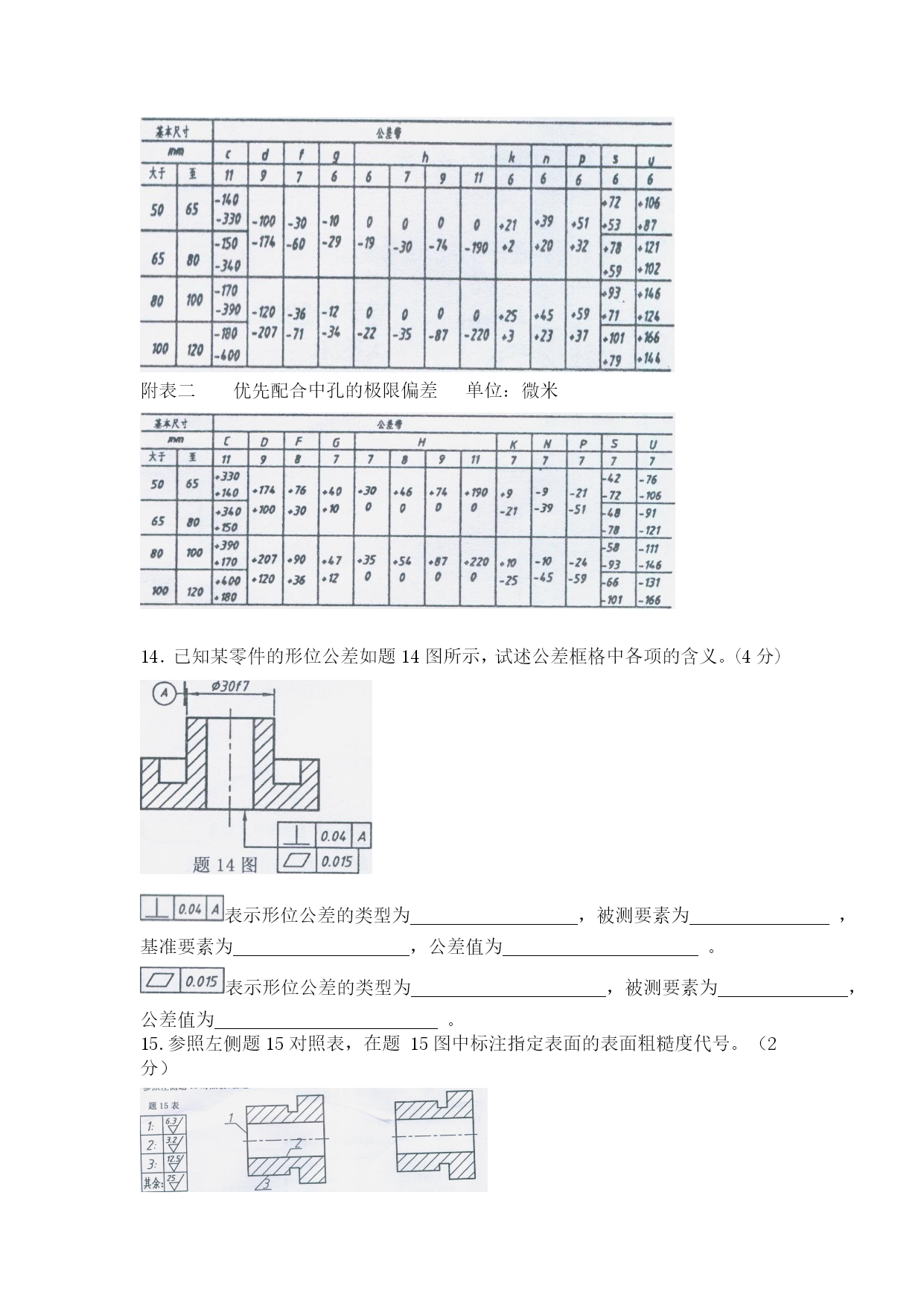

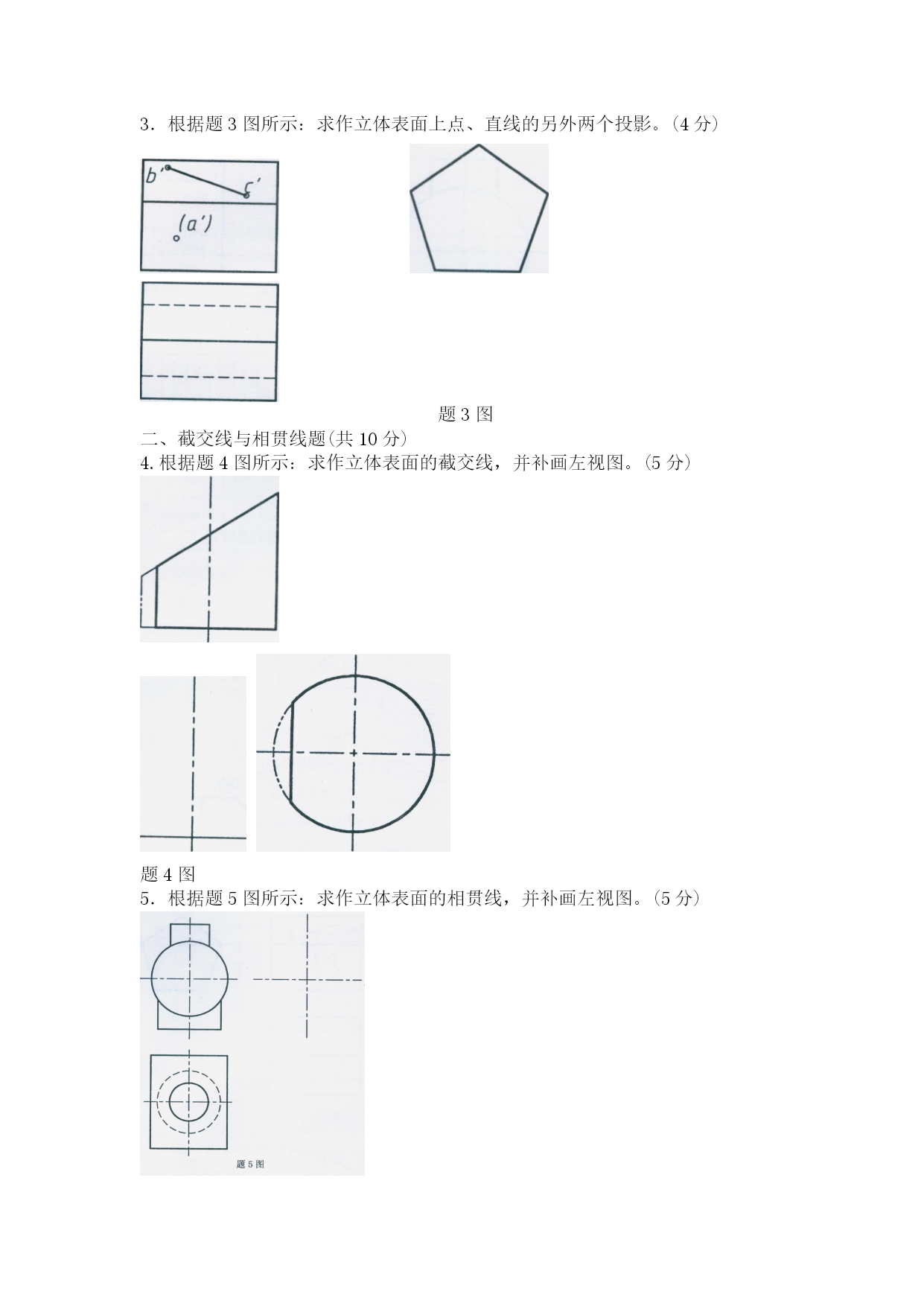

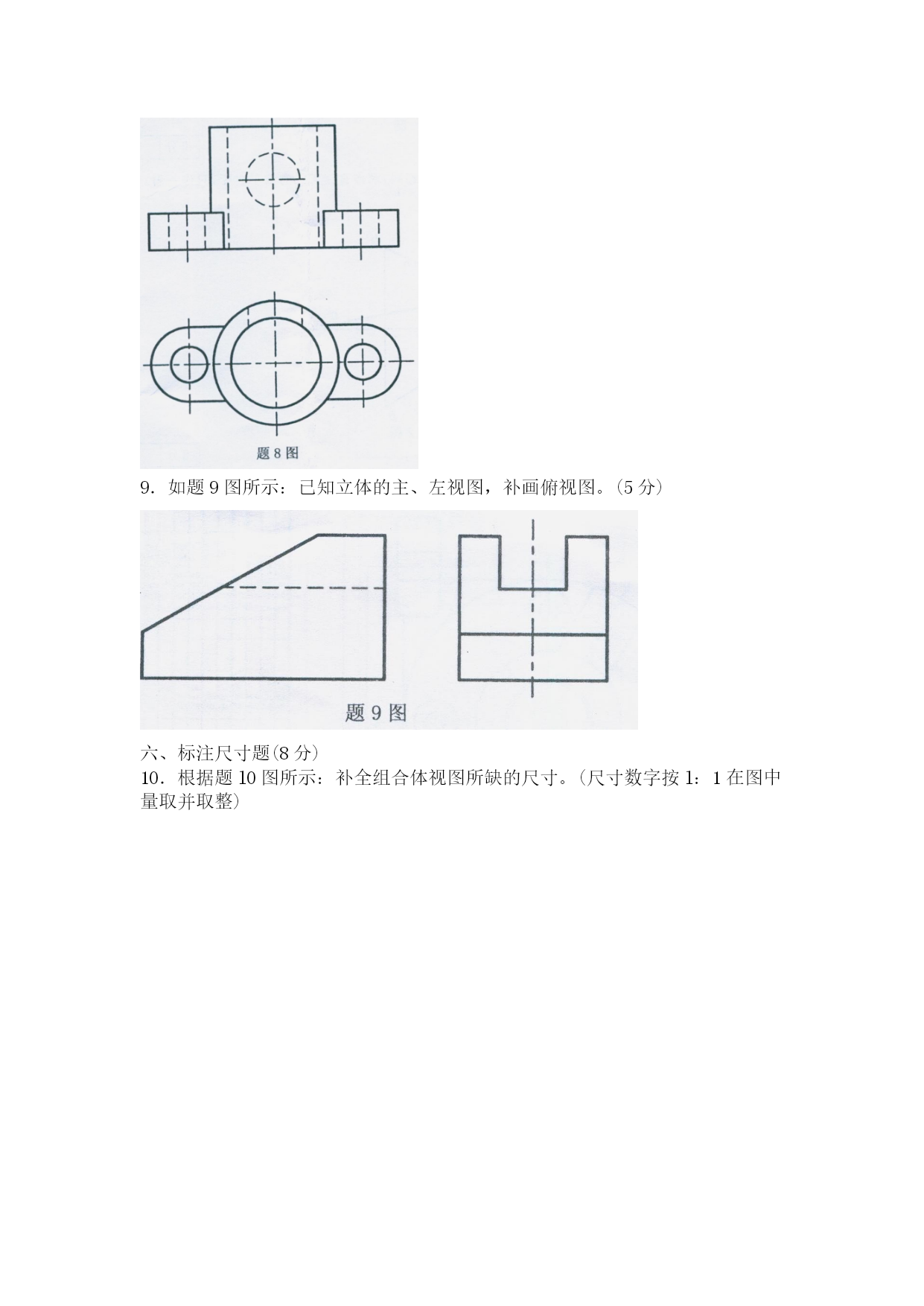

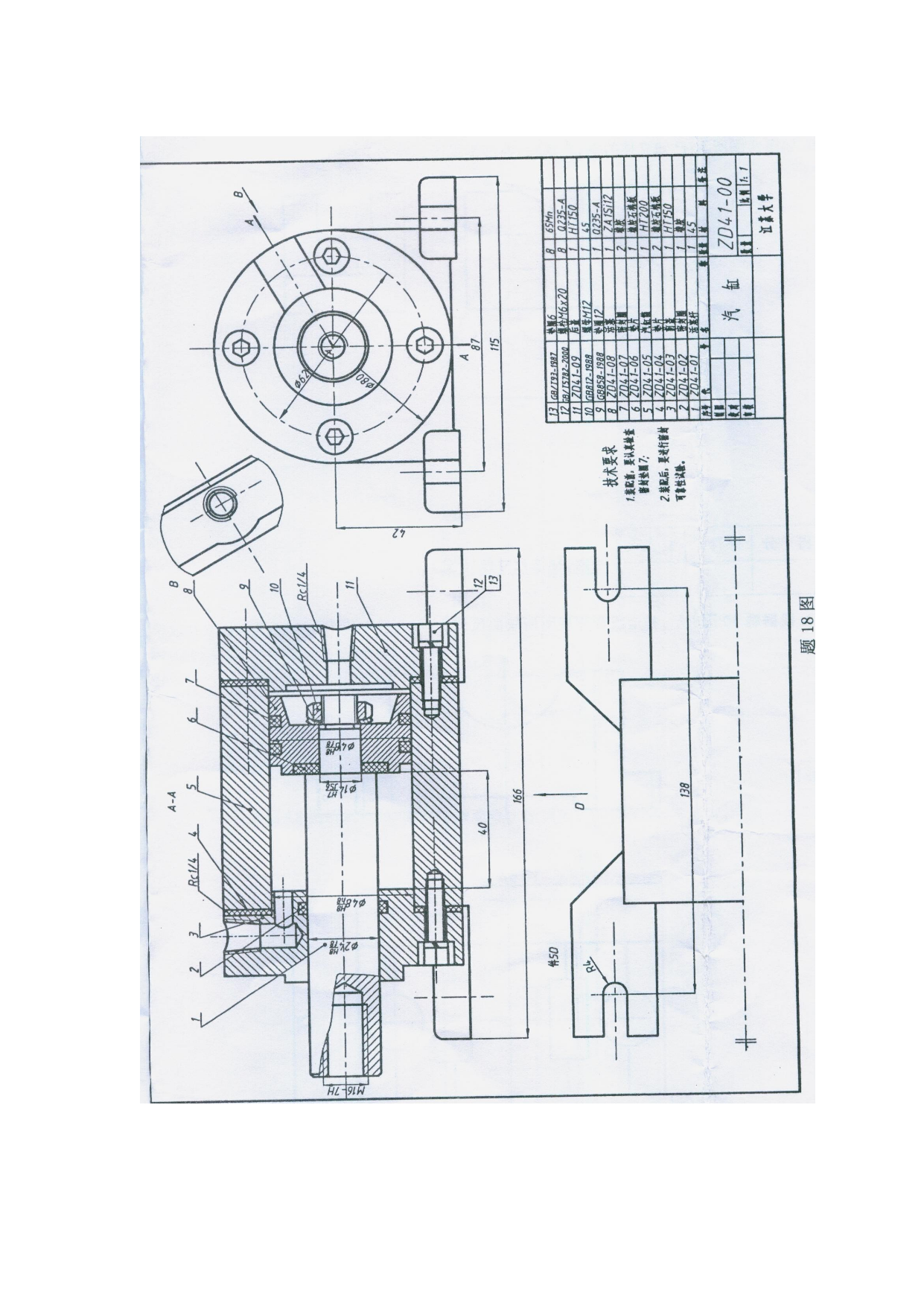

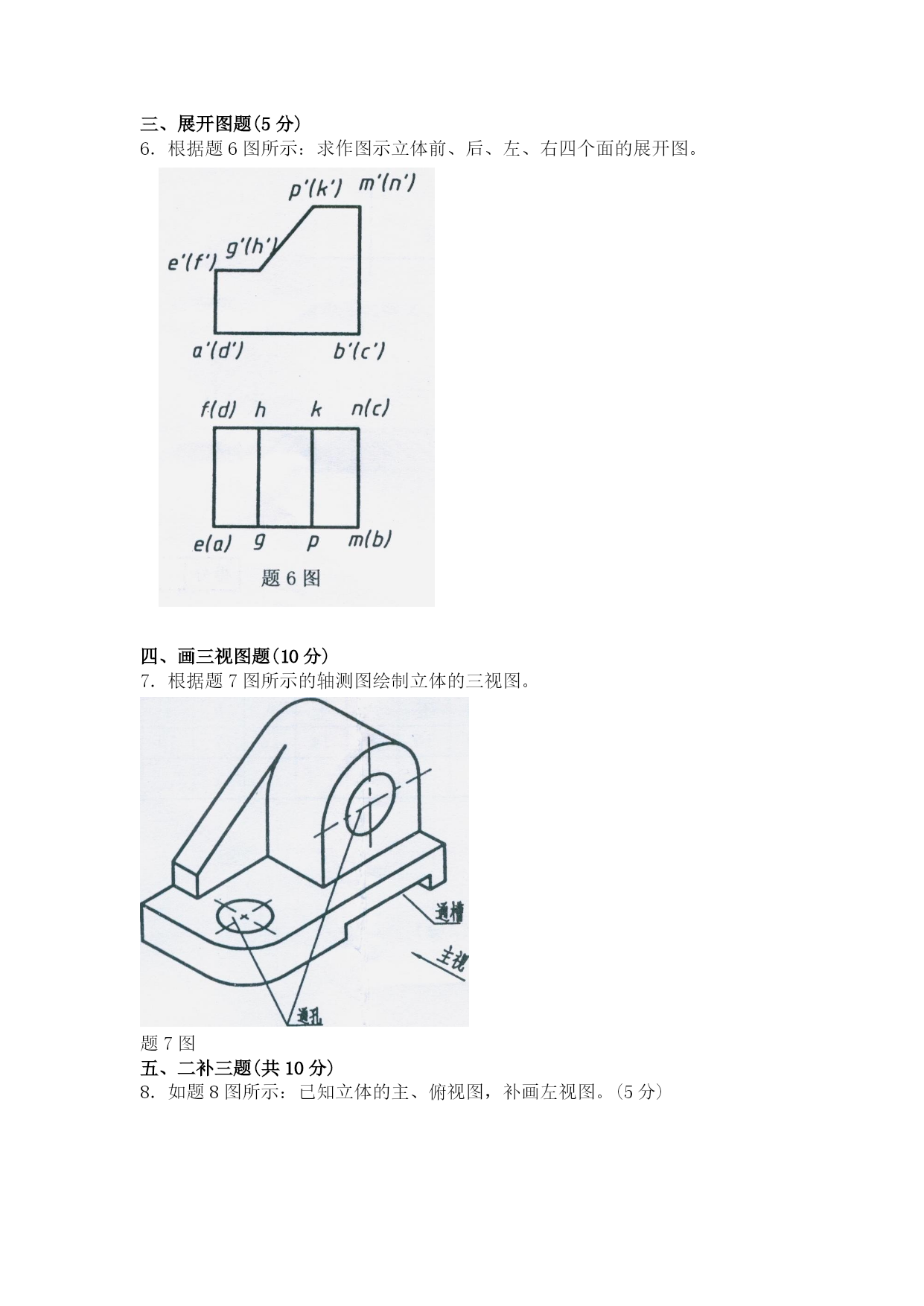

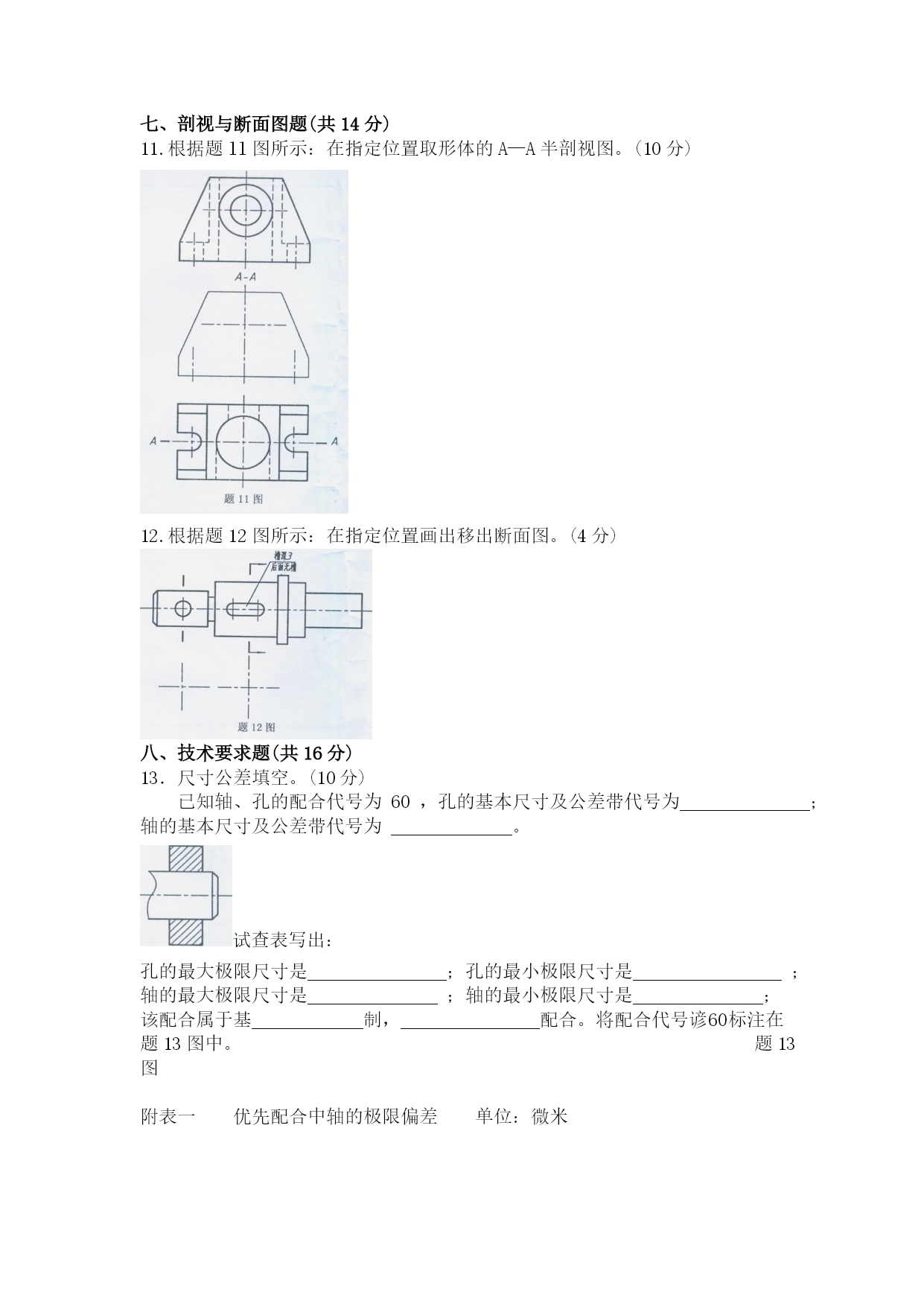

2009年1月江苏省高等教育自学考试27963机械制图与公差一、作图题(共10分)1．根据题l图所示平面的两个投影，求作第三投影。(2分)题1图2．如题2图所示：已知直线CD的实长与AB相同，求作直线CD的水平投影，只作一解。(4分)3．根据题3图所示：求作立体表面上点、直线的另外两个投影。(4分)题3图二、截交线与相贯线题(共10分)4.根据题4图所示：求作立体表面的截交线，并补画左视图。(5分)题4图5．根据题5图所示：求作立体表面的相贯线，并补画左视图。(5分)三、展开图题(5分)6．根据题6图所示：求作图示立体前、后、左、右四个面的展开图。四、画三视图题(10分)7．根据题7图所示的轴测图绘制立体的三视图。题7图五、二补三题(共10分)8．如题8图所示：已知立体的主、俯视图，补画左视图。(5分)9．如题9图所示：已知立体的主、左视图，补画俯视图。(5分)六、标注尺寸题(8分)10．根据题l0图所示：补全组合体视图所缺的尺寸。(尺寸数字按l：1在图中量取并取整)七、剖视与断面图题(共14分)11.根据题ll图所示：在指定位置取形体的A—A半剖视图。(10分)12.根据题12图所示：在指定位置画出移出断面图。(4分)八、技术要求题(共16分)13．尺寸公差填空。(10分)已知轴、孔的配合代号为60，孔的基本尺寸及公差带代号为；轴的基本尺寸及公差带代号为。试查表写出：孔的最大极限尺寸是；孔的最小极限尺寸是；轴的最大极限尺寸是；轴的最小极限尺寸是；该配合属于基制，配合。将配合代号谚60标注在题13图中。题13图附表一优先配合中轴的极限偏差单位：微米附表二优先配合中孔的极限偏差单位：微米14．已知某零件的形位公差如题14图所示，试述公差框格中各项的含义。(4分)表示形位公差的类型为，被测要素为，基准要素为，公差值为。表示形位公差的类型为，被测要素为，公差值为。15.参照左侧题15对照表，在题15图中标注指定表面的表面粗糙度代号。（2分）题15图九、螺纹与焊接题(共7分)16．画出正确的螺纹图样，并按照要求对其进行标注。(4分)17．试解释题1T图所示焊接符号的含义。(3分)符号‖表示焊缝名称为焊缝。数字3表示焊缝的度。图中焊缝共有条。十、读装配图题(10分)18．读题18装配图，拆画件1活塞杆的零件图。(不注尺寸及其它技术要求)
