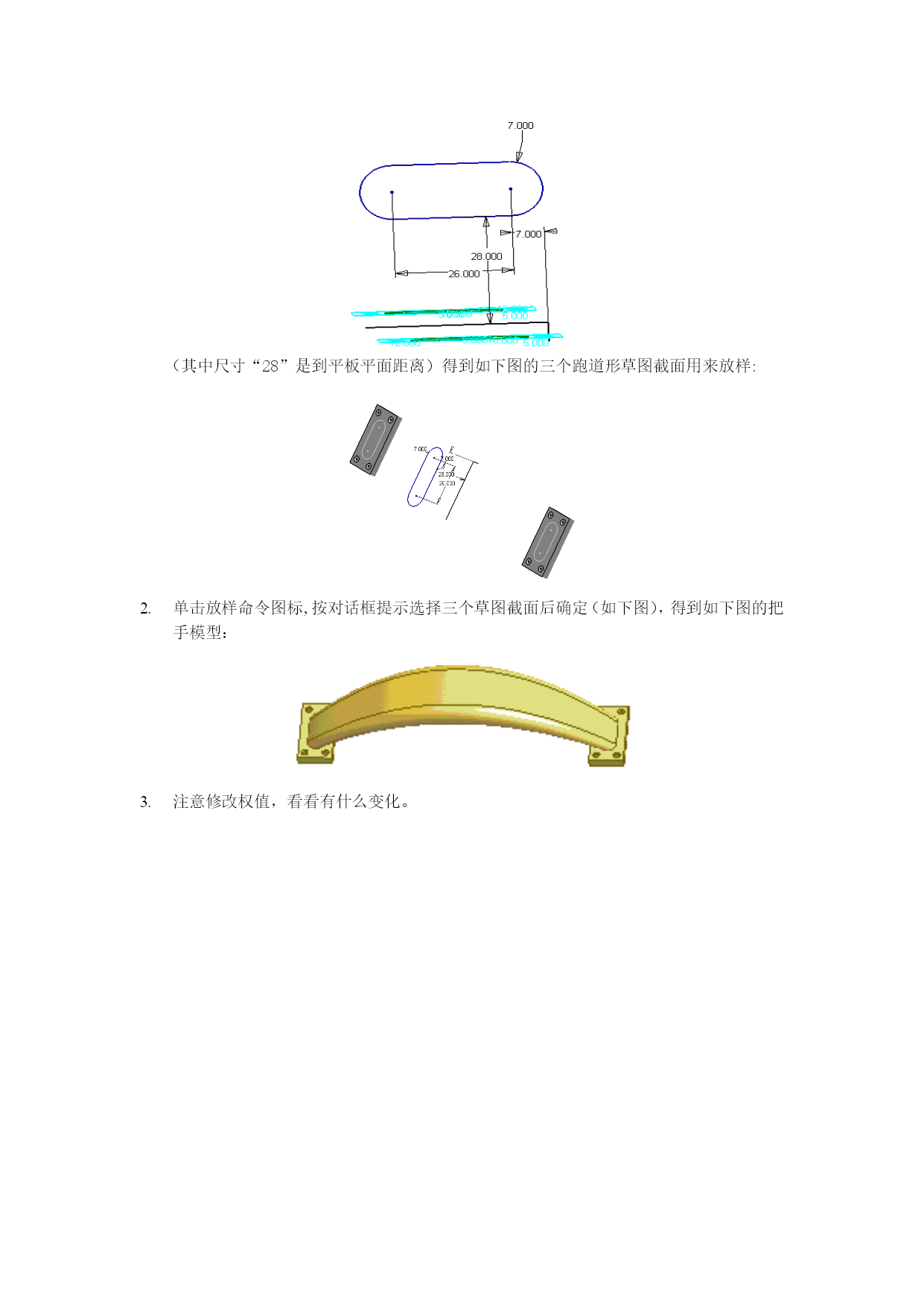

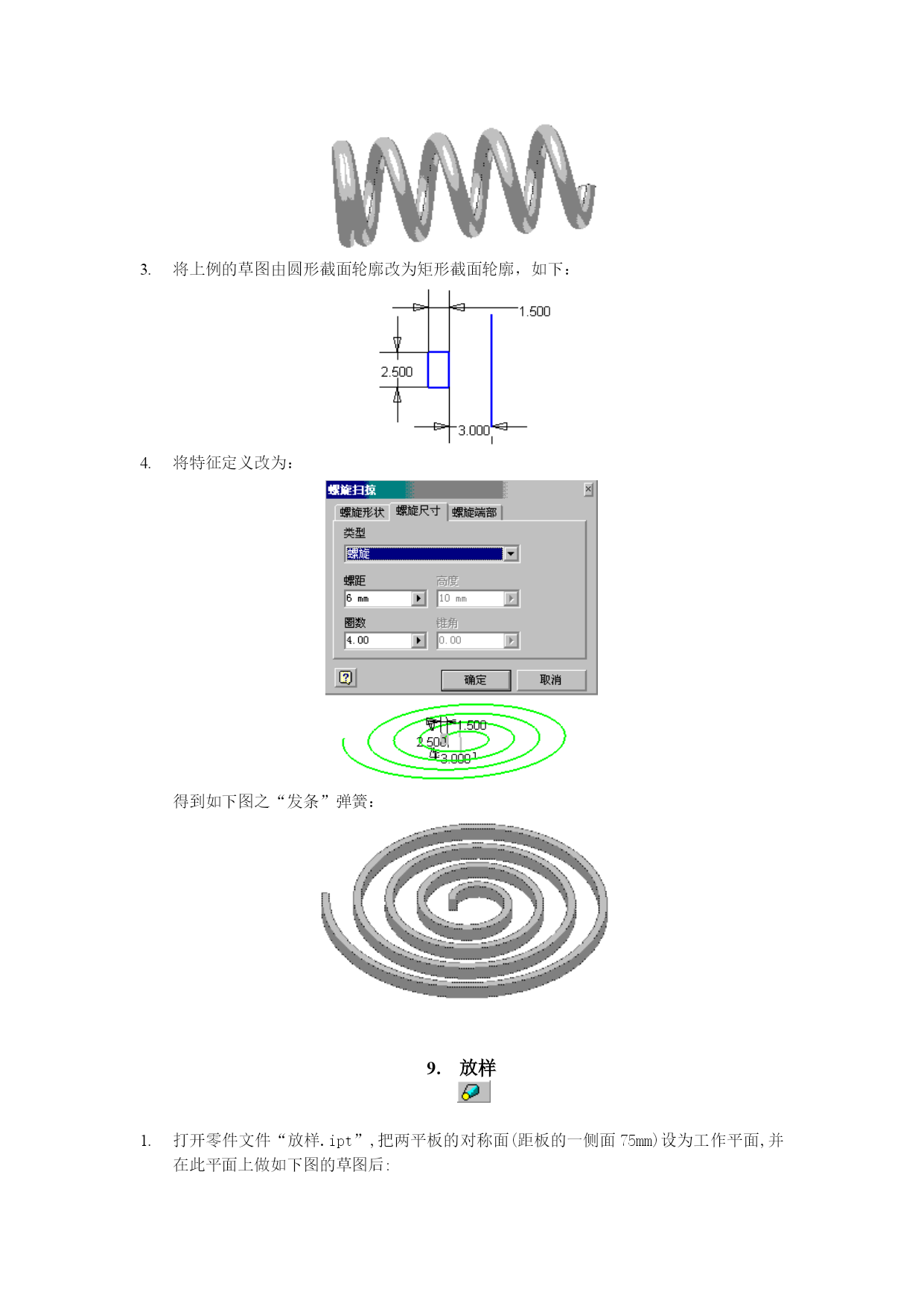

7.扫掠打开零件文件“扫掠－1.ipt”如图1，扫掠图中杯把，体会扫掠含义：“扫掠”杯把：单击“扫掠”工具，选取矩形为“截面轮廓”，多段曲线为“路径”，扫掠斜角为0°，“添加”方式：将圆柱体抽壳，完善零件造型如图打开“扫掠－3Dpath.ipt”，看见有如下草图。过一起点并垂直于起始段直线，创建一工作平面，并在该工作平面上创建一圆形草图，如下：单击特征工具栏中的扫掠工具，分别选中该草图轮廓和扫掠路径，完成如下的管道零件：8.螺旋扫掠绘制如下图之简单草图。结束编辑草图，在特征工具栏中单击“螺旋扫掠”工具，选择相应的截面轮廓和轴线。在“螺旋尺寸”选项卡中输入螺旋参数：螺距6mm、圈数4。在“螺旋端部”选项卡中输入：然后得到下图的弹簧：将上例的草图由圆形截面轮廓改为矩形截面轮廓，如下：将特征定义改为：得到如下图之“发条”弹簧：9.放样打开零件文件“放样.ipt”,把两平板的对称面(距板的一侧面75mm)设为工作平面,并在此平面上做如下图的草图后:（其中尺寸“28”是到平板平面距离）得到如下图的三个跑道形草图截面用来放样:单击放样命令图标,按对话框提示选择三个草图截面后确定（如下图），得到如下图的把手模型：注意修改权值，看看有什么变化。
