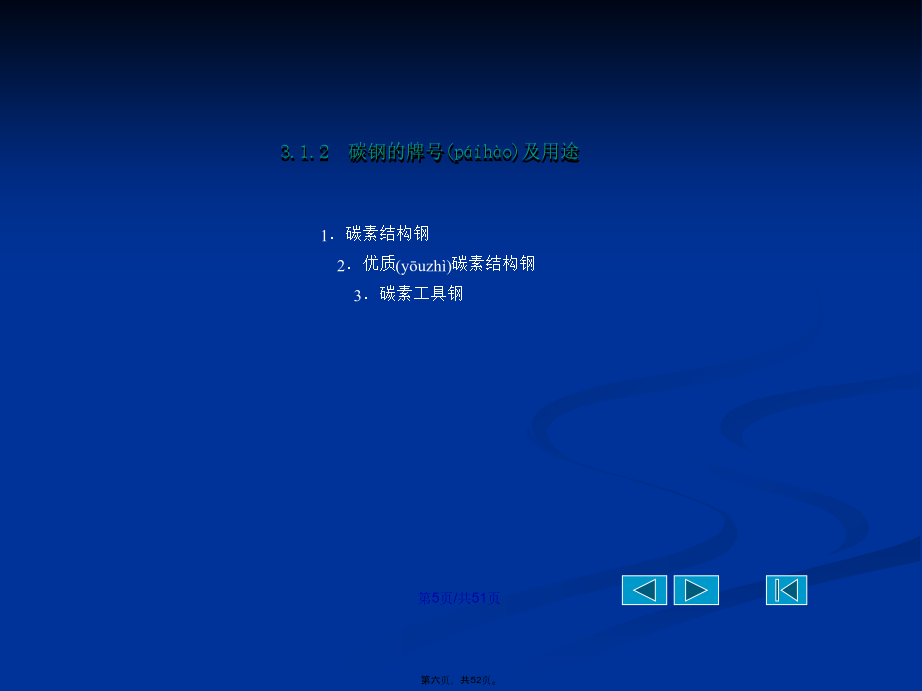

会计学/重点要求1.合金钢的编号方法，会辩认各种钢号；2.合金结构钢的成分，热处理及组织，性能及用途(yòngtú)。３.工具钢的性能，成分，热处理目的和方法，组织；3.1.1碳钢的成分(chéngfèn)和分类3.1.2碳钢的牌号及用途3.1.1碳钢的成分(chéngfèn)和分类1．碳素结构钢用途(yòngtú)2．优质(yōuzhì)碳素结构钢用途(yòngtú)3．碳素工具钢用途(yòngtú)3.2.1概论(gàilùn)3.2.2合金(héjīn)结构钢1．低合金结构钢热处理、组织(zǔzhī)——热轧空冷，S＋F2．渗碳(shèntàn)钢热处理:3．调质(diàozhì)钢热处理4．弹簧钢汽车板簧5．滚动轴承(gǔndòngzhóuchéng)钢我国轴承钢分两类：铬轴承钢：GCr15添加(tiānjiā)Mn、Si、Mo、V的轴承钢：GMnMoVRE（节约Cr）应用GCr15：中小型轴承，冷冲模，量具(liángjù)，丝锥。1．合金(héjīn)刃具钢（２）低合金刃具(rènjù)钢热处理——球化退火（+机加工）+淬火(cuìhuǒ)+低温回火（３）高速钢热处理淬火，1280℃——增加(zēngjiā)A、M中合金含量，提高热硬性。2．合金(héjīn)模具钢（２）热模具钢——热锻、热挤压、压铸模等。3．量具(liángjù)用钢——卡尺、千分尺、塞规等1.不锈钢成分特点：1.含碳量：耐蚀性要求越高，含碳量应越低。一般C≤0.1％（防止晶间形成(xíngchéng)碳化物，晶界周围贫铬）2.加入主要耐蚀元素Cr；提高钢基体的电极电位（Cr≥12％），并在氧化介质中极易形成(xíngchéng)钝化膜。3.加入镍：形成(xíngchéng)单相奥氏体，显著提高耐蚀性。4.加入钼、铜：提高在非氧化介质中的钝化能力。5.加入钛、铌：优先形成(xíngchéng)碳化物，防止晶间腐蚀。不锈钢的成分(chéngfèn)、热处理、性能奥氏体不锈钢常用的热处理工艺：1.水韧处理将钢加热至1050℃－1150℃，使碳化物充分溶解，然后水冷，获得单相奥氏体组织，提高耐蚀性。2.稳定化处理固溶处理后，将钢加热至850℃－880℃，使钢中Cr的碳化物完全溶解，而Ti等的碳化物不完全溶解，然后缓慢冷却，让溶于奥氏体的C与Ti以TiC形式析出，防止晶间腐蚀。（用于含Ti或Nb的钢）3.消除应力(yìnglì)退火将钢加热至300℃－350℃消除冷加工应力(yìnglì)，加热至850℃以上消除焊接残余应力(yìnglì)。２.耐热钢３.耐磨钢ZGMn13小结(xiǎojié)作业32.27)除（）、（）外，几乎所有的合金元素都使Ms、Mf点下降，因此淬火后相同C质量分数(fēnshù)的合金钢与C钢相比，残余A（）,使钢的硬度（）。作业(zuòyè)2f参考答案P14作业(zuòyè)2f参考答案P15作业(zuòyè)3参考答案P21-222.4)9SiCr是（）钢，可制造(zhìzào)（）。TheEnd内容(nèiróng)总结
