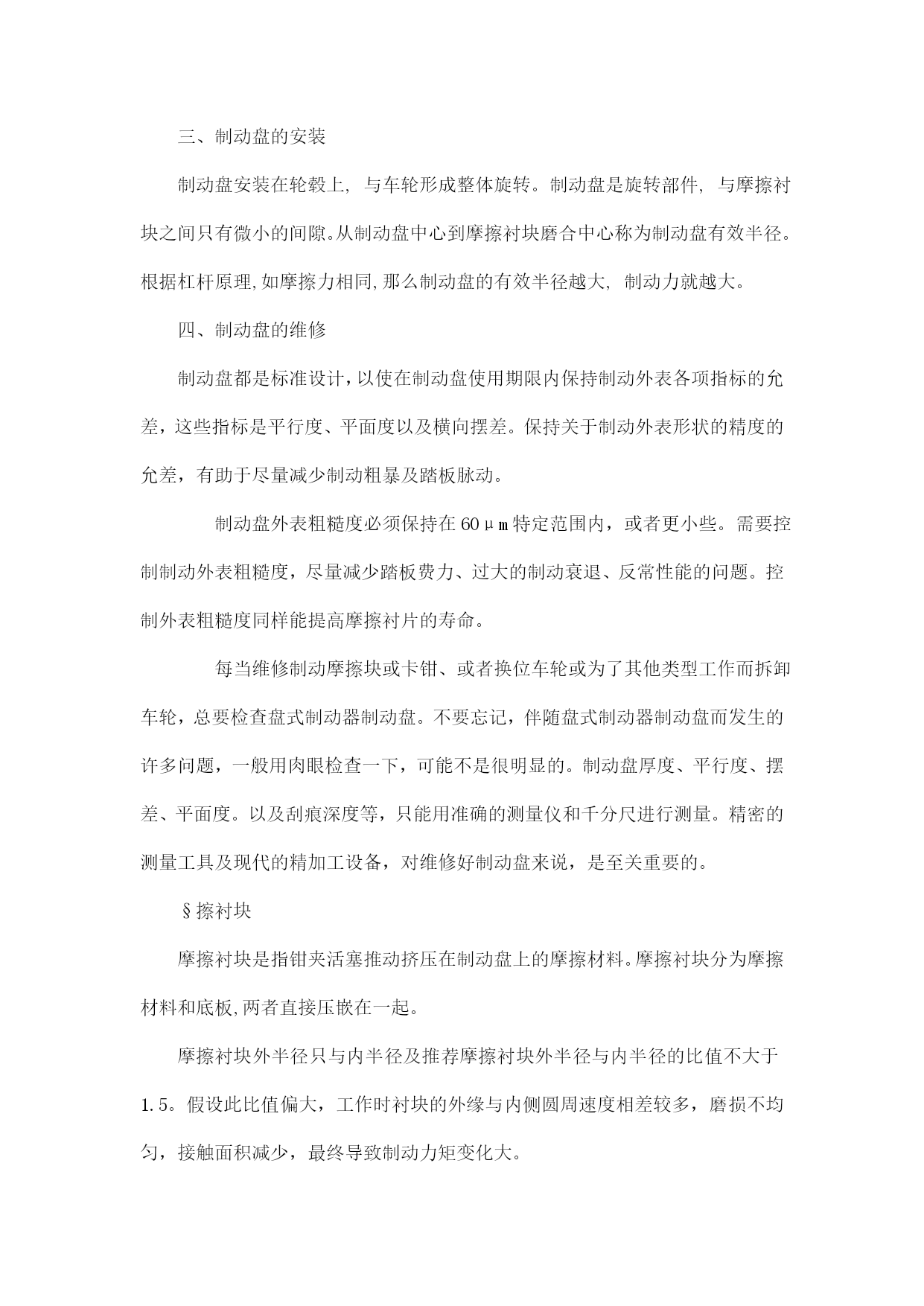

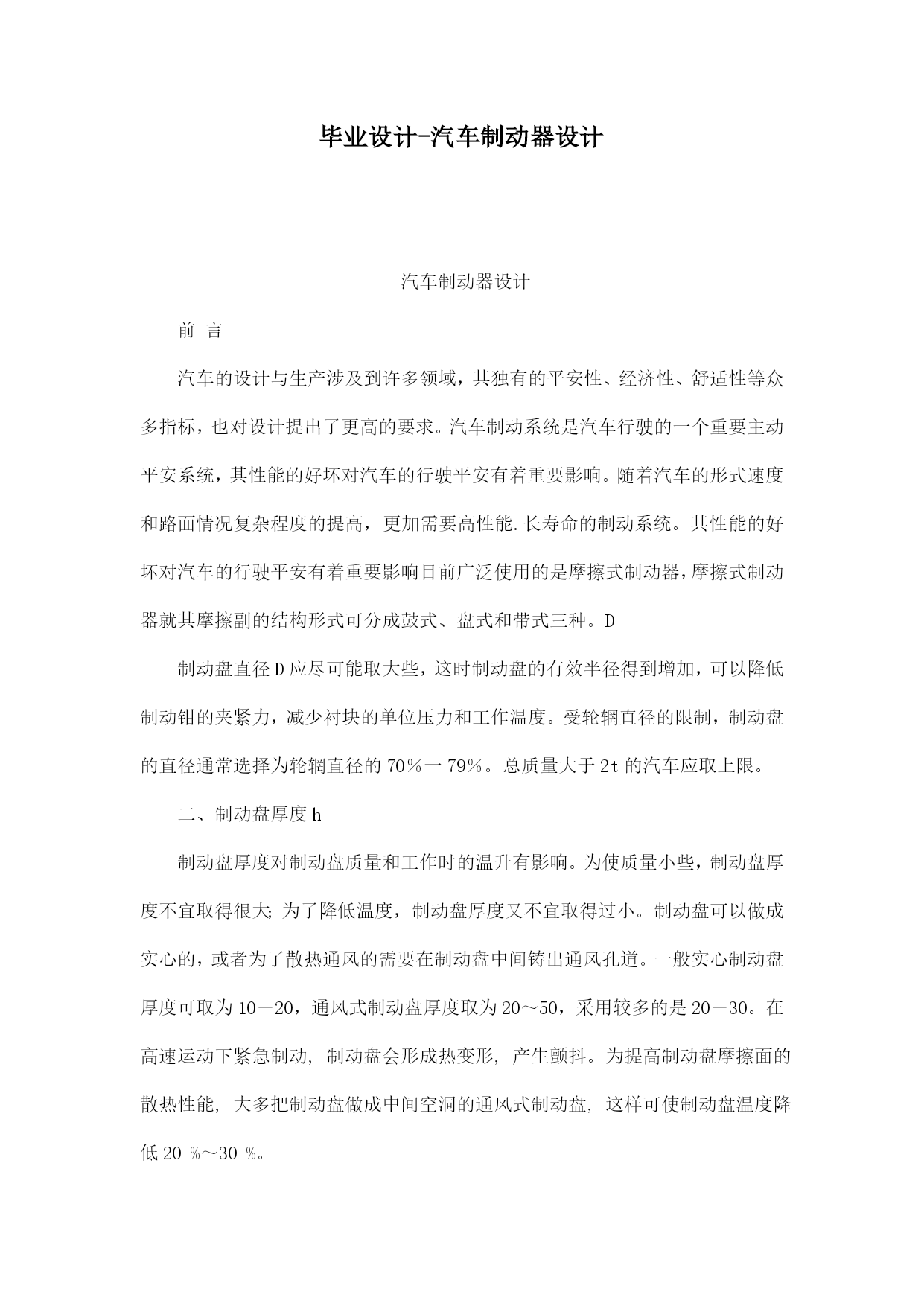

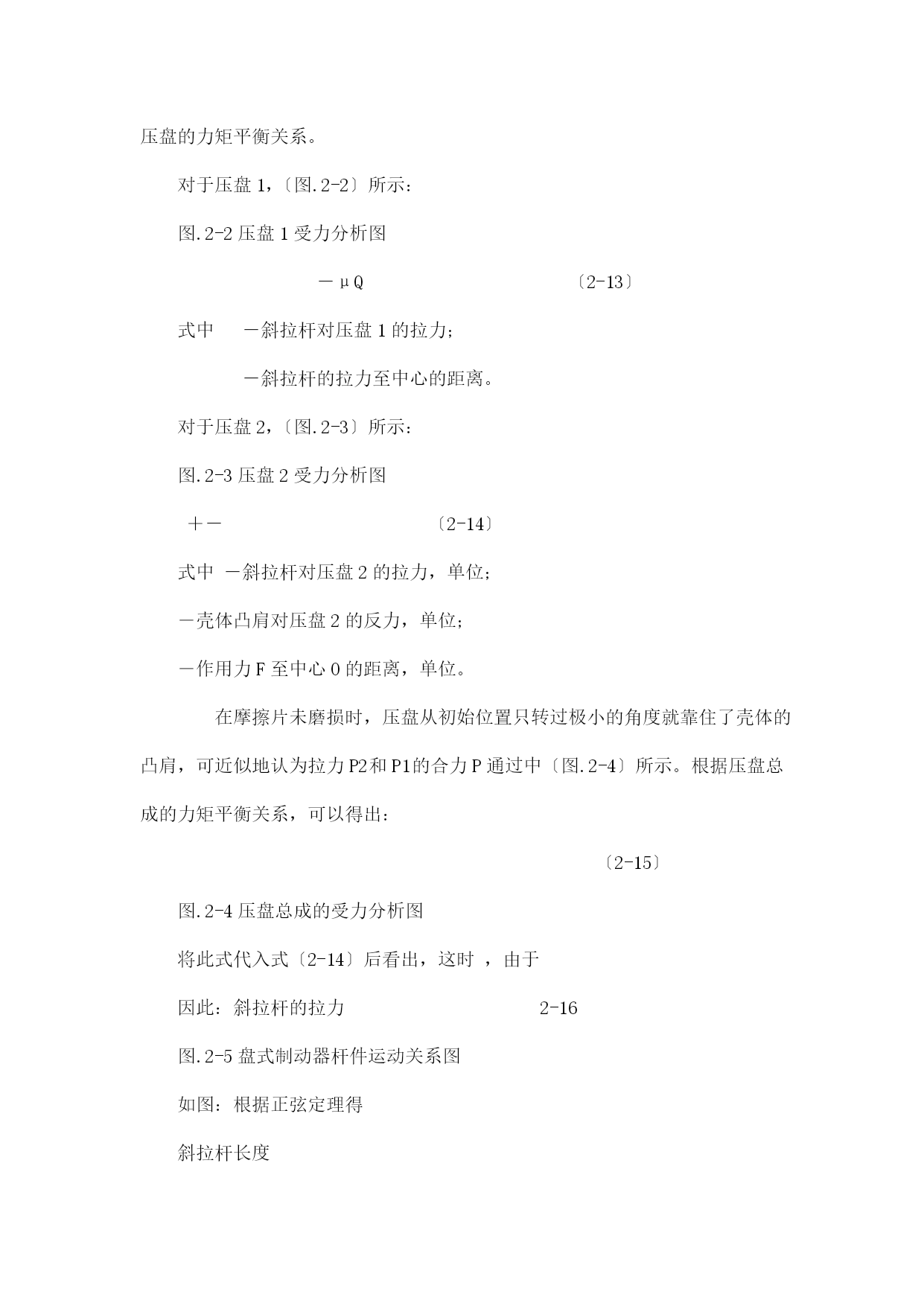

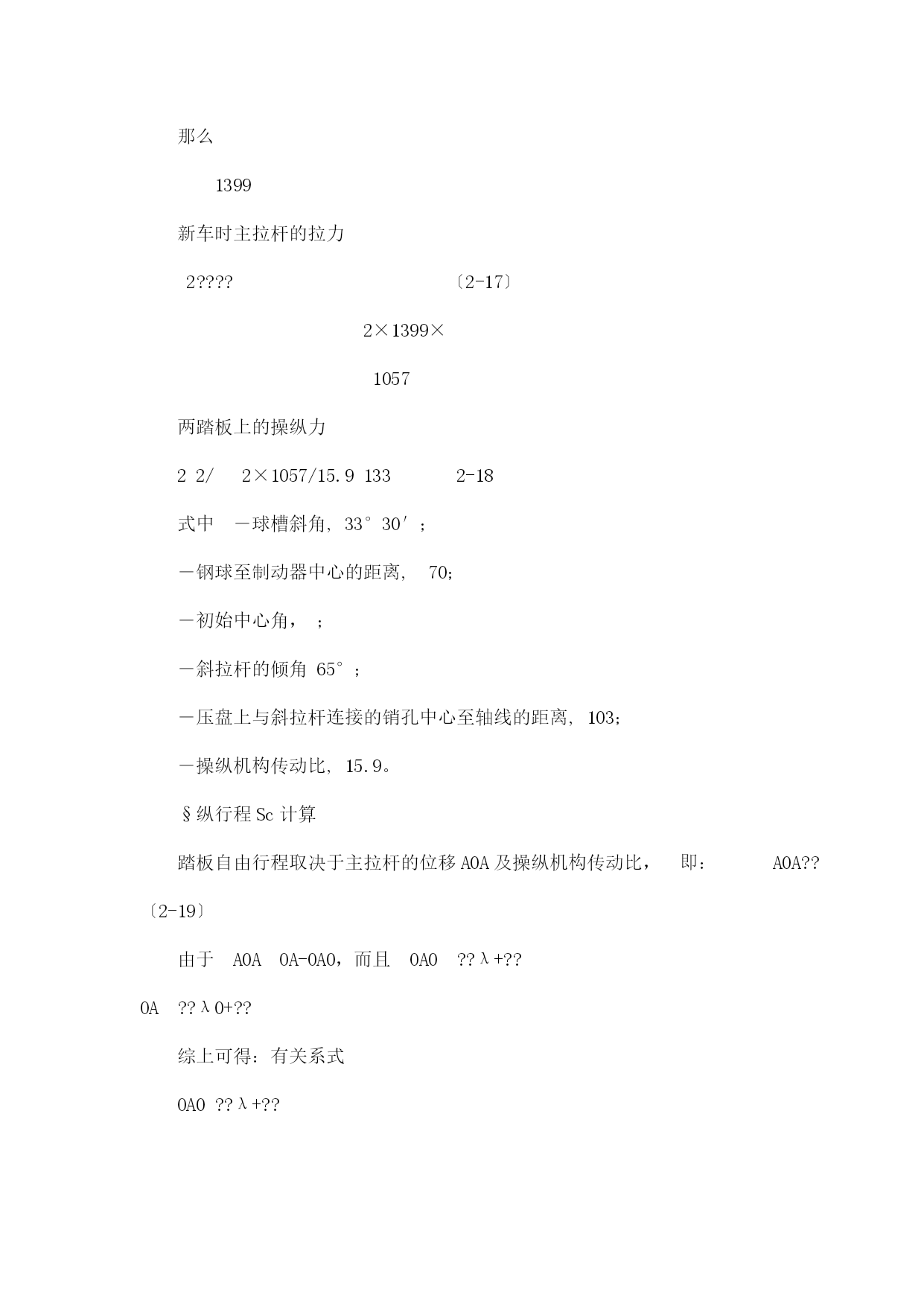

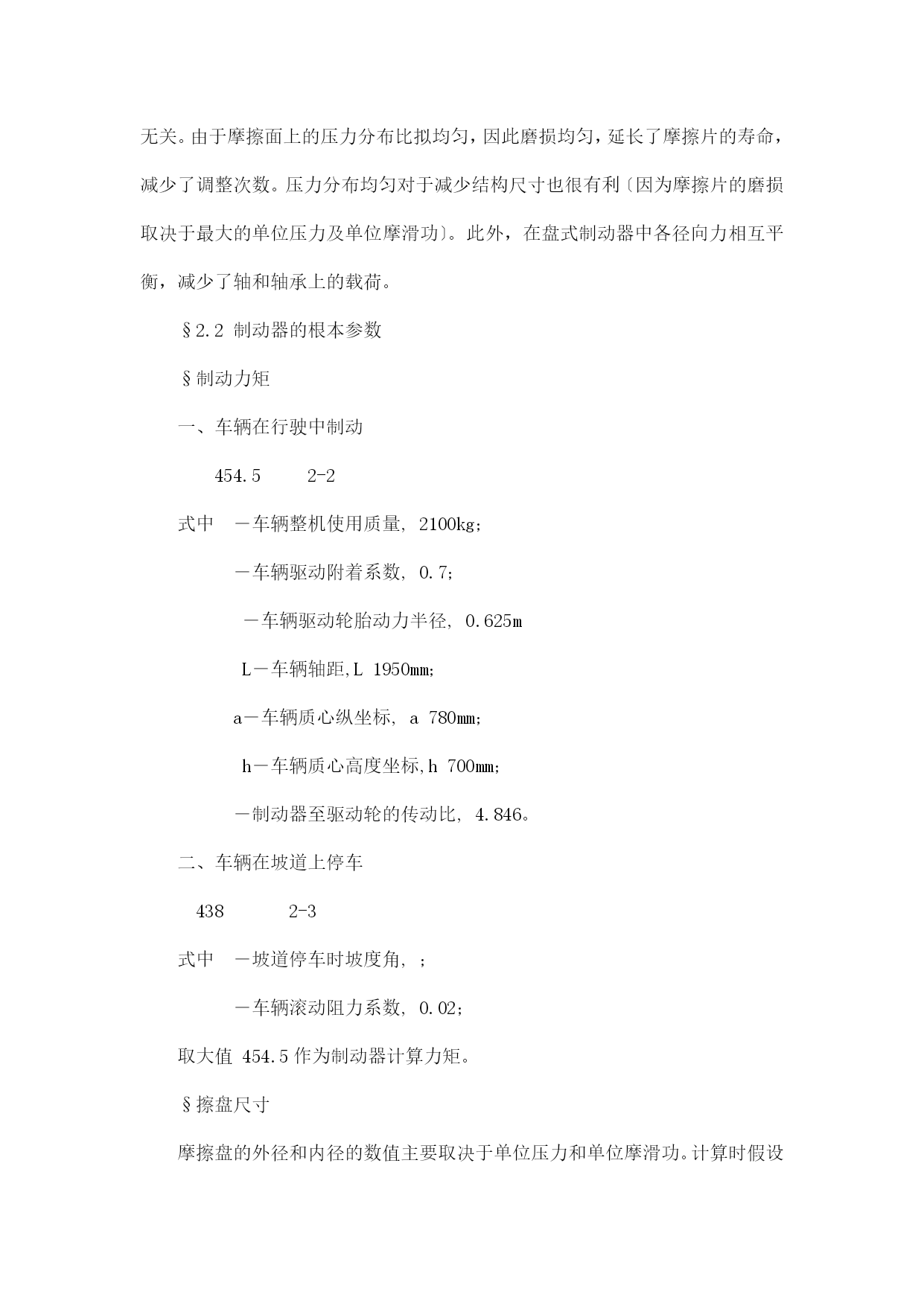

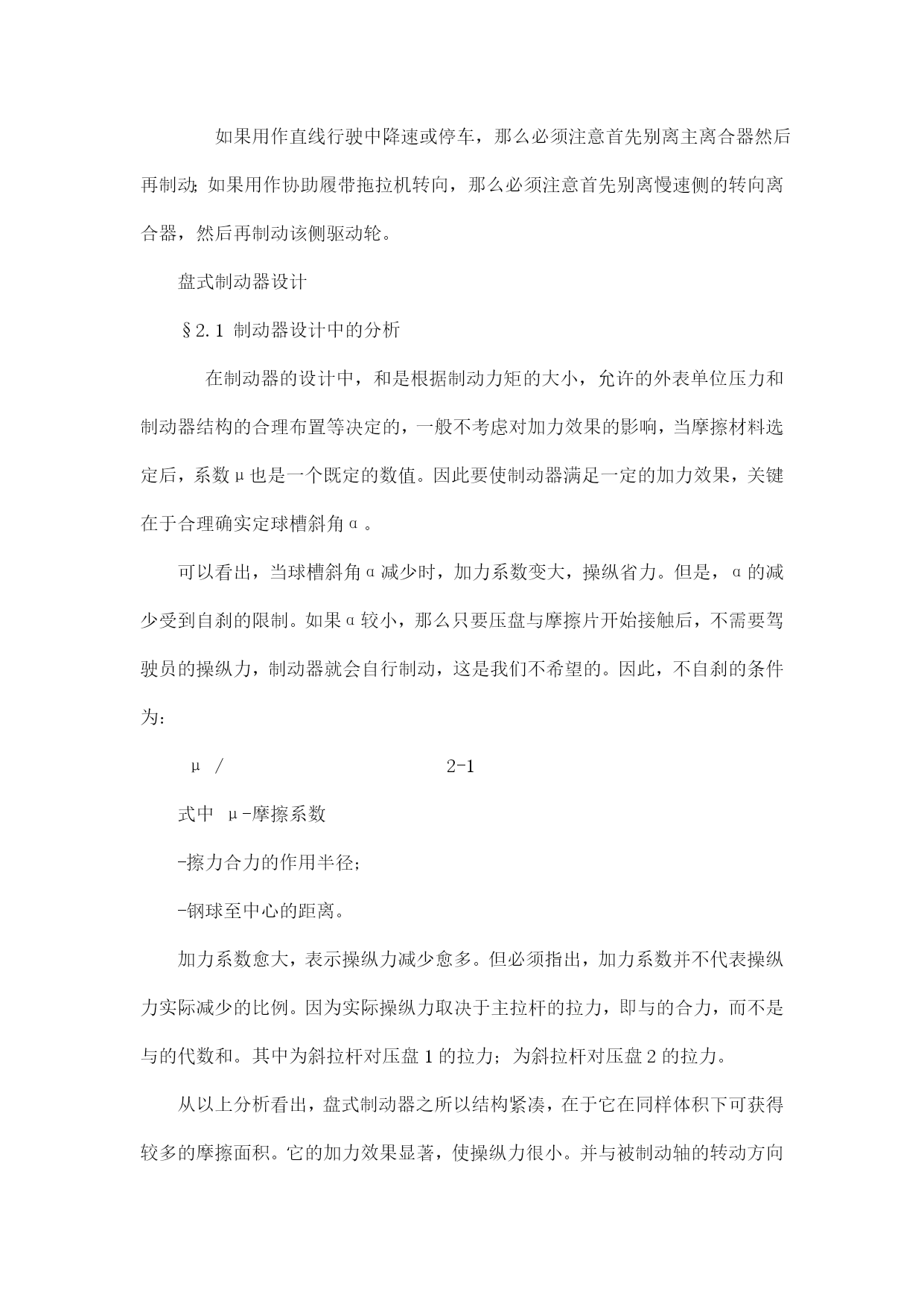

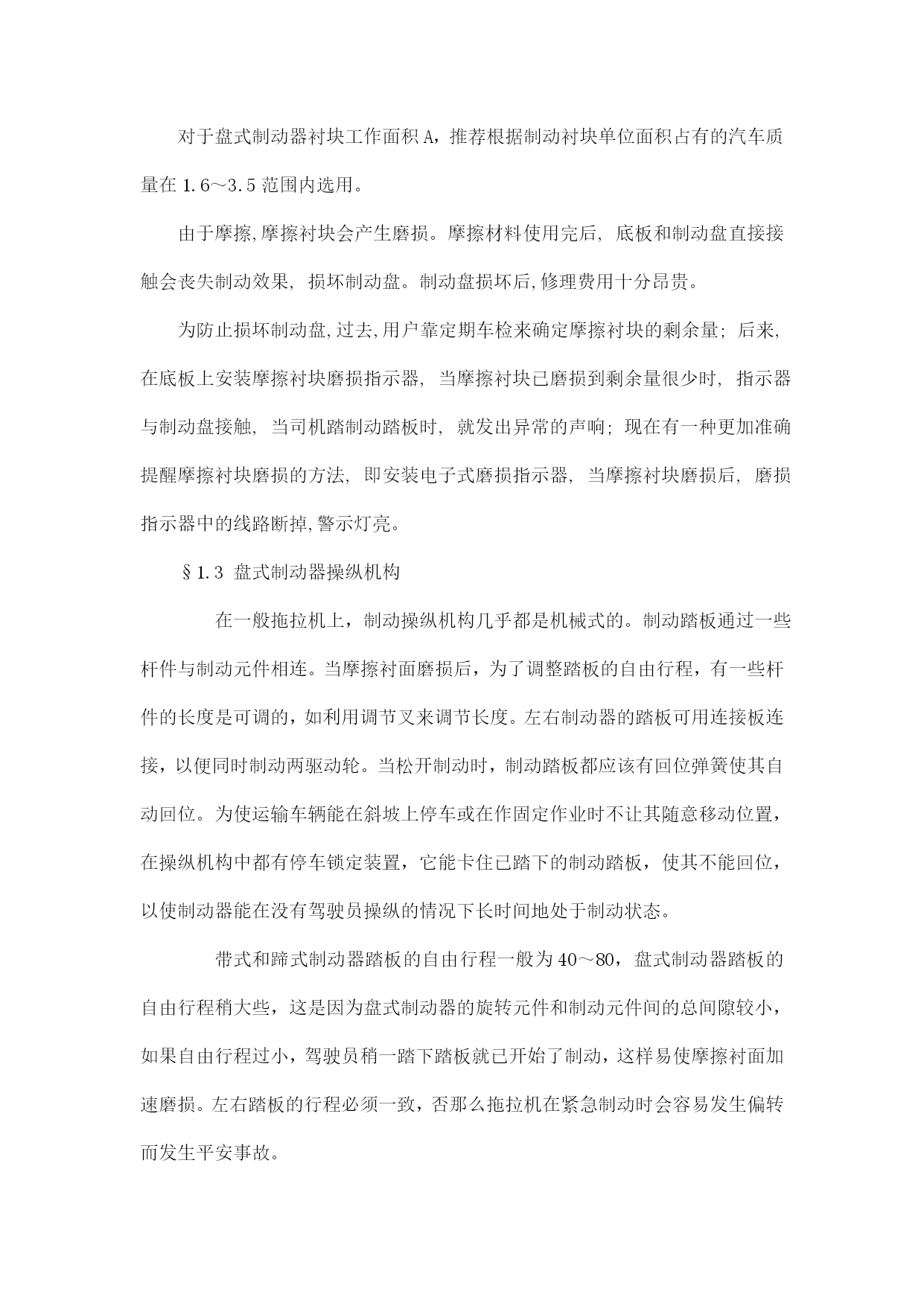

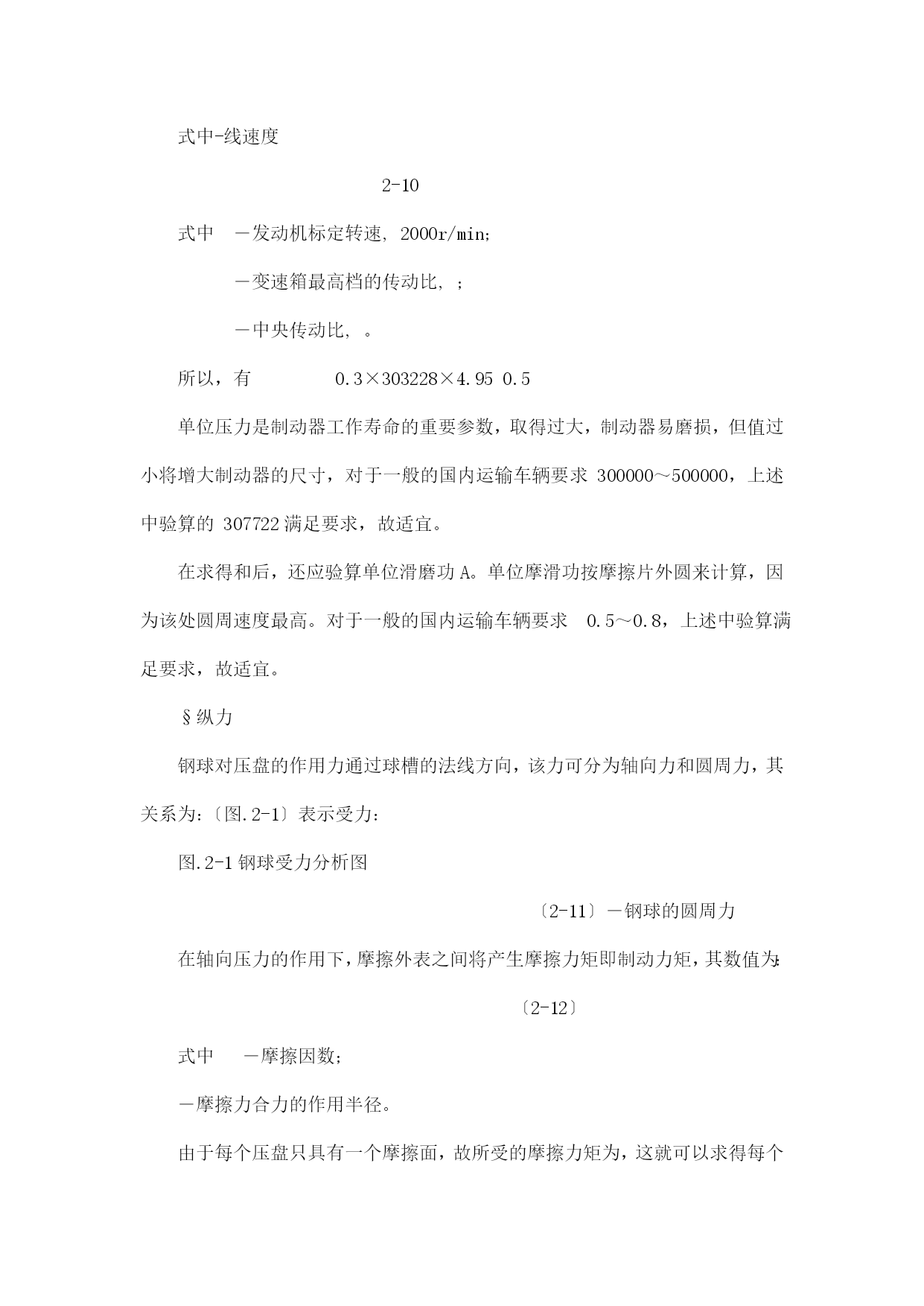

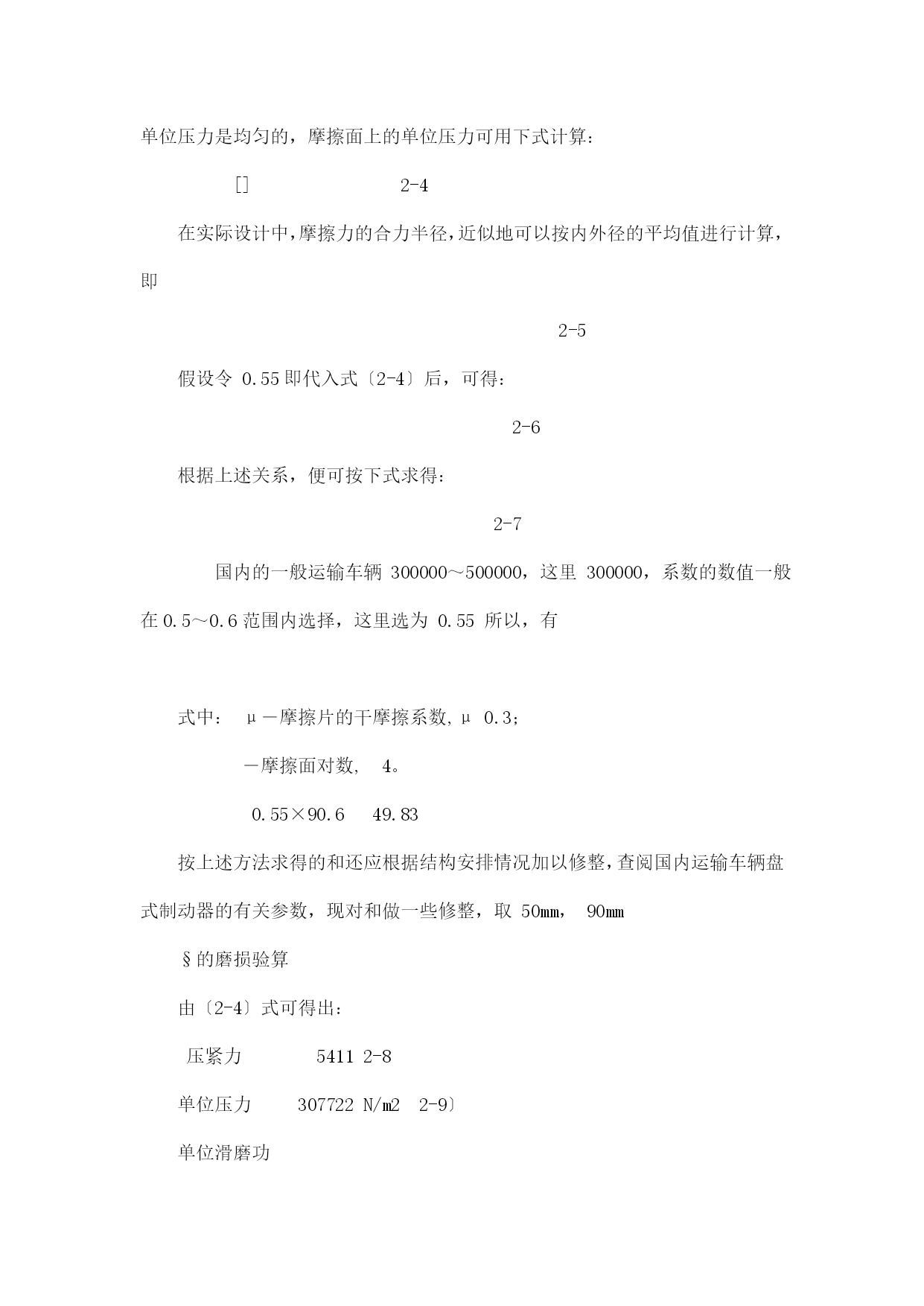

毕业设计-汽车制动器设计【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）毕业设计-汽车制动器设计汽车制动器设计前言汽车的设计与生产涉及到许多领域，其独有的平安性、经济性、舒适性等众多指标，也对设计提出了更高的要求。汽车制动系统是汽车行驶的一个重要主动平安系统，其性能的好坏对汽车的行驶平安有着重要影响。随着汽车的形式速度和路面情况复杂程度的提高，更加需要高性能.长寿命的制动系统。其性能的好坏对汽车的行驶平安有着重要影响目前广泛使用的是摩擦式制动器，摩擦式制动器就其摩擦副的结构形式可分成鼓式、盘式和带式三种。D制动盘直径D应尽可能取大些，这时制动盘的有效半径得到增加，可以降低制动钳的夹紧力，减少衬块的单位压力和工作温度。受轮辋直径的限制，制动盘的直径通常选择为轮辋直径的70％一79％。总质量大于2t的汽车应取上限。二、制动盘厚度h制动盘厚度对制动盘质量和工作时的温升有影响。为使质量小些，制动盘厚度不宜取得很大；为了降低温度，制动盘厚度又不宜取得过小。制动盘可以做成实心的，或者为了散热通风的需要在制动盘中间铸出通风孔道。一般实心制动盘厚度可取为10―20，通风式制动盘厚度取为20～50，采用较多的是20―30。在高速运动下紧急制动,制动盘会形成热变形,产生颤抖。为提高制动盘摩擦面的散热性能,大多把制动盘做成中间空洞的通风式制动盘,这样可使制动盘温度降低20%～30%。三、制动盘的安装制动盘安装在轮毂上,与车轮形成整体旋转。制动盘是旋转部件,与摩擦衬块之间只有微小的间隙。从制动盘中心到摩擦衬块磨合中心称为制动盘有效半径。根据杠杆原理,如摩擦力相同,那么制动盘的有效半径越大,制动力就越大。四、制动盘的维修制动盘都是标准设计，以使在制动盘使用期限内保持制动外表各项指标的允差，这些指标是平行度、平面度以及横向摆差。保持关于制动外表形状的精度的允差，有助于尽量减少制动粗暴及踏板脉动。制动盘外表粗糙度必须保持在60μm特定范围内，或者更小些。需要控制制动外表粗糙度，尽量减少踏板费力、过大的制动衰退、反常性能的问题。控制外表粗糙度同样能提高摩擦衬片的寿命。每当维修制动摩擦块或卡钳、或者换位车轮或为了其他类型工作而拆卸车轮，总要检查盘式制动器制动盘。不要忘记，伴随盘式制动器制动盘而发生的许多问题，一般用肉眼检查一下，可能不是很明显的。制动盘厚度、平行度、摆差、平面度。以及刮痕深度等，只能用准确的测量仪和千分尺进行测量。精密的测量工具及现代的精加工设备，对维修好制动盘来说，是至关重要的。§擦衬块摩擦衬块是指钳夹活塞推动挤压在制动盘上的摩擦材料。摩擦衬块分为摩擦材料和底板,两者直接压嵌在一起。摩擦衬块外半径只与内半径及推荐摩擦衬块外半径与内半径的比值不大于1.5。假设此比值偏大，工作时衬块的外缘与内侧圆周速度相差较多，磨损不均匀，接触面积减少，最终导致制动力矩变化大。对于盘式制动器衬块工作面积A，推荐根据制动衬块单位面积占有的汽车质量在1.6～3.5范围内选用。由于摩擦,摩擦衬块会产生磨损。摩擦材料使用完后,底板和制动盘直接接触会丧失制动效果,损坏制动盘。制动盘损坏后,修理费用十分昂贵。为防止损坏制动盘,过去,用户靠定期车检来确定摩擦衬块的剩余量;后来,在底板上安装摩擦衬块磨损指示器,当摩擦衬块已磨损到剩余量很少时,指示器与制动盘接触,当司机踏制动踏板时,就发出异常的声响;现在有一种更加准确提醒摩擦衬块磨损的方法,即安装电子式磨损指示器,当摩擦衬块磨损后,磨损指示器中的线路断掉,警示灯亮。§1.3盘式制动器操纵机构在一般拖拉机上，制动操纵机构几乎都是机械式的。制动踏板通过一些杆件与制动元件相连。当摩擦衬面磨损后，为了调整踏板的自由行程，有一些杆件的长度是可调的，如利用调节叉来调节长度。左右制动器的踏板可用连接板连接，以便同时制动两驱动轮。当松开制动时，制动踏板都应该有回位弹簧使其自动回位。为使运输车辆能在斜坡上停车或在作固定作业时不让其随意移动位置，在操纵机构中都有停车锁定装置，它能卡住已踏下的制动踏板，使其不能回位，以使制动器能在没有驾驶员操纵的情况下长时间地处于制动状态。带式和蹄式制动器踏板的自由行程一般为40～80，盘式制动器踏板的自由行程稍大些，这是因为盘式制动器的旋转元件和制动元件间的总间隙较小，如果自由行程过小，驾驶员稍一踏下踏板就已开始了制动，这样易使摩擦衬面加速磨损。左右踏板的行程必须一致，否那么拖拉机在紧急制动时会容易发生偏转而发生平安事故。如果用作直线行驶中降速或停车，那么必须注意首先别离主离合器然后再制动；如果用作协助履带拖拉机转向，那么必须注意首先别离慢速侧的转向离合器，然后再制动该侧驱动轮。盘式制动器设计§2.1制动器设计中的分析在制动器的设计
