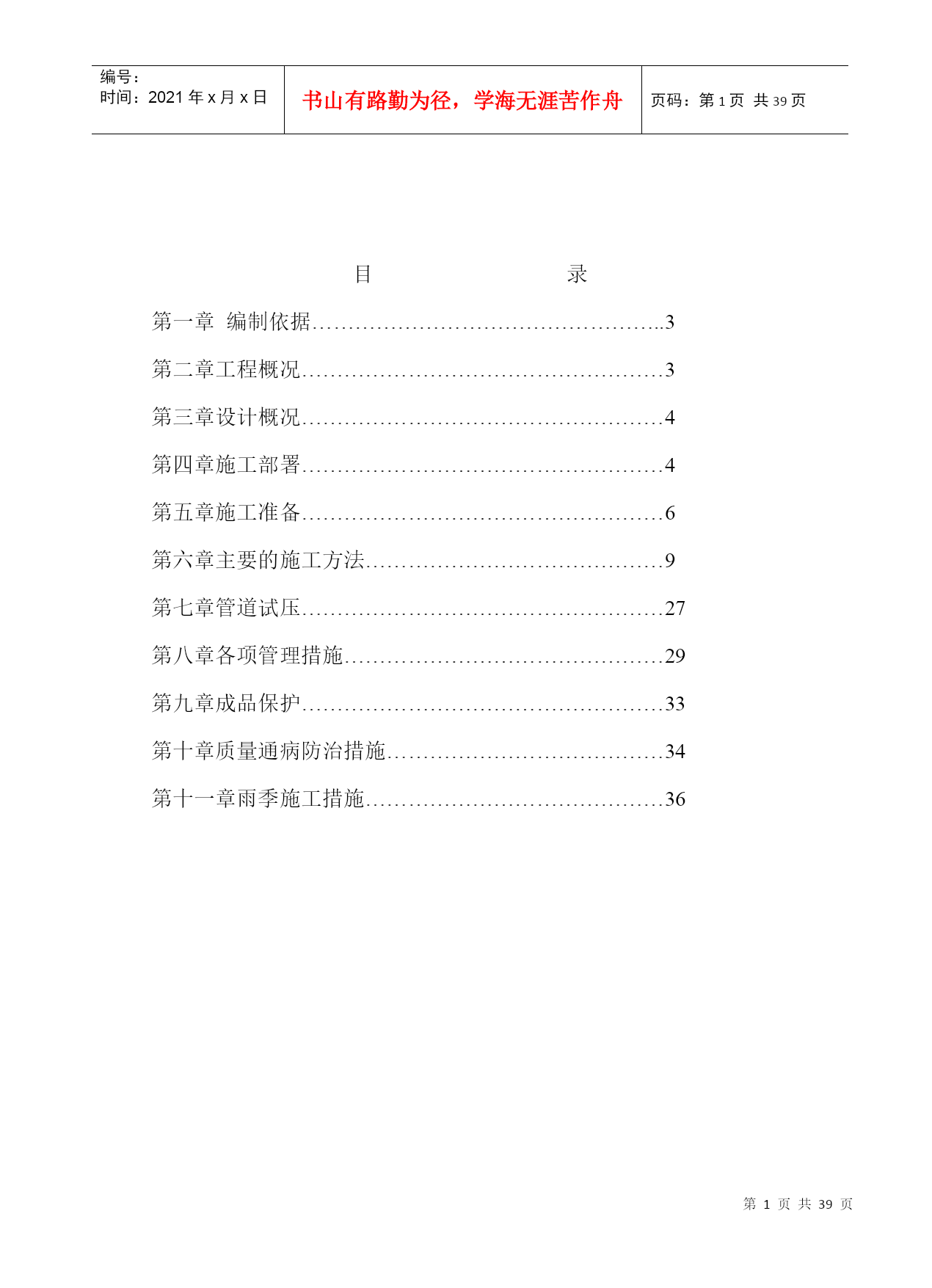

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE38页共NUMPAGES39页第PAGE\*MERGEFORMAT38页共NUMPAGES\*MERGEFORMAT39页施工组织设计工程名称：烟台双兴电子有限公司3#厂房专业名称：建筑给排水工程施工单位：烟台开发区双鹏建筑装饰有限公司编制人：刘新岗目录第一章编制依据…………………………………………..3第二章工程概况……………………………………………3第三章设计概况……………………………………………4第四章施工部署……………………………………………4第五章施工准备……………………………………………6第六章主要的施工方法……………………………………9第七章管道试压……………………………………………27第八章各项管理措施………………………………………29第九章成品保护……………………………………………33第十章质量通病防治措施…………………………………34第十一章雨季施工措施……………………………………36第一章编制依据及范围1、编制依据：1.1国家及地方相关法律、法规。1.2《烟台双兴电子有限公司3#厂房》工程水暖施工图纸1.3《烟台双兴电子有限公司3#厂房》施工合同。1.4国家及地方相关规范、规程及施工工艺。1.5《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002及L90N91-96、L04DN905、L02N907。1.6《建筑工程资料管理规程》(DBJ01-51-2003)配套丛书。1.7《建筑工程施工技术资料管理规程（DBJ14-023-2004）。1.8《建设工程文件归档管理指南》。1.9工程图纸会审记录及设计变更记录。1.10.《给水排水构筑物程施工及验收规范》GB50141-2002。1.11《通风与空调工程施工质量验收规范》GB50243-2002。2、编制范围：生活冷水给水工程、污废水排水工程、。第二章工程概况工程名称：烟台双兴电子有限公司3#厂房。建设单位：烟台双兴电子有限公司；设计单位：烟台华安方圆建筑设计有限公司设计；监理单位：烟台市德盛项目管理有限公司；施工单位：烟台开发区双鹏建筑装饰有限公司。本工程位于山东省烟台市，A-26小区。本工程属于厂房；地上一层；结构形式为钢结构，现浇混凝土板，建筑总面积4989.55m2，地上部分建筑总面积4989.55m2，建筑高度9.15米。第三章设计概况1、生活给水系统：室内给水管、热水管采用聚丙烯（PPR）管，热熔连接。市政给水压力为0.3Mpa，本工程给水系统分为三区：一至地上六层为市政管网直接供水，七至十七层为中区，接室外中区供水管网，十八至三十层为高压区,接室外高区供水管网。室内给水系统试验压力为工作压力的1.5倍，且不小于0.6Mpa。2、生活污水系统：接立管的横干管及排水出户管采用铸铁排水管，承插连接，其余采用复合消音型UPVC排水管，承插粘接，并每一层设伸缩节，楼层设阻火圈。室内±0.00以上污废水重力自流排入室外污水管，污水管设伸顶通气立管，排水横管与横管或立管连接，宜采用45o或90o斜三（四）通，不得采用正三（四）通，排水立管不得不偏置时宜采用乙字管或两个45o弯头；立管与排出管的连接宜采用两个45o弯头或弯曲半径不小于4倍管径的90o弯头。3.卫生洁具：本工程所有卫生洁具均采用陶瓷制品，住宅卫生洁具采用下出水低水箱坐式大便器（水箱容积为6L）、台（立）式洗脸盆。卫生洁具给水及排水五金配件采用与卫生洁具配套的节水型。第四章施工部署1、施工组织机构管理本项目部设安装经理一人，安装副经理一人，项目技术负责人一人，施工员、技术员、材料员、资料员、安全员、预算员、保管员各一人，机构设置及人员安排见图：2、工期目标我公司总体目标如下（严格按照合同工期）：计划：2016年5月15日开工2016年12月30日竣工。3、施工进度计划安装施工总体控制计划是以工程按合同工期顺利交工为目标，在土建施工组织设计指导下结合施工配合要求与具体情况进行综合安排，其计划实施抓好以下几点：3.1根据土建总体进度计划，由施工技术员编制月份进度计划，并负责向施工班组做好进度计划交底，使施工人员明确作业目标。3.2现场施工负责人按时参加由甲方组织参加的进度协调会，及时检查平衡各部分工作，公司按月召开生产调度会，以协调该工程与公司各部门的劳动力、技术、质量、材料供应等有关情况。按有关协调会精神及时做好安装与土建、安装与装修的同步进行，以保证总体工程按计划顺利实施。4、劳动力组织为确保工程按期完成，由安装处一
