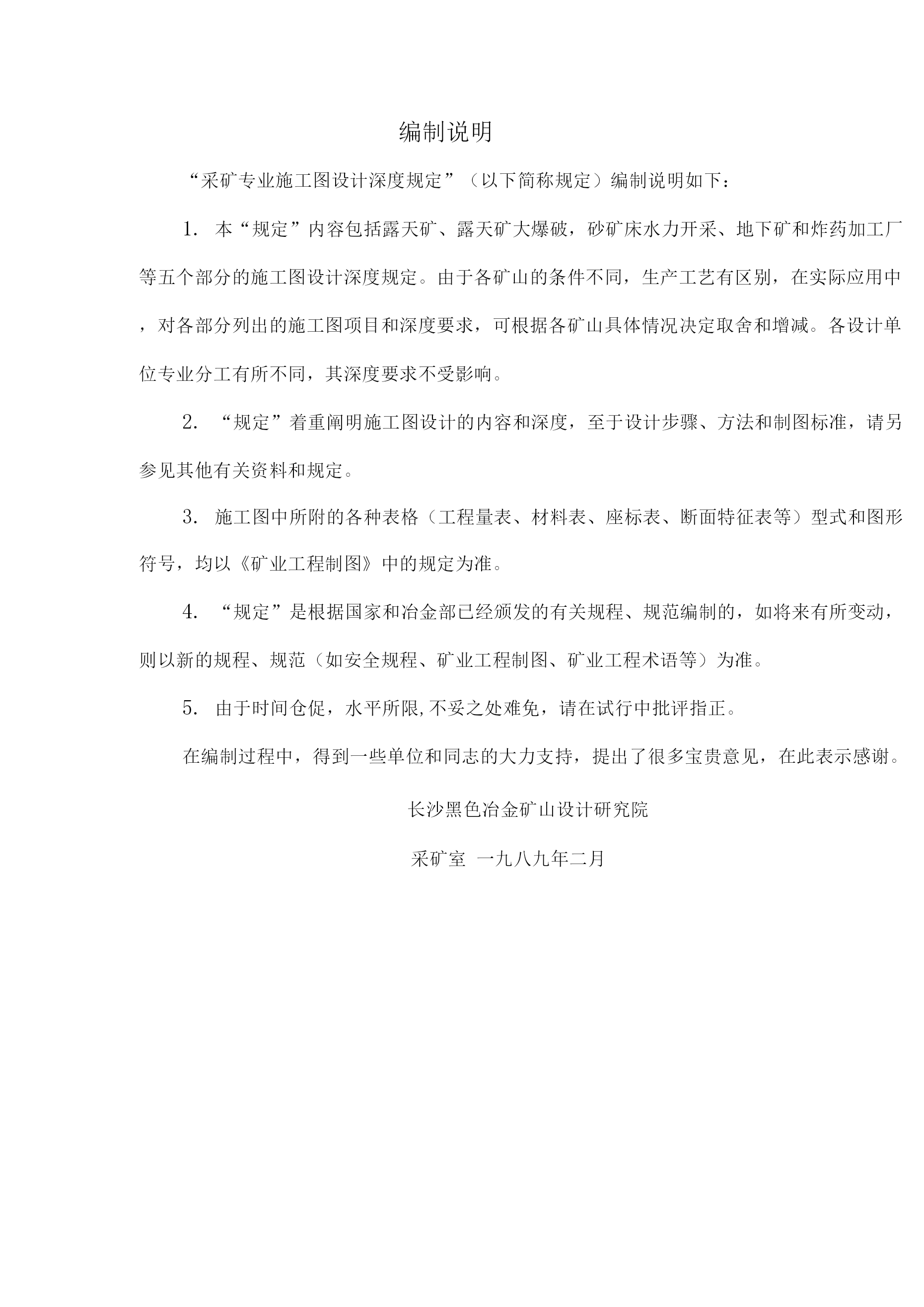

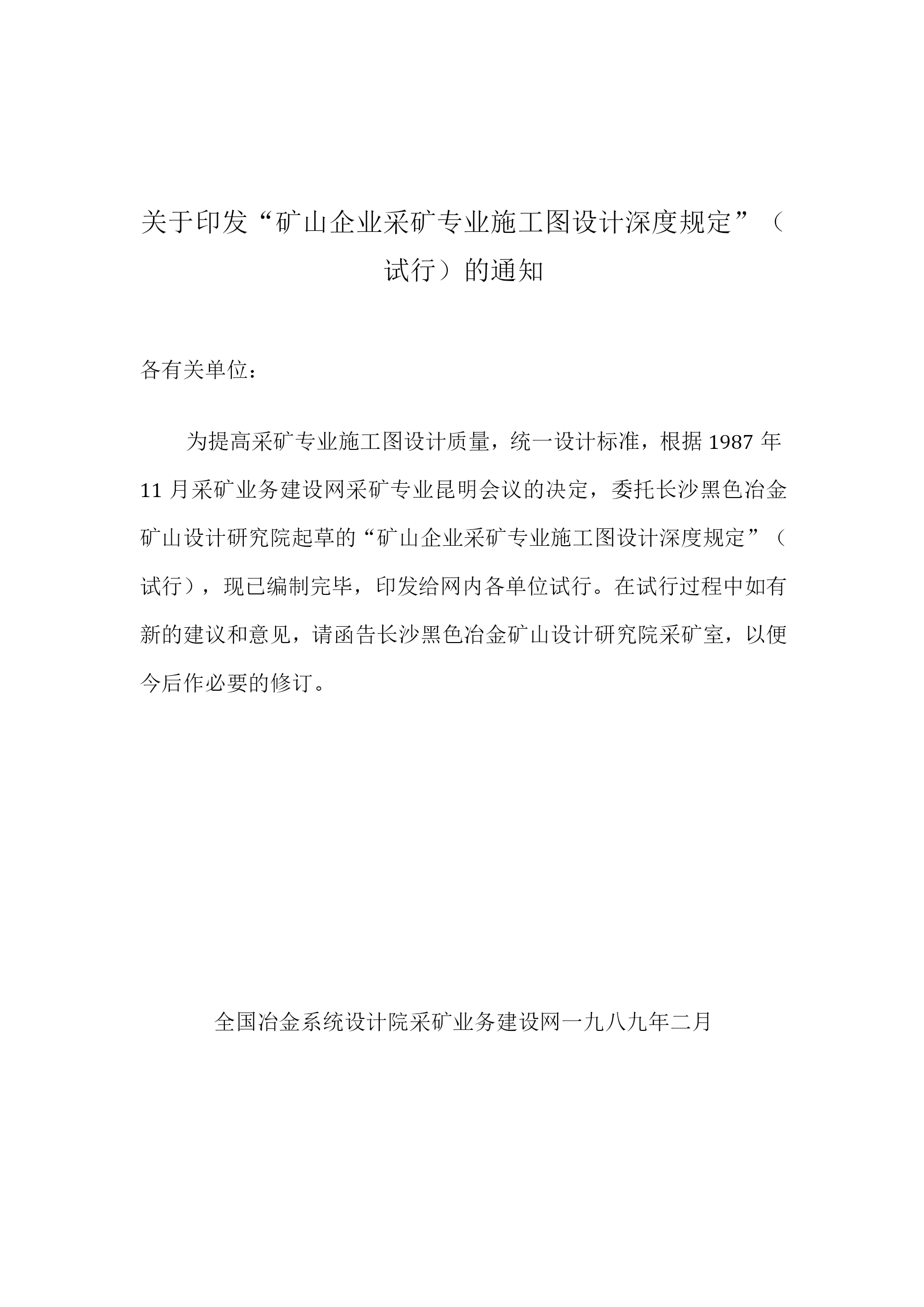

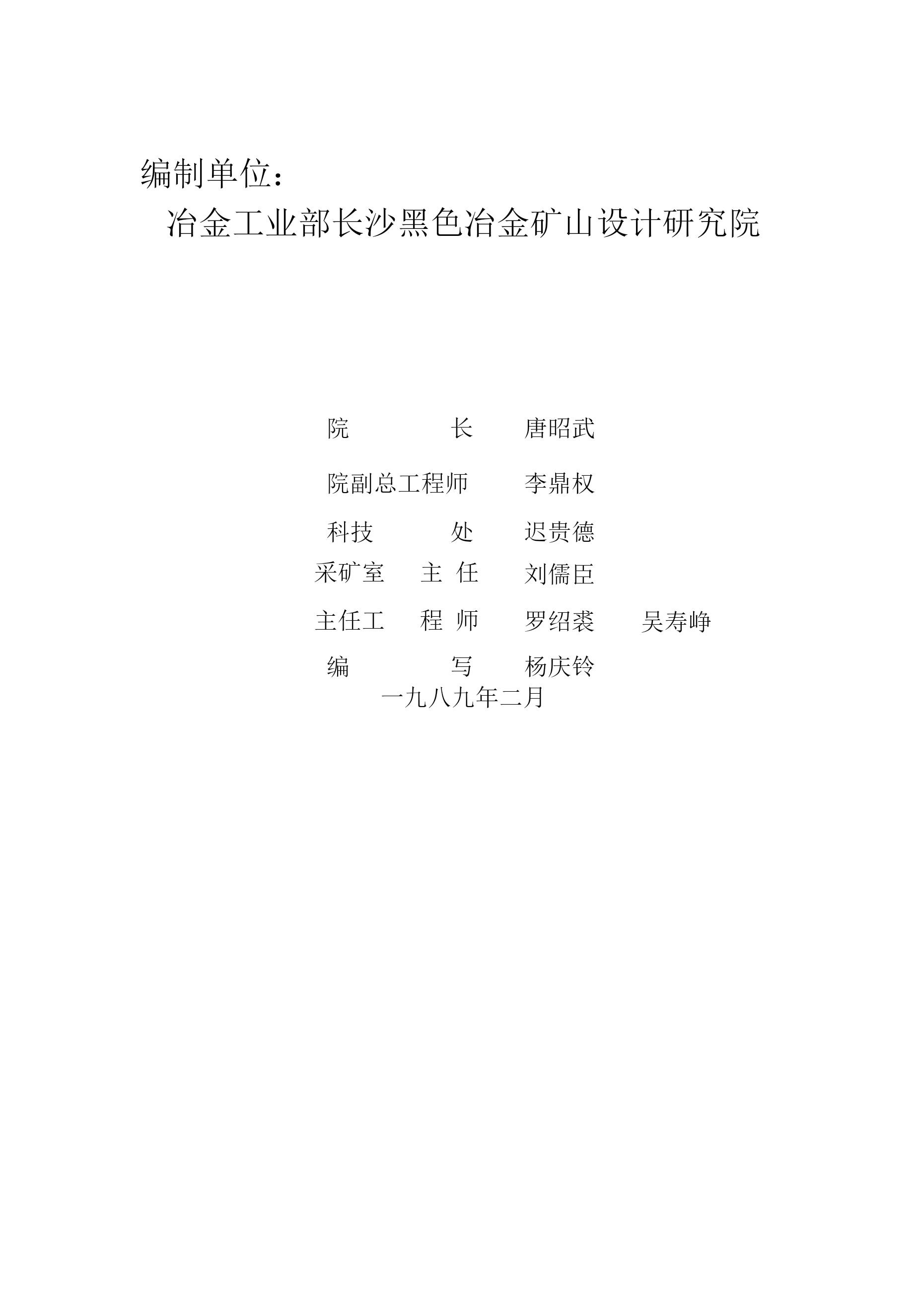

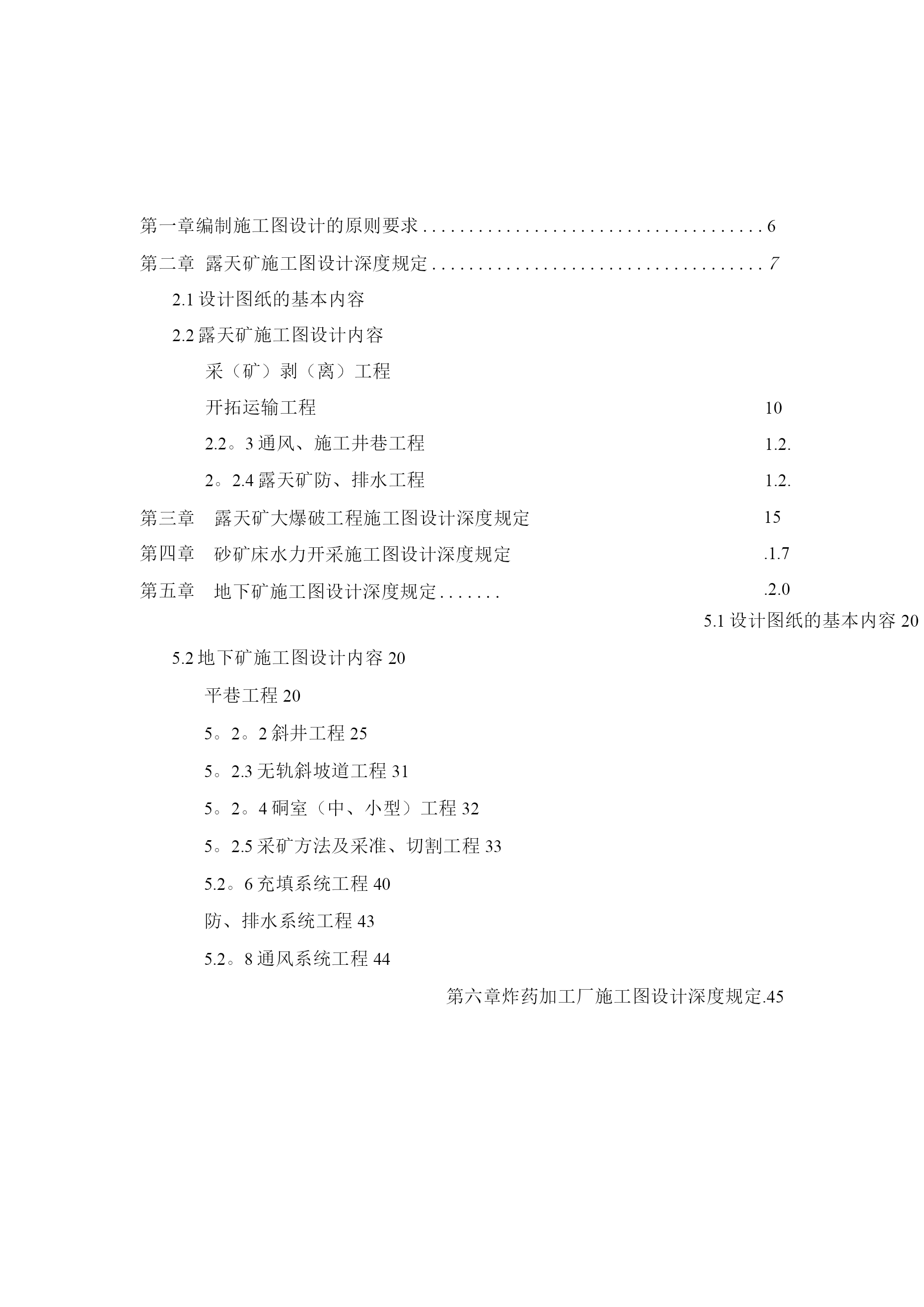

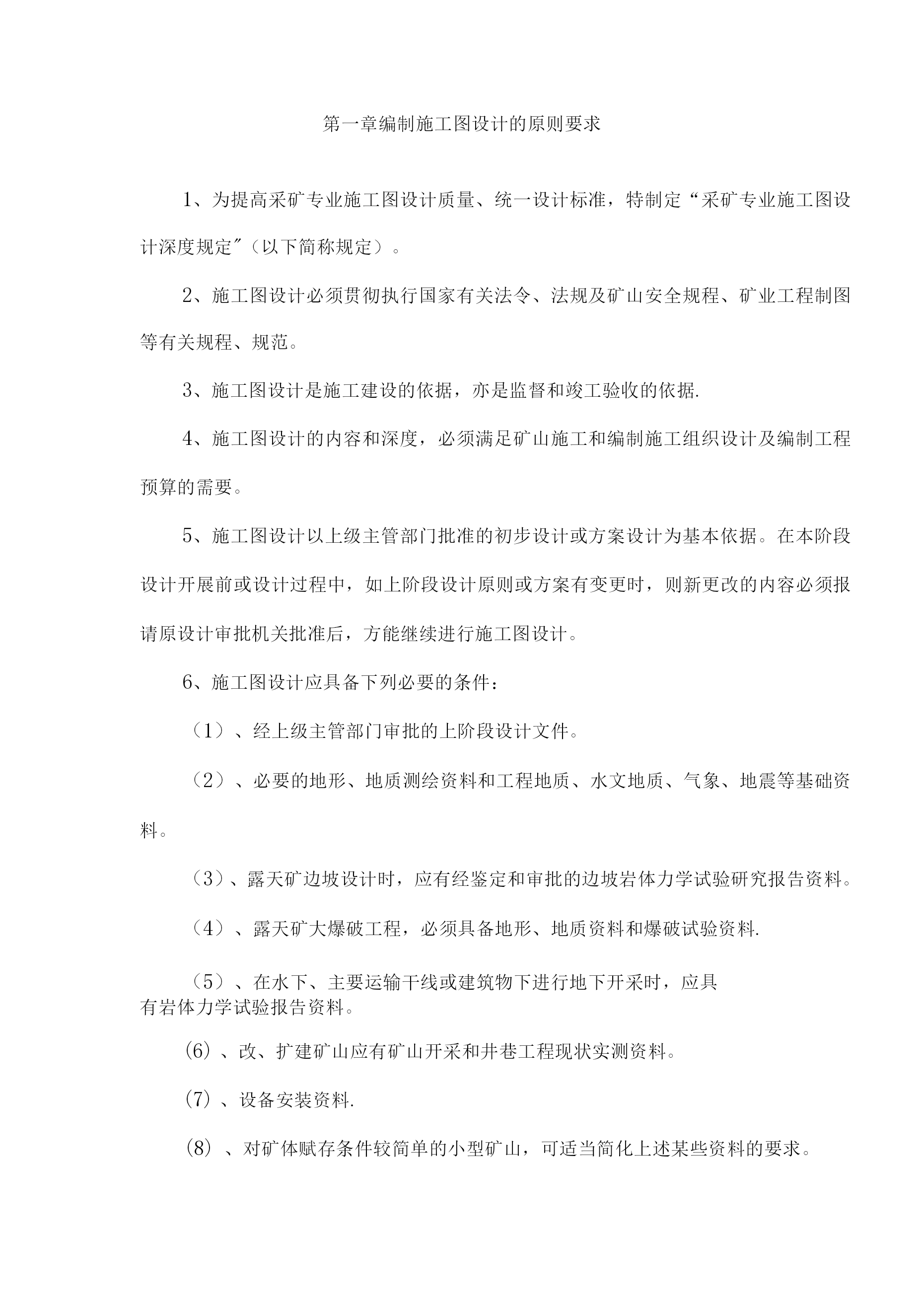

矿山企业采矿初步设计委托资料内容（试行）-采矿专业。全国冶金系统设计院采矿业务建设网一九八九年二月关于印发“矿山企业采矿专业施工图设计深度规定”（试行）的通知各有关单位：为提高采矿专业施工图设计质量，统一设计标准，根据1987年11月采矿业务建设网采矿专业昆明会议的决定，委托长沙黑色冶金矿山设计研究院起草的“矿山企业采矿专业施工图设计深度规定”（试行），现已编制完毕，印发给网内各单位试行。在试行过程中如有新的建议和意见，请函告长沙黑色冶金矿山设计研究院采矿室，以便今后作必要的修订。全国冶金系统设计院采矿业务建设网一九八九年二月编制单位：冶金工业部长沙黑色冶金矿山设计研究院院长唐昭武院副总工程师李鼎权科技处迟贵德采矿室主任刘儒臣主任工程师罗绍裘编写杨庆铃吴寿峥一九八九年二月编制说明“采矿专业施工图设计深度规定”（以下简称规定）编制说明如下：本“规定”内容包括露天矿、露天矿大爆破，砂矿床水力开采、地下矿和炸药加工厂等五个部分的施工图设计深度规定。由于各矿山的条件不同，生产工艺有区别，在实际应用中，对各部分列出的施工图项目和深度要求，可根据各矿山具体情况决定取舍和增减。各设计单位专业分工有所不同，其深度要求不受影响。“规定”着重阐明施工图设计的内容和深度，至于设计步骤、方法和制图标准，请另参见其他有关资料和规定。施工图中所附的各种表格（工程量表、材料表、座标表、断面特征表等）型式和图形符号，均以《矿业工程制图》中的规定为准。“规定”是根据国家和冶金部已经颁发的有关规程、规范编制的，如将来有所变动，则以新的规程、规范（如安全规程、矿业工程制图、矿业工程术语等）为准。由于时间仓促，水平所限,不妥之处难免，请在试行中批评指正。在编制过程中，得到一些单位和同志的大力支持，提出了很多宝贵意见，在此表示感谢。长沙黑色冶金矿山设计研究院采矿室一九八九年二月第一章编制施工图设计的原则要求6第二章露天矿施工图设计深度规定72.1设计图纸的基本内容2.2露天矿施工图设计内容采（矿）剥（离）工程开拓运输工程10第三章第四章第五章2.2。3通风、施工井巷工程2。2.4露天矿防、排水工程露天矿大爆破工程施工图设计深度规定砂矿床水力开采施工图设计深度规定地下矿施工图设计深度规定1.2.1.2.15.1.7.2.05.1设计图纸的基本内容205.2地下矿施工图设计内容20TOC\o"1-5"\h\z平巷工程205。2。2斜井工程255。2.3无轨斜坡道工程315。2。4硐室（中、小型）工程325。2.5采矿方法及采准、切割工程335.2。6充填系统工程40防、排水系统工程435.2。8通风系统工程44第六章炸药加工厂施工图设计深度规定.45第一章编制施工图设计的原则要求1、为提高采矿专业施工图设计质量、统一设计标准，特制定“采矿专业施工图设计深度规定"（以下简称规定）。2、施工图设计必须贯彻执行国家有关法令、法规及矿山安全规程、矿业工程制图等有关规程、规范。3、施工图设计是施工建设的依据，亦是监督和竣工验收的依据.4、施工图设计的内容和深度，必须满足矿山施工和编制施工组织设计及编制工程预算的需要。5、施工图设计以上级主管部门批准的初步设计或方案设计为基本依据。在本阶段设计开展前或设计过程中，如上阶段设计原则或方案有变更时，则新更改的内容必须报请原设计审批机关批准后，方能继续进行施工图设计。6、施工图设计应具备下列必要的条件：（1）、经上级主管部门审批的上阶段设计文件。（2）、必要的地形、地质测绘资料和工程地质、水文地质、气象、地震等基础资料。（3）、露天矿边坡设计时，应有经鉴定和审批的边坡岩体力学试验研究报告资料。（4）、露天矿大爆破工程，必须具备地形、地质资料和爆破试验资料.（5）、在水下、主要运输干线或建筑物下进行地下开采时，应具有岩体力学试验报告资料。、改、扩建矿山应有矿山开采和井巷工程现状实测资料。、设备安装资料.、对矿体赋存条件较简单的小型矿山，可适当简化上述某些资料的要求。7、施工图设计由计算说明书和图纸两部分组成。要求计算数据准确，文字叙述清楚，便于审核，并归档入库。设计图纸能准确地表达设计意图，绘图清晰、美观，符合制图规定。第二章露天矿施工图设计深度规定2。1设计图纸的基本内容座标网及座标值，指北标志.矿体、岩层、地质构造界线及代号.勘探工程及编号.地面主要建筑物、构筑物、设施及编号。井巷工程及编号。座标表。工程量表。材料表(安装、支护、铺轨等)。图例。必要的文字说明。2.2露天矿施工图设计内容2。2.1采（矿）剥（离）工程1、露天开采终了平面图比例：1:20或1:10本
