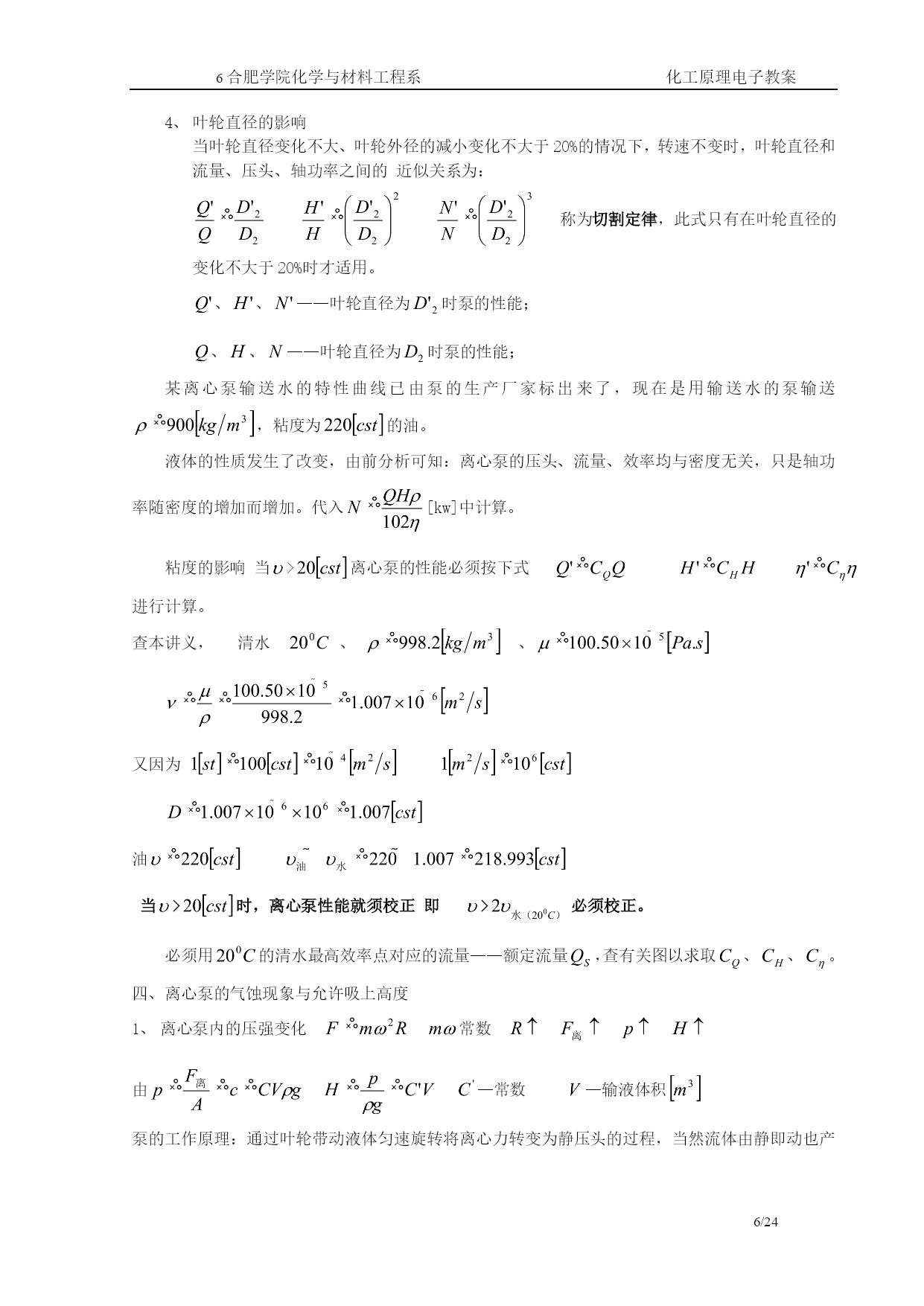

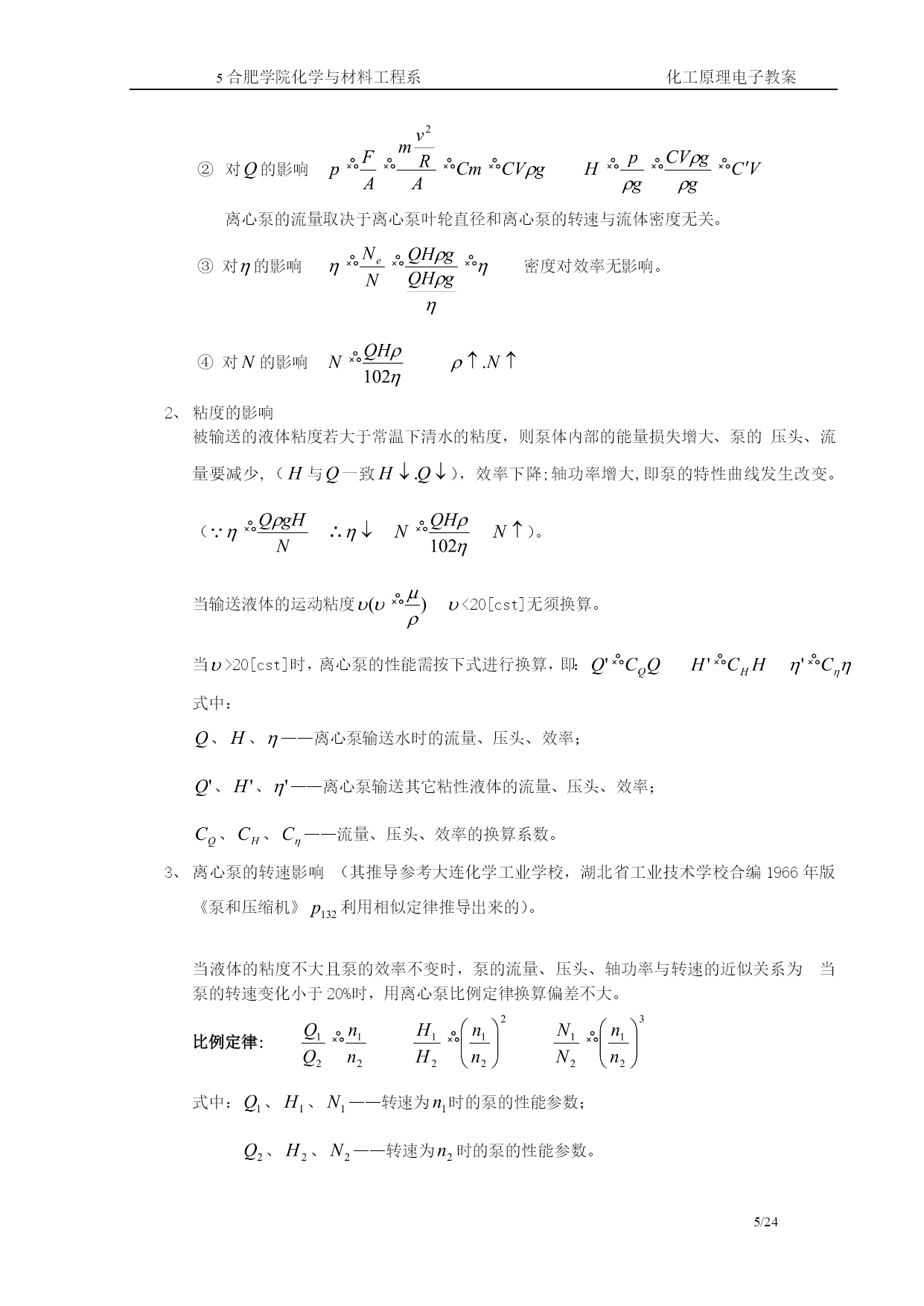

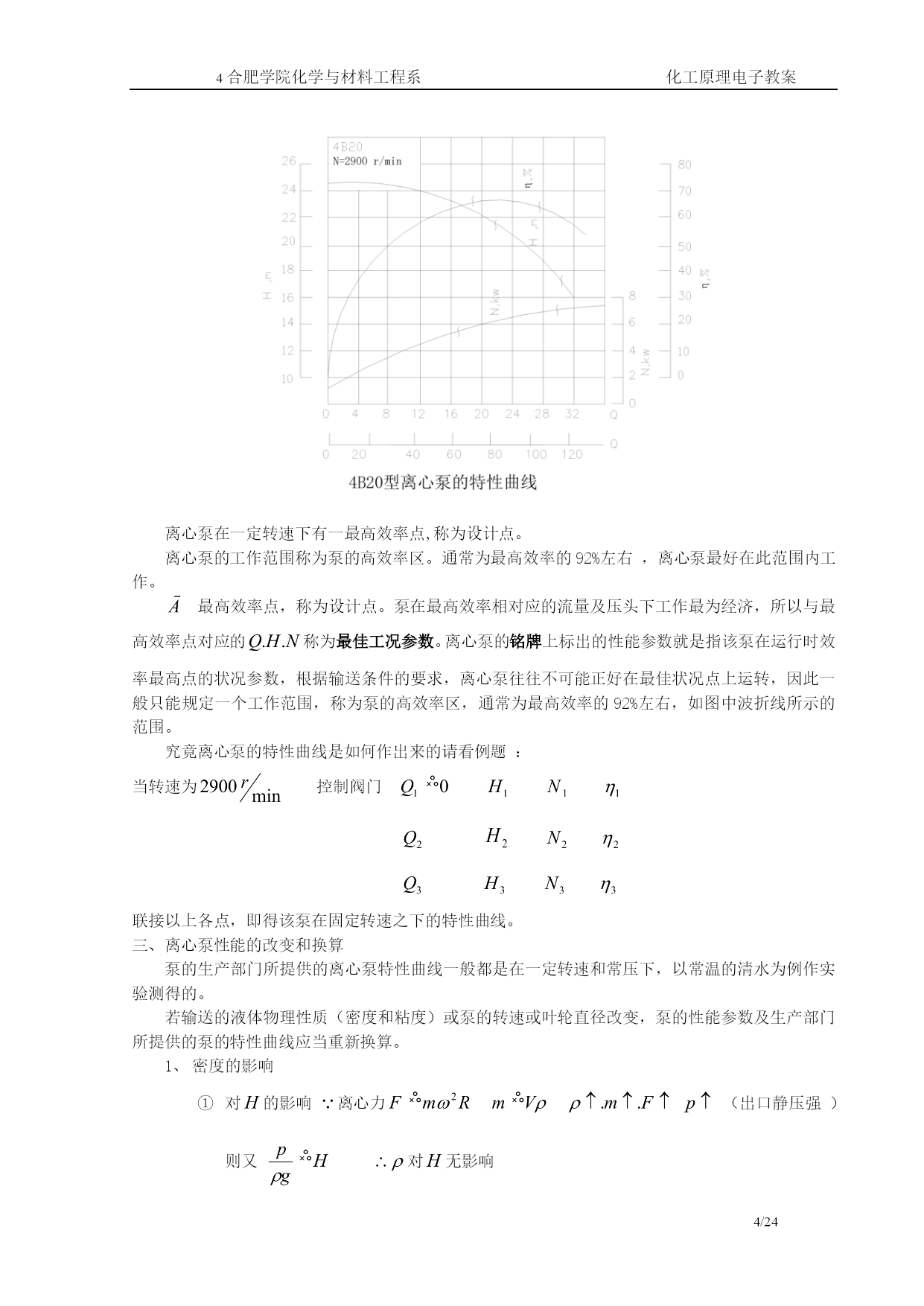

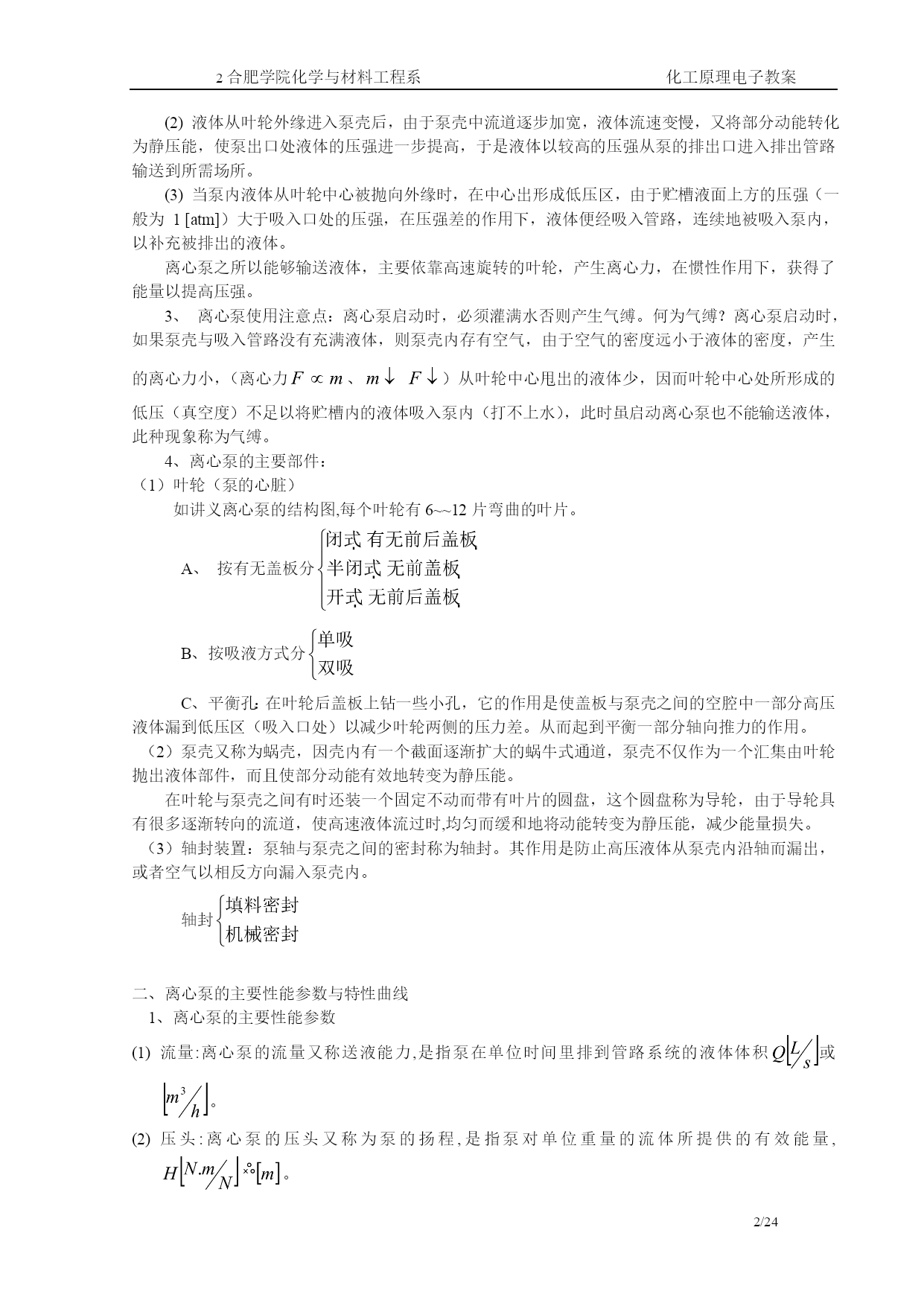

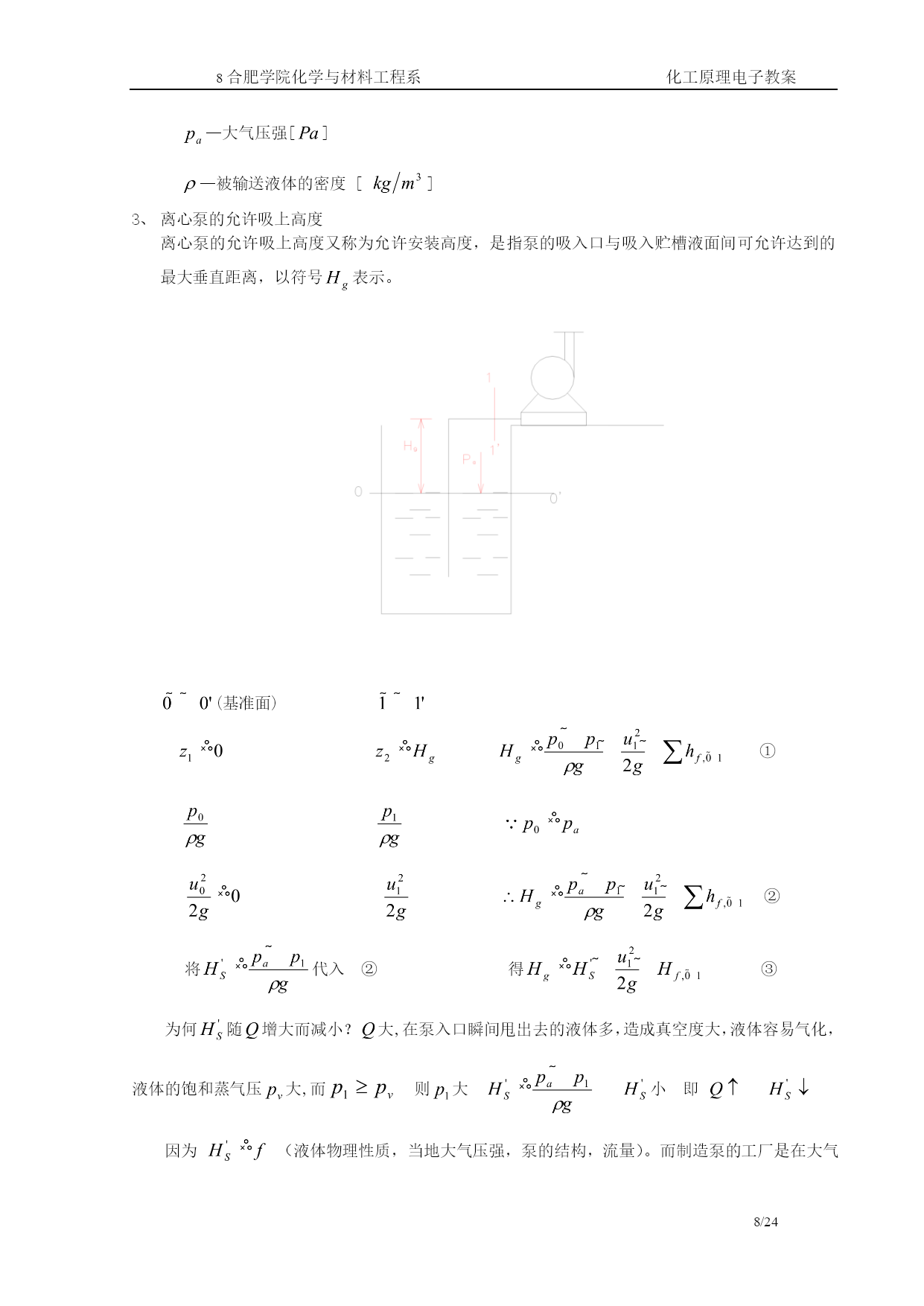

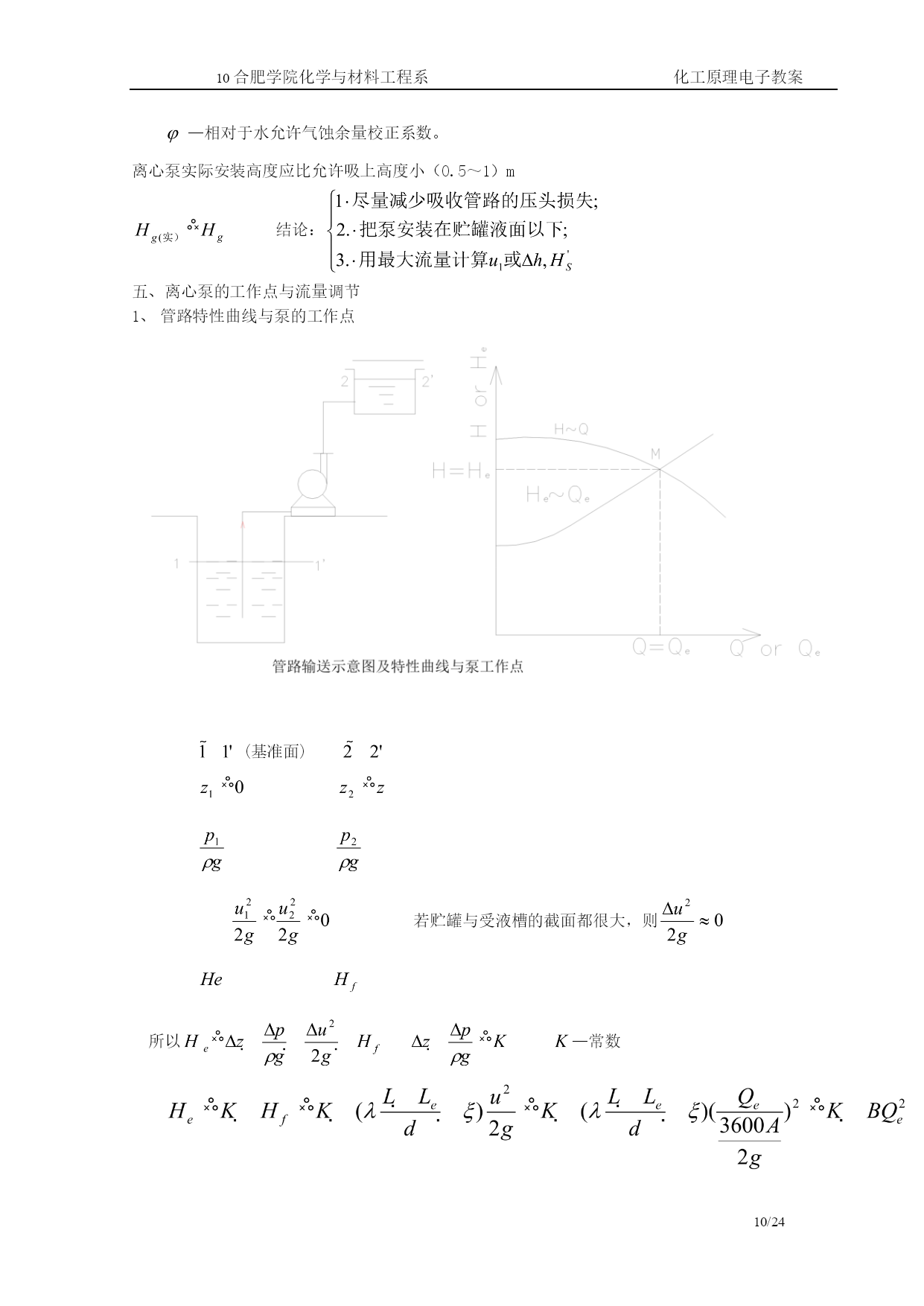

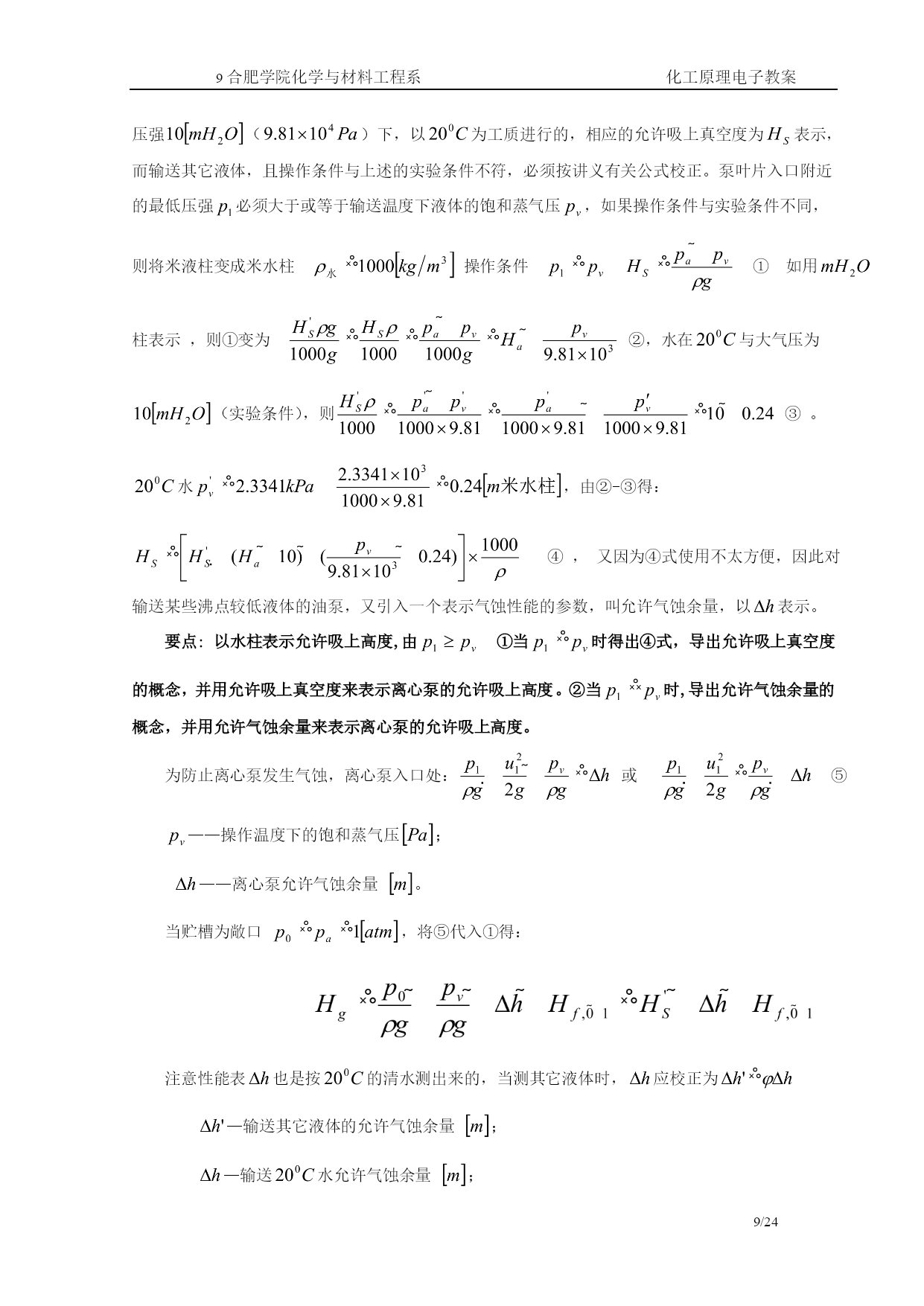

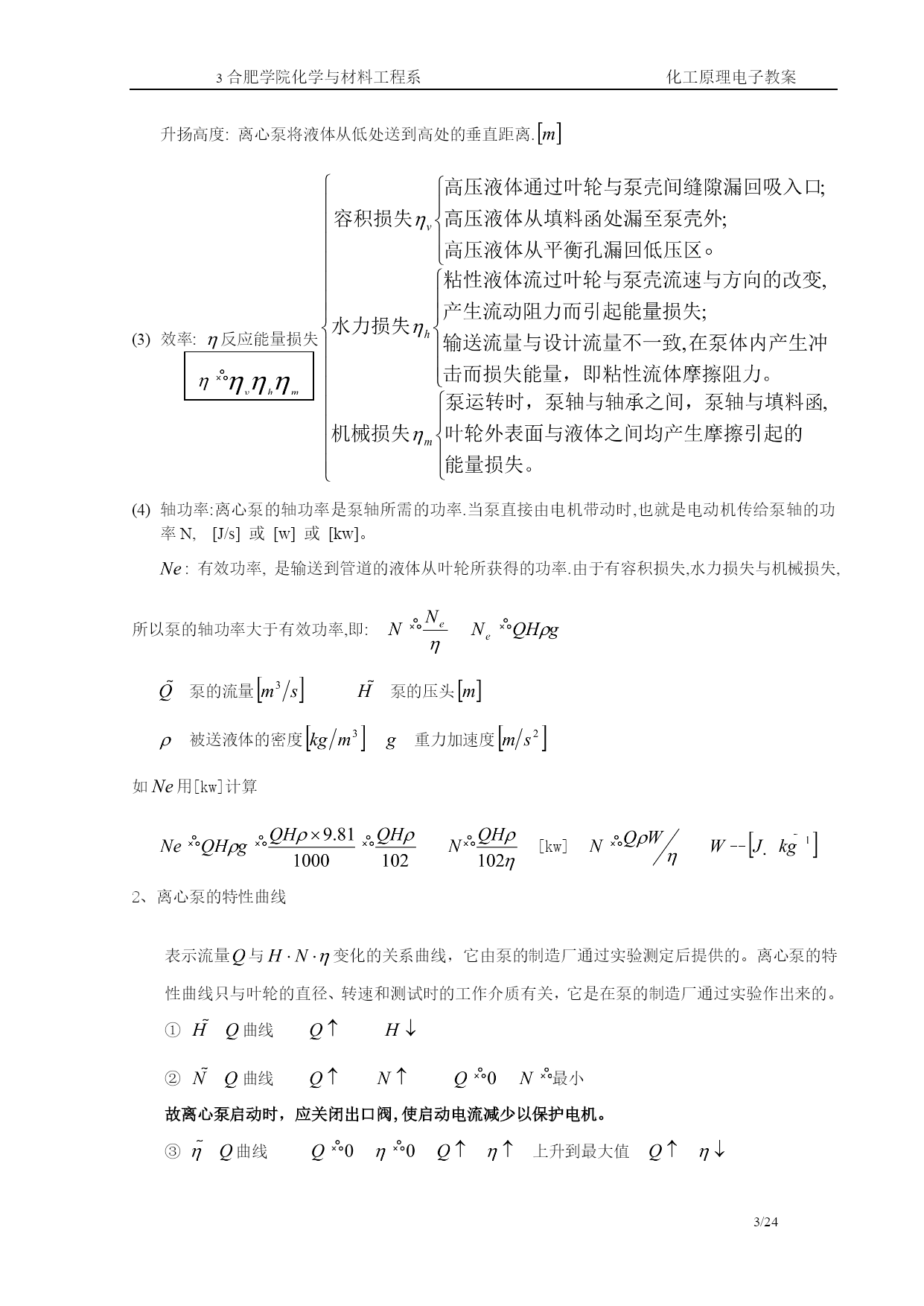

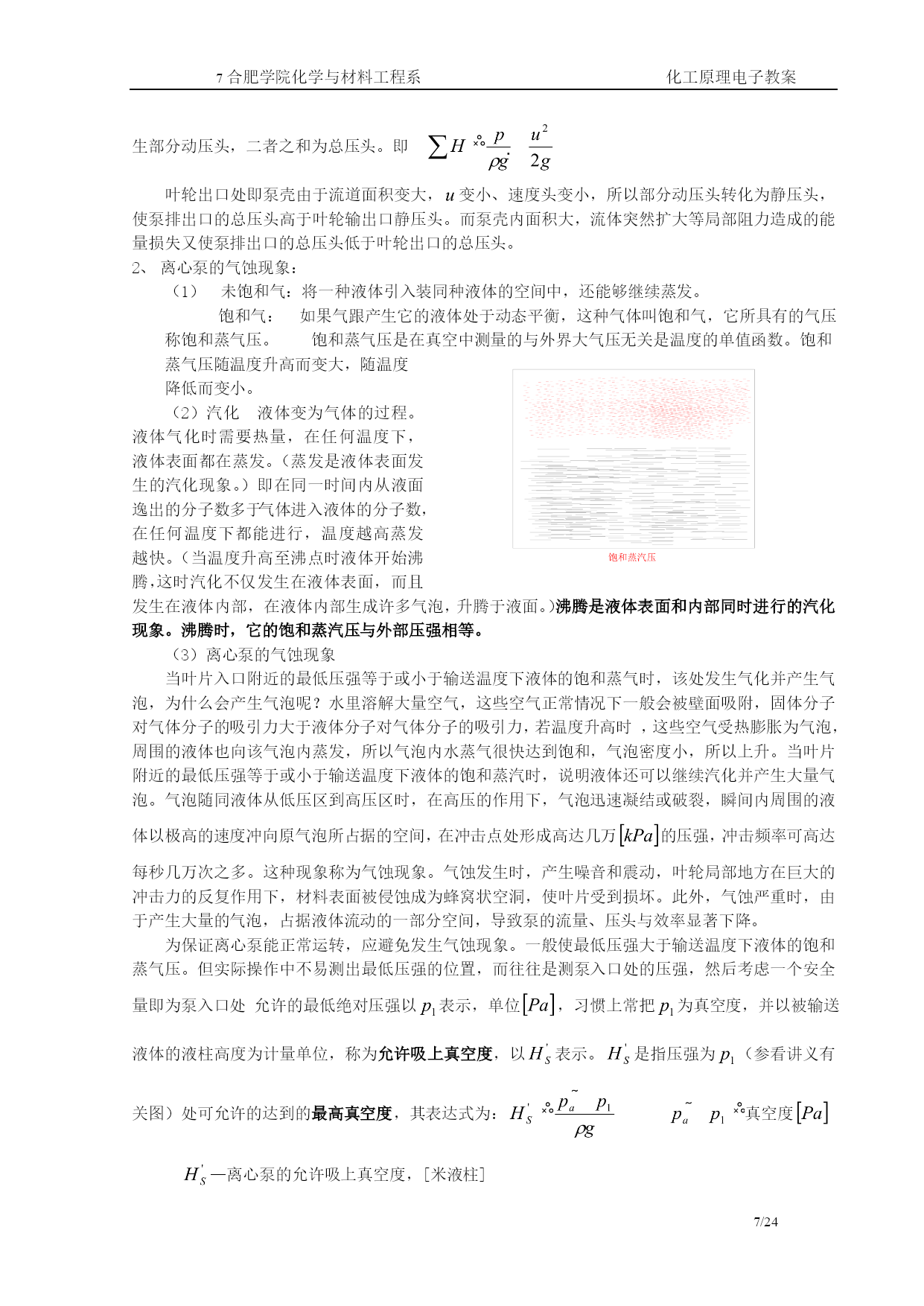

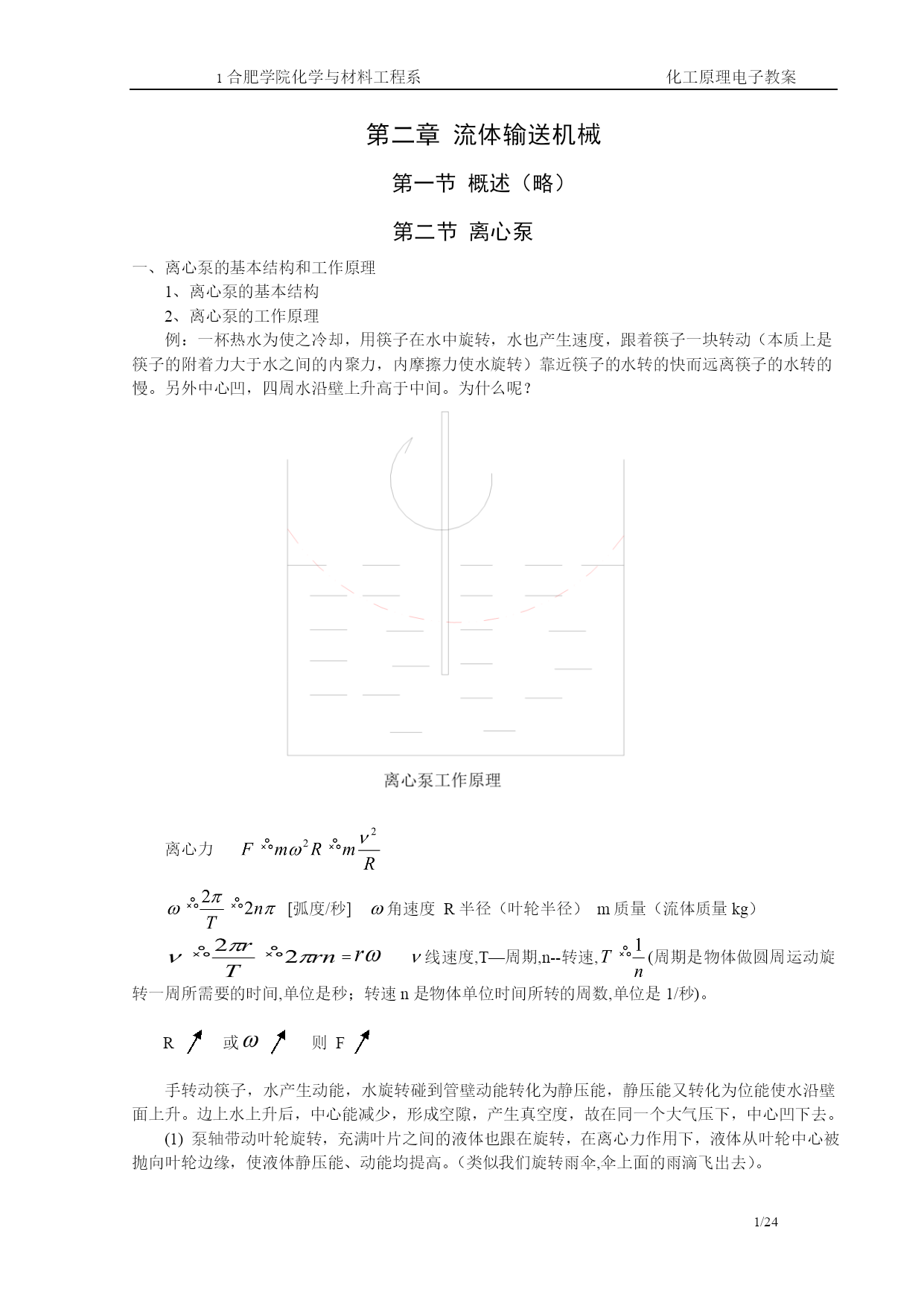

PAGE24合肥学院化学与材料工程系化工原理电子教案PAGE24/NUMPAGES24第二章流体输送机械第一节概述（略）第二节离心泵一、离心泵的基本结构和工作原理1、离心泵的基本结构2、离心泵的工作原理例：一杯热水为使之冷却，用筷子在水中旋转，水也产生速度，跟着筷子一块转动（本质上是筷子的附着力大于水之间的内聚力，内摩擦力使水旋转）靠近筷子的水转的快而远离筷子的水转的慢。另外中心凹，四周水沿壁上升高于中间。为什么呢？离心力[弧度/秒]角速度R半径（叶轮半径）m质量（流体质量kg）=线速度,T—周期,n--转速,(周期是物体做圆周运动旋转一周所需要的时间,单位是秒；转速n是物体单位时间所转的周数,单位是1/秒)。R或则F手转动筷子，水产生动能，水旋转碰到管壁动能转化为静压能，静压能又转化为位能使水沿壁面上升。边上水上升后，中心能减少，形成空隙，产生真空度，故在同一个大气压下，中心凹下去。(1)泵轴带动叶轮旋转，充满叶片之间的液体也跟在旋转，在离心力作用下，液体从叶轮中心被抛向叶轮边缘，使液体静压能、动能均提高。（类似我们旋转雨伞,伞上面的雨滴飞出去）。(2)液体从叶轮外缘进入泵壳后，由于泵壳中流道逐步加宽，液体流速变慢，又将部分动能转化为静压能，使泵出口处液体的压强进一步提高，于是液体以较高的压强从泵的排出口进入排出管路输送到所需场所。(3)当泵内液体从叶轮中心被抛向外缘时，在中心出形成低压区，由于贮槽液面上方的压强（一般为1[atm]）大于吸入口处的压强，在压强差的作用下，液体便经吸入管路，连续地被吸入泵内，以补充被排出的液体。离心泵之所以能够输送液体，主要依靠高速旋转的叶轮，产生离心力，在惯性作用下，获得了能量以提高压强。3、离心泵使用注意点：离心泵启动时，必须灌满水否则产生气缚。何为气缚？离心泵启动时，如果泵壳与吸入管路没有充满液体，则泵壳内存有空气，由于空气的密度远小于液体的密度，产生的离心力小，（离心力、）从叶轮中心甩出的液体少，因而叶轮中心处所形成的低压（真空度）不足以将贮槽内的液体吸入泵内（打不上水），此时虽启动离心泵也不能输送液体，此种现象称为气缚。4、离心泵的主要部件：（1）叶轮（泵的心脏）如讲义离心泵的结构图,每个叶轮有6~~12片弯曲的叶片。A、按有无盖板分B、按吸液方式分C、平衡孔：在叶轮后盖板上钻一些小孔，它的作用是使盖板与泵壳之间的空腔中一部分高压液体漏到低压区（吸入口处）以减少叶轮两侧的压力差。从而起到平衡一部分轴向推力的作用。（2）泵壳又称为蜗壳，因壳内有一个截面逐渐扩大的蜗牛式通道，泵壳不仅作为一个汇集由叶轮抛出液体部件，而且使部分动能有效地转变为静压能。在叶轮与泵壳之间有时还装一个固定不动而带有叶片的圆盘，这个圆盘称为导轮，由于导轮具有很多逐渐转向的流道，使高速液体流过时,均匀而缓和地将动能转变为静压能，减少能量损失。（3）轴封装置：泵轴与泵壳之间的密封称为轴封。其作用是防止高压液体从泵壳内沿轴而漏出，或者空气以相反方向漏入泵壳内。轴封二、离心泵的主要性能参数与特性曲线1、离心泵的主要性能参数流量:离心泵的流量又称送液能力,是指泵在单位时间里排到管路系统的液体体积或。压头:离心泵的压头又称为泵的扬程,是指泵对单位重量的流体所提供的有效能量,。升扬高度:离心泵将液体从低处送到高处的垂直距离.效率:反应能量损失轴功率:离心泵的轴功率是泵轴所需的功率.当泵直接由电机带动时,也就是电动机传给泵轴的功率N,[J/s]或[w]或[kw]。:有效功率,是输送到管道的液体从叶轮所获得的功率.由于有容积损失,水力损失与机械损失,所以泵的轴功率大于有效功率,即:泵的流量泵的压头被送液体的密度重力加速度如用[kw]计算[kw]--2、离心泵的特性曲线表示流量与变化的关系曲线，它由泵的制造厂通过实验测定后提供的。离心泵的特性曲线只与叶轮的直径、转速和测试时的工作介质有关，它是在泵的制造厂通过实验作出来的。①曲线②曲线最小故离心泵启动时，应关闭出口阀,使启动电流减少以保护电机。③曲线上升到最大值离心泵在一定转速下有一最高效率点,称为设计点。离心泵的工作范围称为泵的高效率区。通常为最高效率的92%左右，离心泵最好在此范围内工作。最高效率点，称为设计点。泵在最高效率相对应的流量及压头下工作最为经济，所以与最高效率点对应的称为最佳工况参数。离心泵的铭牌上标出的性能参数就是指该泵在运行时效率最高点的状况参数，根据输送条件的要求，离心泵往往不可能正好在最佳状况点上运转，因此一般只能规定一个工作范围，称为泵的高效率区，通常为最高效率的92%左右，如图中波折线所示的范围。究竟离心泵的特性曲线是如何作出来的请
