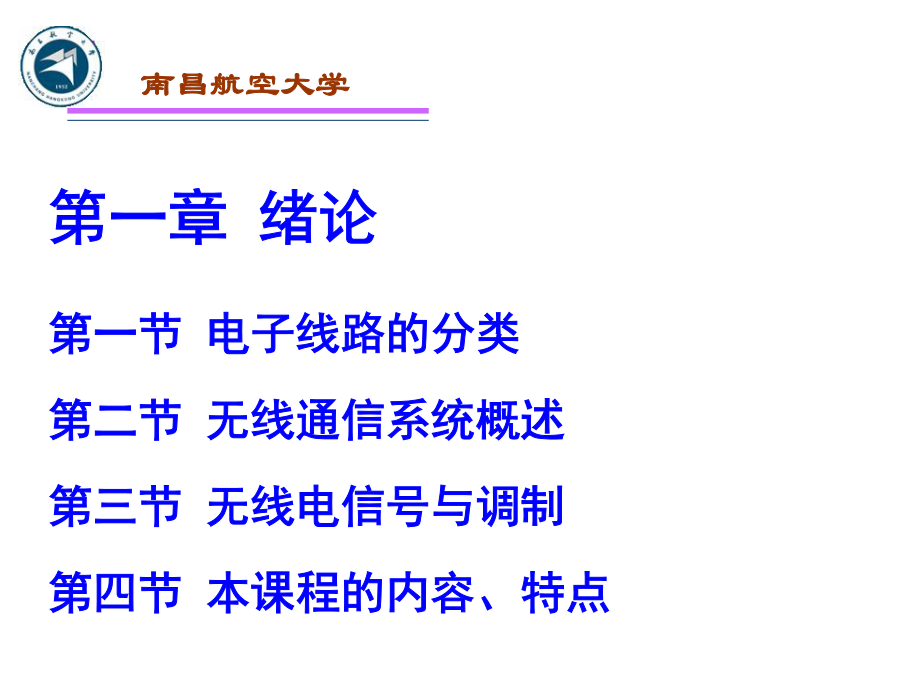

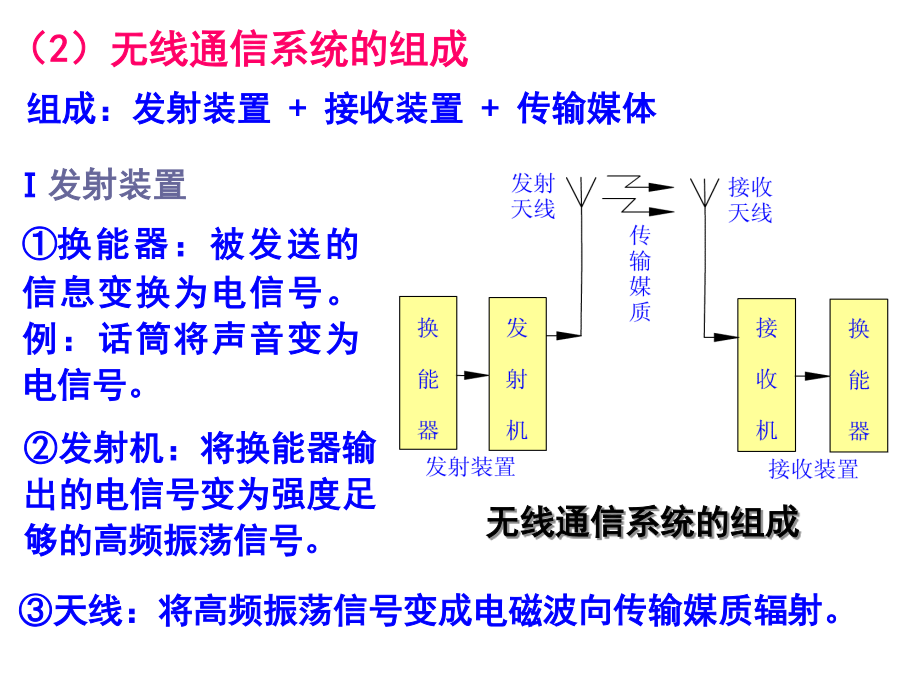

高频电子线路第一章绪论第一节电子线路的分类高频:通常指频率在300kHz~300MHz的范围,广播、电视、短波通信、移动通信等无线电设备都工作在这个频率范围之内。微波:泛指频率高于300MHz以上的范围,卫星电视、微波中继通信、雷达、导航等设备都工作在这个频率范围。第二节无线通信系统概述无线通信系统的组成调幅广播发射机的组成(4)数字无线通信数字无线通信系统的组成与无线通信系统相似,只需将模拟通信终端换成数字通信终端或者在模拟通信终端与调制解调器之间分别增加模拟-数字转换器(ADC)和数字-模拟转换器(DAC)即可。数字无线通信系统容易实现小型化,性能更加优越。按照工作频段或传输手段分类:中波通信、短波通信、超短波通信、微波通信和卫星通信等。按照通信方式来分类:(全)双工、半双工和单工方式。按照调制方式的不同来划分:调幅、调频、调相以及混合调制等。按照传送的消息的类型分类:有模拟通信和数字通信,也可以分为话音通信、图像通信、数据通信和多媒体通信等。第三节无线电信号与调制2.频谱特性周期信号可以分解为离散谱的叠加,非周期信号可以分解为连续谱的叠加。对于较复杂的信号(如语音信号、图像信号等),用频谱分析法表示较为方便。3.频率特性自然界中存在的电磁波的波谱很宽,无线通信中所用的无线电波只是一种波长比较长的电磁波,占据的频率范围很广。在自由空间中,波长与频率存在以下关系:с=ƒλ波段名称4.传播特性传播特性指的是无线电信号的传播方式、传播距离、传播特点等。无线电信号的传播特性主要根据其所处的频段或波段来区分。波段5.调制特性调制:用调制信号去控制高频载波的参数,使载波信号的某一个或几个参数按照调制信号的规律变化。调制在无线通信中的作用至关重要:1.高频适于天线辐射和无线传播。2.可以实现信道的复用,提高信道利用率。根据载波受调参数的不同,调制分为三种基本方式:振幅调制(调幅)AM频率调制(调频)FM相位调制(调相)PM在高频电路中,我们要处理的无线电信号主要有三种:1.消息(基带)信号——低频信号没有进行调制之前的原始信号,也称调制信号。2.高频载波信号——高频信号用于调制的高频振荡(载波)信号和用于解调的本地振荡信号(或称恢复载波),一般为单一频率的正弦(或余弦)信号或脉冲信号高频信号。3.已调信号——高频信号调制信号对载波信号进行调制以后的信号。调制举例:AM调制把实现调制和解调的部件分别称为调制器和解调器,有时将它们组合在一起称为调制解调器(modem)。衡量调制器和解调器性能优劣的指标:1.调制方式的频带利用率或频谱有效性2.功率有效性3.抗干扰和噪声的能力。第四节本课程的内容、特点2.功能与电路形式多学时安排(48学时)1、在无线通信中为什么要采用高频载波调制传输?2、在无线通信电路中,“调制”和“混频”都可以实现将一个信号从低频变到高频,这两个概念有什么区别?
