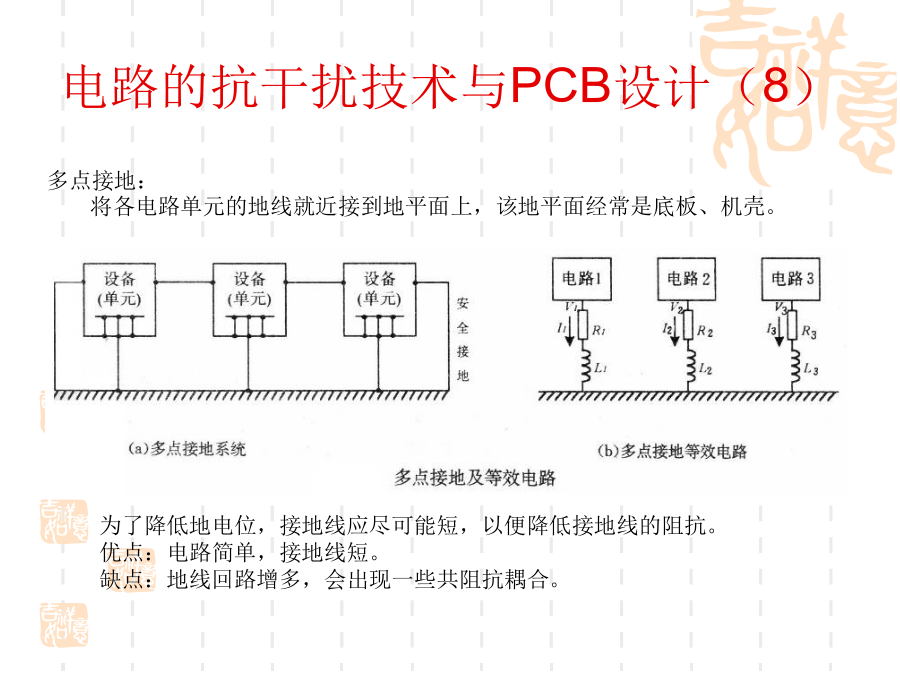

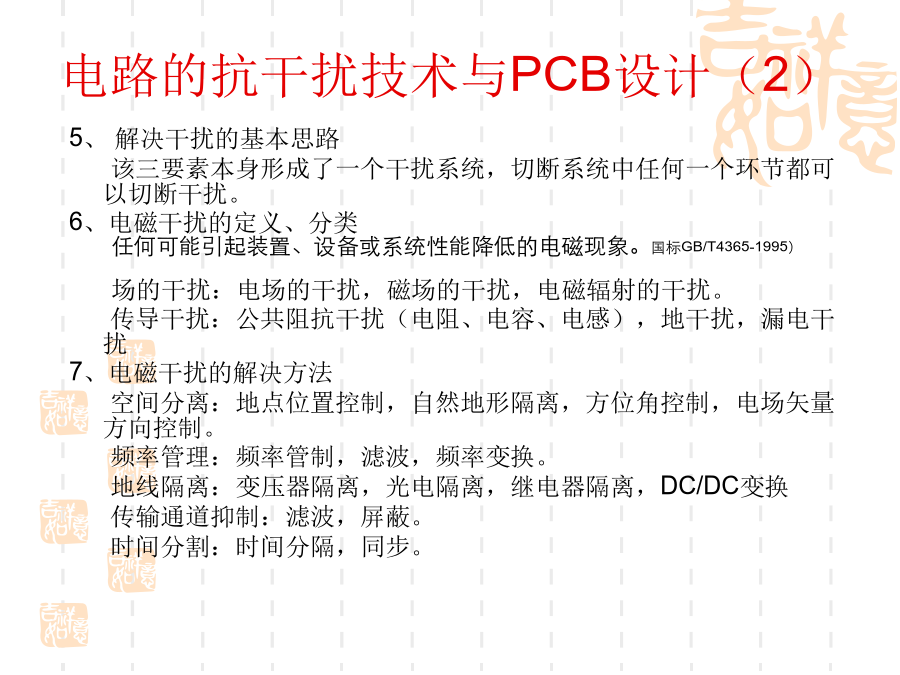

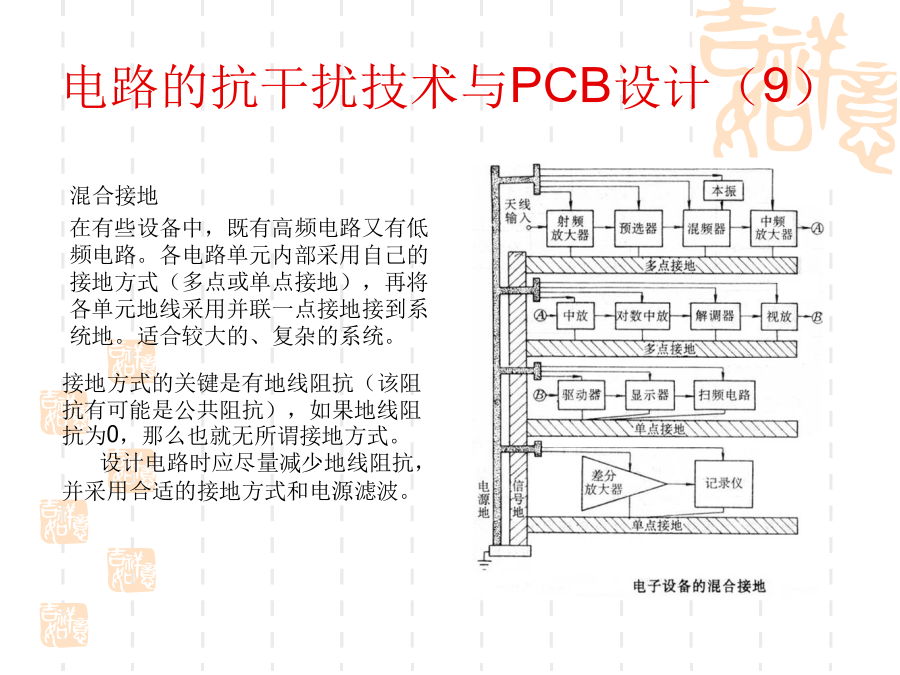

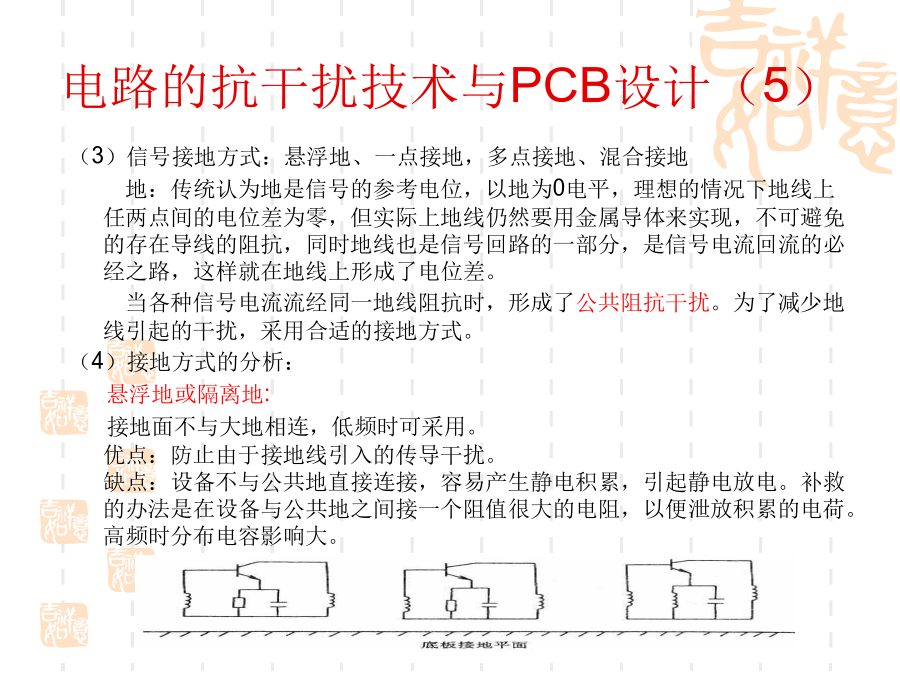

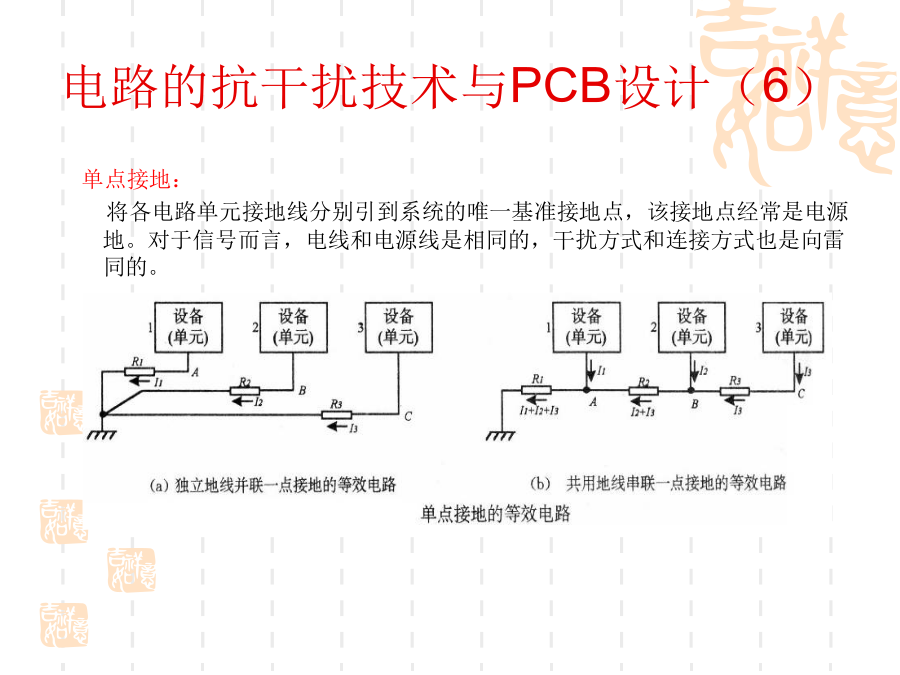

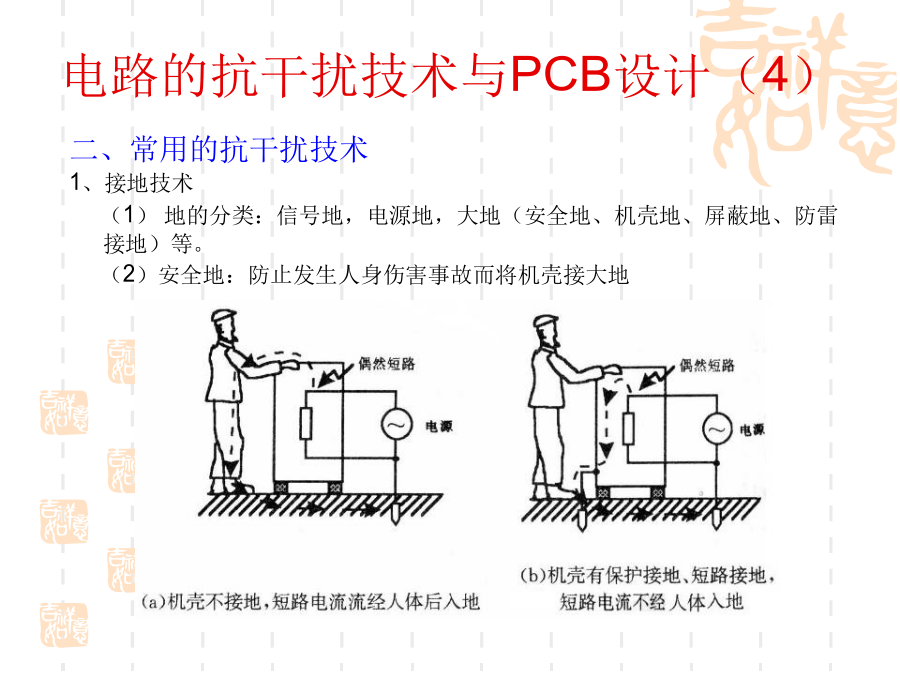

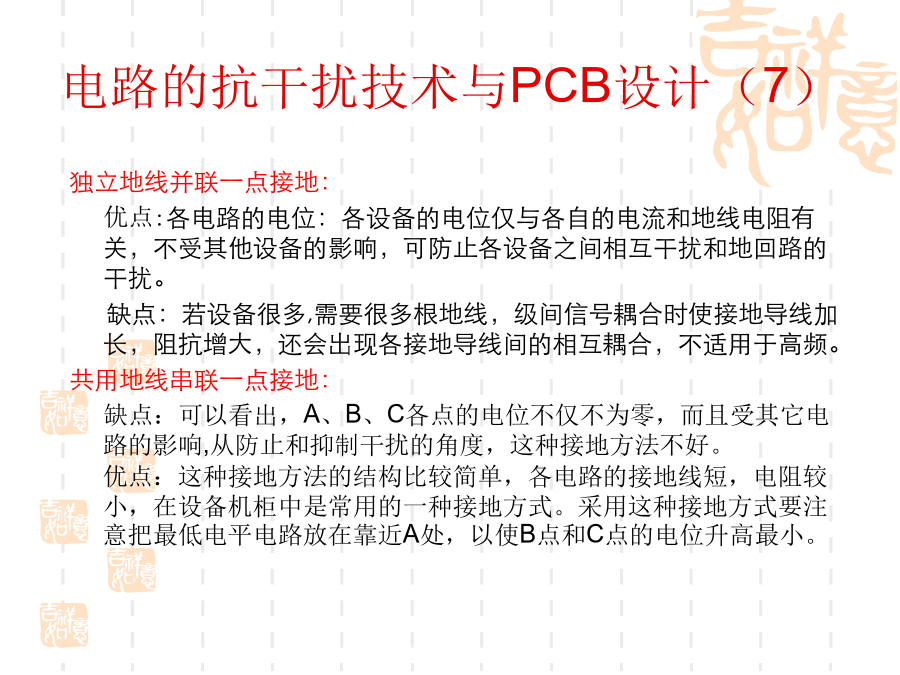

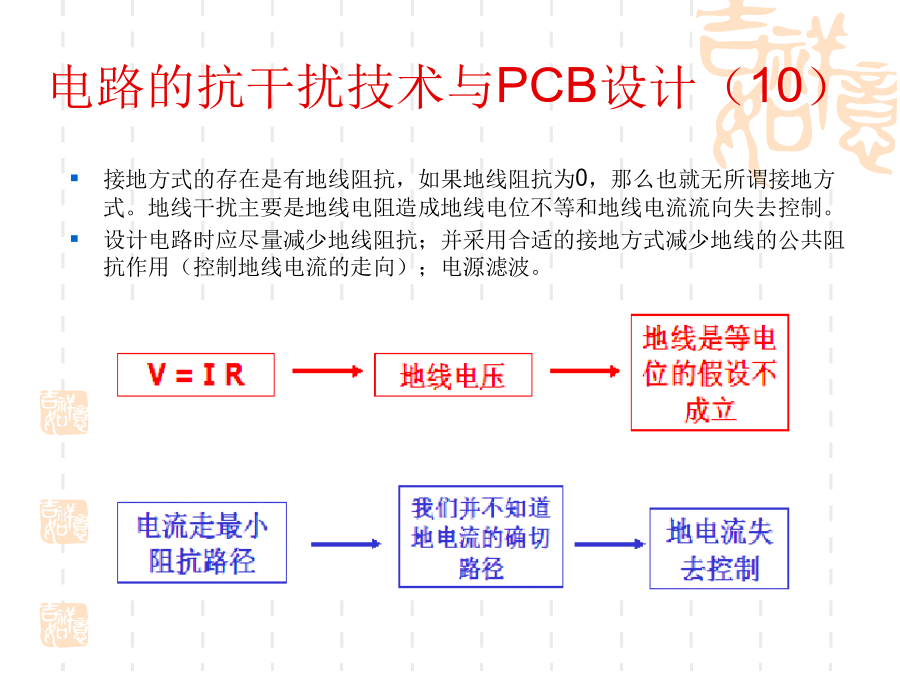

一、电磁兼容的基本概念1、问题的提出：随着电子技术的发展，电子设备的应用越来越普及，电子系统的规模越来越庞大，而体积却越来越小，电子设备的安装越来越密集，电子设备内部元器件的安装密度越来越高。使得电子设备之间、设备内部电路之间的干扰问题越来越突出。2、什么是电磁兼容?电磁兼容性（ElectromagneticCompatibility----EMC)是指设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁干扰的能力。（国标GB/T4365-1995）通俗的讲：电磁兼容是指多个设备或系统在同一环境中能够正常工作。其含义包括两个方面：不能形成干扰，也不能被干扰。换句话说：电磁兼容解决的是设备间干扰与被干扰的问题。3、电磁兼容研究的主要内容：电磁兼容设计；电磁兼容测试；电磁兼容标准及电磁兼容预测。4、电磁干扰的三要素：电路的抗干扰技术与PCB设计（2）电路的抗干扰技术与PCB设计（3）电路的抗干扰技术与PCB设计（4）电路的抗干扰技术与PCB设计（5）电路的抗干扰技术与PCB设计（6）电路的抗干扰技术与PCB设计（7）电路的抗干扰技术与PCB设计（8）电路的抗干扰技术与PCB设计（9）电路的抗干扰技术与PCB设计（10）电路的抗干扰技术与PCB设计（11）电路的抗干扰技术与PCB设计（12）电路的抗干扰技术与PCB设计（13）电路的抗干扰技术与PCB设计（14）电路的抗干扰技术与PCB设计（15）电路的抗干扰技术与PCB设计（16）电路的抗干扰技术与PCB设计（17）电路的抗干扰技术与PCB设计（18）电路的抗干扰技术与PCB设计（19）电路的抗干扰技术与PCB设计（20）电路的抗干扰技术与PCB设计（21）电路的抗干扰技术与PCB设计（22）电路的抗干扰技术与PCB设计（23）电路的抗干扰技术与PCB设计（24）电路的抗干扰技术与PCB设计（25）电路的抗干扰技术与PCB设计（26）电路的抗干扰技术与PCB设计（27）电路的抗干扰技术与PCB设计（28）电路的抗干扰技术与PCB设计（29）电路的抗干扰技术与PCB设计（30）电路的抗干扰技术与PCB设计（31）电路的抗干扰技术与PCB设计（32）电路的抗干扰技术与PCB设计（33）电路的抗干扰技术与PCB设计（34）电路的抗干扰技术与PCB设计（35）电路的抗干扰技术与PCB设计（36）电路的抗干扰技术与PCB设计（37）在设计印制板时需要先行绘制原理图。这样可以保证不会出现电路原理上的错误；资料完整；添加元件速度快。原理图绘制的基本原则：（1）符合人的读图习惯（2）尽量体现出电路原理方面的结构、特点等，容易理解（图形文件）（3）符合一定的技术标准原理图中的几个要素：（1）元件：元件标号、参数和型号、封装等（2）连线：细线、总线、节点（3）网络标号（4）注释原理图绘制的步骤与考虑（1）布局电路的主要部分布置在图纸的中间部分，次要部分布置在图纸的周围以信号的流程为导向，从左到右、从上到下排列属于同一电路单元内的元件集中放置不同电路单元之间留有间隔（电路图是有节奏的）整个图纸布局要相对匀称，清晰特殊元件的位置要体现出元件的功能和要求（2）布线横平竖直，减少交叉，便于视线追踪对于相同性质的多根连线使用总线连接对于连接距离比较长的连线用标号连接电路的抗干扰技术与PCB设计（41）电路的抗干扰技术与PCB设计（42）电路的抗干扰技术与PCB设计（43）电路的抗干扰技术与PCB设计（44）电路的抗干扰技术与PCB设计（45）电路的抗干扰技术与PCB设计（46）电路的抗干扰技术与PCB设计（47）电路的抗干扰技术与PCB设计（48）电路的抗干扰技术与PCB设计（49）电路的抗干扰技术与PCB设计（50）电路的抗干扰技术与PCB设计（51）电路的抗干扰技术与PCB设计（52）电路的抗干扰技术与PCB设计（53）
