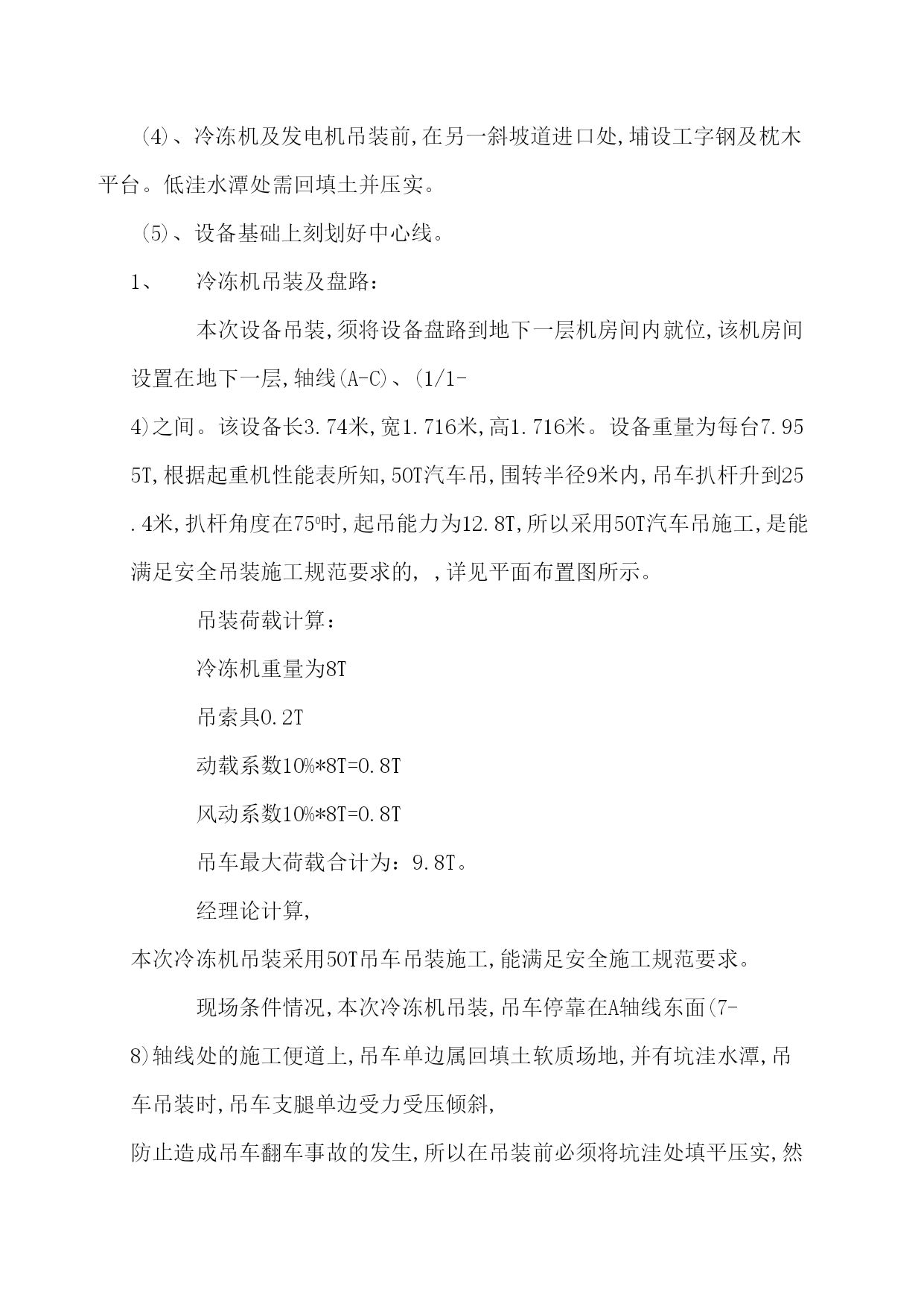

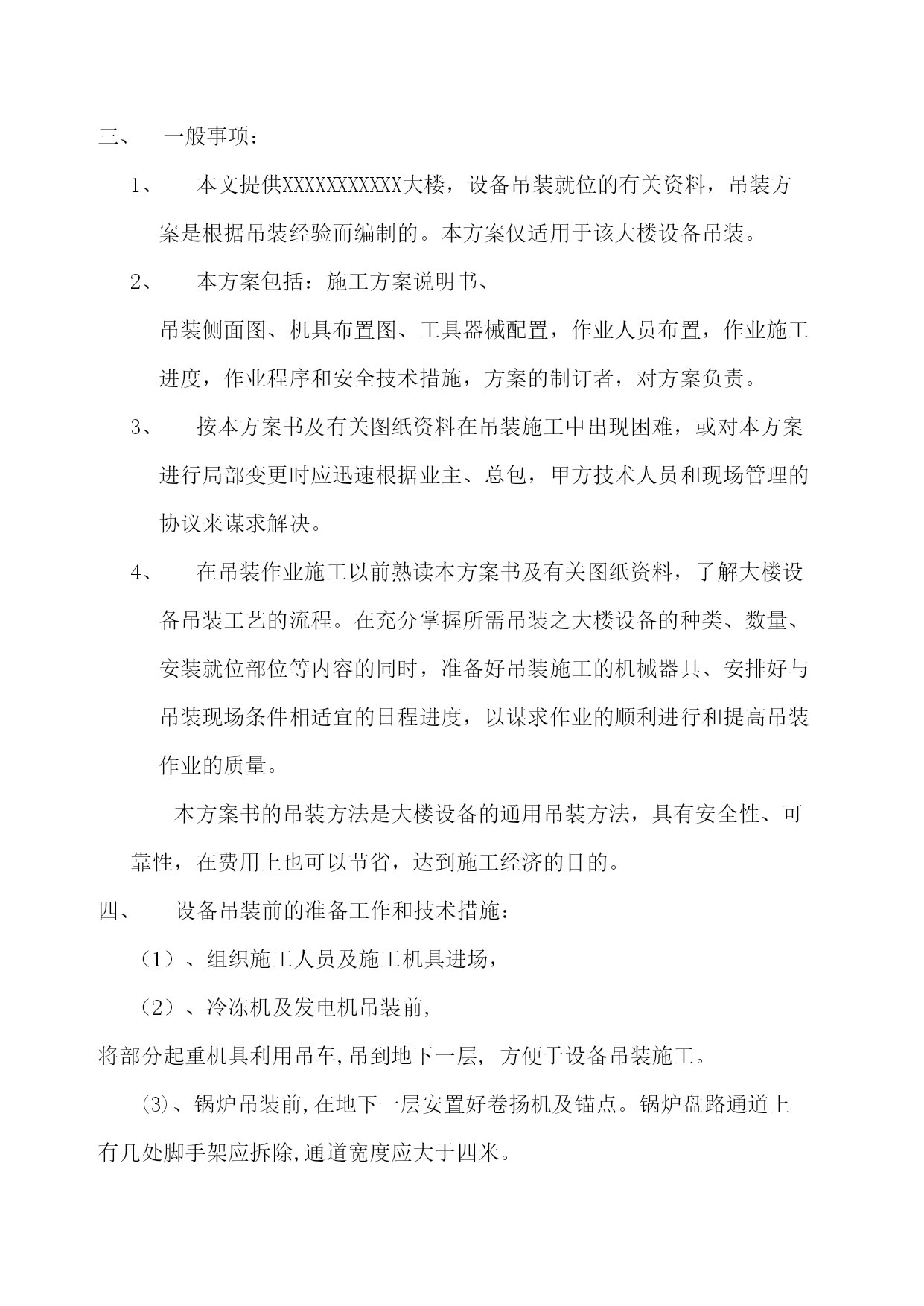

设备吊装施工方案工程概况：上海XXXXXX工程，位于XXX路XXX号，是一幢连体群房结构大楼新酒店。该大楼共有X台设备需要吊装到地下X层就位，标高为X米左右。锅炉设备3台,规格为长3.3米、宽1.88米，高2.18米,单件重量为6.3T。冷冻机3台,规格为长3.74米、宽1.716米，高1.716米,单件重量为7.955T。发电机1台,规格为长3.5米、宽1.26米、高2.023米。单件重量为8T。甲方须提供设备布置平面图及有关楼面结构图和有关资料。二、施工管理机构和人员配合项目经理：XXX工程负责人：XXX吊装工程师：XXX安全员：XXX施工人员起重指挥2人起重工6人监护2人三、一般事项：本文提供XXXXXXXXXXX大楼，设备吊装就位的有关资料，吊装方案是根据吊装经验而编制的。本方案仅适用于该大楼设备吊装。本方案包括：施工方案说明书、吊装侧面图、机具布置图、工具器械配置，作业人员布置，作业施工进度，作业程序和安全技术措施，方案的制订者，对方案负责。按本方案书及有关图纸资料在吊装施工中出现困难，或对本方案进行局部变更时应迅速根据业主、总包，甲方技术人员和现场管理的协议来谋求解决。在吊装作业施工以前熟读本方案书及有关图纸资料，了解大楼设备吊装工艺的流程。在充分掌握所需吊装之大楼设备的种类、数量、安装就位部位等内容的同时，准备好吊装施工的机械器具、安排好与吊装现场条件相适宜的日程进度，以谋求作业的顺利进行和提高吊装作业的质量。本方案书的吊装方法是大楼设备的通用吊装方法，具有安全性、可靠性，在费用上也可以节省，达到施工经济的目的。设备吊装前的准备工作和技术措施：（1）、组织施工人员及施工机具进场，（2）、冷冻机及发电机吊装前,将部分起重机具利用吊车,吊到地下一层,方便于设备吊装施工。(3)、锅炉吊装前,在地下一层安置好卷扬机及锚点。锅炉盘路通道上有几处脚手架应拆除,通道宽度应大于四米。(4)、冷冻机及发电机吊装前,在另一斜坡道进口处,埔设工字钢及枕木平台。低洼水潭处需回填土并压实。(5)、设备基础上刻划好中心线。冷冻机吊装及盘路：本次设备吊装,须将设备盘路到地下一层机房间内就位,该机房间设置在地下一层,轴线(A-C)、(1/1-4)之间。该设备长3.74米,宽1.716米,高1.716米。设备重量为每台7.955T,根据起重机性能表所知,50T汽车吊,围转半径9米内,吊车扒杆升到25.4米,扒杆角度在750时,起吊能力为12.8T,所以采用50T汽车吊施工,是能满足安全吊装施工规范要求的,,详见平面布置图所示。吊装荷载计算：冷冻机重量为8T吊索具0.2T动载系数10%*8T=0.8T风动系数10%*8T=0.8T吊车最大荷载合计为：9.8T。经理论计算,本次冷冻机吊装采用50T吊车吊装施工,能满足安全施工规范要求。现场条件情况,本次冷冻机吊装,吊车停靠在A轴线东面(7-8)轴线处的施工便道上,吊车单边属回填土软质场地,并有坑洼水潭,吊车吊装时,吊车支腿单边受力受压倾斜,防止造成吊车翻车事故的发生,所以在吊装前必须将坑洼处填平压实,然后在吊车的四个支腿下面各填上一块钢路基箱,进行施吊,钢路基箱其规格为长6米、宽1.5米、高0.2米。确保安全施吊。具体施工方法见草图所示。本次冷冻机吊装孔,设置在A轴线东面(7-8)轴线处的另一待建斜坡道口处,经现场察看,该吊装孔处属回填土斜坡道,并有坑洼水潭,须填平压实。本次冷冻机吊装前,在该回填土斜坡道上,须搭设临时性钢平台施工,搭设钢平台材料采用30#工字钢四根,每根工字钢长度为8米。分两组搭设,每组两根工字钢左右水平且平形搭设,两组工字钢的中心距离以冷冻机底座的中心距离尺寸为准设置。钢平台一端挂于地下一层进户处的砼梁上,另一端挂于斜坡道上,钢平台底部用枕木横向埔设,增加其受压荷载,使钢平台斜坡度控制在50左右。具体施工方法见草图所示。冷冻机吊装：吊车和运输车辆由工地大门进入右转弯,并停靠在A轴线东面的施工便道上。见草图所示。冷冻机边卸车边吊装,当设备水平吊空并移到钢平台上空0.3米时,在冷冻机两端底座受力处,各设置一只8T坦克轮子,将冷冻机缓慢降落到四只坦克轮子上,各只坦克轮子有专人看管,防止坦克轮子滑移。然后在冷冻机后端糸上钢丝绳,挂上一只5T手拉葫芦。在50T吊车外侧路基钢板上,电焊设置丁字铁作为地锚。将该5T手拉葫芦固定在地锚上。防止设备在斜坡道钢平台上滑移,当冷冻机四个底角座平稳座落在四只坦克轮子上时,拉紧防倒冲的5T手拉葫芦。经检查设备四周稳定后准备卸钩。设备卸钩后,利用5T手拉葫芦缓慢松涟条,将冷冻机沿着钢平台斜坡道滚运到地下一层水平停稳后,再卸掉该5T手拉葫芦。具体施工方法见草图所示。冷冻机地下一
