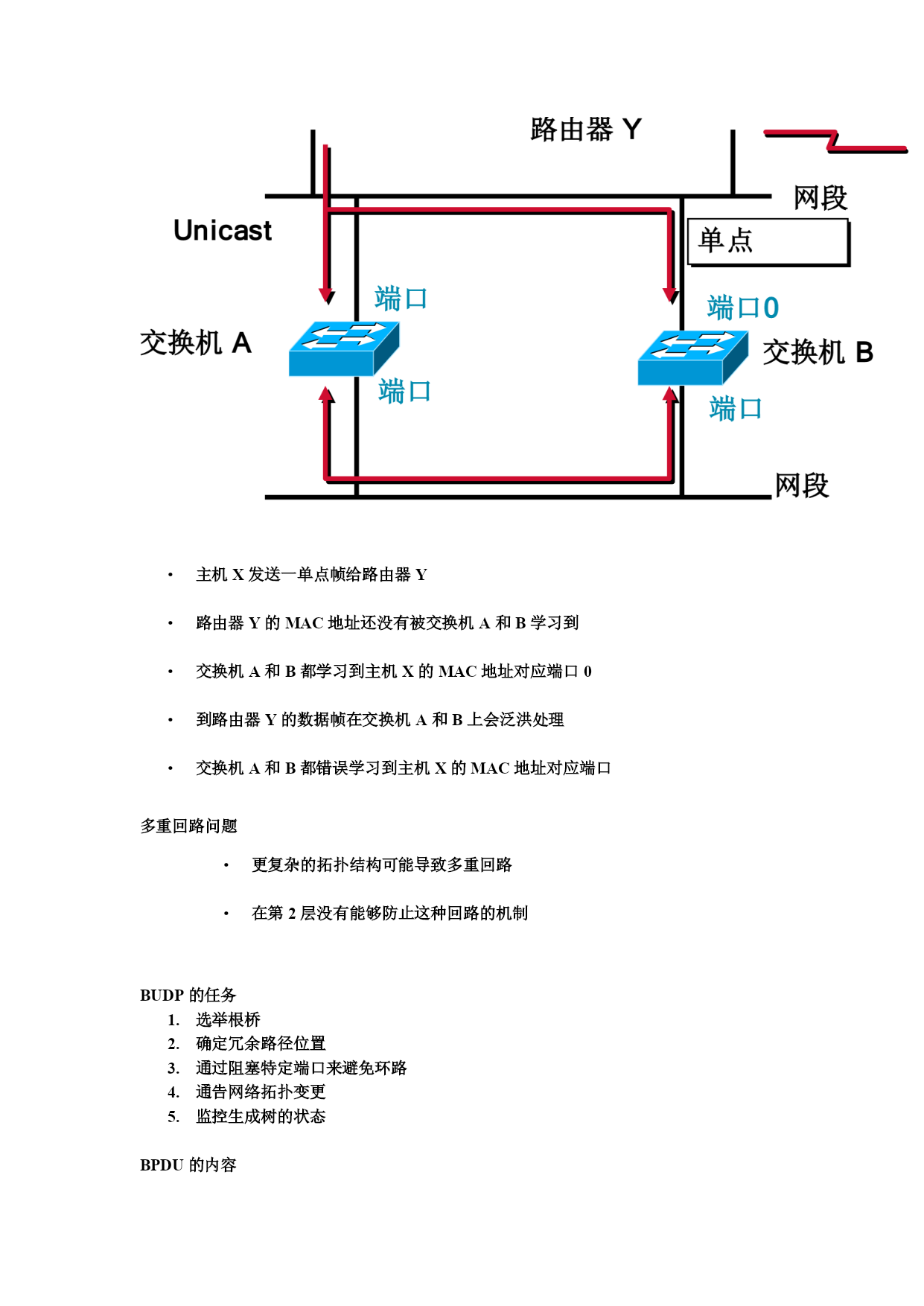

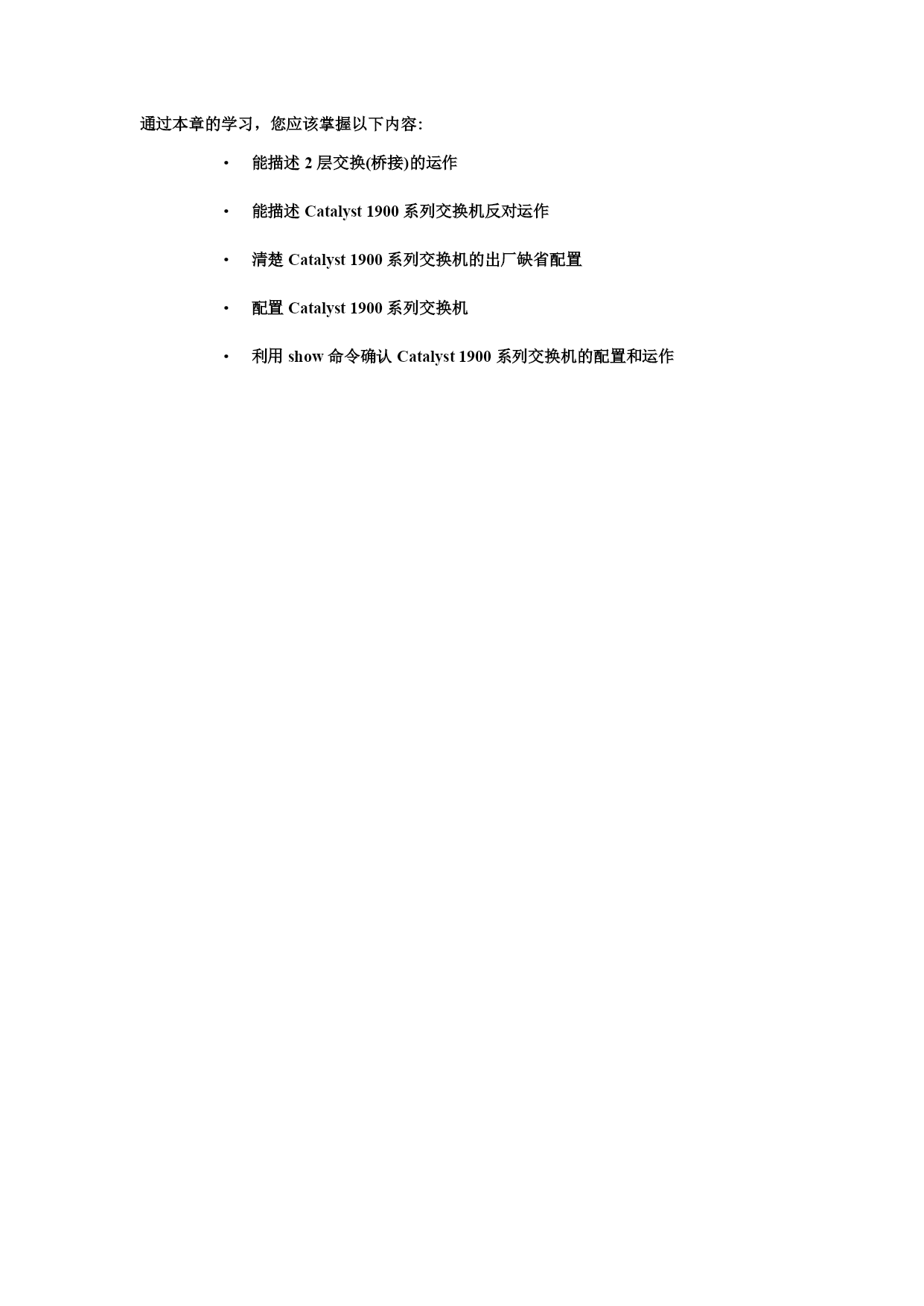

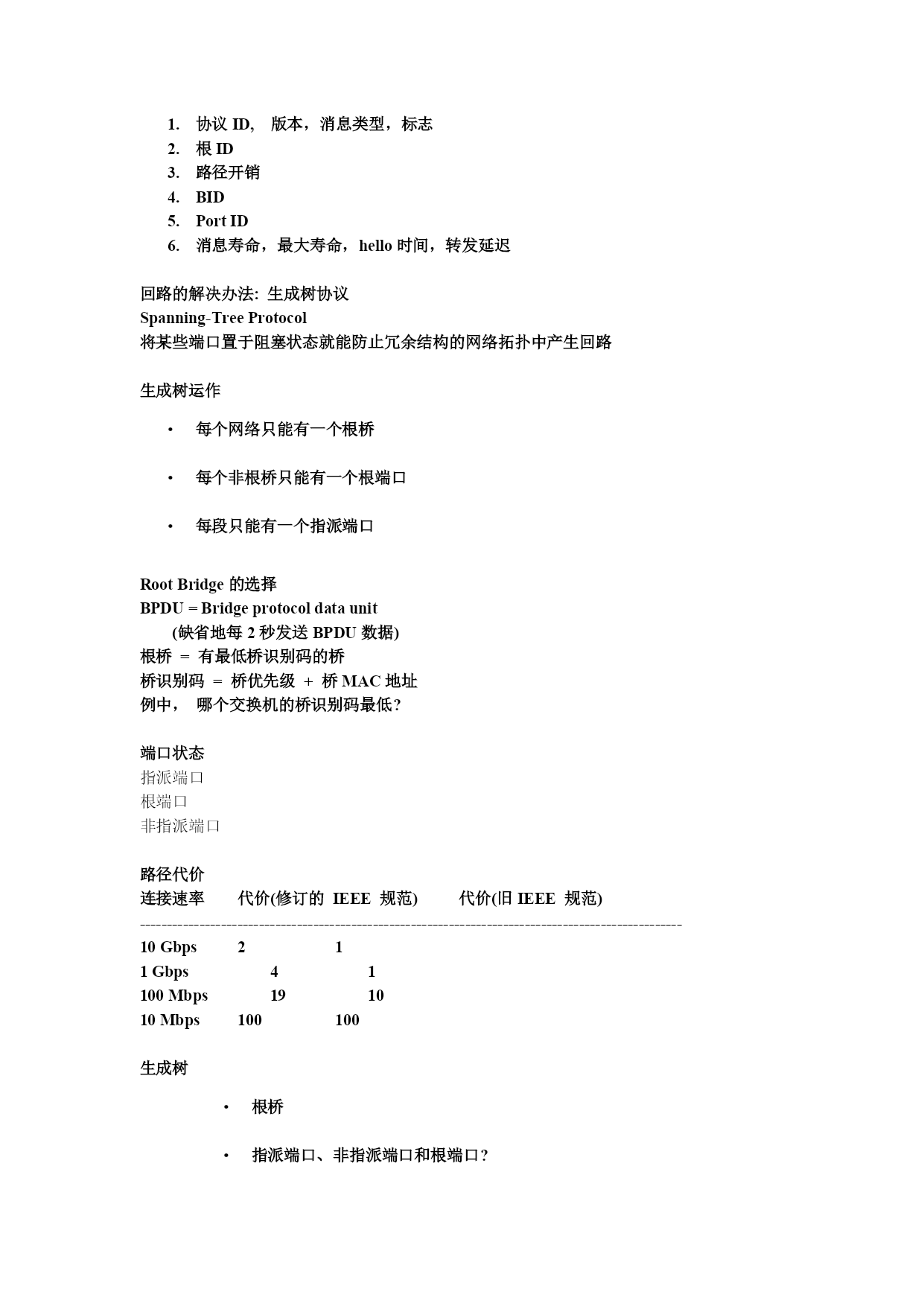

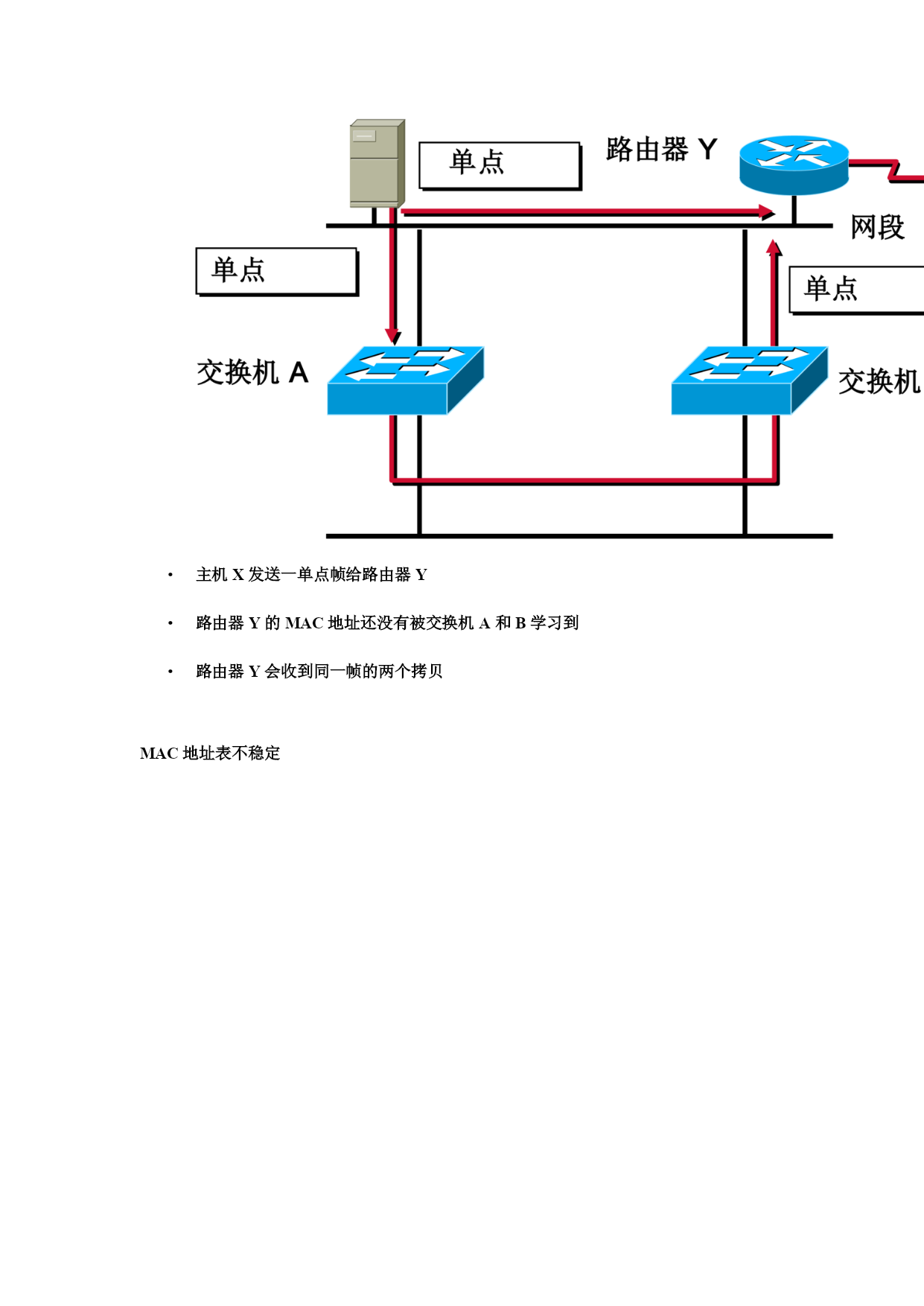

实验八交换机的配置（理论部分）本章目标通过本章的学习，您应该掌握以下内容:能描述2层交换(桥接)的运作能描述Catalyst1900系列交换机运作清楚Catalyst1900系列交换机的出厂缺省配置配置Catalyst1900系列交换机利用show命令确认Catalyst1900系列交换机的配置和运作交换机的三个功能地址学习帧的转发/过滤回路防止交换机学习主机的位置的过程最初开机时MAC地址表是空的主机A发送数据帧给主机C交换机通过学习数据帧的源MAC地址，记录下主机A的MAC地址对应端口E0该数据帧转发到除端口E0以外的其它所有端口(不清楚目标主机的单点传送用泛洪方式)主机D发送数据帧给主机C交换机通过学习数据帧的源MAC地址，记录下主机D的MAC地址对应端口E03该数据帧转发到除端口E3以外的其它所有端口(不清楚目标主机的单点传送用泛洪方式)交换机A发送数据帧给主机C在地址表中有目标主机，数据帧不会泛洪而直接转发广播帧和多点传送帧主机D发送广播帧或多点帧广播帧或多点帧泛洪到除源端口外的所有端口冗余网络拓扑冗余拓扑消除了由于单点故障所引致的网络不通问题冗余拓扑却带来了广播风暴、重复帧和MAC地址表不稳定的问题广播风暴交换机不停地发出广播信息重复帧主机X发送一单点帧给路由器Y路由器Y的MAC地址还没有被交换机A和B学习到路由器Y会收到同一帧的两个拷贝MAC地址表不稳定主机X发送一单点帧给路由器Y路由器Y的MAC地址还没有被交换机A和B学习到交换机A和B都学习到主机X的MAC地址对应端口0到路由器Y的数据帧在交换机A和B上会泛洪处理交换机A和B都错误学习到主机X的MAC地址对应端口多重回路问题更复杂的拓扑结构可能导致多重回路在第2层没有能够防止这种回路的机制BUDP的任务选举根桥确定冗余路径位置通过阻塞特定端口来避免环路通告网络拓扑变更监控生成树的状态BPDU的内容协议ID,版本，消息类型，标志根ID路径开销BIDPortID消息寿命，最大寿命，hello时间，转发延迟回路的解决办法:生成树协议Spanning-TreeProtocol将某些端口置于阻塞状态就能防止冗余结构的网络拓扑中产生回路生成树运作每个网络只能有一个根桥每个非根桥只能有一个根端口每段只能有一个指派端口RootBridge的选择BPDU=Bridgeprotocoldataunit(缺省地每2秒发送BPDU数据)根桥=有最低桥识别码的桥桥识别码=桥优先级+桥MAC地址例中，哪个交换机的桥识别码最低?端口状态指派端口根端口非指派端口路径代价连接速率代价(修订的IEEE规范)代价(旧IEEE规范)----------------------------------------------------------------------------------------------------10Gbps211Gbps41100Mbps191010Mbps100100生成树根桥指派端口、非指派端口和根端口?各端口分别是转发还是阻塞状态?生成树端口状态生成树会将每个端口的状态作以下变换:阻塞侦听学习转发生成树重新生成关键:收敛时间当所有交换机和桥的端口都改变到要么是转发要么是阻塞状态是发生收敛当网络拓扑发生改变时，交换机和桥必须重新生成生成权，否则可能损及传送中的用户数据桥与交换机的比较桥基于软件实现每个桥只能有一个生成树每个桥通常最多到16个端口交换机基于硬件实现(ASIC)每个交换机可以有多个生成树有更多的端口帧交换直通转发交换机检测到目标地址后即转发帧存贮转发完整地收到帧并检查无错后才转发片断转发(直通转发的修订版)—Cat1900的缺省模式交换机检测到帧的前64字节后即转发双工综述半双工(CSMA/CD)单向数据传送冲突可能性高用集线器连接全双工只能用于点对点连接到特定的端口两端均须支持全双工无冲突冲突检测电路关闭配置交换机Catalyst1900菜单界面基于Web的管理VSM(VisualSwitchManager)IOS命令行界面双工不匹配连接的两个端口人工地设置了不同的双工参数交换机端口为自动协商模式，连接到端口的另一端设为不自动协商的全双工模式，会导致交换机的端口置于半双工模式本章总结通过本章的学习，您应该掌握以下内容:能描述2层交换(桥接)的运
