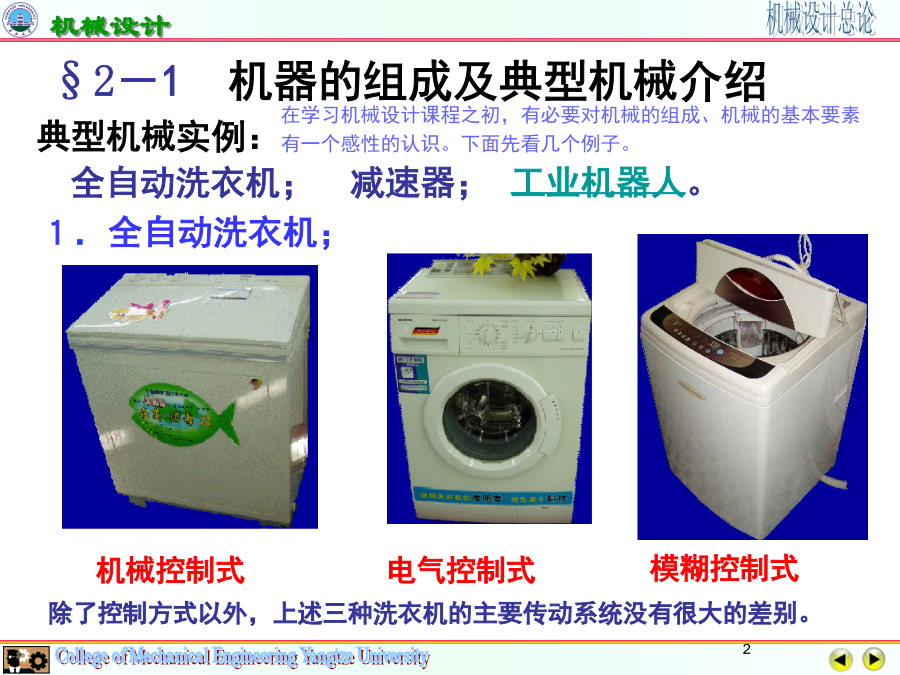

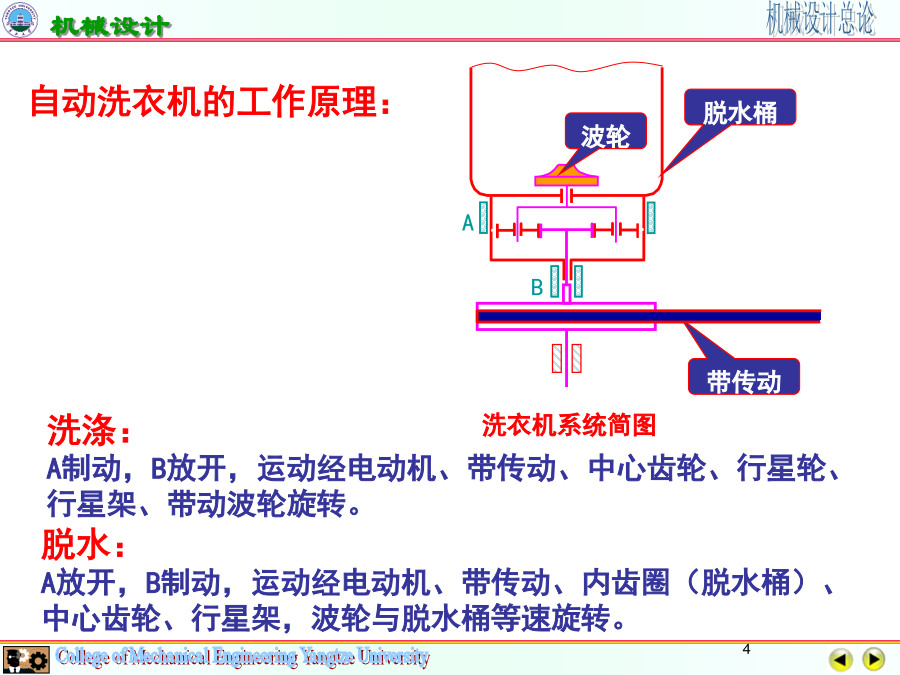

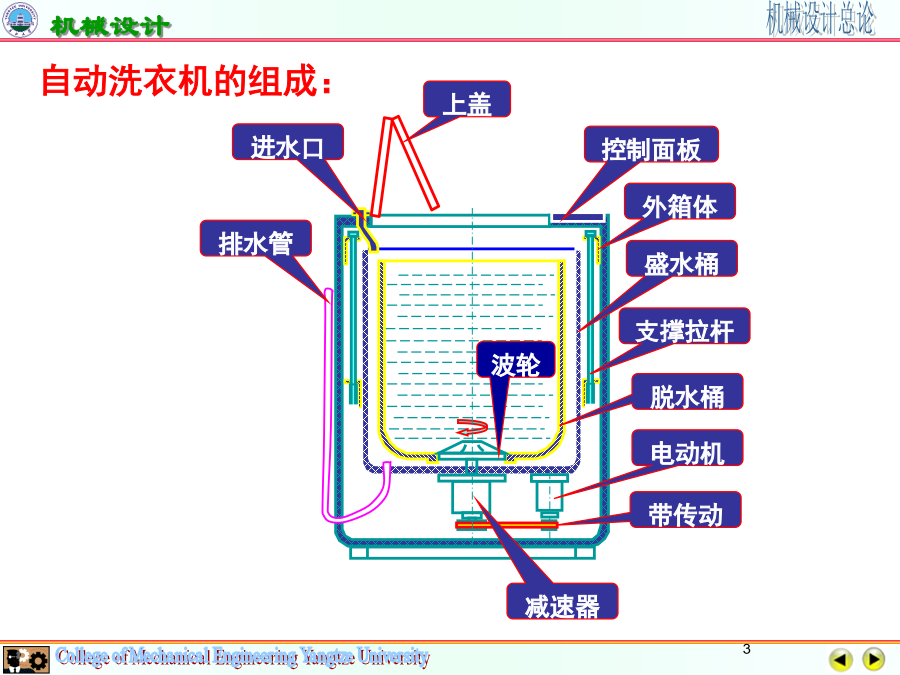

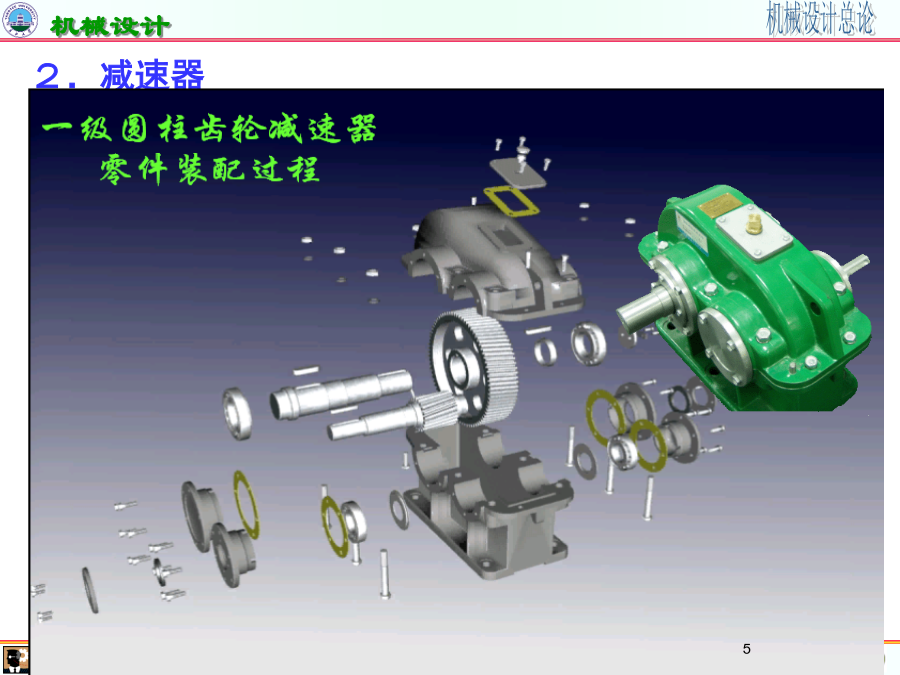

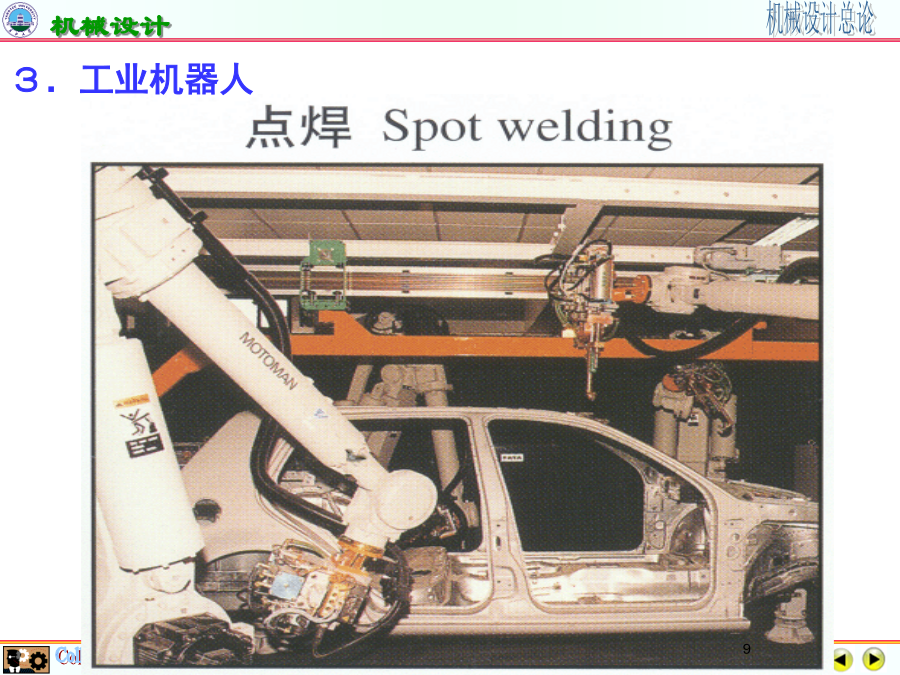

第2章机械设计总论在学习机械设计课程之初，有必要对机械的组成、机械的基本要素有一个感性的认识。下面先看几个例子。自动洗衣机的组成：洗涤：A制动，B放开，运动经电动机、带传动、中心齿轮、行星轮、行星架、带动波轮旋转。２．减速器3.工业机器人弧焊切割点焊搬运研磨３．工业机器人潘存云教授研制潘存云教授研制潘存云教授研制潘存云教授研制潘存云教授研制典型机械实例：定义：机器是执行机械运动的装置，用来变换或传递能量、物料、信息。机构是用来传递运动和力的、有一个构件为机架的、用构件间能够相对运动的连接方式组成的构件系统。§2-2设计机器的一般程序设计任务书潘存云教授研制为了确定零件的基本尺寸，必须完成以下工作：四、技术文件编制潘存云教授研制设计机器的任务是在当前技术发展所能达到的条件下，根据生产及生活的需要提出的。不管机器的类型如何，一般来说，对机器都要提出以下的基本要求：经济性要求——机器的经济性体现在设计、制造和使用的全过程中，设计机器时就要全面综合地进行考虑。设计制造的经济性表现为机器的成本低，使用经济性表现为高生产率高效率、低能耗、以及低的管理和维护费用等。教材与参考书教材—濮良贵，纪名刚.机械设计.8版.北京：高等教育出版社，2006.《机械设计课程设计图册》、《机械设计课程设计指导书》手册—《机械设计手册》参考书1.吴宗泽.机械设计.北京：高等教育出版社，2001.2.《机械设计》（第四版）邱宣怀等主编高教出版社3.《机械创新设计》黄纯颖主编高等教育出版社国外机械龙头企业：美国卡特彼勒公司成立于1925年，是世界上最大的工程机械和矿山设备生产厂家、燃气发动机和工业用燃气轮机生产厂家之一，也是世界上最大的柴油机厂家之一。沃尔沃集团成立于1927年，是世界最大的卡车、客车及建筑设备的生产商之一，在海洋及工业能源系统方面和飞机发动机元件领域占有领先地位。JCB拥有挖掘装载机(BackhoeLoader，俗称“两头忙”)、伸缩臂式叉装机、履带式和轮式挖掘机、轮式装载机、工地叉车、滑移式装载机、小型挖掘机、自卸车、高速拖拉机等300多个产品系列。小松工程机械有限公司工程机械、特种工程机械、进口工程机械、地下工程机械、产业机械国内机械行业强大的股份公司：沪东重机（船用柴油机）、风帆股份（保定）、三一重工（长沙）、太原重工、徐工科技、经纬纺机（北京）、石油济柴（济南）、柳工机械江钻股份（武汉）、中核科技（苏阀）、秦川发展（秦川机床）天地科技（北京煤业）…石油机械：北石、兰石、宝石、江汉四机、南阳二机、胜利高原、山东墨龙、德州联合、江苏金石、天津奥凯、牡丹江……从一个设计实例看机械设计的一般过程以冲压工艺所需的压力加工设备为例进行分析设计任务：力——标准吨位位移——工作行程速度——最高连续工作速度加速度——允许速度波动运动精度——允许运动误差经济性——最高造价可靠性——平均无故障工作时间安全性——意外情况下对人和设备进行保护其他要求——运输，安装，调整方案设计：旋转运动变换为直线运动高速运动变换为低速运动曲柄压力机传动原理图结构设计:仅以连杆部件为例讨论结构设计问题结构设计:连杆部件结构设计:连杆部件结构设计:连杆部件结构设计:连杆部件一、几个名词：机械零件失效实例：一、几个名词：载荷和应力1载荷和应力1二、载荷和应力载荷和应力2规律性最大应力：最小应力：应力幅：平均应力：对称循环应力r=-1、sm＝0强度准则静应力下的强度接触强度接触强度2接触强度25表面挤压强度挤压强度及刚度准则刚度准则及振动稳定性六、寿命准则即压强不超过许用值p≤［p］速度不超过许用值≤［V］压强与速度乘积不超过许用值p≤［p］耐磨性计算低碳钢(08F)中碳钢(45)高碳钢(60)合金钢(1Cr18）……表1常用钢铁材料的牌号及力学性能表２常用材料的相对价格判断下面的说法是否正确：脆性材料适于制造在静载荷下工作的零件；不锈钢、铜合金具有良好的防锈和耐腐蚀能力，可以作为在湿热环境下工作的零件的材料；请问某单位需要一单件箱体，设计人员考虑到铸铁比刚板价廉于是预采用铸铁材料进行铸造加工，合适吗？（铸模费用高，用钢板焊接较有利）耐磨性计算国际标准ISO，代表140个国家的标准化组织；石油天然气行业标准SY美国石油学会标准APIAmericanPetroleumInstitute美国机械工程师学会标准ASMETheAmericanSocietyofMechanicalEngineers锅炉及压力容器规范被世界许多国家参照或直接采用。机械现代设计方法简介精密微型CADCAE虚拟设计工业设计
